Agent appearance の設定方法

Agent appearance ファイルを使ってエージェントの表示方法を標準形式(緑の ●)以外に変更することが出来ます。

  • プロパティファイルが存在するディレクトリに Agent appearance ファイルを作成します。
  • プロパティファイルに Agent appearance の設定を追加します。

プロパティファイルの設定方法

agent_appearance_file 項目に Agent appearance ファイルのパスを指定します。

"agent_appearance_file" : "agent_appearance.json",

Agent appearance ファイルの記述方法

  • JSON 形式で記述します。
  • ルートの要素は配列です。その中に複数の連想配列を記述します。
  • 連想配列には tag、model、2D_View、3D_View を記述し、これで一つの定義となります。
  • tag には、この定義を適用するエージェントを決めるためのキーワードを設定します。このキーワードとエージェントのタグ(ジェネレーションファイルの conditions で設定したタグ)の照合がおこなわれます。
    • キーワードが "文字列" の場合にはタグに "文字列" が含まれていれば該当します。(部分一致)
    • キーワードが "/正規表現/" の場合にはタグがその正規表現とマッチすれば該当します。
    • キーワードが "*" の場合にはすべてに該当します。
  • model にはエージェントの状態変化を表示に反映する方法を設定します。
    • className にはクラス名を設定します。
    • parameters には初期設定用のパラメータを設定します。(必要な場合)
  • 2D_View には 2D シミュレーションビューアで使用するエージェントの形状を設定します。
    • className にはクラス名を設定します。
    • parameters には初期設定用のパラメータを設定します。(必要な場合)
  • 3D_View には 3D シミュレーションビューアで使用するエージェントの形状を設定します。
    • className にはクラス名を設定します。
    • parameters には初期設定用のパラメータを設定します。(必要な場合)
  • tag で設定されたどのキーワードにも該当しなかったエージェントには標準形式が適用されます。
  • className に不適切な値を設定すると "Agent appearance file error: invalid className" や "java.lang.ClassCastException" が発生して CrowdWalk がエラー終了します。

使用可能な className

項目 className 使用可能 model
model SpeedModel エージェントの歩行速度に応じて色を変える －
2D_View RoundAgent 丸いエージェント SpeedModel
SquareAgent 四角いエージェント SpeedModel
TriangleAgent 進行方向を向いて進む三角形のエージェント SpeedModel
3D_View SphereAgent 球体エージェント SpeedModel
CubeAgent 立方体エージェント SpeedModel
PlaneTriangleAgent 進行方向を向いて進む平面三角形のエージェント SpeedModel
TriangleMeshAgent ユーザー定義のポリゴンエージェント
(TriangleMesh(三角形メッシュ)についてはポリゴンデータの作り方参照)		 SpeedModel

TriangleMeshAgent のパラメータ

名前 値 内容
points 実数配列 頂点座標(x, y, z)配列を一次元配列にフラット化したもの。
距離 1.0 がエージェントの直径に相当する
faces 整数配列 faces(points のインデックス値)
rotationAngle -180.0～180.0 ポリゴンに加える基本回転の角度
rotationAxis "X" / "Y" / "Z" ポリゴンに加える基本回転の回転軸
drawMode "FILL" / "LINE" 描画モード(塗り潰しまたはワイヤフレーム)
デフォルトは "FILL"

Agent appearance ファイルの記述例

[
    {
        "tag" : "ROOM_03",
        "model" : {
            "className" : "SpeedModel"
        },
        "2D_View" : {
            "className" : "RoundAgent"
        },
        "3D_View" : {
            "className" : "SphereAgent"
        }
    },
    {
        "tag" : "/_\\d1/",
        "model" : {
            "className" : "SpeedModel",
            "parameters" : {
                "coefficientOfHue" : 0.65
            }
        },
        "2D_View" : {
            "className" : "RoundAgent"
        },
        "3D_View" : {
            "className" : "SphereAgent"
        }
    },
    {
        "tag" : "*",
        "model" : {
            "className" : "SpeedModel"
        },
        "2D_View" : {
            "className" : "SquareAgent"
        },
        "3D_View" : {
            "className" : "CubeAgent"
        }
    }
]

使用したジェネレーションファイル

#{ "version" : 2}
[
 {"rule":"EACH",
  "agentType":{"className":"NaiveAgent"},
  "conditions": ["ROOM_01"],
  "total":5,"speedModel":"LANE",
  "startPlace":"ROOM1",
  "startTime":"7:30","duration":1,
  "goal":"EXIT",
  "plannedRoute":[{"":WAIT_UNTIL,"target":"HALLWAY_1","how":"SCATTER","until":"RESUME"}]},
 {"rule":"EACH",
  "agentType":{"className":"NaiveAgent"},
  "conditions": ["ROOM_02"],
  "total":10,"speedModel":"LANE",
  "startPlace":"ROOM2",
  "startTime":"7:30","duration":1,
  "goal":"EXIT",
  "plannedRoute":[{"":WAIT_FOR,"target":"HALLWAY_2","how":"PACK","until":300}]},
 {"rule":"EACH",
  "agentType":{"className":"NaiveAgent"},
  "conditions": ["ROOM_03"],
  "total":5,"speedModel":"LANE",
  "startPlace":"ROOM3",
  "startTime":"7:30","duration":1,
  "goal":"EXIT",
  "plannedRoute":[]}
]

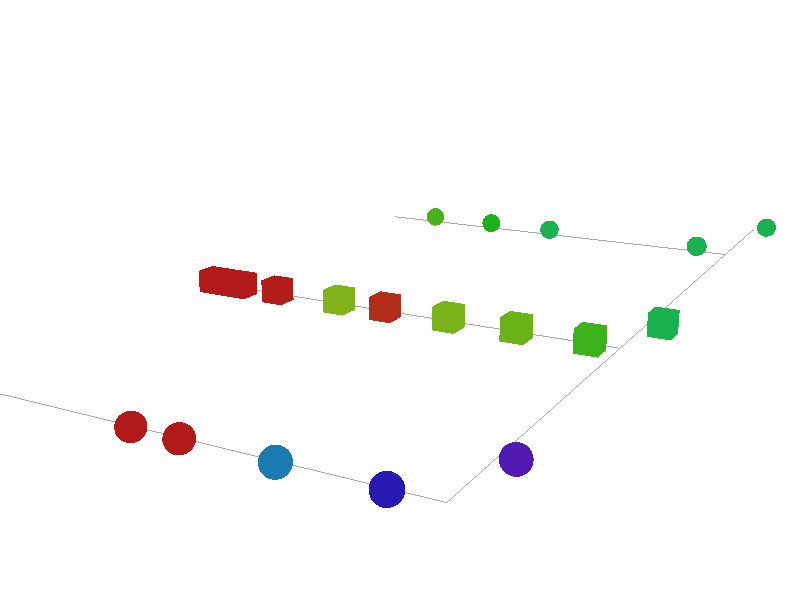

3D シミュレーションビューアのスクリーンショット

capture000002

TriangleMeshAgent の定義サンプル(四角錐エージェント)

Agent appearance ファイル

[
    {
        "tag" : "*",
        "model" : {
            "className" : "SpeedModel"
        },
        "2D_View" : {
            "className" : "TriangleAgent"
        },
        "3D_View" : {
            "className" : "TriangleMeshAgent",
            "parameters" : {
                "description" : "横向きの四角錐",
                "points" : [
                    0.0, 0.0, 0.0,
                    0.0, 1.0, -0.5,
                    -0.5, 1.0, 0.0,
                    0.5, 1.0, 0.0,
                    0.0, 1.0, 0.5
                ],
                "faces" : [
                    0, 0,   2, 0,   1, 0,
                    0, 0,   1, 0,   3, 0,
                    0, 0,   3, 0,   4, 0,
                    0, 0,   4, 0,   2, 0,
                    4, 0,   1, 0,   2, 0,
                    4, 0,   3, 0,   1, 0
                ],
                "rotationAngle" : 90.0,
                "rotationAxis" : "Z"
            }
        }
    }
]

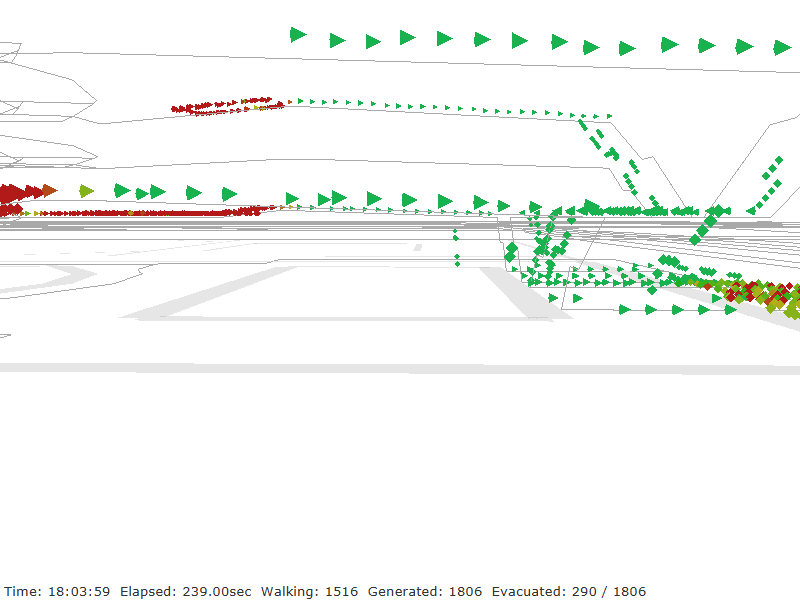

3D シミュレーションビューアのスクリーンショット(新国立劇場の避難シミュレーション)

capture000239

標準形式の設定ファイル

標準形式で表示するための設定ファイルが "CrowdWalk/crowdwalk/src/main/resources/agent_appearance.json" です。
プロパティファイルで agent_appearance_file が設定されていなければ標準形式の設定ファイルが使用されます。

標準形式の設定ファイルの内容：

[
    {
        "tag" : "*",
        "model" : {
            "className" : "SpeedModel",
            "parameters" : {
                "coefficientOfHue" : 0.35,
                "exponent" : 5.0,
                "saturation" : 0.8588,
                "brightness" : 0.698
            }
        },
        "2D_View" : {
            "className" : "RoundAgent",
            "parameters" : {}
        },
        "3D_View" : {
            "className" : "SphereAgent",
            "parameters" : {}
        }
    }
]

開発者向け情報

model クラスの作成

model クラスは CrowdWalk/crowdwalk/src/main/java/nodagumi/ananPJ/Gui/AgentAppearance/model ディレクトリに、AgentAppearanceModel のサブクラスとして作成します。

  • エージェントの色を変化させる場合は ColorModel のサブクラスにして、インスタンス変数 rgb にRGB値をセットします。
  • 初期設定パラメータの解析は init() メソッドをオーバーライドして記述します。パラメータの読み取りは JsonicHashMapGetter クラスのメソッドでおこないます。

2D_View クラスの作成

2D_View のクラスは CrowdWalk/crowdwalk/src/main/java/nodagumi/ananPJ/Gui/AgentAppearance/view2d ディレクトリに、AgentViewBase2D のサブクラスとして作成します。

  • 初期設定パラメータの解析は init() メソッドをオーバーライドして記述します。パラメータの読み取りは JsonicHashMapGetter クラスのメソッドでおこないます。

3D_View クラスの作成

3D_View のクラスは CrowdWalk/crowdwalk/src/main/java/nodagumi/ananPJ/Gui/AgentAppearance/view3d ディレクトリに、AgentViewBase3D のサブクラスとして作成します。

  • 初期設定パラメータの解析は init() メソッドをオーバーライドして記述します。パラメータの読み取りは JsonicHashMapGetter クラスのメソッドでおこないます。

クラスローダー用の設定

新しくクラスを作成した時には "CrowdWalk/crowdwalk/src/main/resources/agent_appearance_classes.json" に定義を加える必要があります。

{
    "SpeedModel" : "nodagumi.ananPJ.Gui.AgentAppearance.model.SpeedModel",
    "RoundAgent" : "nodagumi.ananPJ.Gui.AgentAppearance.view2d.RoundAgent",
    "SquareAgent" : "nodagumi.ananPJ.Gui.AgentAppearance.view2d.SquareAgent",
    "TriangleAgent" : "nodagumi.ananPJ.Gui.AgentAppearance.view2d.TriangleAgent",
    "SphereAgent" : "nodagumi.ananPJ.Gui.AgentAppearance.view3d.SphereAgent",
    "CubeAgent" : "nodagumi.ananPJ.Gui.AgentAppearance.view3d.CubeAgent",
    "PlaneTriangleAgent" : "nodagumi.ananPJ.Gui.AgentAppearance.view3d.PlaneTriangleAgent",
    "TriangleMeshAgent" : "nodagumi.ananPJ.Gui.AgentAppearance.view3d.TriangleMeshAgent"
}
