[UVM] Tlm_fifo - bulaqi/IC-DV.github.io GitHub Wiki

[TOC]

1. FIFO简介

两种FIFO，①uvm_tlm_analysis_fifo， ②uvm_tlm_fifo。
差别在于前者有一个analysis_export端口， 并且有一个write函数， 而后者没有

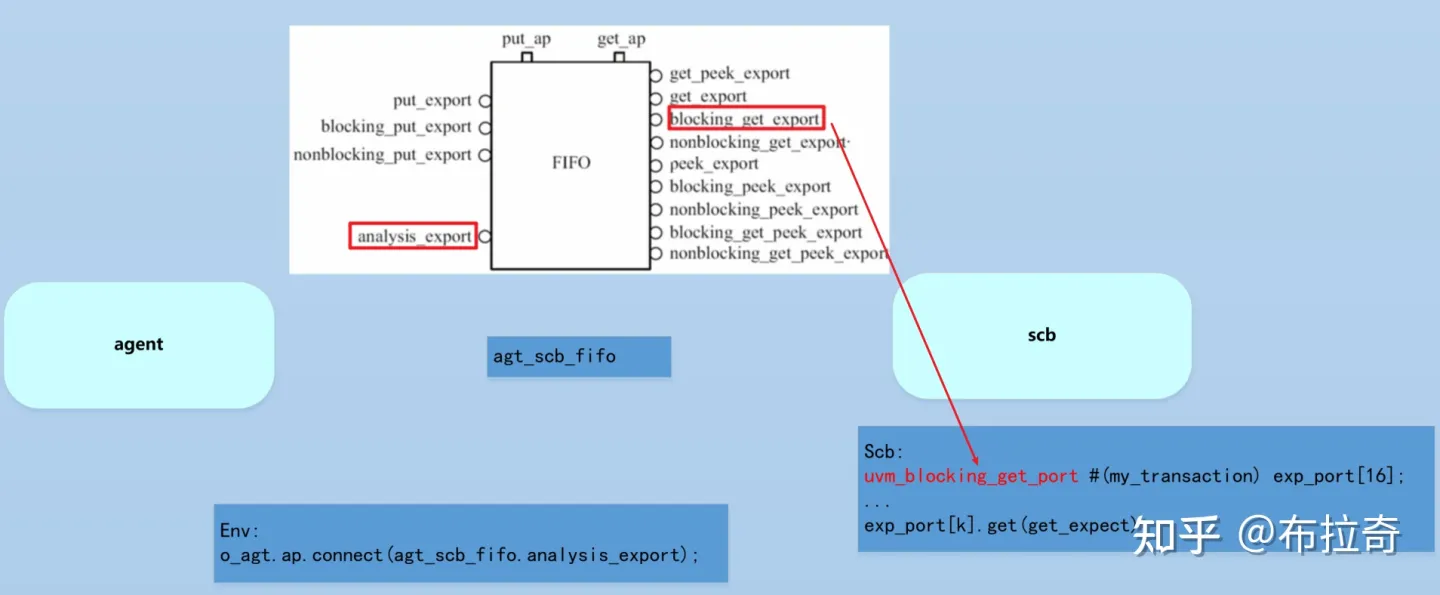

说明

• 以圆圈表示的EXPORT虽然名字中有export， 但是本质上都是IMP。
• 上图中还有两个analysis_port： put_ap和get_ap
  当FIFO上的blocking_put_export或者put_export被连接到一个blocking_put_port或者put_port上时， FIFO内部被定义的put任务被调用， 这个put任务把传递过来的Transaction放在FIFO内部的缓存里， 同时， 把这个transaction通过put_ap使用write函数发送出去.
• 调试

  used：用于查询FIFO缓存中有多少transaction。
  is_empty/is_full：用于判断当前FIFO缓存是否为空/满。
  flush：用于清空FIFO缓存中的所有数据， 它一般用于复位等操作

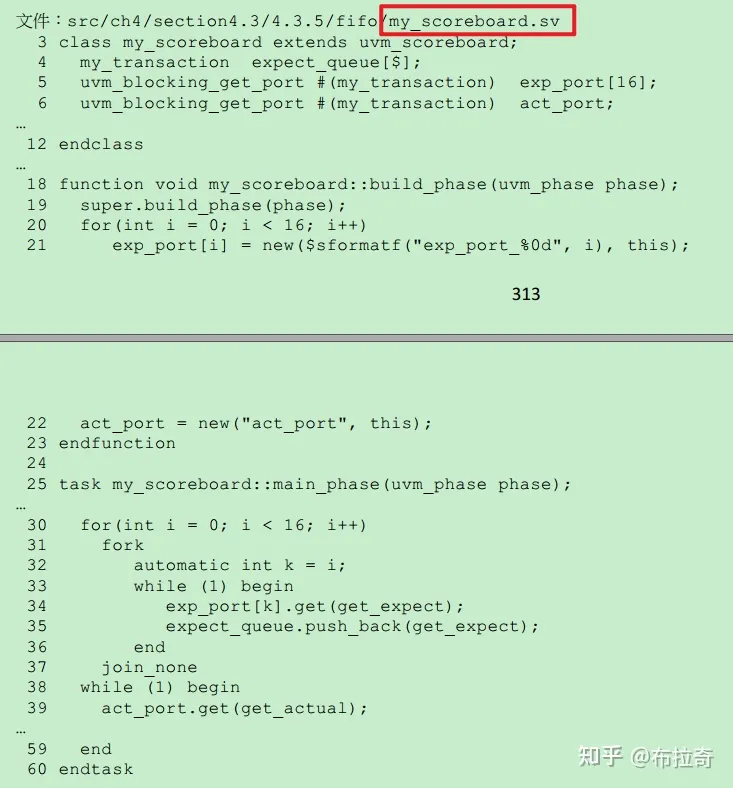

2. 示例

3. 分析

端口对应关系：

4. 总结:

1. 定义端口类型：

   `define OUTPORT uvm_blocking_put_port
   `define INPORT uvm_get_peek_port

2. connet phase 连线

   uvm_tlm_analysis_fifo #(my_transaction) u_fifo_rm_2_scb
   ...
   u_fifo_rm_2_scb = new("u_fifo_rm_2_scb");
   ...
   //connect_pahse
   scb.inport.connect(u_fifo_rm_2_scb.get_peek_export);
   rm.outport.connect(u_fifo_rm_2_scb.blocking_put_export);

3. 实际使用

   inport.get(xx_in_trans);
   outport.put(xx_out_trans);
