一、LSF 基本介绍

LSF（Load Sharing Facility）是IBM旗下的一款分布式集群管理系统软件，负责计算资源的管理和批处理作业的调度。它给用户提供统一的集群资源访问接口，让用户透明地访问整个集群资源。
LSF的功能和命令非常多，这里主要介绍普通用户常用命令，更详细的命令文档参见
https://www.ibm.com/docs/en/spectrum-lsf/10.1.0?topic=reference-command

二、提交作业

与PBS不同，大部分情况下，可以不需要写作业脚本，直接一行命令就可以提交作业：

bsub -J blast -n 10 -R span[hosts=1] -o %J.out -e %J.err -q normal "blastn -query ./ZS97_cds.fa -out ZS97_cds -db ./MH63_cds -outfmt 6 -evalue 1e-5 -num_threads \$LSB_DJOB_NUMPROC"
1.LSF作业脚本1-串行作业（单节点）

LSF中用户运行作业的主要方式为，编写LSF作业脚本，使用bsub命令提交作业脚本。如下所示为使用LSF脚本blastn.lsf

#BSUB -J blast         ### -J 指定作业名称
#BSUB -n 10            ### -n 作业使用核心数，LSF中一般称之为slot
#BSUB -R span[hosts=1] ### 指定作业只能在单个节点运行，不能跨节点
#BSUB -o %J.out        ###  作业标准输出
#BSUB -e %J.err        ###  作业错误输出
#BSUB -q normal        ### 作业提交的作业队列
time blastn -query ./ZS97_cds.fa -out ZS97_cds -db ./MH63_cds -outfmt 6 -evalue 1e-5 -num_threads $LSB_DJOB_NUMPROC

或者可以提交作业blastn.lsf

bsub < blastn.lsf

脚本中每行内容解释：

  • -J 指定作业名称
  • -n 作业使用核心数，LSF中一般称之为slot
  • -R span[hosts=1] 指定作业只能在单个节点运行，不能跨节点（跨节点作业需要MPI支持，生物中比较少），-R 可以使得作业在需要满足某种条件的节点上运行
  • -o 作业标准输出，%J为作业ID，即此处的作业输出文件为 jobid.out
  • -e 作业错误输出，%J为作业ID，即此处的作业输出文件为 jobid.err
  • -q 作业提交的作业队列 $LSB_DJOB_NUMPROC 为LSF系统变量，表示作业脚本申请的CPU核心数
    另外还有一些常用选项：
  • -M 内存控制参数，作业占用的内存超过其指定值时，作业会被系统杀掉。如 -M 20GB -R "rusage[mem=20GB]" 申请20GB的内存，且其内存使用量不能超过20G
  • -m 指定作业运行节点
  • -W hh:mm 设置作业运行时间
  • -w 作业依赖，方便写流程，如-w "done(JobA)"，作业名为JobA的作业完成之后，该作业才开始运行；作业依赖详细用法
  • -K 提交作业并等待作业结束，在写流程时会用得上，可以见后面的例子
  • -P 指定project name，如果我们需要统计某个项目消耗的计算资源，如CPU时等，可以将相关的作业都指定为同一个project name，然后根据project name统计资源消耗
  • -r rerun选项，即作业失败后自动重新运行，提交大量作业时此选项比较有用
2.LSF作业脚本2-并行作业（多节点）
#BSUB -J MPIJob       	### set the job Name
#BSUB -q normal        	### specify queue
#BSUB -n 400           	### ask for number of cores (default: 1)
#BSUB -R "span[ptile=20]"  	### ask for 20 cores per node
#BSUB -W 10:00        	### set walltime limit: hh:mm
#BSUB -o stdout_%J.out  	### Specify the output and error file. %J is the job-id
#BSUB -e stderr_%J.err  	### -o and -e mean append, -oo and -eo mean overwrite

# here follow the commands you want to execute

# load the necessary modules
# NOTE: this is just an example, check with the available modules
module load intel/2018.4
module load mpi/intel/2018.4

### This uses the LSB_DJOB_NUMPROC to assign all the cores reserved
### This is a very basic syntax. For more complex examples, see the documentation
mpirun -np $LSB_DJOB_NUMPROC ./MPI_program

此脚本申请400核，每个节点20个核。
多节点并行作业需要程序本身支持，使用mpirun等MPI命令运行，绝大部分生物软件不支持多节点并行。如不确定程序是否支持多节点并行，请勿使用，避免资源浪费。
使用系统范围的intelmpi / openmpi时，可以省略-np $ LSB_DJOB_NUMPROC命令，因为程序会自动获取有关核心总数的信息。如果使用不同的MPI库，可能需要明确指定MPI的数量 以这种方式在命令行上进行处

三、LSF批量提交作业及注意事项

以跑多样本的STAR为例，将下面的脚本保存为run_STAR.sh，运行该脚本，即可同时提交一批作业，而不用一个个手动提交。如果对作业需要消耗的资源不是很清楚的用户，建议在提交批量作业前，先用交互模式跑一个，看看资源消耗情况，然后再合理申请资源，使用诸如-n 4 -M 20GB -R "rusage[mem=20GB]" 等选项，限制每个作业占用的资源，避免多个作业挤在一个节点，导致节点负载过高或内存耗尽而崩溃。

for sample in /public/home/test/haoliu/work/lsf_bwait/raw_data/*trim_1.fq.gz;do

index=$(basename $sample |sed 's/_trim_1.fq.gz//')
prefix=$(dirname $sample)

star_index=/public/home/test/haoliu/work/lsf_bwait/star/
gtf=/public/home/test/haoliu/work/lsf_bwait/MH63.gtf


bsub  -J ${index} -n 8 -o %J.${index}.out -e %J.${index}.err -R span[hosts=1] \
   "STAR --runThreadN 8 --genomeDir ${star_index} --readFilesIn ${prefix}/${index}_trim_1.fq.gz  ${prefix}/${index}_trim_2.fq.gz  --outFileNamePrefix ${index}. --sjdbGTFfile $gtf"
sleep 10
done

四、LSF提交批量流程作业

生信中经常会遇到需要跑大量作业以及复杂流程的情况，特别是当流程中使用的软件为多线程和单线程混杂时，如果把所有流程步骤写到同一个shell脚本，并按多线程需要的线程数来申请CPU 核心数，无疑会造成比较大的浪费。
在此建议将流程中的主要运行步骤直接用bsub提交，按需要申请核心数、内存等，需要用上文中提到的bsub的 -K 参数。
这里写了一个跑RNA-Seq流程的example，主要是2个脚本，RNA.sh 为具体处理每个样本的流程脚本，在batch_run.sh 对每个样本都提交运行RNA.sh脚本。
使用时，提交batch_run.lsf脚本即可, bsub < batch_run.lsf
RNA.sh

#!/bin/sh
sample=$1

index=$(basename $sample |sed 's/_trim_1.fq.gz//')
prefix=$(dirname $sample)

star_index=/public/home/test/haoliu/work/lsf_bwait/star/
gtf=/public/home/test/haoliu/work/lsf_bwait/MH63.gtf


bsub -K -J STAR1 -n 8 -o %J.STAR1.out -e %J.STAR1.err -R span[hosts=1] "module purge;module load STAR/2.6.0a-foss-2016b;STAR --runThreadN 8 --genomeDir ${star_index} \
--readFilesIn ${prefix}/${index}_trim_1.fq.gz  ${prefix}/${index}_trim_2.fq.gz \
--outSAMtype SAM --readFilesCommand zcat --alignIntronMax 50000 --outFileNamePrefix ${index}. --sjdbGTFfile $gtf  --outReadsUnmapped None"


bsub -K -J STAR2 -n 1 -o %J.STAR2.out -e %J.STAR2.err -R span[hosts=1] "grep -E '@|NH:i:1' ${index}.Aligned.out.sam >${index}.Aligned.out.uniq.sam"

bsub -K -J STAR3 -n 2 -o %J.STAR3.out -e %J.STAR3.err -R span[hosts=1] "module purge;module load SAMtools/1.3;samtools sort -@2  ${index}.Aligned.out.uniq.sam > ${index}.Aligned.out.bam"

rm ${index}.Aligned.out.sam

rm ${index}.Aligned.out.uniq.sam

rm ${index}.Aligned.out.uniq.bam

bsub -K -J STAR4 -n 1 -o %J.STAR4.out -e %J.STAR4.err -R span[hosts=1] "module purge;module load HTSeq/0.8.0;htseq-count -f bam -s no ${index}.Aligned.out.bam -t gene $gtf >${index}.G

batch_run.lsf

#BSUB -J STAR
#BSUB -n 1
#BSUB -R span[hosts=1]
#BSUB -o %J.out
#BSUB -e %J.err

for sample in /public/home/test/haoliu/work/lsf_bwait/raw_data/*trim_1.fq.gz;do
	index=$(basename $sample |sed 's/_trim_1.fq.gz//')
	sh RNA.sh ${sample} &
        sleep 10
done
wait

五、LSF交互作业

类似于PBS中的qsub -I，为了防止滥用（开了之后长期不关等）交互模式，目前只允许在interactive队列使用交互模式，且时间限制为48h，超时会被杀掉。

bsub -q interactive -Is bash

也可以

bsub -q interactive -Is sh

此时不会加载~/.bashrc 如果需要进行图形转发，如画图等，可以加-XF 参数

bsub -q interactive -XF -Is bash

六、查询作业

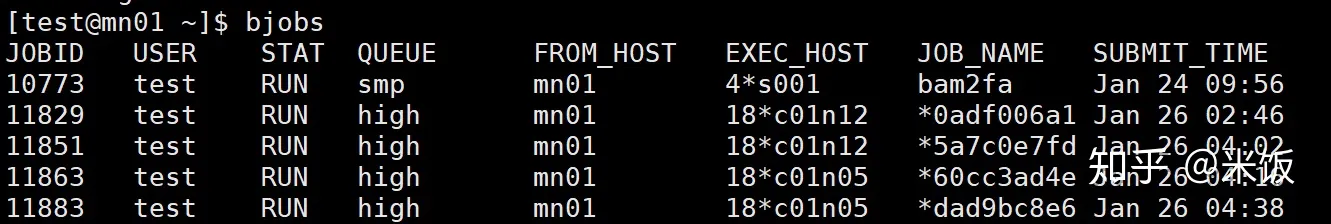

使用bjobs查看作业信息
image 可以查看作业的运行状态、队列、提交节点、运行节点及核心数、作业名称、提交时间，作业状态主要有:

  • PEND 正在排队
  • RUN 正在运行
  • DONE 正常退出
  • EXIT 异常退出
  • SSUSP 被系统挂起
  • USUSP 被用户自己挂起 bjobs还有一些常用的选项，
  • -r 查看正在运行的作业
  • -pe 查看排队作业

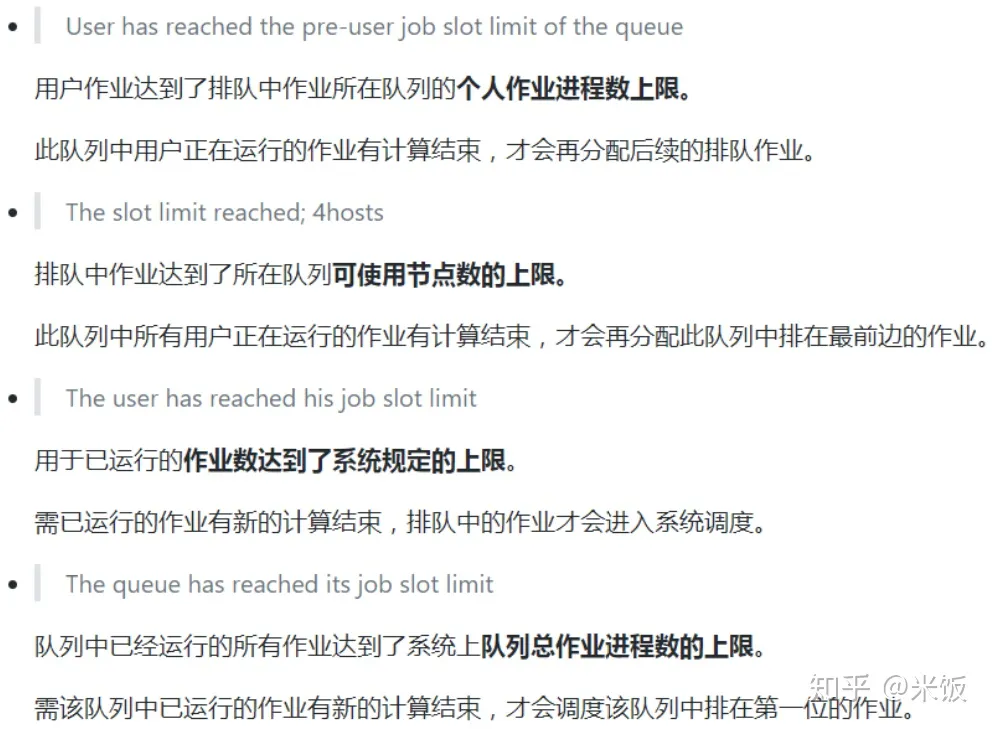

  • -p 查看作业排队的原因
  • -l 查看作业详细信息
  • -sum 查看所有未完成作业的汇总信息 image

七、修改排队作业运行参数

  • bmod可更改正在排队的作业的多个参数，如
  • bmod -n 2 jobid 更改作业申请的核心数
  • bmod -q q2680v2 jobid 更改作业运行队列

八、挂起/恢复作业

  • 用户可自行挂起或者继续运行被挂起的作业，
  • bstop jobid 挂起作业，如被系统挂起（节点超负荷系统会自动挂起该节点上的部分作业），则作业状态为SSUSP；如被用户自己或管理员挂起，则作业状态为USUSP
  • bresume bjoid 继续运行被挂起的作业

九、调整排队作业顺序

  • bbot jobid 将排队的作业移动到队列最后（bottom）
  • btop jobid 将排队的作业移动到队列最前（top）

十、查询输出文件

在作业完成之前，输出文件out和error被保存在系统文件中无法查看，可以使用bpeek命令查看输出文件

十一、终止作业

如果用户要在作业提交后终止自己的作业，可以使用bkill命令，用法为bkill jobid。非root用户只能查看、删除自己提交的作业。

十二、资源查看

1. bhosts查看所有节点核心数使用情况


  • HOST_NAME 节点名称
  • STATUS： ok：表示可以接收新作业，只有这种状态可以接受新作业 closed：表示已被作业占满，不接受新作业 unavail和unreach：系统停机或作业调度系统服务有问题
  • JL/U 每个用户在该节点最多能使用的核数，- 表示没有限制
  • MAX 最大可以同时运行的核数
  • NJOBS 当前所有运行和待运行作业所需的核数
  • RUN 已经开始运行的作业占据的核数
  • SSUSP 系统所挂起的作业所使用的核数
  • USUSP 用户自行挂起的作业所使用的核数
  • RSV 系统为你预约所保留的核数

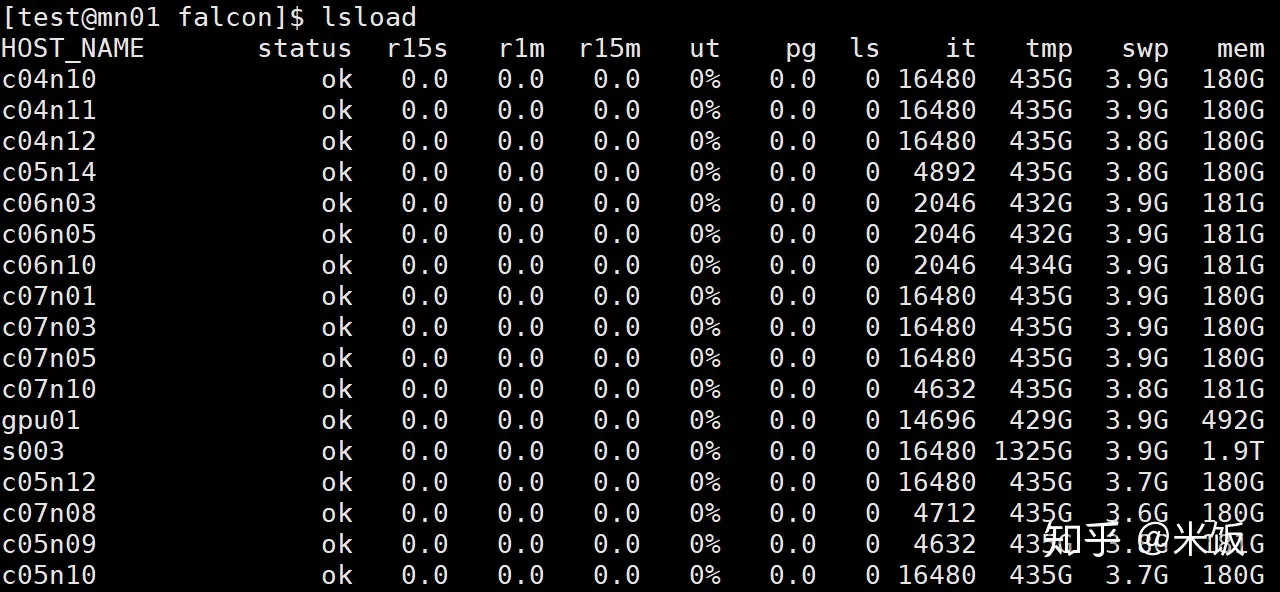

2. lsload查看所有节点的负载、内存使用等

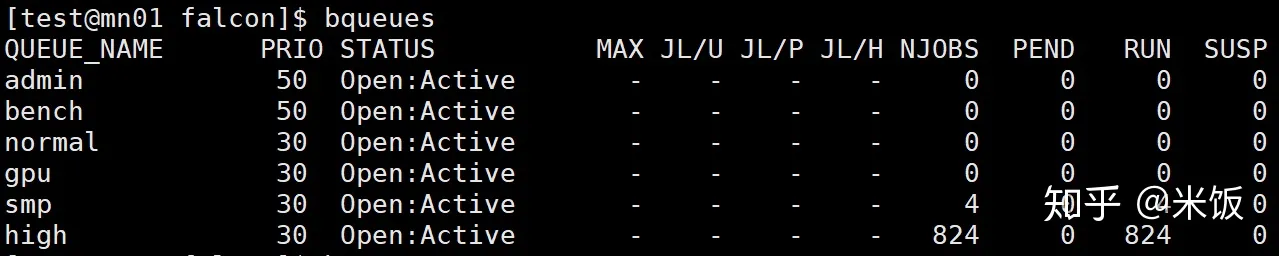

3. bqueue查看队列信息

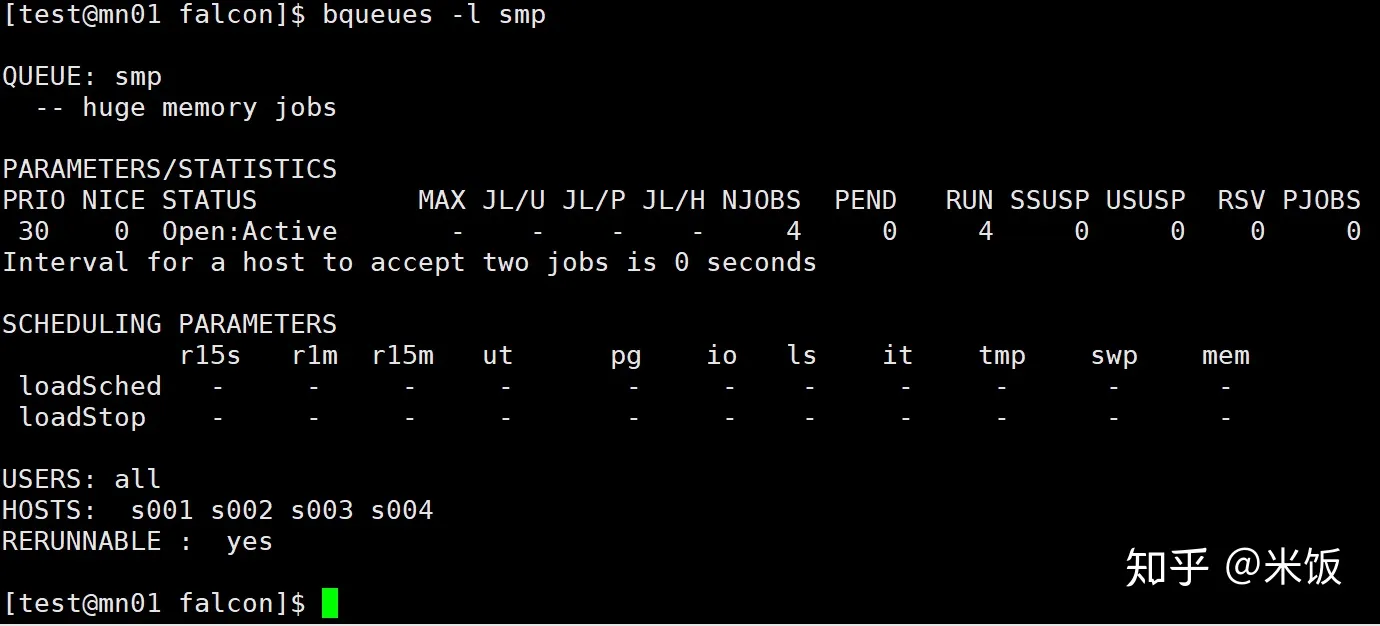

  • -l 查看队列的详细信息
  • -u 查看所用所能使用的队列
  • -m 查看节点所在的队列 image image
