Das Rack ist ein Gator GRR-10L. Es ist 10HE hoch.

In das Rack ist folgende Hardware verbaut ( von oben nach unten)

Funkempfänger

Zwei Stück "the t.bone free solo Twin HTPT 660 MHz" Thomann

Jedes der Geräte hat 2 Kanäle, so das in Summe 2 Handmikrofone und 2 Sender mit Headset zur Verfügung stehen.

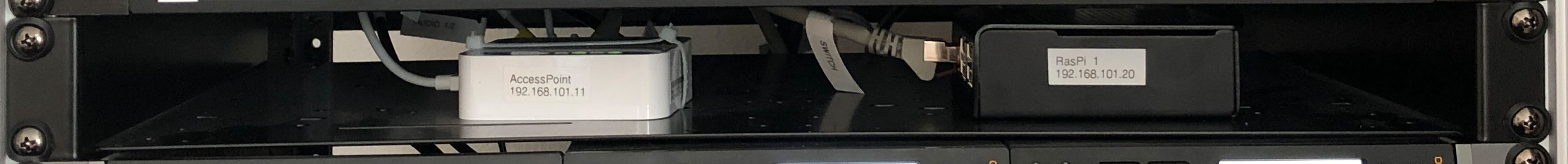

Wlan und Digital Signage

Es folgt eine Rackwanne Thomann auf der Wlan-Access-Point TL-WR902AC Amazon und ein RasberryPi für das Digital Signage montiert sind.

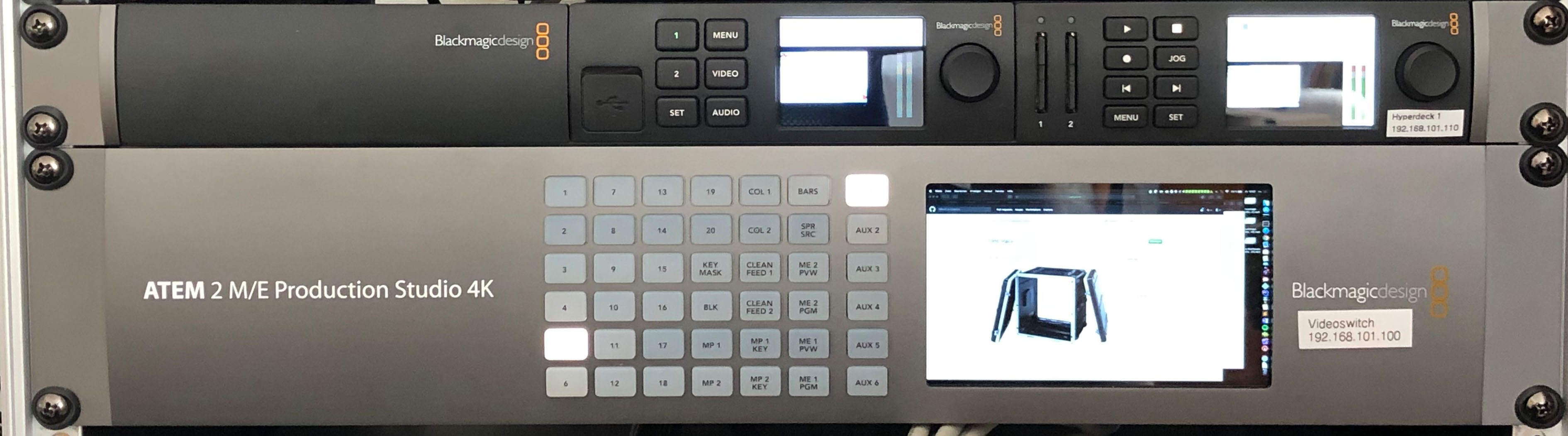

Video

Eine Rackwanne für die Aufnahme von 3 BlackMagicDesign Terranex Konvertern und kompatiblen Geräten (bpm-media)

darauf montiert:

• BackMagicDesign Webpresenter - Livestreaming Box für beliebige SDI und HDMI Videoquellen + SmartPanel

• BackmagicDesign Hyperdeck - Broadcast-Deck mit 6G-SDI Eingang zur Aufzeichnung und Wiedergabe von SD, HD und Ultra-HD Videomaterial

Dem folgt dann der 2HE hohe ATEM 2 M/E Production Studio 4K Videomischer von BackMagicDesign

Audio und Netzwerk

• Presonus StudioLive Series III 16R - 16-Kanal Digital-Rackmixer

• ZyXEL GS1900-24HP - 24 Port Managed Switch mit POE (Gerät ist sehr(!) Laut, daher Lüfter getauscht. 2 x Noctua NF-A4x10 FLX 40x40x10mm 3700-4500 U/min 13-18 dB(A) und 1 x Noiseblocker BlackSilentFan XM1 40x40x10mm 2800 U/min 11 dB(A)

Rückseite

Die Antennen der Funkempfänger sind nach hinten versetzt mit dem Antennenumsetzer (2x)

Kabel die nach aussen gehen sind

• Stromzuführung unten und zur weiteren Verteilung unten angeschlossen, die obere Leiste
• 2 x HDMI Multiview Ausgänge
• USB Konfigurationkabel des Mischpults
• USB Abschluss des Webpresenters

Der Beamer vor Ort, die Kameras und der Rechner des Vortragenden werden per SDI an das SDI Patchfeld angeschlossen. Lediglich um den Ton an eine vor Ort vorhandene PA anzuschliessen muss derzeit noch ein Kabel direkt im inneren angeschlossen werden.
