1.目的 1.了解各种元件特点和作用。 2.掌握各种常用元件的测量方法。 2.仪器与元件 1.万用表一块。 2.各种电器元件若干。

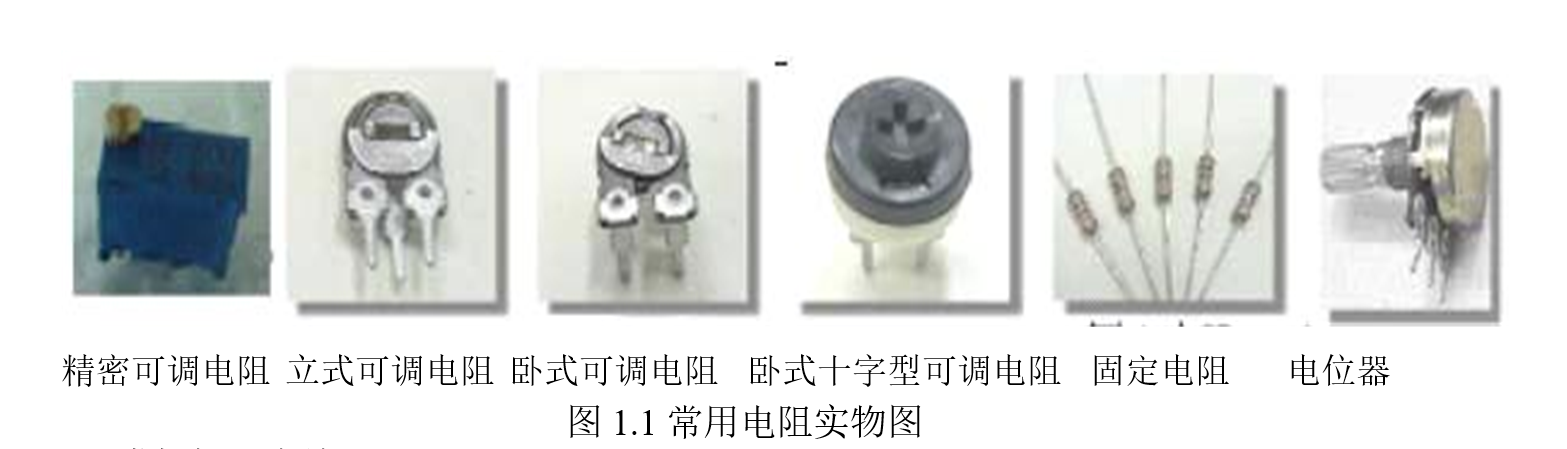

电阻是电子电路常用元件， 对交流、 直流都有阻碍作用， 常用于控制电路电流和电压的大小

电阻器长时间连续工作而不损坏所允许的最大功率位额定功率

常用电阻的额定功率有：1/16W、1/8W、1/4W、1/2W、1W、2W、3W、5W、8W、10W、15W

底色位米色的通常为碳膜电阻；底色为天蓝色的是金属模具电阻

对于5色环电阻，其阻值计算方法为：

阻值=（第1色环数值 * 100+第2色环数值 * 10 + 第3位色环数值） * 第4位色环代表之所乘数

视频教程： 色环电阻的识别方法

1. 万用表判别电阻阻值。把万用表拨至电阻档的适当量程，用两个表笔分别与电阻器两个引脚相接触。电阻的阻值=万用表转换开关的指示值*指针偏转的格数。
2. 用万用表核对电位器的阻值并检查接触状况 电位器的示意图如图 3.2 所示，引出端 A、C 之间就是一个定值电阻器，把万用表拨至电阻档的适当量程， 核对它的电阻值， 方法同上。 然后， 用两个表笔分别接触引出端A、B 和 C、B，转动活动臂，同时观察表针的移动情况。如果表针移动平稳，说明滑动端与电阻体接触良好。否则出现指针跳动、摇摆等情况。

它是电子电路常用元件，在电路中起耦合、滤波、旁路、调谐、振荡等作用。

前两位为有效数字，第三位为 10 的 n 次幂，单位 PF

例如102=10×100PF=1000PF=1nF=0.001uF

682=68×100PF=6800PF=6n8F=0.0068uF

A．指针万用表

对于小容量、无极性的电容器（包括可变电容器既单连、双连或微调电容） ，一般万用表的电阻档只能测一下它的极间是否短路、断路或漏电。可用万用表ΩX1K 档或ΩX10K 档。当两个表笔棒接触电容器的两个引出脚时， 指针应指在位置处不动 （对于容量为几百μF 的电容器， 指针很快地摆动一下， 最后指向0 处。 可变电容器应观察指针随动片的转动有什么变化） 。如指针有读数，说明该电容器严重漏电，如指针指在0Ω位置，表明该电容器内部的介质已击穿，不能使用。
对于有极性的电解电容， 一般容量较大， 允许有一定的漏电流， 用万用表的电阻档除了可判断它是否短路、 断路外， 还能估测出它的漏电流和电容量。 把万用表拨到ΩX100 档或ΩX1K档（测量前应将电容器放电，把电容器的两脚相碰一下，以中和电容器内部残存的电荷） ，红表笔接电容器负极， 黑表笔接正极时表针将迅速向右摆动一个角度， 然后慢慢退回。 待表针不动后， 指示的电阻值越大， 表明漏电流越小。 从指针摆动的幅度还可以估算出它的电容。

B．数字万用表

使用数字万用表可以测出小于20uF大小的电容大小，直接将其两个引脚插入万用表电容档的两个插槽，进行测量。

注意事项 测量高耐压， 大容量电容之前， 一定先用电阻放一下电再测量， 因为未确定没电的电容都默认为充过电，直接测量充过电的电容会打坏万用表。

视频教程：电容器的介绍与拆解

二极管又称晶体二极管,简称二极管(diode);它只往一个方向传送电流的电子零件。它是一种具有1个零件号接合的2个端子的器件，具有按照外加电压的方向，使电流流动或不流动的性质。晶体二极管为一个由p型半导体和n型半导体形成的p-n结，在其界面处两侧形成空间电荷层，并建有自建电场。当不存在外加电压时，由于p-n 结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。

二极管在电路中常起整流、检波和稳压作用。

1. 整流二极管 利用二极管单向导电性，把方向交替变化的交流电变换成单一方向的脉冲

2. 开关元件 二极管在正向电压作用下电阻很小，处于导通状态，相当于一只接通的开关；在反向电压作用下，电阻很大，处于截止状态，如同一只断开的开关。利用二极管的开关特性，可以组成各种逻辑电路。

3. 限幅元件 二极管正向导通后，它的正向压降基本保持不变（硅管为0.7V，锗管为0.3V）。利用这一特性，在电路中作为限幅元件，可以把信号幅度限制在一定范围内。

4. 继流二极管 在开关电源的电感中和继电器等感性负载中起继流作用。

5. 检波二极管 在收音机中起检波作用。

6. 变容二极管 使用于电视机的高频头中。

7. 显示元件 用于VCD、DVD、计算器等显示器上。

8. 稳压二极管 反向击穿电压恒定，且击穿后可恢复，利用这一特性可以实现稳压电路。

   视频教程：二极管介绍

发光二极管简称为LED。由镓（Ga）与砷（AS）、磷（P）的化合物制成的二极管，当电子与空穴复合时能辐射出可见光，因而可以用来制成发光二极管。在电路及仪器中作为指示灯，或者组成文字或数字显示。磷砷化镓二极管发红光，磷化镓二极管发绿光，碳化硅二极管发黄光。发光二极管导通电流为10mA左右。

视频教程：LED介绍

把万用表拨至ΩX100 或ΩX1K档，用两个表笔分别接触二极管的两个引出脚。若表针的示数较小（锗管 100Ω--200Ω，硅管 700—1．2KΩ）时，与黑表笔相接的引出脚为正极。接着调换两个表笔再测量，若表针的示数较大（锗管几百千Ω，硅管几兆Ω）时，说明该二极管是好的， 并且原先判明的极性是正确的。 如果正反向电阻均为0 或无穷大， 表明该管已经击穿或断路，不能使用。

三极管在电子电路中组成震荡电路、放大电路。 符号：T

下图 是晶体三极管的结构示意图，由电路可知，对PNP型三极管，ce 极分别为其内部两个 PN 结的正极、b 极为它们共同的负极；对NPN 型三极管情况恰好相反。显然，根据这一点用前面讲的二极管的方法能很快地区分出PNP 型和 NPN 型三极管，并找到 b 极。

在判别出管型和基极 b 的基础之上，先任意假定一个电极为e 极，另一个为c 极，将万用表拨动至ΩX1K 档，对 NPN 型三极管，令黑笔接c 极，红笔接e 极，再用手捏一下管子的b、e 极，注意不要让两个电极直接接触，并观察一下表针向右摆动的幅度，然后使假设的c、e极对调，重复以上测试步骤。哪次表针的摆幅大，则该次的假设与实际情况相符。

在上面电极的判别时， 其实已经测试了三极管的放大能力； 对几只测过的三极管， 在判别集电极时，表针摆动较大的，放大能力较大；表针摆动较小的，放大能力较小。 另外还可以测量直流放大倍数 HFE的方法判别放大能力，见仪器三MF47 型万用表的使用方法。

• 反向截止电流 Iceo、Icbo 测量。电流值较大为次品。
• 三极管损坏的判断。当三极管的某个PN结损坏或无放大能力时，可判定为损坏，不能使用。

视频教程：三极管应用基础
