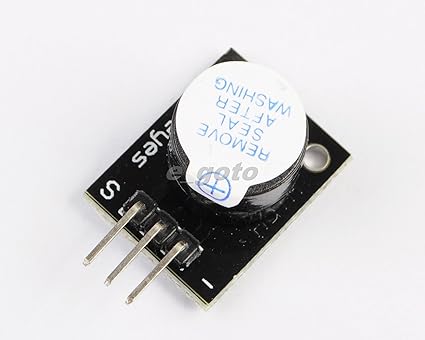

El módulo KY-012 Active Buzzer consta de un zumbador piezoeléctrico activo, que genera un sonido de aproximadamente 2,5 kHz cuando la señal es alta.

Especificaciones

Tensión de funcionamiento	3.5V ~ 5.5V
Corriente máxima	30mA / 5VDC
Frecuencia de resonancia	2500Hz ± 300Hz
Salida de sonido mínima	85Db @ 10cm
Temperatura de trabajo	-20°C ~ 70°C [-4°F ~ 158°F]
Temperatura de almacenamiento	-30°C ~ 105°C [-22°F ~ 221°F]
Dimensiones	18.5mm x 15mm [0.728in x 0.591in]

DIAGRAMA DE CONEXIÓN KY-012

Conecte la señal (S) al pin 8 del Arduino y tierra (-) a GND. Tenga en cuenta que algunas placas están mal etiquetadas, intente invertir los cables si no puede escuchar ningún sonido al ejecutar el boceto.

arduino

KY-012	arduino
S	pin 8
-	GND

raspberry pi

Sensor Signal	= GPIO24	Pin 18
Sensor [+V]	= 3.3V	Pin 1
Sensor GND	= GND	Pin 6

¿Qué es un buzzer o zumbador?

El zumbador o buzzer es un dispositivo electrónico que permite producir diferentes sonidos ya sea de manera continua o de forma intermitente puede ser del mismo tono, este dispositivo lo puedes encontrar en tarjetas electrónicas, computadoras, multimetros, etc.

El modulo KY-012 integra un zumbador activo, este incorpora un oscilador simple por lo que únicamente es necesario suministrar corriente al dispositivo para que emita sonido. La diferencia de un buzzer activo a un pasivo es que el pasivo necesita recibir una onda de frecuencia.

¿Como funciona un buzzer?

Para entender como funciona el KY-012 debes tener encenta como esta construido, este consta de dos elementos, un electroimán o disco piezoeléctrico y una lámina metálica de acero.

Cuando se acciona, la corriente pasa por la bobina del electroimán y produce un campo magnético variable que hace vibrar la lámina de acero sobre la armadura, o bien, la corriente pasa por el disco piezoeléctrico haciéndolo entrar en resonancia eléctrica y produciendo ultrasonidos que son amplificados por la lámina de acero.

Para lograr obtener diferentes sonidos debes elaborar un circuito electrónico o bien programarlo con un microcontrolador, este modulo es compatible con la placa Arduino uno el cual te permitirá lograr distintos tonos.

CÓDIGO DE EJEMPLO KY-012 EN ARDUINO

El siguiente Arduino Sketch activará y desactivará continuamente el zumbador, generando una serie de pitidos cortos y agudos.

 int buzzerPin = 8;
 void setup ()
   {  pinMode (buzzerPin, OUTPUT);  }
 void loop ()
   {
   digitalWrite (buzzerPin, HIGH);
   delay (500);
   digitalWrite (buzzerPin, LOW);
   delay (500);
   }

CÓDIGO DE EJEMPLO KY-012 EN RASPBERRY PI

En este ejemplo, verá cómo, con un pin de salida definido, el zumbador estará encendido durante 4 segundos y luego estará apagado durante 2 segundos.

import RPi.GPIO as GPIO
import time

GPIO.setmode(GPIO.BCM)

# Output pin declaration for the Buzzer.
Buzzer_PIN = 24
GPIO.setup(Buzzer_PIN, GPIO.OUT, initial= GPIO.LOW)

print ("Buzzer-test [press ctrl+c to end the test]")

# Main program loop
try:
        while True:
            print("Buzzer will be on for 4 seconds")
            GPIO.output(Buzzer_PIN,GPIO.HIGH) #Buzzer will be switched on
            time.sleep(4) #Waitmode for 4 seconds
            print("Buzzer wil be off for 4 seconds")
            GPIO.output(Buzzer_PIN,GPIO.LOW) #Buzzer will be switched off
            time.sleep(2) #Waitmode for another 2 seconds in which the buzzer will be off

# Scavenging work after the end of the program
except KeyboardInterrupt:
        GPIO.cleanup()
