쿼드콥터 부품 구성

  • 오드로이드 패키지 ( 부가세 제외 가격 ) U3 호환
  • 메인보드 : ODROID-U3 (78,000)
  • 와이파이 : WiFi Module 3 (9,600)
  • IO 쉴드 : U3 IO Shield (24,000)
  • 카메라 : ODROID USB-CAM 720P (20,400)
  • 보조기억장치(eMMC, 온보드SSD) : 16GB eMMC Module U for ODROID-U2 / U3 With Xubuntu 13.x (46,800)
  • 베터리(3,000mAh) : ODROID-UPS (30,000)

메인보드 와이파이모듈 IO 쉴드 카메라 보조기억장치 배터리

  • 오드로이드 패키지 ( 부가세 제외 가격 ) X2 호환
  • 메인보드 : ODROID-X2 (165,000)
  • 와이파이 : WiFi Module 2 (13,500)
  • IO 쉴드 : USB IO Board (17,000)
  • 카메라 : ODROID USB-CAM 720P (20,400) (U3 모듈중)
  • 보조기억장치(eMMC, 온보드SSD) : 16GB eMMC Module X2 for ODROID-X2 (46,800)
  • 베터리(3,000mAh) : ODROID-UPS (30,000) (U3 모듈중)

메인보드 와이파이 IO 쉴드 카메라 보조기억장치 배터리

  • 센서
  • 9축 자이로 센서(Gyro, Accel, Magnet) : [TS70724S]가속도 자이로 자기 센서보드(9 Degrees of Freedom - Sensor Stick) (120,000)

  • 모듈
  • GPS : 차후 결정
  • 쿼드콥터 콤보 세트( 프레임, 모터, 변속기 4in1, 프롭 ) : F450 Quad Basic Power Combo (180,000)
  • 쿼드콥터 프레임 : 450mm Wheel Base
  • 모터(브러쉬리스) : TAROT 2212 920KV [x4]
  • 변속기(브러쉬리스용) : EMAX 4 IN 1 Simon Series 25A ESC for Multi-copter X4
  • 프롭 : 카본프롭 10x4.5 2SET
  • 스키드 : F450,F550전용스키드 for FPV (65,000)
  • 모터배터리 : 11.1v 2800mAh 3S 45C+ (40,000)

쿼드콥터 프레임 Brushless Motor : TAROT 2212 920KV Brushless ESC 카본프롭 스키드 모터 배터리

추가부품

  • 커넥터 재료 (배터리-변속기용) : 150A DEV Connecter(2P) for LiPoly & ESC(2 Set) (4,000) ( 주문 필요 )
  • 커넥터 재료 후보 1(배터리-변속기용) : XT60 Female to Dean Style Male 변환 커넥터 (4,000) ( 주문 필요 )
  • 커넥터 재료 후보 2(배터리-변속기용) : XT60 커넥터 Male/Female (1pcs) - New!! (1,500) ( 주문 필요 )

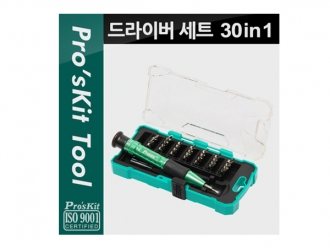

  • 드라이버세트(육각드라이버포함) : 드라이버 세트 (30 in 1) SD-9608 (9,000) ( 주문 필요 )

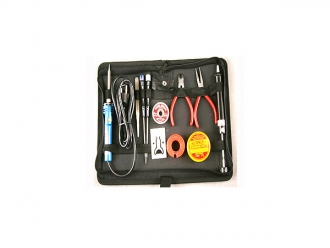

  • 납땜도구 : 980 인두기 공구세트 (12종) (69,000) ( 주문 필요 )

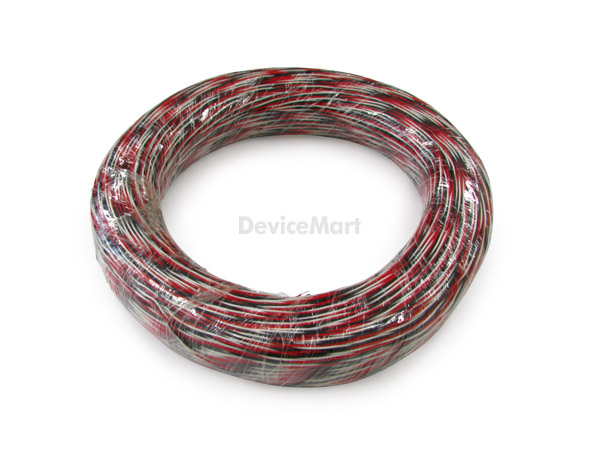

  • 점퍼 : 3색 점퍼용 단선-1M x2 (200) ( 주문 필요 )
  • 배터리 충전기 (3s 11.1v) : 80W 업그레이드 IMAX B6 디지탈발란서충전기 (55,000) ( 주문 필요 )

커넥터 재료 커넥터 재료 후보1 커넥터 재료 후보2 드라이버세트 납땜도구 점퍼와이어 배터리 충전기

  • 프레임 확장 ( 카메라 등 모듈 탑재용 )
  • 프레임1 : 미정

RC Car 부품구성

  • 레드봇 2륜 구동 로봇킷(80,000) ( 주문 필요 )
  • 1x RedBot Mainboard
  • 1x Magician Chassis
  • 1x Accelerometer RedBot Sensor
  • 3x Line Follower RedBot Sensor
  • 10x F/F 6" Jumper Wire
  • 2x 4-40 Angle Bracket
  • 2x 4-40 1" Phillips Screw
  • 8x 4-40 1/4" Phillips Screw
  • 6x 4-40 3/4" Nylon Standoff

레드봇 2륜 구동 로봇킷

  • 모듈
  • [TS11601W] 블루투스모뎀 - XBee소켓형 (RN42-XV Bluetooth Module - PCB Antenna)(29,000) ( 주문 필요 )

블루투스 모뎀

부품 구입처 링크

오드로이드 마켓

개별마켓
