数据库为了高效读取和存储物理数据，通常都会采用缓存的方式来弥补磁盘IO与CPU运算速度差。InnoDB 作为一个具有高可靠性和高性能的通用存储引擎也不例外，Buffer Pool就是其用来在内存中缓存数据页面的结构。本文将基于CDB-8.0.22源码，从buffer pool结构、buffer pool初始化、buffer pool管理、页面读取过程、页面淘汰过程、buffer pool加速等方面介绍buffer pool的实现原理。

1. Buffer pool结构

Buffer pool不仅仅缓存了磁盘的数据页，也存储了锁信息、change buffer信息、adaptive hash index、double write buffer等信息。本章节将从物理与逻辑两方面介绍buffer pool的结构。

1.1. Buffer pool的物理结构

Buffer pool的物理结构自上而下分instance、chunk和page三层，如下图所示：


1.1.1. Buffer pool instance

Buffer pool instance对应的结构体是buf_pool_t。整个buffer pool由多个instance组成，个数等于innodb_buffer_pool_size/innodb_buffer_pool_instances。instances是为并发读取与写入而设计，各instance之间没有锁竞争关系。当 innodb_buffer_pool_size小于1GB时为防止instances太小而出现性能问题，innodb_buffer_pool_instances会被重置为1。instance之内包含完整锁、信号量、chunks、为方便数据页管理而设计的逻辑链表（lru list、free list、flush list）以及一个用于快速找到指定space_id和page_no的数据页的的page hash链表。

1.1.2. Buffer pool chunk

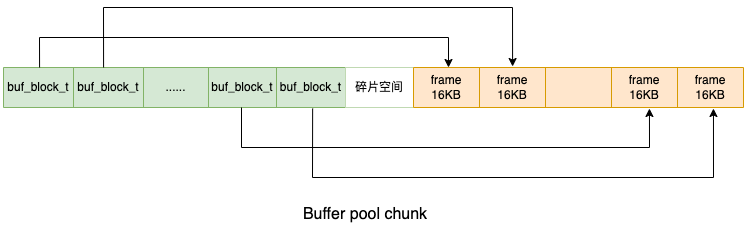

Buffer pool chunk对应的结构体是buf_chunk_t。每个buffer pool instance被均匀划分为多个chunk，buffer pool resize以chunk为粒度。chunk分为数据页和数据页对应的控制体，控制体中有指针指向数据页。遍历所有instance的chunk可以几乎访问innodb所有缓存的数据，只有部分诸如尚未解压的压缩页等除外。

1.1.3. Buffer pool page

Buffer pool page对应的结构体包括块描述符buf_block_t和页面描述符buf_page_t。Buffer pool page大小为16KB，默认与磁盘上数据页的大小相同（innodb的文件结构的介绍，请参考InnoDB文件结构解析)，其缓存的不仅仅是数据页，缓存的对象还包括：undo log页面、change buffer（插入缓存信息）、AHI（自适应哈希）、SDI（结构化字典信息）、行锁等。所有缓存对象在buffer pool中都是以页面为单位存储。

Innodb支持数据页压缩，压缩页的大小在建表的时候指定，目前支持的范围包括16K，8K，4K，2K，1K等（由于压缩页的管理方式与普通页面不同，即使指定16K的压缩页，也能对数据量大的类型有一定益处）。压缩页面在buffer pool中使用伙伴系统管理，不论压缩页面在磁盘上的大小是多少，解压后都为16K。当buffer pool空闲页面不足时，innodb会优先淘汰压缩页面的解压页（buf_LRU_free_from_unzip_LRU_list），当前者操作后仍不能为innodb提供足够的空闲页面时，会接着淘汰LRU list上的正常页面和压缩页面（buf_LRU_free_from_common_LRU_list）。

1.1.3.1. Buffer pool page结构

buf_block_t主要包含以下信息：

  • 描述页所属space ID、文件内偏移的page no、页面大小、IO状态、最新修改的LSN、最老修改的LSN、zip压缩页面原始数据、用于链接到page hash节点等信息的结构buf_page_t。buf_page_t处于buf_block_t的第一项，方便二者之间灵活转化。
  • 指向存储页面数据的内存地址frame。
  • 用于保护buf_fix_count、io_fix等页面状态的页面mutex。
  • 是否处于unzip LRU list、withdraw list等信息，这些链表的含义将在1.2节中介绍。
  • 其他信息。

每个buffer pool page的buf_block_t和frame等信息于buf_chunk_init函数中被初始化。在使用allocate_chunk分配到chunk的空间后，chunk内所有页面的buf_block_t连在一起从内存前向后初始化，chunk内所有frame连在一起，从内存后向前初始化，最左侧的buf_block_t控制最左侧的frame，如下图所示： image

1.1.3.2. Buffer pool page分类

所有buffer pool page分为以下类别：

  • BUF_BLOCK_POOL_WATCH：用于purge操作异步读取磁盘页面的一种类型。每个buf_pool_t结构体中都有一个名为watch的数组，元素类型为buf_page_t，大小为purge线程数+1。当purge操作需要读取一个不在buffer pool中的页面时，会将watch数组中一个BUF_BLOCK_POOL_WATCH状态的页面设置为BUF_BLOCK_ZIP_PAGE，设置对应space id，page id，设置buf_fix_count设置为1防止其被淘汰出buffer pool，并将其加入page hash中（buf_pool_watch_set）。当磁盘数据被读取进入buffer pool时，会将watch数组对应的页面状态恢复为BUF_BLOCK_POOL_WATCH，将watch页面从page hash中删除（buf_pool_watch_remove），后续会将新页面加入page hash中。通过较为tricky地判断存在于page hash的page地址是否在watch数组范围内，可以巧妙地判断目标页面是否成功读入buffer pool。
  • BUF_BLOCK_ZIP_PAGE：压缩页未解压的对应状态。从磁盘读取压缩页时，用buf_page_alloc_descriptor分配一个临时页面描述符buf_page_t，再调用buf_buddy_alloc从伙伴系统中分配一个空间存放压缩页原始数据，临时的bpage会被加入LRU list和page hash（buf_page_init_for_read）。这个临时buf_page_t等到页面被解压时，innodb会使用从free_list中申请到的状态为BUF_BLOCK_FILE_PAGE的buf_page_t替换掉临时buf_page_t，放在LRU list相同的位置，并把解压页面的块描述符buf_block_t放入unzip LRU list中；删除page hash中的临时buf_page_t，在其中加入新的buf_page_t；最后通过buf_zip_decompress解压页面（zip_page_handler）。如果解压页被淘汰，而压缩页本身未被淘汰，并且页面未被修改，则此页面会再次被标记为BUF_BLOCK_ZIP_PAGE。关于BUF_BLOCK_ZIP_PAGE的另一个用法如前所述，为在watch操作中被用来标记尚未读入的页面，不再复述。
  • BUF_BLOCK_ZIP_DIRTY：压缩页的解压页被释放时，如果页面被修改过（oldest_modification非0），则页面从BUF_BLOCK_FILE_PAGE状态变为BUF_BLOCK_ZIP_DIRTY状态，未被修改过则为BUF_BLOCK_ZIP_PAGE（buf_LRU_free_page）。解压页被释放后，BUF_BLOCK_ZIP_PAGE/BUF_BLOCK_ZIP_DIRTY压缩页的页面描述符也会在buf_LRU_free_page临时分配。BUF_BLOCK_ZIP_DIRTY状态的页面无法从LRU list中淘汰，只能在flush_list中等待刷盘。在flush_list中，也只存在BUF_BLOCK_FILE_PAGE和BUF_BLOCK_ZIP_DIRTY这两种页面。
  • BUF_BLOCK_NOT_USED：页面在free_list中时的状态，此类页面较为常见。
  • BUF_BLOCK_READY_FOR_USE：当页面从free list取下，准备放入LRU list（buf_LRU_get_free_block）时处于的临时状态。
  • BUF_BLOCK_FILE_PAGE：非压缩页面的页面状态，压缩页解压页的页面状态。最常见的页面状态。
  • BUF_BLOCK_MEMORY：用于存储内存对象，包括innodb行锁、AHI（自适应哈希）、压缩页伙伴系统等。此类页面不存在任何逻辑链表中。
  • BUF_BLOCK_REMOVE_HASH：页面从page hash删除后，被放入free_list前处于的临时状态。

1.1.3.3. 页面读取方法

页面读取方法包括：NORMAL、SCAN、IF_IN_POOL、PEEK_IF_IN_POOL、NO_LATCH、IF_IN_POOL_OR_WATCH、POSSIBLY_FREED。在详细介绍页面读取方法之前，先介绍随机预读、make young、线性预读等概念：

  • 随机预读（buf_read_ahead_random）：发生在磁盘页面读取函数buf_read_page_low之后，所有非SCAN的页面读取模式都会尝试随机预读。随机预读的作用是当一个extent（通常为1M，64个连续的物理页面）内处于LRU list前1/4的热点页面（buf_page_peek_if_young返回为true）个数超过13时（BUF_READ_AHEAD_RANDOM_THRESHOLD）时，会采用异步IO和IO合并的方式将该extent内所有页面都读入buffer pool。随机预读是可选的，可以使用innodb_random_read_ahead参数关闭。
  • make young（buf_page_make_young_if_needed）：用于修改页面的位置，除SCAN和PEEK_IF_IN_POOL之外的所有模式都会尝试make young。对于LRU list中的页面，如果页面处于LRU末尾，并且距离上一次读取超过一定时长（buf_LRU_old_threshold_ms），则将页面放入LRU list的头部。
  • 线性预读（buf_read_ahead_linear）：发生在buf_page_make_young_if_needed之后，除SCAN和PEEK_IF_IN_POOL之外的模式中，第一次读取页面（access_time为0）时才会尝试线性预读。线性预读条件比较苛刻，只有extent的数据边界页面，即extent的第一个页面或者最后一个页面读取结束后才可能触发，并且要求在extent范围内超过innodb_read_ahead_threshold（默认值为56）个页面被顺序访问（判定方法是检查页面的访问时间access_time），满足条件后会采用异步IO和IO合并的方式将下一个extent的数据都读入buffer pool。

下面来了解各种页面读取方法的具体作用：

  • NORMAL：默认获取数据页的方式，如果数据页不在 buffer pool中，则从磁盘读取，如果已经在buffer pool中，则直接返回。会尝试进行随机预读、make young和线性预读。正常加读写锁。
  • SCAN：用于扫描类的页面读取。扫描类的特点为大批量读取页面，但短时间不再需要此类页面，因此页面读取应尽可能不影响buffer pool的状态。所以SCAN不会进行随机预读、make young和线性预读。正常加读写锁。
  • IF_IN_POOL：只在buffer pool查找目标数据页，如果不在则直接返回为空。随机预读发生在磁盘页面读取之后，因此不会尝试随机预读。会尝试make young和线性预读。正常加读写锁。
  • PEEK_IF_IN_POOL： 与IF_IN_POOL模式相似，但只是窥探页面是否在buffer pool中，不会修改页面的位置和干扰buffer pool状态，因此不会随机预读、make young和线性预读。正常加读写锁。
  • NO_LATCH：除了不加读写锁之外，其他与NORMAL模式相似，从磁盘或者buffer pool读取页面。会尝试进行随机预读、make young和线性预读。
  • IF_IN_POOL_OR_WATCH：用于purge操作，与IF_IN_POOL模式相似，页面在buffer pool则直接返回，但如果页面不在buffer pool，则会设置page watch，等待目标页面被其他线程异步读入buffer pool。会尝试make young和线性预读。正常加读写锁。
  • POSSIBLY_FREED：用于数据统计操作，与NORMAL模式相似，但不在乎页面是否被freed。从磁盘或者buffer pool读取页面。会尝试进行随机预读、make young和线性预读。正常加读写锁。

1.1.4. Page hash

innodb为加速buffer pool中页面的查找，在每个buffer pool instance（buf_pool_t）中提供了page hash。page hash对应的结构体为hash_table_t。page hash中只存储对应到物理文件的页面（buf_page_in_file() == TRUE），类型包括BUF_BLOCK_ZIP_PAGE、BUF_BLOCK_ZIP_DIRTY、BUF_BLOCK_FILE_PAGE三类。page hash的key为(m_space << 20) + m_space + m_page_no，value为页面描述符buf_page_t*。page hash为了提高性能，提供了锁分区的功能，即采用一系列锁来保护page hash的单元（hash_cell_t），不同锁保护不同分区。分区个数为默认16个，只有在debug模式下才能通过innodb_page_hash_locks参数更改。

1.1.5. Zip hash

innodb的压缩页存储空间由伙伴系统管理。为加速伙伴系统所有页面的查找，其页面都会存入zip hash中。

1.2. Buffer Pool的逻辑结构

为方便管理buffer pool page，innodb用多个逻辑链表将相同属性的buffer pool页面描述符（通常都是buf_page_t）串联在一起。

1.2.1. Free list

free list对应暂时没有被使用的节点，对应结构为buf_pool_t中的UT_LIST_BASE_NODE_T(buf_page_t) free，如前所述，其页面的类型为BUF_BLOCK_NOT_USED。LRU list等链表需要新页面时就会向free list申请，当后者空闲页面不足时（buf_get_free_only返回为空），则需要通过扫描LRU list（buf_LRU_scan_and_free_block），淘汰合适的节点以腾出空间页面。

1.2.2. LRU list

LRU list是buffer pool最重要的链表，对应的结构为buf_pool_t中的UT_LIST_BASE_NODE_T(buf_page_t) LRU，所有读进来的页面都放在LRU list上。LRU list页面被用改良后的LRU算法管理，除LRU算法的基本特点之外，还包括以下特点：

  • 所有新页面被插入距离队尾3/8 LRU list长度的位置，此位置称为midpoint，前5/8称为young list，濒临淘汰的3/8称为old list。
  • 处于midpoint的页面在超过一定时间间隔（buf_LRU_old_threshold_ms）后再次被读取时才会被移入LRU list的头部。
  • 处于LRU list前1/4的的页面属于热点页面，不会被移动到LRU list的头部（buf_page_peek_if_young）。

如上方式管理LRU list的主要原因是担心buffer pool中经常被使用的页面被预读的页面以及全表扫描类操作淘汰，影响数据库的性能。

1.2.3. Unzip LRU list

unzip LRU list是用于存储LRU list中压缩页的解压页的链表，对应结构为buf_pool_t中的UT_LIST_BASE_NODE_T(buf_block_t) unzip_LRU，存储单元是块描述符buf_block_t。读取磁盘中的压缩页时，会调用buf_page_alloc_descriptor临时分配一个页面描述符buf_page_t，再调用buf_buddy_alloc从伙伴系统中分配一个空间存放压缩页原始数据，临时的buf_page_t会被加入LRU list和page hash（buf_page_init_for_read），如果是debug模式，还会将未解压的压缩页放入zip clean list。

压缩页在被用户请求的过程中，在压缩页面获取之后，innodb会在zip_page_handler函数内，先通过buf_relocate从free list申请新的空闲页面替换掉临时的buf_page_t，放在LRU list相同的位置，并把解压页面的块描述符buf_block_t放入unzip LRU list中（unzip LRU list中页面的前后顺序与LRU list相同），并且删除page hash中的临时buf_page_t，在其中加入新的buf_page_t；后通过buf_zip_decompress对压缩数据进行解压。由于解压页既以buf_page_t存在于LRU list，又以buf_block_t存在于unzip LRU list，buf_page_t和buf_block_t又能互相转化，因此unzip LRU list实际上是LRU list的子集。

当free list空间不足时，innodb会优先淘汰unzip LRU list，并且只淘汰解压页而不淘汰压缩页。如果从unzip LRU list中没能淘汰出页面，则会尝试从LRU list中淘汰，此时如果遇到解压页，则会连同压缩页本身一起淘汰（buf_LRU_scan_and_free_block）。当解压页被淘汰，而压缩页未被淘汰时，innodb会重新为压缩页分配临时页面描述符buf_page_t，将其插入LRU list中与解压页相同的位置，并且从page hash中删除解压页，将临时buf_page_t加入page hash（buf_LRU_free_page）。

1.2.4. Flush list

flush list用来存储buffer pool中所有修改过的页面，对应结构是buf_pool_t中的UT_LIST_BASE_NODE_T(buf_page_t) flush_list。如前所述，flush list中只有BUF_BLOCK_FILE_PAGE和BUF_BLOCK_ZIP_DIRTY这两种页面。flush list是LRU list的子集。flush list中的页面按照最老修改的LSN（即第一次修改页面的LSN）排序，链表尾是LSN最小的页面，优先被刷入磁盘。多次修改不影响页面在flush list中的位置，如果刷盘的时候，页面存在多个LSN，那么这些修改将合并刷入磁盘。

1.2.5. Zip clean list

zip clean list仅存在于debug模式下，用于调试buffer pool的页压缩功能，对应结构是buf_pool_t中的UT_LIST_BASE_NODE_T(buf_page_t) zip_clean。zip clean list用于存储还没解压的，类型为BUF_BLOCK_ZIP_PAGE的干净压缩页。从源码中观察，zip clean list中的页面来源以下三类：

  • 从磁盘读取压缩页时（buf_page_init_for_read）
  • 解压页淘汰时，压缩页没有一起淘汰并且压缩页未被修改时（buf_LRU_free_page）
  • flush list中类型的页面完成刷盘，压缩页重新处于干净状态时（buf_flush_remove）

压缩页完成解压后，就会从zip clean链表中删除，加入unzip LRU list。

1.2.6. Zip free list

zip free list是用来管理压缩页伙伴系统的链表，对应结构为buf_pool_t中的UT_LIST_BASE_NODE_T(buf_buddy_free_t) zip_free[BUF_BUDDY_SIZES_MAX]。buf_buddy_free_t由三部分组成，分别记录了状态、页面描述符和下一节点指针。链表的第一个buf_buddy_free_t会记录链表中节点页面大小。从zip free list对应结构可以看出，其由多个对应page size不同大小（16K、8K、4K、2K、1K）的链表组成。构成zip free list的所有page为BUF_BLOCK_MEMORY类型，所有页面存入zip hash中。

压缩页读取时，需要从zip free list中申请空间到block→page.zip.data，用于存储压缩页原始数据（buf_buddy_alloc），下面举例说明其申请过程，假设申请2K的空间：

  • 如果没有在size为2K的链表上找到空闲空间，则去4K链表上寻找；找到则会进行伙伴分裂，高地址2K空间插入到2K链表中，低地址的2K空间返回。
  • 如果没有在size为4K的链表上找到空闲空间，则去8K链表上寻找；找到则对8K空间进行2次伙伴分裂，将高地址空间的4K和2K分别插入对应链表，将最低地址的2K返回。
  • 如果没有在size为8K的链表上找到空闲空间，则去16K链表上寻找；找到则对16K空间进行3次伙伴分裂，将高地址空间的8K、4K和2K分别插入对应链表，将最低地址的2K返回。
  • 如果没有size为16K的链表，则通过buf_LRU_get_free_block从free list上申请新的页面，通过buf_buddy_block_register函数将页面设置为BUF_BLOCK_MEMORY，插入zip hash。之后进行4次伙伴分裂，将高地址空间的8K、4K和2K分别插入对应链表，将最低地址的2K返回。

伙伴系统调用buf_buddy_free释放空间。对于size为16K的空间回收，则直接清空后挂回到16K链表即可。对于size低于16K的空间回收，会先递归寻找其伙伴空间，如果伙伴空间也处于空闲状态，则合并至更大的size；如果合并失败，则将释放的空间挂至zip free对应链表中。通过这样的方式，尽可能减少伙伴系统中的内存碎片。

1.2.7. Withdraw list

withdraw list仅仅用于buffer pool缩小过程（bp resize），对应的结构为buf_pool_t中的UT_LIST_BASE_NODE_T(buf_page_t) withdraw。下面介绍buffer pool resize的过程：

  1. 用户设置innodb_buffer_pool_size参数会触发buffer pool size的更新函数innodb_buffer_pool_size_update，该函数设置srv_buf_resize_event，借此方式通知buffer pool更新事件。
  2. 专门用于处理buffer pool resize的后台线程buf_resize_thread接到srv_buf_resize_event事件，调用buf_pool_resize开启resize实际过程。
  3. 如果开启adaptive hash index（AHI），则暂时关闭并清空。
  4. 如果目标空间小于当前空间，则计算withdraw_target。当前buffer pool instance的最后部分多余的chunks将被回收。接下来借用withdraw list汇总收缩空间的页面（buf_pool_withdraw_blocks），buf_pool_withdraw_blocks详细逻辑如下：
  • 合并伙伴系统（zip free list）中空闲的页面（buf_buddy_condense_free）。
  • 扫描free list，将待收缩空间的页面从free list摘下，存入withdraw list。先处理free list的原因是避免后续LRU重新分配页面的时候使用收缩空间的页面。
  • 将LRU list进行一次刷盘，flush LRU长度受innodb_lru_scan_depth，innodb_buffer_pool_size变化量，当前LRU list长度等因素影响。
  • 扫描LRU list，将处于收缩空间的压缩页在伙伴系统中重新分配空间（buf_buddy_realloc），处于收缩空间的普通页在free list重新申请页面（buf_page_realloc）。
  • 如果withdraw list的长度未达到withdraw_target，则循环扫描buffer pool，单次循环10次没有达成目标，返回true表示本次回收不成功。
  • withdraw list的长度达到withdraw_targe后，逐一校验所有收缩空间的页面是否都在withdraw list中（检查block→in_withdraw_list状态）。
  1. 停止正在进行的buffer pool load（页面预热的一种方式，后续将详细介绍）。
  2. 如果上一次buf_pool_withdraw_blocks回收失败，则打印所有非尚未启动状态的事务（trx_sys→mysql_trx_list）到错误日志告警，然后休眠一段时间后再次进入buf_pool_withdraw_blocks扫描buffer pool。休息时间规则为：重试次数5次及以内，休眠时间为重试次数*2s，重试次数大于5次，则只休眠10s。
  3. 上述所有过程允许并发负载，接下来将获取buffer pool所有mutex，锁定整个buffer pool，不再允许任何并发。
  4. 删除或者新增chunks：如果是收缩buffer pool，使用deallocate_chunk将多余的chunk，释放withdraw list；如果是扩展buffer pool，使用ut_zalloc_nokey_nofatal分配新内存，使用buf_pool_register_chunk初始化新chunk。
  5. 根据调整的结果，将buf_pool→curr_size圆整到chunks的倍数，再重新设置innodb_buffer_pool_size。
  6. 如果新的buffer pool size是旧size的2倍或者不到1/2，将重新设置page hash和zip hash（buf_pool_resize_hash）。
  7. 释放buffer pool所有锁，允许并发负载。
  8. 如果新的buffer pool size是旧size的2倍或者不到1/2，进行lock_sys_resize和dict_resize，重新设置lock_sys->rec_hash、lock_sys->prdt_hash、lock_sys->prdt_page_hash、dict_sys->table_hash和dict_sys→table_id_hash等结构的大小。
  9. 重新开启AHI。

1.2.8. Hazard point

hazard point是用来避免逆向扫描链表过程的迭代器失效。hazard point与普通迭代器不同，当扫描过程的下一节点被其他操作移除或替换了时，hazard point能调整位置并指向被移除或替换的节点的下一有效节点，避免逆向扫描过程失败。使用hazard point逆向扫描链表的时间复杂度为O(N)，可以避免逆向扫描失败时从头开始扫描而导致的最高 O(N*N)的时间复杂度。因此hazard point广泛应用于flush list、LRU list等链表的批量操作中的链表扫描中。

hazard point的实现也不复杂，对应的基类为HazardPointer，包括get、set、is_hp、adjust、move等方法。使用于不同的链表时，基于基类派生出不同的子类，并添加定制化的方法。当逆向扫描链表时，每次循环通过get函数获取下一个节点，并将节点的下一节点设置为hazard point。并发的负载如果修改了链表，并且节点是hazard point（is_hp返回为true），则使用adjust函数将被修改的节点的下一节点设置为hazard point。

1.2.9. 总结

上述介绍的链表都是用于管理需要持久化的页面的缓存。从内存来源来看，除未解压的压缩页的buf_page_t存储于临时分配空间，其他所有页面都存储于buf_pool→chunks中。从页面分布来看，通常而言，LRU list描述了所有在buffer pool中的页面，unzip LRU list、flush list都是LRU list的子集。从用途来看，LRU/unzip LRU list、free list、zip free list、flush list属于常规链表，服务于数据库正常服务，zip clean list和withdraw list属于特殊用途的list，zip clean list用于debug模式下压缩页面的调试，withdraw list仅仅服务于buffer pool resize。

2. Buffer pool初始化

Buffer pool初始化入口是buf_pool_init。在buf_pool_init中先通过ut_zalloc_nokey分配管理所有buffer pool instance的结构体（buf_pool_t）的buf_pool_ptr，接着为每个instance创建buf_pool_create线程来初始化instance中的链表、chunks、mutex、page_hash、zip_hash、hazard_point、用于purge异步读取页面的watch结构体等。chunks初始化结束后，逐一对每个block调用buf_block_init，对block的io、是否在逻辑链表、是否在page hash、zip hash等信息进行初始化，并添加到buf_pool->free链表中。

Buffer pool初始化过程中，内存申请比较常见的是使用减少了用户空间与内核空间地址拷贝（零拷贝）的mmap。在chunks初始化时，也会调用os_mem_alloc_large分配内存，尝试在Linux支持的情况下采用HUGETLB的方式分配内存。

3. Buffer pool快速预热优化

MySQL官方为了让实例能够在重启后快速恢复到重启前的状态，在5.6版本开始支持了buffer pool单机预热的功能。单机预热功能分为dump和load两个步骤。

dump将实例重启前的所有buffer pool instance的LRU list中每个页面的space_id和page_no记录到本地innodb_buffer_pool_filename文件中。（space_id是数据文件的编号，page_no数据文件内的偏移。space_id与page_no可以唯一确定一个页面，详见InnoDB文件结构解析）。为了尽可能避免扫描过程对buffer pool正常工作的影响，dump先将LRU list扫描过程中的页面信息记录在临时的数组中，扫描LRU list后立刻释放LRU_list_mutex锁，再在无锁的情况下将LRU list的信息写入innodb_buffer_pool_filename文件中。

load在实例重启后将本地innodb_buffer_pool_filename文件中记录的所有页面加载到buffer pool中，从而完成数据预热，将实例快速恢复成重启前到状态。load操作会遍历innodb_buffer_pool_filename文件两次（由于每个页面的信息只包括space_id和page_no，一共只占8个字节，正常情况下文件只有几百K到几G的级别，两次扫描带来的IO量尚可接受）。第一次遍历整个文件以确定其中总共包含的page记录数(space id和page no的长度不固定，无法通过innodb_buffer_pool_filename文件大小直接判断page记录数量)，如果page记录数超过当前buffer pool size，则调整待读入的page总数。第二遍扫描文件时，先按照第一遍得到的page数量，创建好page数组，再依次读入innodb_buffer_pool_filename文件中所有的page记录。为提高IO效率，对page数组进行按照space_id和page_no排序。最后才使用buf_read_page_background函数在后台将所有页面加载到LRU list中的midpoint中。

官方数据预热的特点如下：

  • 能够精准高效地恢复实例重启前的状态。
  • 应用场景比较有限，只能用于单机预热，无法解决主从切换、跨机迁移场景的预热需求。

4. 页面读取过程解读

4.1. 页面读取堆栈

buf_page_get_gen
  Buf_fetch<T>::single_page
    Buf_fetch_normal::get
      lookup
      read_page
        buf_read_page_low
          buf_page_init_for_read
            buf_LRU_get_free_block
              buf_LRU_get_free_only
              buf_LRU_scan_and_free_block
                buf_LRU_free_from_unzip_LRU_list
                  buf_LRU_free_page
                    buf_LRU_block_remove_hashed
                buf_LRU_free_from_common_LRU_list
              buf_flush_single_page_from_LRU
            buf_LRU_add_block
              buf_LRU_add_block_low
          fil_io
          buf_page_io_complete

4.2. 核心函数概述

4.2.1. buf_page_get_gen

  1. 检查页面获取mode是否是7类获取模式之一，不是则报错。
  2. 如果页面获取类型是NORMAL并且页面不是系统临时系统表，则使用Buf_fetch_normal的single_page函数获取页面；否则页面采用Buf_fetch_other的single_page函数获取页面。

4.2.2. Buf_fetch::single_page

  1. 调用Buf_fetch子类的的get函数（例如Buf_fetch_normal::get、Buf_fetch_other::get）获取页面，如果get函数结果为DB_NOT_FOUND，则向上返回nullptr，否则继续往下。
  2. 检查页面获取类型是否为乐观类型（IF_IN_POOL或PEEK_IF_IN_POOL），持锁获取block的io_fix（表示IO操作状态）的状态，如果是BUF_IO_READ状态，说明页面正在读到BP的过程中，不继续等待其完成，将block的buf_fix_count（表示当前对该页面操作的次数）减1，返回nullptr。
  3. 用check_state和debug_check检查block的状态，如果状态是DB_NOT_FOUND，则返回nullptr；如果状态是DB_FAIL则从1重新开始。
  4. 调用buf_page_is_accessed获取block的第一次读取时间access_time，如果access_time=0，表示这是block第一次被读取。
  5. 如果页面获取模式非scan类型，则为access_time为0的页面设置access_time，假设页面获取模式非scan且非PEEK_IF_IN_POOL，则调用buf_page_make_young_if_needed在需要的时候make young，即将页面移入lru的young list头部，避免其快速被淘汰。
  6. 使用buf_wait_for_read函数等待页面完成读入。
  7. 如果读取模式不是PEEK_IF_IN_POOL或者SCAN，并且是第一次读入的话调用buf_read_ahead_linear进行线性预读。结束后向上一层函数返回block。

4.2.3. Buf_fetch_normal::get

  1. 使用normal模式读取页面。先调用look_up函数page_hash中查找，找到则用buf_block_fix对page的buf_fix_count++，表示增加了一个线程在读取这个页面，解锁page_hash分区锁。
  2. lookup失败则使用read_page函数在磁盘中读取该页面。失败则再次回到1尝试（异步IO的缘故），读取成功后返回block。

4.2.4. Buf_fetch_other::get

  1. 使用非normal模式读取页面。先调用look_up函数page_hash中查找。调用buf_block_fix对buf_fix_count++，表示增加了一个线程在读取这个页面，解锁page_hash分区锁。（临时表空间使用block->mutex在用户线程和刷盘线程之间同步，需要额外加block->mutex）
  2. 如果读取模式是IF_IN_POOL_OR_WATCH，调用is_on_watch等待block被读取并得到block。
  3. 如果block此时非空，从循环中退出并返回找到block。
  4. 如果页面获取类型是乐观类型（IF_IN_POOL或PEEK_IF_IN_POOL）或者为IF_IN_POOL_OR_WATCH，返回nullptr。
  5. 使用read_page函数在磁盘中读取该页面。失败则再次回到1尝试（异步IO的缘故），读取成功后返回block。

4.2.5. Buf_fetch::lookup

  1. 在hash_scan中查找页面。先获取分区锁。
  2. 加锁后，担心page_hash情况有变，用buf_page_hash_lock_s_confirm再次确认，如果确认锁变化了，则在循环中释放旧锁加上新锁，再次检测，直到变化结束。
  3. 如果guess block不在bp中，或者不属于BUF_BLOCK_FILE_PAGE类型说明猜测失败。尝试用buf_page_hash_get_low从page_hash中读取页面，如果还是读取失败则解锁page_hash的分区锁然后返回nullptr，如果从buf_page_hash_get_low读到页面，从buf_pool->watch检查这个页面是否是被watch的页面，是的话解锁page_hash的分区锁然后返回nullptr，否的话返回页面。

4.2.6. Buf_fetch::read_page

  1. scan模式异步调用buf_read_page_low异步读取页面。其他模式调用buf_read_page同步读取页面，buf_read_page底层也是调用buf_read_page_low，但是输入的是同步读取参数。读取失败则最多重试BUF_PAGE_READ_MAX_RETRIES次，直至成功。
  2. 同步读取的话还会尝试随机预读，随机预读为：一个extent中超过一定数量的页面被读取则将整个extent全部读取到内存。

4.2.7. buf_read_page_low

此函数的第四参数mode并非Page_fetch，而是BUF_READ_IBUF_PAGES_ONLY和BUF_READ_ANY_PAGE二选一，前者是指读取ibuf页面。

  1. 支持同步和异步读取，如果是ibuf_bitmap或者系统表空间事务头页面（0，5）则直接不论传入的参数是同步读取还是异步读取，都改为同步读取。
  2. 使用buf_page_init_for_read准备一个空block，函数逻辑后续有详细介绍。
  3. 如果是同步模式，调用thd_wait_begin，准备同步等待io完成。
  4. 如果是压缩页面的话，读入的内存位置是bpage->zip.data，否则是((buf_block_t *)bpage)->frame。调用fil_io读取页面。
  5. 如果是同步模式，调用thd_wait_end，表示同步io结束。
  6. 如果出现表空间不存在等情况导致io不成功，调用buf_read_page_handle_error报错。
  7. 如果是同步模式，调用buf_page_io_complete。buf_page_io_complete简单分两类BUF_IO_READ、BUF_IO_WRITE。对于BUF_IO_READ，通过页面前后的checksum检查页面是否损坏，损坏的话，得看srv_force_recovery的级别，如果低于SRV_FORCE_IGNORE_CORRUPT，则使用报错。没有报错则修改页面状态为BUF_IO_NONE，更新统计信息；对于BUF_IO_WRITE则是加锁后调用buf_flush_write_complete将页面移除flush_list，更新相应统计信息。
  8. 返回。

4.2.8. buf_page_init_for_read

  1. BUF_READ_IBUF_PAGES_ONLY是ibuf的预读路径。该类型下，recv_no_ibuf_operations为false（没有进行crash recovery），并且目标页面不是ibuf的层次结构中的2层或者3层页面（ibuf_page函数范围false），则返回nullptr。
  2. 如果page_size是压缩页面，而请求的是非压缩页面，并且没有进行crash recovery时，将block设置为nullptr。否则使用buf_LRU_get_free_block获取一个free_block。buf_LRU_get_free_block逻辑后续有详细介绍，大概内容为从LRU list中找到合适的block，如果没有从LRU list获取到则尝试刷盘。
  3. 如果block为nullptr，说明准备读取的是一个压缩页，用buf_page_alloc_descriptor分配一个临时页面描述符bpage，再调用buf_buddy_alloc从伙伴系统中分配一个空间存放压缩页原始数据。这个临时bpage会等到页面被解压成功，使用buf_relocate函数从free_list中申请到的bpage替换掉临时bpage，放在LRU list相同的位置。
  4. 调用buf_page_hash_get_low尝试从page_hash中读取该block。如果读到页面，并且该block不是被watch的页面，说明这个页面已经在buffer pool中了。释放临时资源：释放临时分配的描述符（如果分配了）、释放伙伴系统中分配的空间（如果申请了）、将空闲block插入free_list（如果block不为空），跳到函数结束处准备返回。
  5. block不为空，则调用buf_page_init：初始化该block，并调用HASH_INSERT该页面插入page_hash。调用buf_LRU_add_block将block插入LRU。参数is_old为true的话，插入old_list头部，参数is_old为false的话，插入young list头部。如果LRU_list很短，LRU_list将不再划分young、old，新block将直接被插入LRU_list头部。如果页面是压缩页面的解压页，还会先设置block->page.zip.data，然后将该页面加入unzip_LRU_list中。如果页面是临时表页面并且开启了srv_temp_tablespace_fast_cleanup，还会调用temp_tablespace_pages_map_add，将页面插入buf_pool->temp_tablespace_pages。
  6. 如果block为空，说明是压缩页。将从伙伴系统申请到的空间设置到bpage->zip.data中。调用buf_page_init_low初始化临时页面描述符bpage。调用buf_LRU_add_block将block插入LRU。参数is_old为true的话，插入old_list头部，参数is_old为false的话，插入young list头部。如果LRU_list很短，LRU_list将不再划分young、old，新block将直接被插入LRU_list头部。DEBUG模式下，将临时描述符bpage加入通过buf_LRU_insert_zip_clean函数加入zip_clean链表中。将bpage状态设置为BUF_IO_READ。
  7. 如果是BUF_READ_IBUF_PAGES_ONLY类型，调用ibuf_mtr_commit提交mtr。否则返回页面。

4.2.9. buf_LRU_get_free_block

  1. 调用buf_LRU_get_free_only：如果free_list有空闲的block则将block->page.zip设置为空后返回。
  2. 如果没有从free_list得到空闲的block，则判断多次从lru_list中淘汰block并获取。如果设置了try_LRU_scan，则调用buf_LRU_scan_and_free_block开始第一轮扫描LRU list，最多从LRU list尾部扫描srv_LRU_scan_depth个block，如果还没成功的话调用buf_flush_single_page_from_LRU将flush list中最尾部的页面刷入磁盘。如果还是没有获取到空闲block则跳转到步骤2重新开始第二轮扫描。
  3. 第二轮扫描，即使没有设置try_LRU_scan，也会扫描整个lru list。没有获取到空闲block则再调用buf_flush_single_page_from_LRU将flush list中最尾部的页面刷入磁盘。还是没获取空闲页面则进入第三轮。
  4. 第三轮扫描开始，每轮中间间隔10ms，其他和第二轮扫描相同。如果超过20轮都没找到合适的block，则向用户告警：调大BP或升级操作系统版本。

4.2.10. buf_LRU_get_free_only

  1. 负责从buffer_pool的free_list中获取一个空闲的block。获取的方法是用封装好的list操作接口：UT_LIST_GET_FIRST。
  2. 获取不到空闲block直接返回nullptr。如果顺利获取的空闲的block，需要判断此block是否准备被resize buffer pool操作回收：使用buf_block_will_withdrawn判断当前页面是否准备回收的页面（最后一个chunk的block），使用buf_get_withdraw_depth判断withdraw list的页面是否达到释放目标大小。如果经上述判断页面不需要被resize回收则返回block，否则将block插入withdraw list中，循环使用UT_LIST_GET_FIRST从free_list尝试再获取一个block，循环判断是否有空闲block，以及block是否恰好需要被回收。

4.2.11. buf_LRU_scan_and_free_block

  1. 如果是用了压缩页（use_unzip_list为true），则调用buf_LRU_free_from_unzip_LRU_list从unzip_LRU_list中淘汰空闲block。这一步只释放压缩页的解压页，压缩页本身并不需要释放。
  2. 如果上一步没有成功释放空闲block，则再调用buf_LRU_free_from_common_LRU_list从lru_list中淘汰空闲block。
  3. 如果前两步骤没有成功释放空闲block，则释放LRU_list_mutex锁，否则退出时不释放buf_pool->LRU_list_mutex锁。

4.2.12. buf_LRU_free_from_unzip_LRU_list

  1. 调用buf_LRU_evict_from_unzip_LRU判断是需要从unzip_LRU_list中淘汰页面。如果unzip_LRU_list是空或者unzip_LRU_list的空间小于LRU_list空间的10%，则拒绝从unzip_LRU_list淘汰。此外，通过公式判断当前业务类型，如果是IO bound类型，则只淘汰解压页，不淘汰压缩页； CPU bound类型则连压缩页也淘汰。
  2. 使用for循环从尾到头扫描（或者最多扫描srv_LRU_scan_depth个页面）unzip_LRU_list，逐一调用buf_LRU_free_page尝试释放页面，释放解压的压缩页不会释放压缩页原数据，最后返回释放状态freed。成功释放为true。

4.2.13. buf_LRU_free_from_common_LRU_list

从buf_pool->lru_scan_itr.start()开始扫描LRU_list，如果扫描个数没达到BUF_LRU_SEARCH_SCAN_THRESHOLD或者是全表扫描则一直向下扫描。使用buf_flush_ready_for_replace判断页面是否能立即替换：先使用buf_page_in_file判断页面是否为文件页面类型之一：BUF_BLOCK_FILE_PAGE、BUF_BLOCK_ZIP_DIRTY、BUF_BLOCK_ZIP_PAGE；再调用buf_LRU_free_page判断页面是否能淘汰成功。此轮淘汰将淘汰压缩页原数据。

4.2.14. buf_LRU_free_page

尝试从LRU list中释放一个页面，中间有临时释放锁再加锁的逻辑，实现比较复杂。

  1. 先调用buf_page_can_relocate判断页面是否正在被读取，判断方法是查看页面是否正在被其他页面读取，如果在被读取则直接返回释放失败。
  2. 查看当前页面是否为被修改过的压缩页面，是的话页返回失败。
  3. 调用buf_LRU_block_remove_hashed将页面从page_hash表中删除。
  4. 如果是压缩页面的解压页，则再将压缩页面插入LRU_list（如果前一个页面不为空，则调用UT_LIST_INSERT_AFTER插入，如果前一个页面为空，则调用buf_LRU_add_block_low插入midpoint或者young_list头部），page_hash（使用HASH_INSERT），如果有必要的话还需要插入flush_list。
  5. 如果不是BUF_BLOCK_ZIP_PAGE类型，说明是脏页(BUF_BLOCK_ZIP_DIRTY)，使用buf_flush_relocate_on_flush_list插入放入flush_list合适的位置。
  6. 检查页面是否有自适应hash（adaptive hash index），有的话则删除，对应函数为btr_search_drop_page_hash_index。
  7. 调用buf_LRU_block_free_hashed_page将释放成功的，不再被page_hash索引的页面，放回free_list上。

buf_LRU_free_page有一个参数配置是否释放解压页的原压缩数据。buf_LRU_free_from_unzip_LRU_list中这个参数是false，即默认不删除压缩页的原数据。buf_LRU_free_from_common_LRU_list中这个参数是true，即将压缩页原数据删除。

4.2.15. buf_LRU_add_block_low

  1. 如果old参数为false，或者LRU_list的总长度小于BUF_LRU_OLD_MIN_LEN，将页面插入young_list的开头。否则插入old_list的头部之后。
  2. 调整 LRU_list长度，old_list头部位置等。如果LRU_list现在长于BUF_LRU_OLD_MIN_LEN，则将其初始化为young_list和old_list两部分。
  3. 用buf_page_belongs_to_unzip_LRU判断：如果当前页面是一个解压缩页面，则也同时将此页面插入unzip_LRU_list（buf_unzip_LRU_add_block）。

4.2.16. buf_flush_single_page_from_LRU

用来从淘汰一个页面，将其刷盘。并将页面从page_hash和LRU_list中删除，放入free_list。

  1. 加LRU_list锁进入for循环
  2. 从尾巴逐一先用buf_flush_ready_for_replace判断页面当前页面是否可以直接释放（检查oldest_modification==0，buf_fix_count==0，处于BUF_IO_NONE状态），是则调用buf_LRU_free_page将页面释放。
  3. 上一步骤没有成功，则调用buf_flush_ready_for_flush来将一个可以被刷盘的页面刷入磁盘（检查oldest_modification是否不等于0，页面是否在被读取，刷盘模式是否正确等）。是则调用buf_flush_page将页面单独同步刷盘。
  4. 上述两个步骤成功一个即可退出循环，释放锁，返回刷盘是否成功。

4.2.17. buf_relocate

将压缩页的bpage从LRU中删除，重新分配block，把bpage中的内容拷贝到block->page中，把dpage （block->page）插入bpage的位置。

5. 总结

本文第一部分从物理结构和逻辑结构介绍了InnoDB Buffer Pool的实现。第二部分介绍了Buffer Pool的初始化过程。第三部分介绍了官方为加速Buffer Pool初始化以及读写而引入的Buffer Pool预热功能。第四部分介绍了Buffer Pool页面读写的核心函数实现。希望本文能帮助更多读者理解Buffer Pool、用好Buffer Pool。
