7. OpenPLC — Validación con hardware

Se validó el programa de OpenPLC sobre el prototipo descrito en Montaje físico: ESP32 WROOM, DIP switch como sensores y cinco LED como lámparas. Convención: switch ON = 1 = nivel de 3,3 V en el GPIO.

7.1 Evidencia fotográfica de los estados

Figura 20. Nivel bajo (B3 B2 B1 = 001): se enciende únicamente el LED de H2.

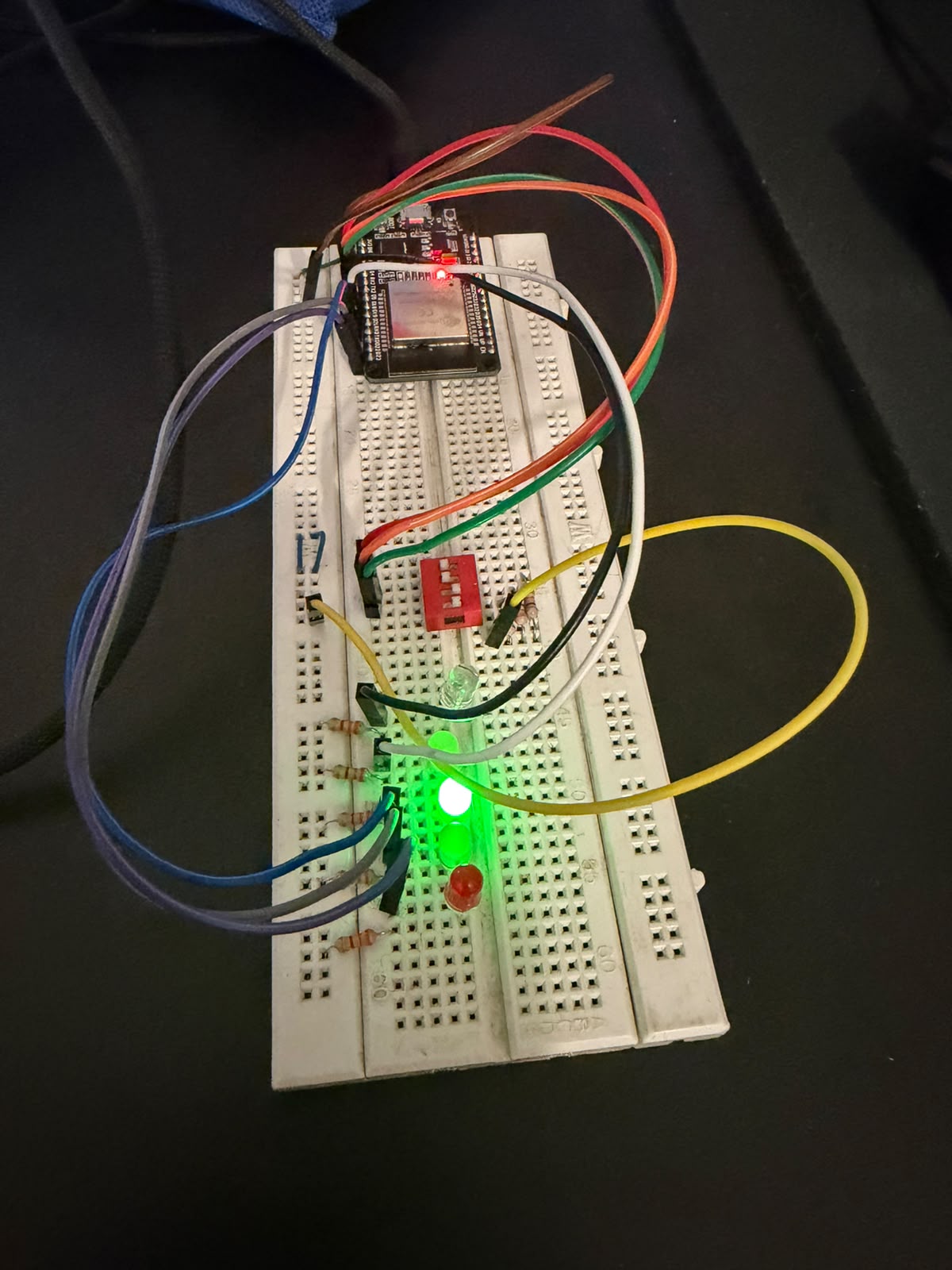

Figura 21. Nivel correcto (B3 B2 B1 = 011): se enciende el LED verde de H1.

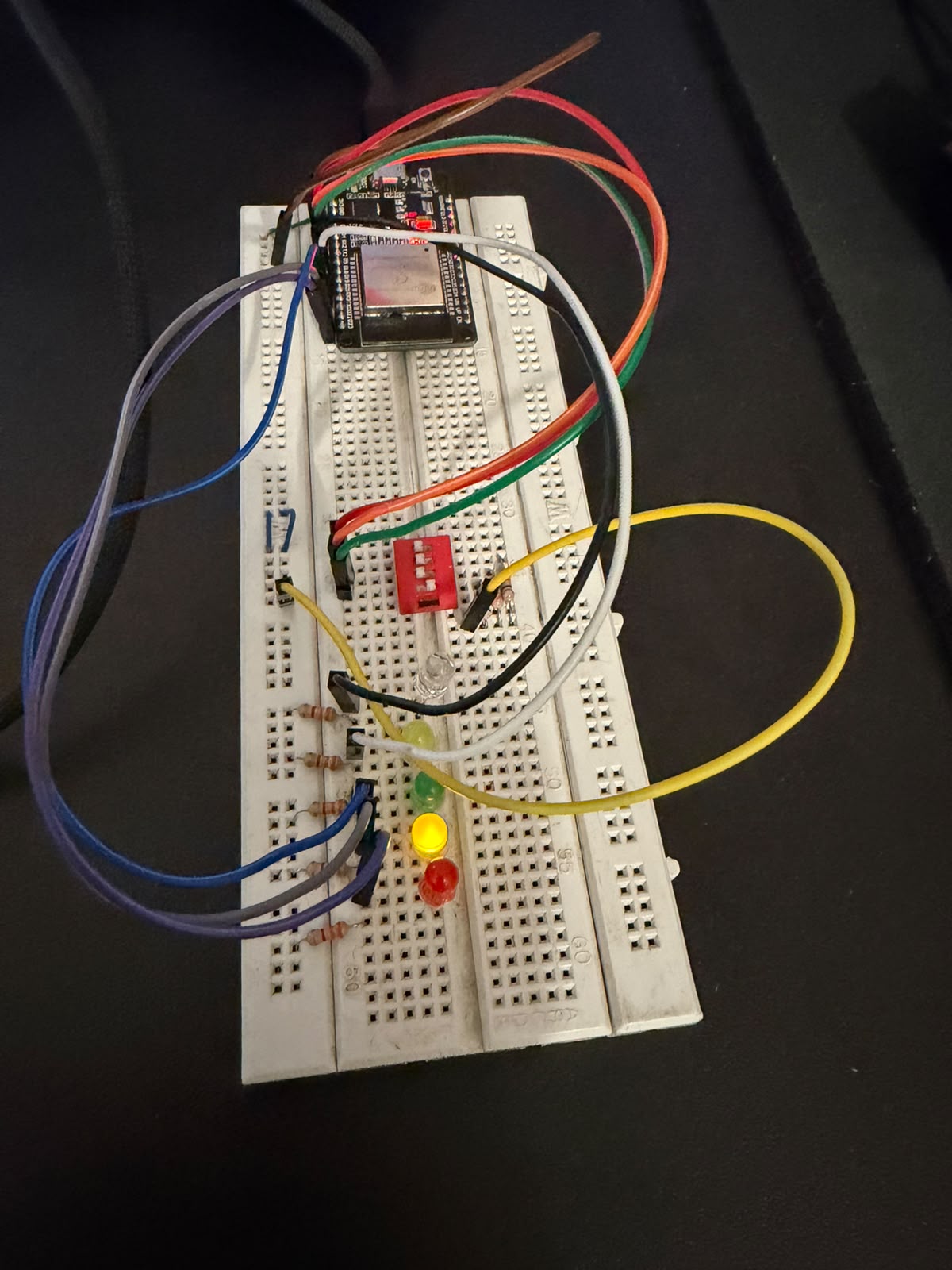

Figura 22. Rebose (B3 B2 B1 = 111): se enciende únicamente el LED de H3.

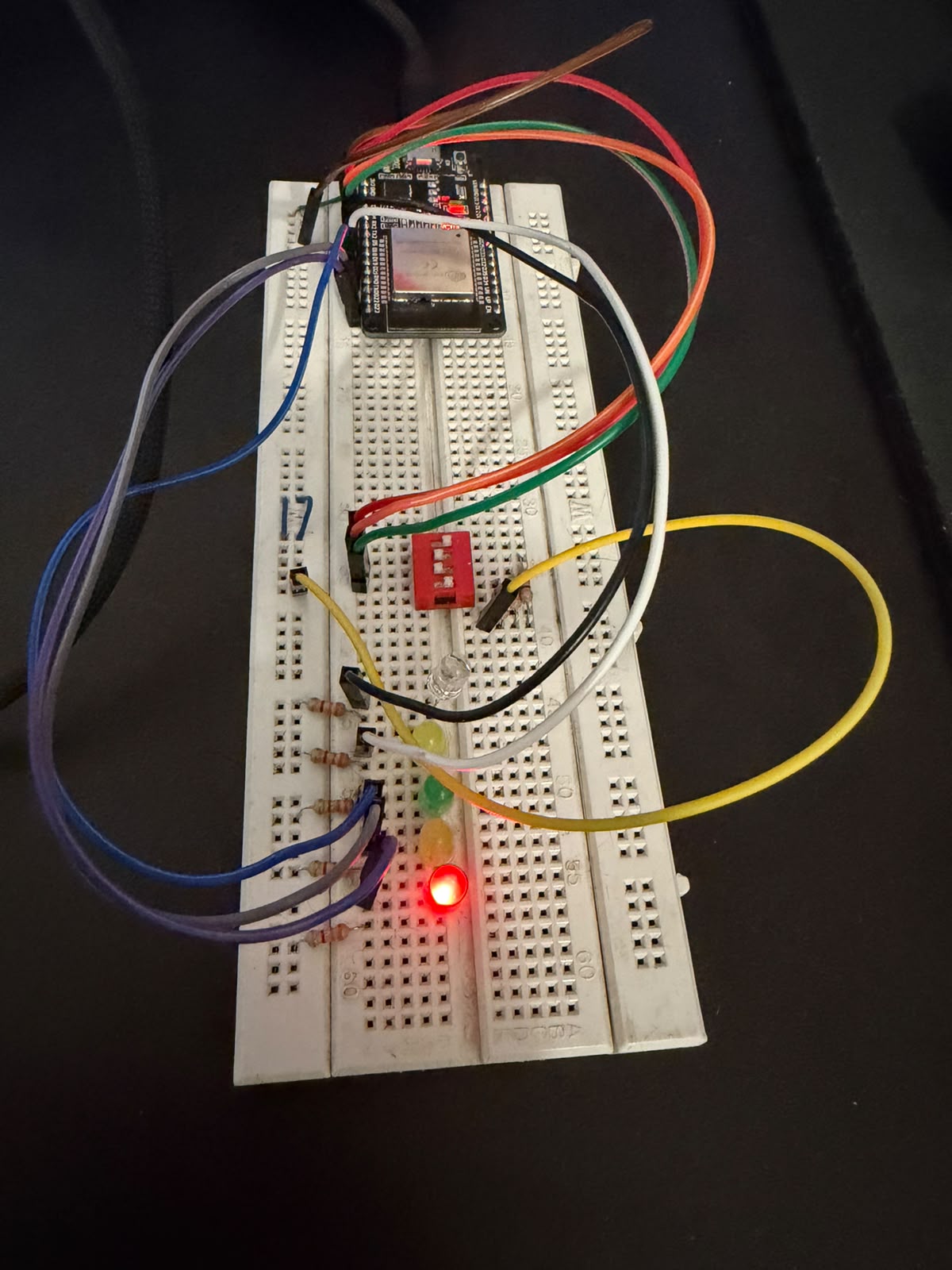

Figura 23. Error de sensor, caso 1: se enciende el LED rojo de H5 (combinación inválida).

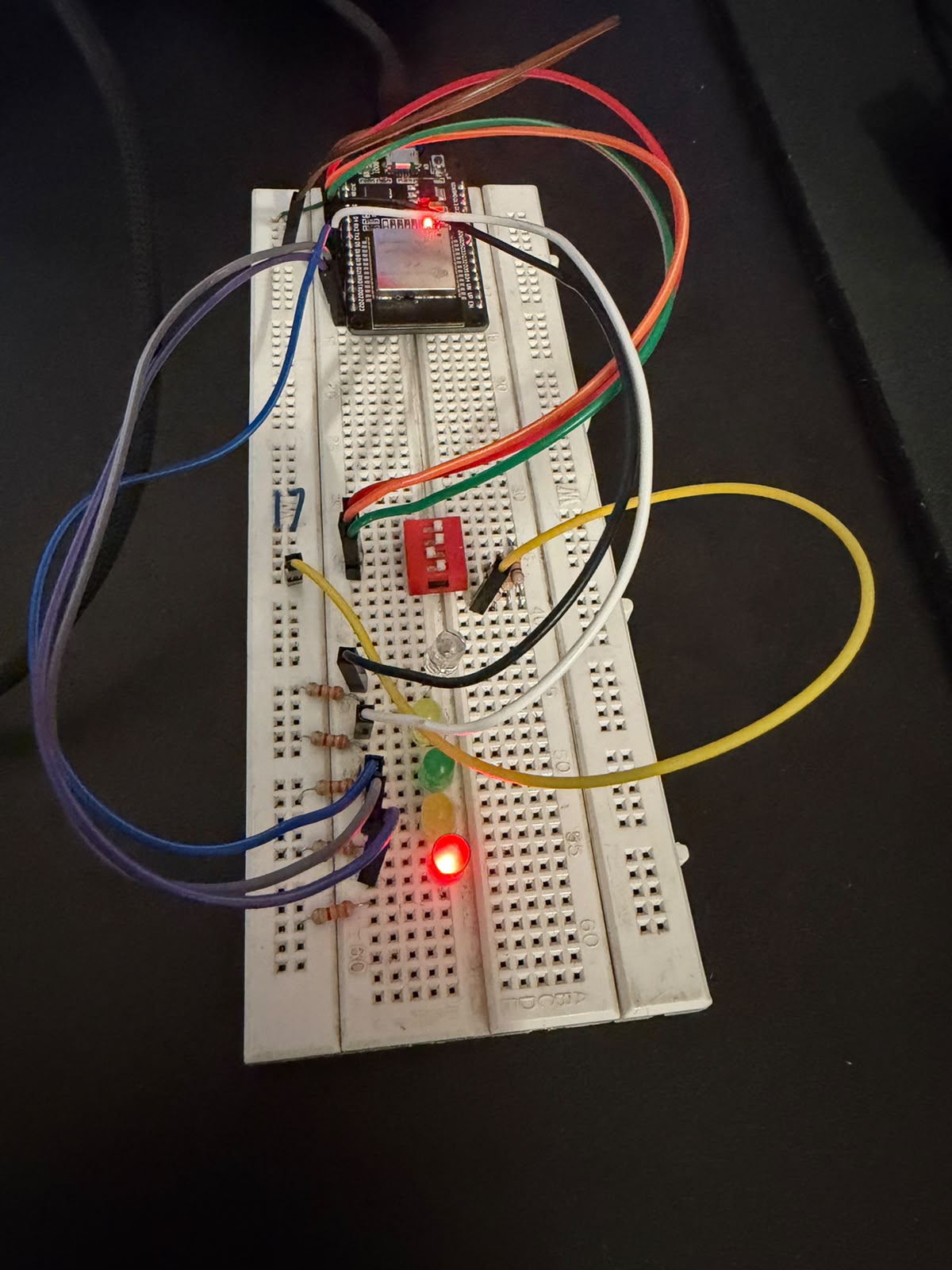

Figura 24. Error de sensor, caso 2: se enciende el LED rojo de H5 (otra combinación inválida).
