3. CODESYS — HMI (visualización Visualization)

La visualización representa todas las etapas del proceso: el nivel del líquido en el tanque, el estado de las cinco lámparas y un texto con el estado activo. Los tres sensores se simulan con botones.

3.1 Elementos y su comportamiento

Elemento	Variable enlazada	Comportamiento
Botones B1_TankEmpty, B2_MinLevel, B3_Overflow	PLC_PRG.B1_TankEmpty, B2_MinLevel, B3_Overflow	Conmutar variable booleana: cada clic activa/desactiva el sensor
Lámparas H1–H5 (elipses)	H1_NivelOK, H2_NivelBajo, H3_Parpadeo, H4_TanqueVacio, H5_Parpadeo	Cambio de color por estado de alarma (verde, amarillo, rojo); H3 y H5 parpadean
Rótulos junto a cada lámpara	—	Etiquetas descriptivas (p. ej. «H3 · NIVEL ALTO / REBOSE»)
Marcas B1, B2, B3 junto al tanque	—	Indican la altura de cada sensor
Líquido del tanque (4 rectángulos)	H4, H2, H1, H3	Aparición/desaparición mediante la propiedad Traer a primer plano: el rectángulo del estado activo se superpone a una tapa que oculta los demás
Texto de estado («TANQUE VACÍO», «NIVEL BAJO», «NIVEL CORRECTO», «REBOSE: ¡DETENER LLENADO!», «ERROR DE SENSOR: REVISAR B1/B2/B3»)	H4, H2, H1, H3, H5_Error	Campo de texto dinámico: cinco cajas de color superpuestas, cada una traída al primer plano por su variable; una tapa blanca oculta las inactivas
Título, subtítulo y rótulos de sección	—	Etiquetas estáticas

3.2 Decisiones de diseño

• Sin cálculos numéricos ni cadenas de texto en el Ladder. El nivel y el texto de estado se animan con la propiedad Traer a primer plano y una tapa, evitando variables STRING y bloques MOVE: el Ladder permanece idéntico al validado y portable a OpenPLC.
• Código de colores coherente con la señalización industrial: verde = normal, amarillo = precaución (bajo / rebose), rojo = vacío / error.
• Una sola lámpara de error (H5): se eliminó la lámpara adicional del primer diseño al unificar las condiciones de error.

3.3 Capturas

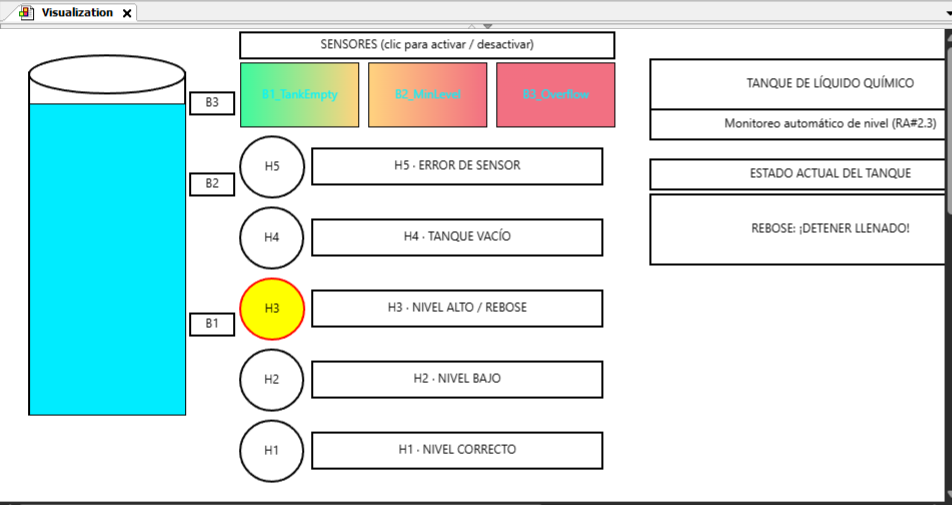

Figura 6. HMI en estado de rebose (B3·B2·B1 = 111): tanque lleno, texto «REBOSE: ¡DETENER LLENADO!» y H3 intermitente.
