Основное назначение
Модуль электронной нагрузки предназначен для тестирования блоков питания/аккумуляторов
Отличительные особенности:
- Просмотр и редактирование всех параметров на графическом дисплее
- Четыре режима: СС-постоянный ток, BAT-тестирование батарей, CR-постоянное сопротивление, CP-постоянная мощность
- Три программируемые кнопки (М1, М2, М3) для быстрого перехода между режимами.
- Программные защиты: превышения напряжения, превышения тока, превышения мощности, превышение температуры радиатора
- Автоматическое управление скоростью вентилятора охлаждения радиатора
- Коммутация нагрузки через РЕЛЕ или Полевой транзистор, выбирается в настройках.
- Логирование параметров на ПК или microSD карту
- Контроль значений через встроенный WEB интерфейс на ПК или телефоне.
- Сохранение всех параметров в энергонезависимой памяти.
- Обновление прошивки через web интерфейс по воздуху или microSD карту
Основные параметры
- Диапазон измерения напряжения 0-26В(INA219), 0-36В(INA226)
- Диапазон измерения/регулирования тока 0-15А
- Измерение емкости аккумуляторов 1-100 А*ч
- Поддержка LCD 128х64 на контроллерах ssd1306 и st7567s с I2C интерфейсом
Пространство адресов Modbus TCP
| Адрес | Формат данных | Параметр | Тип доступа |
|---|---|---|---|
| 0 | uint32 | время в формате unixtime | R |
| 2 | uint32 | объем свободной heap памяти | R |
| 4 | uint32 | время работы в us с момента подачи питания | R |
| 6 | uint16 | значение rssi для wi-fi сигнала | R |
| 512 | float | измеренное напряжение, В | R |
| 514 | float | измеренный ток, А | R |
| 516 | float | измеренная мощность, Вт | R |
| 518 | float | расчетное сопротивление, Ом | R |
| 520 | float | измеренная емкость батареи в режиме BAT, А*ч | R |
| 522 | float | заданная мощность, Вт | R/W |
| 524 | float | заданный току нагрузки, А | R/W |
| 526 | uint16 | управление/состояние реле [0-выкл] | R/W |
| 528 | float | измеренное значение температуры радиатора | R |
| 578 | uint16 | регистр состояния/управления логером | R/W |

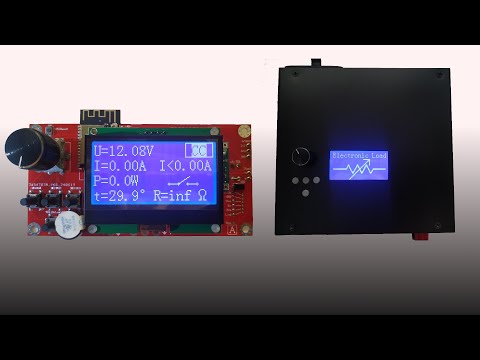

Общий вид модулей управления
Модуль управления с большим экраном (st7567s)
Модуль управления с малым экраном (ssd1306)
Сборка и тестирование электронной нагрузки
Схемотехника устройства
Принципиальная схема модуля управления
Фотографии экранов
Экран в режиме CC (постоянный ток)
Экран в режиме BAT (тестирование батарей)
Экран в режиме CR (постоянное сопротивление)
Экран в режиме CP (постоянная мощность)
Экран настроек (Settings)
Umax-Программное ограничение максимального напряжения электронной нагрузки, при превышении порога происходит отключение нагрузки и вкл. звуковая сигнализация и выводится сообщение на дисплей
Umdac-Напряжение на выходе dac esp32 при максимальном задании тока нагрузки
Imax-Программное ограничение максимального тока, задаётся исходя из возможностей используемых транзисторов, 15А-максимальное значение ограничено схемотехникой, при превышении порога происходит отключение нагрузки и вкл. звуковая сигнализация и выводится сообщение на дисплей
Pmax-Программное ограничение максимальной мощности, задаётся исходя из возможностей используемых транзисторов, при превышении порога происходит отключение нагрузки и вкл. звуковая сигнализация и выводится сообщение на дисплей
Rsh-Сопротивление шунта
Radd-Добавочное сопротивление проводов. Для компенсации напряжения на клеммах. U=Uizm+Iizm*Radd
Dchg.timer-установленный чекбокс разрешает задание таймера времени работы тестирования батарей, после истечения времени выходное реле размыкается. Максимально время HH:MM=24:59
Use_logger-установленный чекбокс после следующей перезагрузки разрешает меню логгера в WEB интерфейсе
LCD auto off-установленный чекбокс разрешает отключение дисплея после времени бездействия, которое отсчитывается с момента последнего взаимодействия с кнопками или энкодером. Дисплей на контроллере ssd1306 выключается полностью, на контроллере STxxx остаётся включенной подсветка
Buzzer off-включенный чекбокс отключает звук буззера
Rele[0]/Tran-r[1]- выбор режима коммутации нагрузки реле или полевой транзистор, синхронизируется со схемотехникой.
Enc reverse-настройка реверсивного управления с энкодера
ds18b20-включение поддержки датчика температуры.
tovh-значение максимальной температуры радиатора, при превышении порога происходит отключение нагрузки и вкл. звуковая сигнализация и выводится сообщение на дисплей
Ubias-напряжение смещения в mV, подбирается при настройке, значение отнимается от значения измеренного тока во всем диапазоне.
