1. MER (Modelo Entidade Relacionamento) O banco de dados está na versão 3.0, sendo mostrada a versão 1.0 a seguir, a versão 2.0 na sequência e por fim a terceira e atual versão do banco de dados, a versão 3.0:

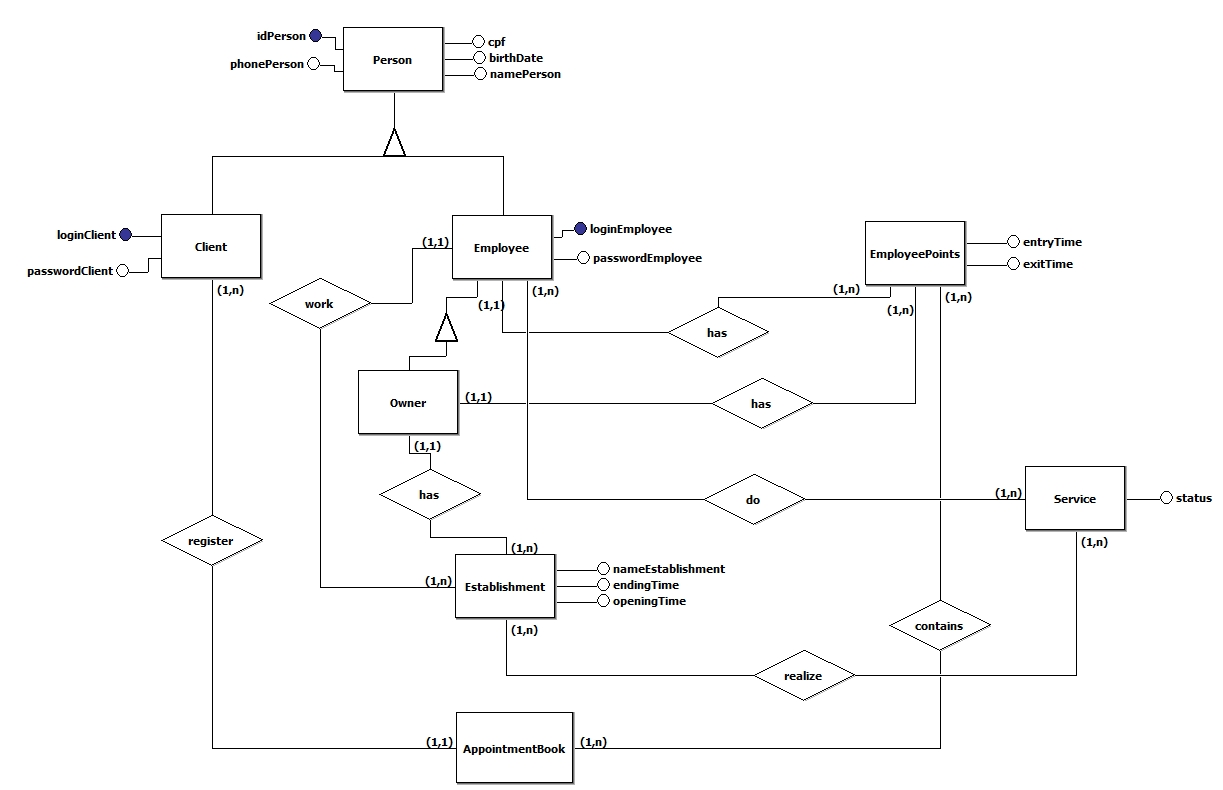

1.1 Primeira Versão do Banco de Dados (1.0) Clique aqui para visualizar a imagem ampliada

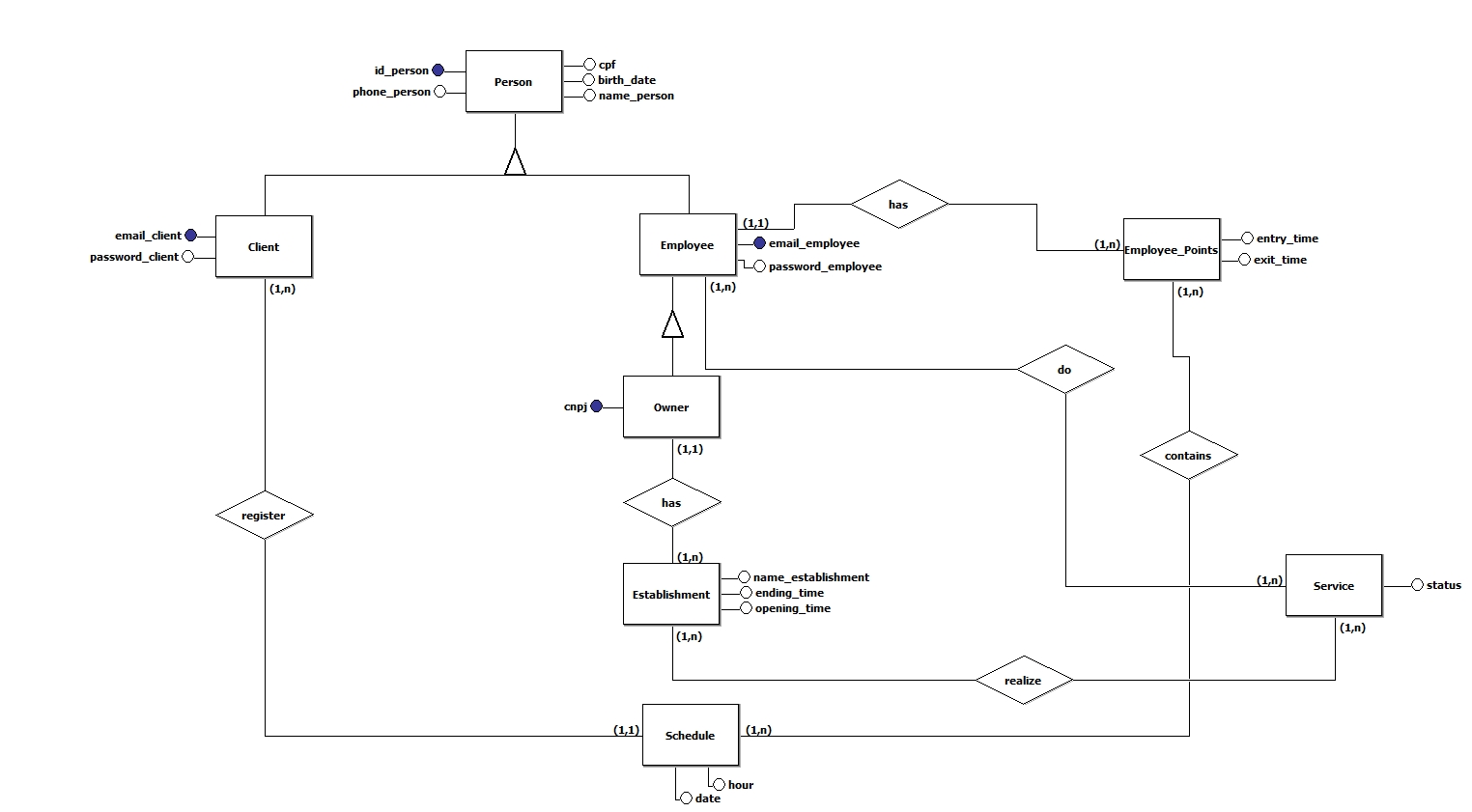

1.2 Segunda Versão do Banco de Dados (2.0) Clique aqui para visualizar a imagem ampliada

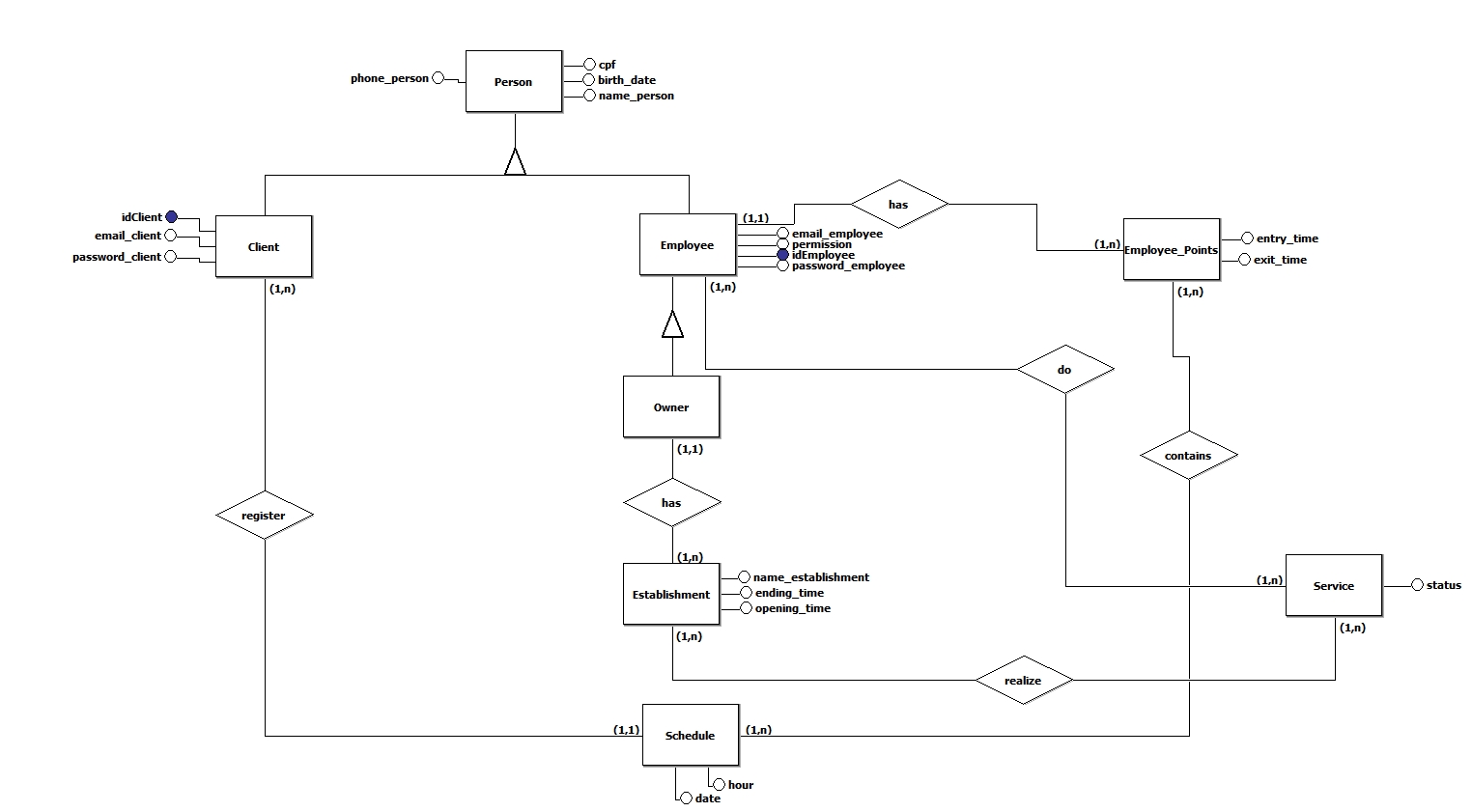

1.3 Terceira Versão (atual) do Banco de Dados (3.0) Clique aqui para visualizar a imagem ampliada
1.4 Dicionário de Dados - DD
Atributo Domínio Tamanho Formato Descrição
phone_person
Texto
14
(xx) 9xxxx-xxxx
número de telefone da pessoa
cpf
Texto
14
xxx.xxx.xxx-xx
cpf da pessoa
sexo
Texto
masculino ou feminino
name_person
Texto
26
nome da pessoa
Atributo Domínio Tamanho Formato Descrição
id_user
Numérico
atributo de identificação do cliente
email_client
Texto
26
[email protected] email para login no sistema
password_client
Texto
10
senha para login no sistema
Atributo Domínio Tamanho Formato Descrição
id_user
Numérico
atributo de identificação da pessoa
email_employee
Texto
26
[email protected] email para login no sistema
password_employee
Texto
10
senha para login no sistema
1.4.4 Entidade: Establishment
Atributo Domínio Tamanho Formato Descrição
name_establishment
Texto
26
ending_time
Texto
5
hh:mm
horário de fechamento do estabelecimento.
opening_time
Texto
5
hh:mm
horário de abertura do estabelecimento.
Atributo Domínio Tamanho Formato Descrição
hour
Texto
5
hh:mm
horário marcado.
date
Texto
10
hh:mm
data que será realizado o serviço.
Atributo Domínio Tamanho Formato Descrição
status
Texto
15
status do serviço, se ele está disponível ou não.
1.4.7 Entidade: Employee Points
Atributo Domínio Tamanho Formato Descrição
entry_time
Texto
5
hh:mm
horário de entrada do funcionário no estabelecimento.
exit_time
Texto
5
hh:mm
horário de saída do funcionário do estabelecimento.
