Lasertyöstössä leikattavat kappaleet, muodot tai kaiverrukset voi tuoda valmiina tiedostoina työstöaseman käyttötietokoneelle. Lasertyöstöaseman käyttöohjelmisto LaserCut 5.3 tunnistaa esimerkiksi *.ai (leikattavat muodot) ja *.bmp (kaiverrukset) muotoiset tiedostot. Jos kappaleen, muodon tai kaiverruksen haluaa suunnitella itse, niin esimerkiksi CorelDRAW suunnitteluohjelma soveltuu hyvin tähän tarkoitukseen.

Elektroniikkaluokan tietokoneilla on ohjelmaversio CorelDRAW X5. Aloittaessasi piirtämisen valitse view kuvakkeen alta itsellesi tarpeelliset ja käyttökelpoiset toiminnot. Esimerkiksi Snap to Grid, Snap to Guidelines ja Snap to Objects saattavat olla tarpeen. Niitä käytetään kun halutaan yhdistää erilliset muodot toisiinsa. Tämän jälkeen valitse Setup ja edelleen Grid and Ruler Setup... sitten voit säätää apuruudukon (Grid) mittakaavan sopivaksi. Tämä tapahtuu niin, että valitset kuinka monta apuruudukon viivaa tulee yhdelle millimetrille (esim. 2 viivaa/mm tarkoittaa, että voit asemoida piirtämäsi kappaleet 0,5 mm tarkkuudella siirrellessäsi niitä työpöydällä).

Tämän jälkeen voit aloittaa piirtämisen. Esimerkiksi työtilan vasemmassa reunassa olevia työkalupainikkeita voi käyttää perusmuotojen piirtämiseen. Valmis piirros tallennetaan export toiminnolla ohjelmasta haluttuun tallennuspaikkaan *.ai tyyppiseksi tiedostoksi. Jostain syystä lasertyöstöaseman käyttöohjelmisto LaserCut 5.3 ei tunnista suoraan muistitikulta tätä tiedostoa, vaan se on avattava ensin työstöaseman käyttökoneessa CorelDRAW ohjelmassa ja tallennettava export toiminnolla ohjelmasta käyttökoneelle haluttuun tallennuspaikkaan *.ai tyyppiseksi tiedostoksi. Vasta tämän jälkeen se voidaan avata LaserCut ohjelmassa.

dxf-tallennusmuoto voisi toimia suoraan usb-tikku-> laserCut5.3. -Heikki

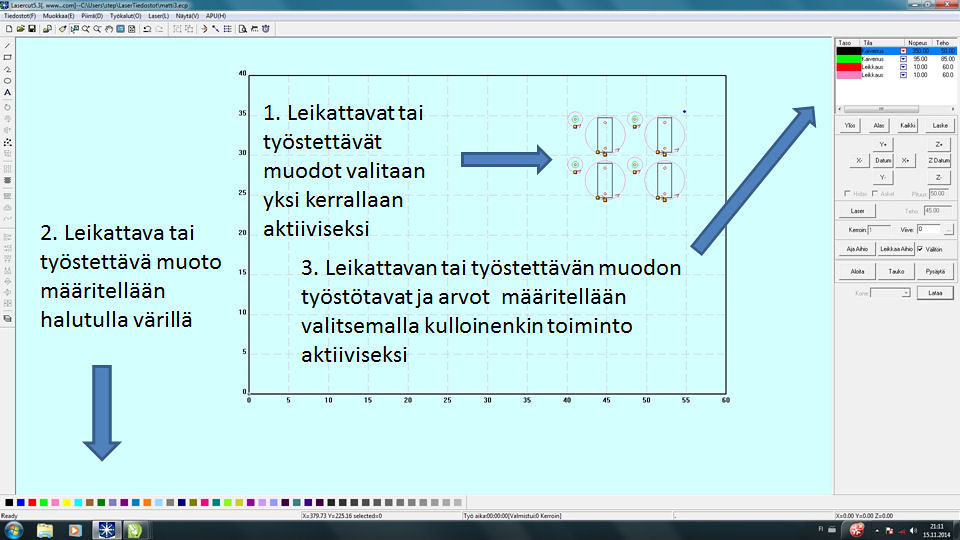

LaserCut ohjelmassa määritellään työstötavat, joita ovat esim. kaiverrus ja leikkaus. Työstöjärjestys suunnitellaan merkkaamalla työstettävät muodot eri väreillä. Sitten syötetään kullekin muodolle haluttu työstötapa sekä työstönopeus ja teho. Leikkauksessa määritellään myös kulmanopeus. Kulmanopeudella on merkitystä erityisesti hitaalla leikkausnopeudella ja suurella teholla leikattaessa kappaleita, joissa on kulmia sisältäviä muotoja.

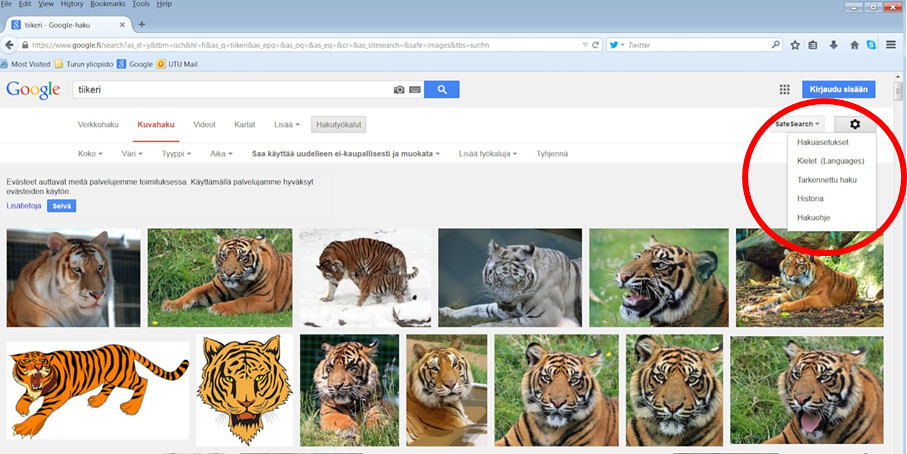

Voit käyttää laserkaiverruksen pohjana omia kuviasi tai internetistä löytyviä vapaasti levitettävissä ja muokattavissa olevia kuvia. Tällaisia kuvia löydät esim. Googlen avulla tekemällä ensin kuvahaun ja määrittelemällä asetuksista tarkennetun haun:

Valitse hakuun ehto vapaasti käyettävissä, jaettavissa ja muokattavissa. Tällaä tavoin haun tuloksena saat kuvia, joita saat vapaasti käyttää. Kopioi kuva Corel PHOTO-PAINT X5 -ohjelmaan. Valitse täällä Image --- Convert to Black and White...

Muuta kuva haluamaasi bmp -muotoon, rajaa kuva...

Tallenna kuva muistitikulle ja vie se LaserCut ohjelmaan!
