本科阶段做过的课程设计不算多，操作系统、编译原理各算一个，但其他课程的课设都有些潦草。国外大学有不少有趣的课程设计，较著名的有MIT 6.828的JOS，cmu 15-440分布式系统，MIT 6.830数据库原理等等。相比之下，国内有趣的课程设计比较少，南大的PA算是为数不多的好课设。 研究生选择在系统方向继续学习，再加上最近做的东西与qemu相关，南大的pa基于qemu实现，于是选择南大的PA继续熟悉计算机系统的运作。一可以实际体验编写系统的快感，二是看一看其他学校本科教学的内容。
理解"程序如何在计算机上运行"的根本途径是从"零"开始实现一个完整的计算机系统。 南京大学计算机科学与技术系计算机系统基础课程的小型项目 (Programming Assignment, PA)将提出x86架构的一个教学版子集n86, 指导学生实现一个功能完备的n86模拟器NEMU(NJU EMUlator), 最终在NEMU上运行游戏"仙剑奇侠传", 来让学生探究"程序在计算机上运行"的基本原理。
我选择了ics_pa2016来做(实际上只在github上找到了2016版)。
pa2016的代码：
https://github.com/NJU-ProjectN/ics2016
pa2016的实验说明（国内访问gitbook真的慢）：
https://nju-ics.gitbooks.io/ics2016-programming-assignment/content/
我所做的pa代码：
https://github.com/lixiao-c/NJU_icspa2016
PA需要以下环境(工具)：
1.linux操作系统（推荐Debian）
2.qemu-system-x86
3.gcc
4.gdb
5.vim
要求学生可以使用虚拟机(windows下VMware、virtualBox)或者容器(docker)，在上边安装系统。设计PA的几位学长为了本科教学也是煞费苦心，要求安装无图形界面的的Debian，编辑器使用vim，用git管理相关代码。
pa0主要是一些环境的安装和熟悉，里边有一些工具和相关知识的介绍链接，可以跳过。周末实现了PA1的内容，主要是为pa准备了monitor工具。

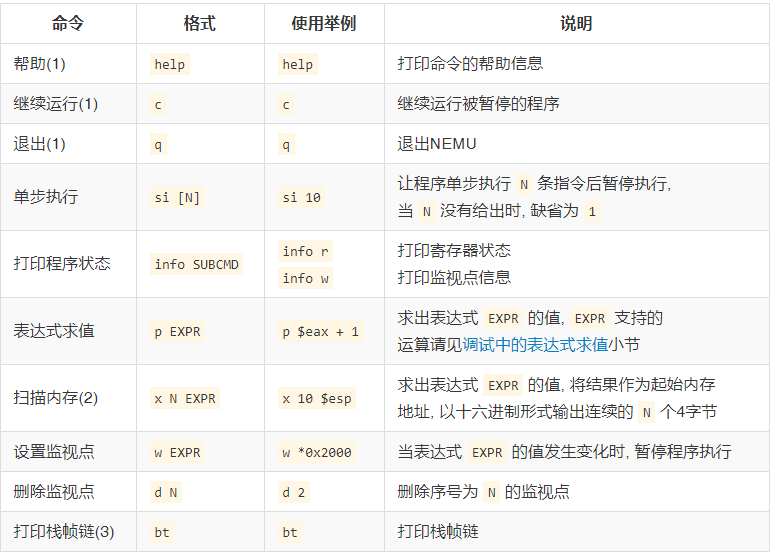

本部分要求实现一个简单的调试器(类似gdb)。其中打印栈帧在本次lab还无法完成，其他均可完成。
开始运行pa时，系统会在测试寄存器时assert，因为我们还没实现cpu的寄存器。对于i386架构，有25个寄存器，其中一大部分还是复用的，如eax与ah、al,所以只需要8*32大小内存即可。通过union结构实现的内存复用，便可以实现寄存器相关功能。
typedef struct {
union{
union {
uint32_t _32;
uint16_t _16;
uint8_t _8[2];
} gpr[8];
/* Do NOT change the order of the GPRs' definitions. */
struct{uint32_t eax, ecx, edx, ebx, esp, ebp, esi, edi;};
};
swaddr_t eip;
} CPU_state;
实现打印寄存器、打印内存、单步调试。首先我们可以看模拟器是如何与用户交互的(/nemu/src/monitor/debug/ui.c) main.c中，在执行完基本的初始化后，会执行ui_loop函数，其在ui.c中。这是一个while(true)的循环，会接受用户的输入，执行相应的操作(handle函数)，当handle函数return -1时，nemu便停止运行了。实现的新功能只需要添加到handle列表中，便可以运行了。
没啥好说的，info_watchpoint会在下文介绍。
static int cmd_info(char *args){
if(args[0]=='w')
info_watchpoint();
else if(args[0]=='r'){
printf("REG VALUE\n");
printf("eax 0x%x\n",reg_l(R_EAX));
printf("ecx 0x%x\n",reg_l(R_ECX));
printf("ebx 0x%x\n",reg_l(R_EDX));
printf("edx 0x%x\n",reg_l(R_EBX));
printf("esp 0x%x\n",reg_l(R_ESP));
printf("ebp 0x%x\n",reg_l(R_EBP));
printf("esi 0x%x\n",reg_l(R_ESI));
printf("edi 0x%x\n",reg_l(R_EDI));
printf("eip 0x%x\n",cpu.eip);
}
return 0;
}
这里的expr函数计算expr的值，会在下面介绍。利用swaddr_read可以将相应地址的值读出。
static int cmd_x(char *args){
int i=0;
int len=strlen(args);
while(i<len){
if(args[i]==' ')
break;
i++;
}
if(i==len){
printf("please input again\n");
return 0;
}
char str1[10],str2[32];
int j;
for(j=0;j<i;j++)
str1[j]=args[j];
str1[i]='\0';
for(j=0;j<len-i-1;j++)
str2[j]=args[i+1+j];
str2[len]='\0';
bool* success=malloc(1);
int num=expr(str1,success);
int addr=expr(str2,success);
printf("addr value\n");
for(i=0;i<num;i++)
printf("0x%x 0x%x\n",addr+i*4,swaddr_read(addr+i*4,4));
return 0;
}
这部分是让我比较兴奋的一部分，要求计算表达式的值，也就是上文的expr函数。进一步说就是简单编译器的模型。主要是词法分析和语法分析两部分。
需要实现的表达式计算主要是+、-、*、/以及 $+reg、0x+addr这几种。运算还有==、！=、&&、||、！、*(取值)。 可以得到以下正则式规则。
enum {
NOTYPE = 256, EQ, UEQ, AND, OR, NUM, HNUM, REG
};
static struct rule {
char *regex;
int token_type;
} rules[] = {
{"[0][x]([0-9,a-f,A-F]){1,8}",HNUM},
{"[$][a-z,A-Z]+",REG},
{"[0-9]+",NUM},
{"\\)",')'},
{"\\(",'('},
{"/",'/'},
{"\\*",'*'},
{"-", '-'},
{" +", NOTYPE}, // spaces
{"\\+", '+'}, // plus
{"==", EQ}, // equal
{"!=",UEQ},
{"!",'!'},
{"[&][&]",AND},
{"[|][|]",OR}
};
词法分析时，会遍历规则进行相应匹配，如果匹配成功就将其存到Token结构中，该结构记录token的类型，必要时记录token的值(num、hnum、reg等)。
语法分析主要利用递归思想，大致框架如下。其中check_parentheses检查是否表达式被括号包裹。
eval(p, q) {
if(p > q) {
/* Bad expression */
}
else if(p == q) {
/* Single token.
* For now this token should be a number.
* Return the value of the number.
*/
}
else if(check_parentheses(p, q) == true) {
/* The expression is surrounded by a matched pair of parentheses.
* If that is the case, just throw away the parentheses.
*/
return eval(p + 1, q - 1);
}
else {
/* We should do more things here. */
op = the position of dominant operator in the token expression;
val1 = eval(p, op - 1);
val2 = eval(op + 1, q);
switch(op_type) {
case '+': return val1 + val2;
case '-': /* ... */
case '*': /* ... */
case '/': /* ... */
default: assert(0);
}
}
}
根据运算符的优先级，可以通过该架构构建我们的语法分析机制。其BNF(产生式)如下,代码较多，具体实现代码参见/nemu/src/monitor/debug/expr.c：
<expr> ::= <decimal-number>
| <hexadecimal-number> # 以"0x"开头
| <reg_name> # 以"$"开头
| "(" <expr> ")"
| <expr> "+" <expr>
| <expr> "-" <expr>
| <expr> "*" <expr>
| <expr> "/" <expr>
| <expr> "==" <expr>
| <expr> "!=" <expr>
| <expr> "&&" <expr>
| <expr> "||" <expr>
| "!" <expr>
| "*" <expr> # 指针解引用
本阶段实现了监视点(watchpoint)机制。类似gdb中的breakpoint的实现，我们可以设置、删除、查看监视点。
首先，我们需要一个结构来存储监视点。这个结构WP保存在nemu/include/monitor/watchpoint.h。系统默认最多设置32个监视点，使用两个链表记录监视点状态(free or active)。首先要实现创建和删除监视点的函数new_wp和free_wp，主要是链表的操作，代码参见nemu/src/monitor/watchpoint.c。
其次，现在监视点的结构中记录的内容过少，只用no(编号)和next(你懂得)。为了实现，监视点记录的内容变化时，系统就暂停的目标，我们需要增加两个变量，记录监视点的expr及其值：
typedef struct watchpoint {
int NO;
struct watchpoint *next;
/* TODO: Add more members if necessary */
char expr[32];
uint32_t expr_record_val;
} WP
watchpoint的作用在于可以让程序停下来，所以在cpu执行每一次，都要判断一下监视点对应的expr是否发生了变化。在/nemu/src/monitor/cpu-exec.c,添加如下代码。其中check_watchpoint会检查active的监视点是否发生变化。如变化，nemu的状态就变为STOP，等待用户的下一步命令。
/* TODO: check watchpoints here. */
if(!check_watchpoint()) {
nemu_state = STOP;
ui_mainloop();
}
同时，在ui部分加入一系列控制函数，如cmd_w（添加监视点）、cmd_d（删除监视点）、cmd_info（打印监视点信息）。
断点的功能是让程序暂停下来, 从而方便查看程序某一时刻的状态. 事实上, 我们可以很容易地用监视点来模拟断点的功能:
w $eip ！= ADDR
其中 ADDR 为设置断点的地址. 这样程序执行到 ADDR 的位置时就会暂停下来。
本部分主要强调了i386手册(武功秘籍)的重要性，是计算机系统的武功秘籍。i386手册地址如下：
http://www.logix.cz/michal/doc/i386/manual.htm
一起IA_32的开发者手册(操作系统经常用到)：
https://software.intel.com/en-us/articles/intel-sdm?iid=tech_vt_tech+64-32_manuals
本部分到此结束！
