Brukstilfelle - Finn planer for flate

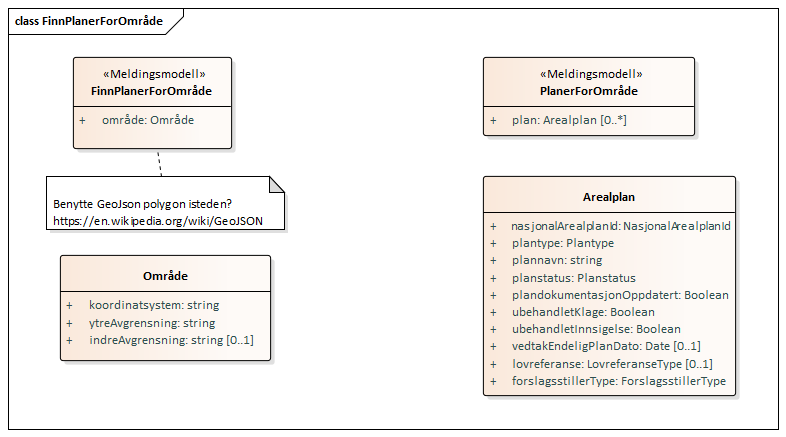

Modell fra GI-Plan

Dette er en tidlig modell som ble brukt for arbeidet med skjema.

Da ble det kalt område men i Fiks Plan oppdaget vi at Flate var mer korrekt navn på objektet.

Det kan være noen avvik mot klassediagrammene slik de er utledet fra skjema.

Meldingstyper

Meldingstype: no.ks.fiks.plan.v2.innsyn.arealplaner.finn.for.flate

• Json Schema
• Eksempel

Forventet resultat: no.ks.fiks.plan.v2.innsyn.arealplaner.finn.resultat

• Json Schema

• Eksempel

Sekvensdiagram

Klassediagrammer fra skjema

Disse klassediagrammene er utledet av skjema og er separert da de blir generert fra hvert skjema for seg selv. Når Fiks Plan er ferdig og det ikke skal gjøres noen flere endringer kan vi få alt inn i samme diagram.

Finn arealplaner for matrikkelenhet

Skjema: no.ks.fiks.plan.v2.innsyn.arealplaner.finn.for.matrikkelenhet.schema.json

Flate

Skjema: no.ks.fiks.plan.v2.felles.flate.schema.json

Finn arealplaner for flate resultat

Skjema: no.ks.fiks.plan.v2.innsyn.arealplaner.finn.resultat.schema.json

Arealplan

Skjema: no.ks.fiks.plan.v2.felles.arealplan.schema.json

NasjonalArealplanId

Skjema: no.ks.fiks.plan.v2.felles.nasjonalarealplanid.schema.json

Test-kode

Det er skrevet enkel test-kode som validerer mot skjema og viser hvordan man kan bygge en melding sammen med de genererte modellene basert på skjema.

Dette finner man her: FinnArealplanerForFlateTests.cs
