Brukstilfelle - Finn planer

Tjenesten "Finn Arealplaner" gir mulighet for å søke og finne areaplan(er) i planregister for gitt søkekriterie.

Modell fra GI-Plan

Dette er en tidlig modell som ble brukt for arbeidet med skjema. Det kan være noen avvik mot klassediagrammene slik de er utledet fra skjema.

Meldingstyper

Meldingstype: no.ks.fiks.plan.v2.innsyn.arealplaner.finn

Json Schema

Eksempel

Forventet resultat: no.ks.fiks.plan.v2.innsyn.arealplaner.finn.resultat

Json Schema

Returmelding

Sekvensdiagram

Klassediagrammer fra skjema

Disse klassediagrammene er utledet av skjema og er separert da de blir generert fra hvert skjema for seg selv. Når Fiks Plan er ferdig og det ikke skal gjøres noen flere endringer kan vi få alt inn i samme diagram.

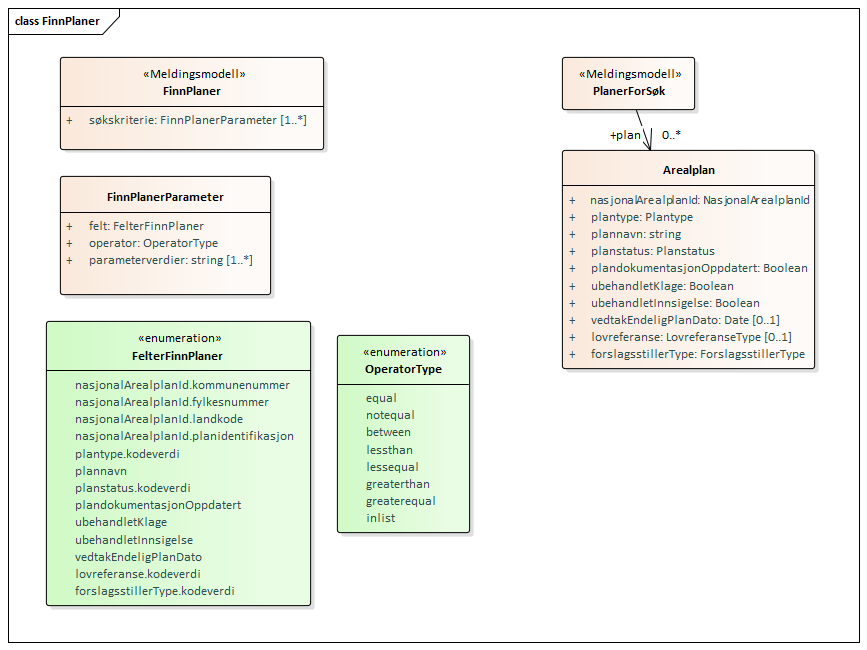

Finn arealplaner

Skjema: no.ks.fiks.plan.v2.innsyn.arealplaner.finn.schema.json

Finn arealplaner resultat

Skjema: no.ks.fiks.plan.v2.innsyn.arealplaner.finn.resultat.schema.json

Arealplan

Skjema: no.ks.fiks.plan.v2.felles.arealplan.schema.json

NasjonalArealplanId

Skjema: no.ks.fiks.plan.v2.felles.nasjonalarealplanid.schema.json

Test-kode

Det er skrevet enkel test-kode som validerer mot skjema og viser hvordan man kan bygge en melding sammen med de genererte modellene basert på skjema.

Dette finner man her: FinnArealplanerTests.cs
