简介

物联网是将嵌入式系统技术、移动技术、网页技术全都融合在一起的，其发展的灵魂是以用户体验为核心，特点是与硬件、网络、平台、服务等完全不同的产业领域的相关者直接合作或者融合。随着物联网的发展，其热度不断增加，目前国内外已有多个成熟物联网平台，但绝大部分物联网平台都是面向专业开发人员，操作复杂，上手困难。为此我们推出了OBLOQ物联网模块，搭配DFRobot自有的物联网平台，大大降低了物联网的使用门槛。 OBLOQ是一款基于ESP8266设计的IIC接口转WIFI物联网模块，用以接收和发送物联网信息。尺寸紧凑，价格低，接口简单，即插即用，适用于3.3V~5V的控制系统。软件编程简单，无需复杂的基础知识，就能迅速搭建出一套物联网应用。板载固件升级开关，可方便的进行固件的升级。

技术规格

供电电压：3.3~5.0V
工作电流：<240mA
接口类型：Gravity UART 4PIN
接口速率：9600
无线模式：IEEE802.11b/g/n
加密类型：WPA WPA2/WPA2–PSK
无线频率：2.4GHz
产品尺寸：35mm * 32mm / 1.38inch * 1.26inch
内置协议：TCP/IP 协议栈

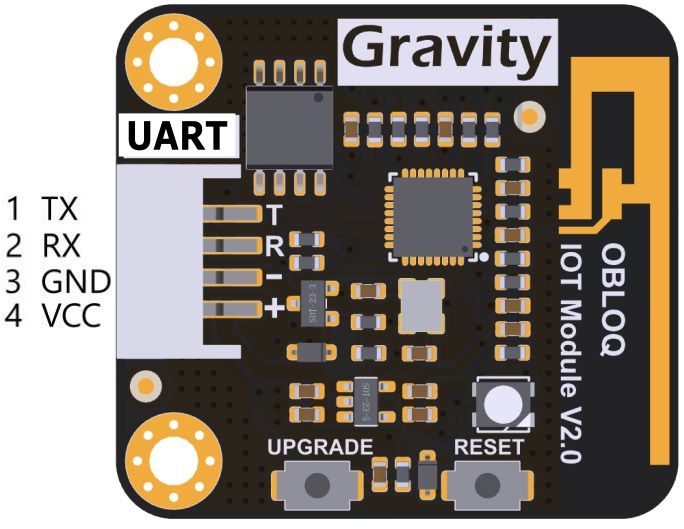

引脚说明

| | | | ----------------------------------------------- | | | : OBLOQ引脚说明 | |


标号	名称	功能描述
1	TX	串口发送端
2	RX	串口接收端
3	GND	地
4	VCC	电源

引脚定义

EASY IOT教程

OBLOQ模块具备的两个基础功能：发送数据到物联网和接收物联网数据。下面通过实验演示这两个功能：

Arduino读取温度传感器LM35数据，通过OBLOQ模块发送温度数据到物联网设备。
物联网设备发送数据，OBLOQ接收数据并发送给Arduino,Arduino再通过串口显示接收的数据。

扩展程序，可实现更强大的功能，如：监听多个设备(一个OBLOQ最多监听5个物联网设备)，发送多个传感器数据，远程控制继电器，小灯，风扇等等设备。

准备工作

硬件准备
- 1 x Arduino UNO控制板
- 1 x 模拟LM35线性温度传感器
- 1 x OBLOQ模块
- 若干连接线
软件
- Arduino IDE (1.0.x或1.8.x)，点击下载Arduino IDE，下载完成后安装！
- makecode库地址：https://github.com/DFRobot/pxt-ObloqV1
创建物联网设备
- 点击链接：物联网，注册账号并登陆。
- 登录后，点击菜单栏的工作间，进入工作间后可点击“+”号创建物联网设备，程序中通过绑定设备的Topic来完成对特定设备的消息发送和接收。
- 下面演示创建一个设备Button:
  - 1.进入菜单栏工作间
  - 2.点击“+”号创建物联网设备，创建成功会出现一个新设备，第一次创建设备名为新设备1
  - 3.将鼠标移动至设备名，会出现铅笔状小图标，点击铅笔小图标可修改设备名，修改为Button。
  - 4.记录账号相关信息：Iot_id(user),Iot_pwd(password),Client ID和设备Topic，其中Iot_id和Iot_pwd可点击左侧状态栏的小眼睛图标查看。

File:进入工作间.png|进入工作间 File:点击+号.png|点击+号 File:修改设备名.png|修改设备名 File:成功创建设备Button.png|成功创建设备Button

硬件连接

OBLOQ模块的TX,RX,GND和VIN引脚分别连接到Arduino UNO的D10,D11,GND和VCC引脚，温度传感器LM35连接到A0引脚。可通过修改程序来自定义相关引脚，此次测试硬件连接参考下图：

File:OBLOQ和LM35.png|发射和接收（无扩展板）

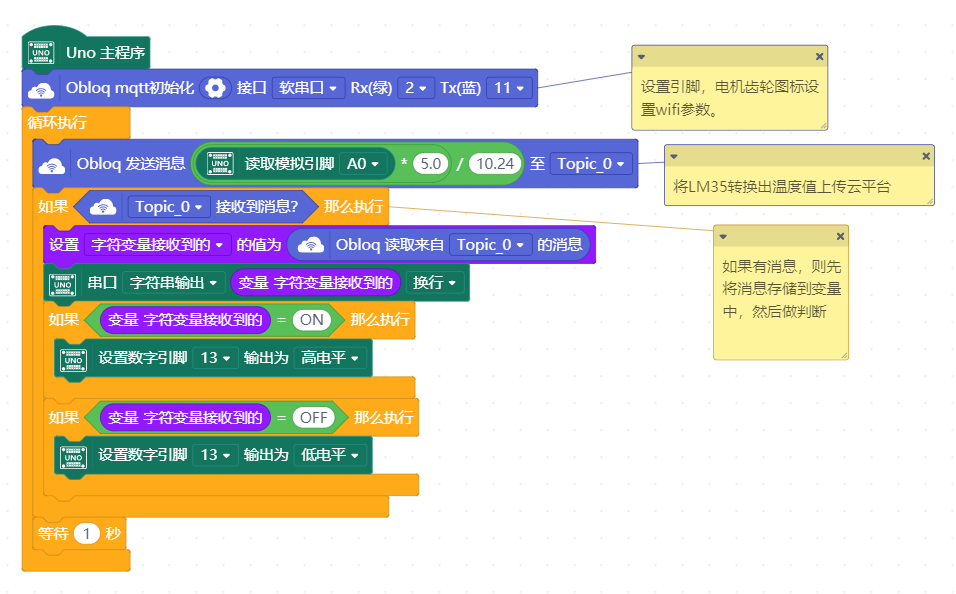

Mind+(基于Scratch3.0）图形化编程

1、下载及安装软件。下载地址：http://www.mindplus.cc 详细教程：Mind+基础wiki教程-软件下载安装 2、切换到“上传模式”。详细教程：Mind+基础wiki教程-上传模式编程流程 3、“扩展”中选择“主控板”中的“Arduino Uno” ,扩展小模块选择“通信模块”中的“OBLOQ物联网模块”。详细教程：Mind+基础wiki教程-加载扩展库流程 4、进行编程，程序如下图： 5、菜单“连接设备”，“上传到设备”

'''注意： 1、需点击"OBLOQ初始化"上的齿轮图标设置wifi和easyiot网站参数。 2、绿色引脚只能选择2或者3号引脚。 3、上传完毕点击软件右下方小黑窗（串口监视器），点击打开串口，即可查看从网页上发送的数据。 4、可以使用小程序查看数据了，微信小程序中搜索“easyiot”即可。

'''

Arduino ide代码编程

发送传感器数据

实现功能：Arduino读取温度传感器LM35数据，通过OBLOQ模块发送温度数据到物联网设备。修改代码中以下信息，然后烧录代码到Arduino UNO。

//you need change all these according to your own situations
#define WIFISSID "DFRobot-guest"                    //wifi账号
#define WIFIPWD  "dfrobot@2017"                     //wifi密码
#define SERVER   "iot.dfrobot.com.cn"               //Iot主机地址，此处不用更改
#define PORT     1883                               //Iot连接端口，此处不用更改
#define IOTID    "r1qHJFJ4Z"                        //iot_id,创建设备的时候记录的相关信息
#define IOTPWD   "SylqH1Y1VZ"                       //iot_pwd,创建设备的时候记录的相关信息
...
...
publish("Hy6z0Pb1G",(String)temperature); ; //向Hy6z0Pb1G设备发送温度数据
...

样例代码


/*代码内容简介：每隔一段时间，向指定DF-IoT物联网设备发送消息，消息内容是此时读取的LM35温度数据*/

#include <Arduino.h>
#include <SoftwareSerial.h>


#define WIFISSID "DFRobot-guest"
#define WIFIPWD  "dfrobot@2017"
#define SERVER   "iot.dfrobot.com.cn"
#define PORT     1883
#define IOTID    "r1qHJFJ4Z"
#define IOTPWD   "SylqH1Y1VZ"


const String separator = "|";
bool pingOn = true;
bool obloqConnectMqtt = false;
static unsigned long pingInterval = 2000;
static unsigned long sendMessageInterval = 10000;
unsigned long previousPingTime = 0;
unsigned long previousSendMessageTime = 0;

//wifi异常断开检测变量
bool wifiConnect = false;
bool wifiAbnormalDisconnect = false;

//mqtt因为网络断开后重新连接标志
bool mqttReconnectFlag = false;

SoftwareSerial softSerial(10,11);

enum state{
    WAIT,
    PINGOK,
    WIFIOK,
    MQTTCONNECTOK
}obloqState;

/********************************************************************************************
Function    : sendMessage
Description : 通过串口向OBLOQ发送一次消息
Params      : �
Return      : �
********************************************************************************************/
void sendMessage(String message)
{
    softSerial.print(message+"\r");
}

/********************************************************************************************
Function    : ping
Description : 通过串口向OBLOQ发送一次字符串"|1|1|"，尝试与OBLOQ取得连接
Params      : �
Return      : �
********************************************************************************************/
void ping()
{
    String pingMessage = "|1|1|";
    sendMessage(pingMessage);
}

/********************************************************************************************
Function    : connectWifi
Description : 连接wifi
Params      : ssid 连接wifi的ssid；pwd 连接wifi的password
Return      : �
********************************************************************************************/
void connectWifi(String ssid,String pwd)
{
    String wifiMessage = "|2|1|" + ssid + "," + pwd + separator;
    sendMessage(wifiMessage);
}

/********************************************************************************************
Function    : connectMqtt
Description : 连接DF-IoT
Params      : server 物联网网址；port 端口；iotid 物联网登录后分配的iotid；iotpwd 物联网登录后分配的iotpwd
Return      : �
********************************************************************************************/
void connectMqtt(String server, String port, String iotid, String iotpwd)
{
    String mqttConnectMessage = "|4|1|1|" + server + separator + port + separator + iotid + separator + iotpwd + separator;
    sendMessage(mqttConnectMessage);
}


/********************************************************************************************
Function    : reconnectMqtt
Description : 重新连接DF-IoT
Params      : �
Return      : �
********************************************************************************************/
void reconnectMqtt()
{
    String mqttReconnectMessage = "|4|1|5|";
    sendMessage(mqttReconnectMessage);
}


/********************************************************************************************
Function    : publish
Description : 向DF-IoT物联网设备发送信息
Params      : topic DF-IoT物联网设备编号；message 发送的消息内容
Return      : �
********************************************************************************************/
void publish(String topic,String message)
{
    String publishMessage = "|4|1|3|" + topic + separator + message + separator;
    sendMessage(publishMessage);
}

/********************************************************************************************
Function    : handleUart
Description : 处理串口传回的数据
Params      : �
Return      : �
********************************************************************************************/
void handleUart()
{
    while(softSerial.available() > 0)
    {
        String receivedata = softSerial.readStringUntil('\r');
        const char* obloqMessage = receivedata.c_str();
        if (strcmp(obloqMessage, "|1|1|") == 0)
        {
            Serial.println("Pong");
            pingOn = false;
            obloqState = PINGOK;
        }
        if(strcmp(obloqMessage, "|2|1|") == 0)
        {
            if(wifiConnect)
            {
                wifiConnect = false;
                wifiAbnormalDisconnect = true;
            }
        }
        else if (strstr(obloqMessage,"|2|3|") != NULL && strlen(obloqMessage) != 9)
        {
            Serial.println("Wifi ready");
            wifiConnect = true;
            if(wifiAbnormalDisconnect)
            {
                wifiAbnormalDisconnect = false;
                return;
            }
            obloqState = WIFIOK;
        }
        else if (strcmp(obloqMessage, "|4|1|1|1|") == 0)
        {
            Serial.println("Mqtt ready");
            obloqConnectMqtt = true;
            if(mqttReconnectFlag)
            {
                mqttReconnectFlag = false;
                return;
            }
            obloqState = MQTTCONNECTOK;
        }
    }
}

/********************************************************************************************
Function    : sendPing
Description : 每隔pingInterval一段时间，通过串口向OBLOQ ping一次
Params      : �
Return      : �
********************************************************************************************/
void sendPing()
{
    if(pingOn && millis() - previousPingTime > pingInterval)
    {
        previousPingTime = millis();
        ping();
    }
}

/********************************************************************************************
Function    : execute
Description : 根据OBLOQ的状态，进行下一步相应操作。
Params      : �
Return      : �
********************************************************************************************/
void execute()
{
    switch(obloqState)
    {
        case PINGOK: connectWifi(WIFISSID,WIFIPWD); obloqState = WAIT; break;
        case WIFIOK: connectMqtt(SERVER,String(PORT),IOTID,IOTPWD);obloqState = WAIT; break;
        case MQTTCONNECTOK : obloqState = WAIT; break;
        default: break;
    }
}

/********************************************************************************************
Function    : checkWifiState
Description : 检查wifi状态,如果检测到wifi热点断开会间隔1分钟去重新连接wifi
Params      : �
Return      : �
********************************************************************************************/
void checkWifiState()
{
    static unsigned long previousTime = 0;
    static bool reconnectWifi = false;
    if(wifiAbnormalDisconnect && millis() - previousTime > 60000)
    {
        previousTime = millis();
        Serial.println("Wifi abnormal disconnect");
        reconnectWifi = true;
        obloqConnectMqtt = false;
        connectWifi(WIFISSID,WIFIPWD);
    }
    if(!wifiAbnormalDisconnect && reconnectWifi)
    {
        reconnectWifi = false;
        mqttReconnectFlag = true;
        Serial.println("Reconnect mqtt");
        reconnectMqtt();
    }

}

/********************************************************************************************
Function    : getTemp
Description : 获得LM35测得的温度
Params      : �
Return      : �
********************************************************************************************/
float getTemp()
{
    uint16_t val;
    float dat;
    val=analogRead(A0);//Connect LM35 on Analog 0
    dat = (float) val * (5/10.24);
    return dat;
}

void setup()
{
    Serial.begin(9600);
    softSerial.begin(9600);
}

void loop()
{
    sendPing();
    execute();
    handleUart();
    checkWifiState();

    if(obloqConnectMqtt && millis() - previousSendMessageTime > 5000) //每隔5s，向Hy6z0Pb1G设备发送消息，消息内容是此时读取的LM35温度数据
    {
        previousSendMessageTime = millis();
        //获取温度数据
        float temperature = getTemp();
        Serial.println(temperature);
        publish("Hy6z0Pb1G",(String)temperature);

    }
}

结果演示

程序烧录成功后，复位OBLOQ模块，再复位Arduino。当没有连接wifi的时候，OBLOQ指示灯显示红色，正在连接wifi时显示蓝色，连接到wifi后，OBLOQ指示灯显示绿色。打开Arduino串口，观察上传到EASY IOT设备的数据。登录EASY IOT打开工作间，点击设备下方的查看详情可查看上传的温度数据。

File:LM35温度数据.png|LM35温度数据 File:接收到的LM35温度数据.png|物联网端设备数据

监听EASY IOT设备

实现功能：物联网设备发送数据，OBLOQ接收数据并发送给Arduino,Arduino再通过串口显示接收的数据。修改代码中以下信息，然后烧录代码到Arduino UNO。

//you need change all these according to your own situations
#define WIFISSID "DFRobot-guest"                    //wifi账号
#define WIFIPWD  "dfrobot@2017"                     //wifi密码
#define SERVER   "iot.dfrobot.com.cn"               //Iot主机地址，此处不用更改
#define PORT     1883                               //Iot连接端口，此处不同更改
#define IOTID    "r1qHJFJ4Z"                        //iot_id,创建设备的时候记录的相关信息
#define IOTPWD   "SylqH1Y1VZ"                       //iot_pwd,创建设备的时候记录的相关信息
...
...
subscribeSingleTopic("Hy6z0Pb1G");;                  //监控一个设备，设备号为"Hy6z0Pb1G"
...

样例代码


/*代码内容简介：在DF-IoT物联网监听设备号（topic）为Hy6z0Pb1G的物联网设备*/

#include <Arduino.h>
#include <SoftwareSerial.h>

#define WIFISSID "DFRobot-guest"
#define WIFIPWD  "dfrobot@2017"
#define SERVER   "iot.dfrobot.com.cn"
#define IOTID    "r1qHJFJ4Z"
#define IOTPWD   "SylqH1Y1VZ"
#define PORT     1883


const String separator = "|";
bool pingOn = true;
bool obloqConnectMqtt = false;
bool subscribeMqttTopic = false;
static unsigned long pingInterval = 2000;

static unsigned long sendMessageInterval = 10000;
unsigned long previousPingTime = 0;
bool subscribeSuccess = false;
String receiveStringIndex[10] = {};

//wifi异常断开检测变量
bool wifiConnect = false;
bool wifiAbnormalDisconnect = false;

//mqtt因为网络断开后重新连接标志
bool mqttReconnectFlag = false;


SoftwareSerial softSerial(10,11);

enum state{
    WAIT,
    PINGOK,
    WIFIOK,
    MQTTCONNECTOK
}obloqState;

/********************************************************************************************
Function    : sendMessage
Description : 通过串口向OBLOQ发送一次消息
Params      : �
Return      : �
********************************************************************************************/
void sendMessage(String message)
{
    softSerial.print(message+"\r");
}

/********************************************************************************************
Function    : ping
Description : 通过串口向OBLOQ发送一次字符串"|1|1|"，尝试与OBLOQ取得连接
Params      : �
Return      : �
********************************************************************************************/
void ping()
{
    String pingMessage = "|1|1|";
    sendMessage(pingMessage);
}

/********************************************************************************************
Function    : connectWifi
Description : 连接wifi
Params      : ssid 连接wifi的ssid；pwd 连接wifi的password
Return      : �
********************************************************************************************/
void connectWifi(String ssid,String pwd)
{
    String wifiMessage = "|2|1|" + ssid + "," + pwd + separator;
    sendMessage(wifiMessage);
}

/********************************************************************************************
Function    : connectMqtt
Description : 连接DF-IoT
Params      : server 物联网网址；port 端口；iotid 物联网登录后分配的iotid；iotpwd 物联网登录后分配的iotpwd
Return      : �
********************************************************************************************/
void connectMqtt(String server, String port, String iotid, String iotpwd)
{
    String mqttConnectMessage = "|4|1|1|" + server + separator + port + separator + iotid + separator + iotpwd + separator;
    sendMessage(mqttConnectMessage);
}

/********************************************************************************************
Function    : reconnectMqtt
Description : 重新连接DF-IoT
Params      : �
Return      : �
********************************************************************************************/
void reconnectMqtt()
{
    String mqttReconnectMessage = "|4|1|5|";
    sendMessage(mqttReconnectMessage);
}

/********************************************************************************************
Function    : publish
Description : 向DF-IoT物联网设备发送信息
Params      : topic DF-IoT物联网设备编号；message 发送的消息内容
Return      : �
********************************************************************************************/
void publish(String topic,String message)
{
    String publishMessage = "|4|1|3|" + topic + separator + message + separator;
    sendMessage(publishMessage);
}

/********************************************************************************************
Function    : subscribe
Description : 订阅DF-IoT物联网设备
Params      : topic DF-IoT物联网设备编号
Return      : �
********************************************************************************************/
void subscribe(String topic)
{
    String subscribeMessage = "|4|1|2|" + topic + separator;
    sendMessage(subscribeMessage);
}

/********************************************************************************************
Function    : splitString
Description : 剔除分隔符，逐一提取字符串
Params      : data[] 提取的字符串的目标储存地址；str 源字符串；delimiters 分隔符
Return      : 共提取的字符串的个数
********************************************************************************************/
int splitString(String data[],String str,const char* delimiters)
{
  char *s = (char *)(str.c_str());
  int count = 0;
  data[count] = strtok(s, delimiters);
  while(data[count]){
    data[++count] = strtok(NULL, delimiters);
  }
  return count;
}

/********************************************************************************************
Function    : handleUart
Description : 处理串口传回的数据
Params      : �
Return      : �
********************************************************************************************/
void handleUart()
{
    while(softSerial.available() > 0)
    {
        String receivedata = softSerial.readStringUntil('\r');
        const char* obloqMessage = receivedata.c_str();
        // Serial.print("receivedata = ");
        // Serial.println(receivedata);
        if (strcmp(obloqMessage, "|1|1|") == 0)
        {
            Serial.println("Pong");
            pingOn = false;
            obloqState = PINGOK;
        }
        if(strcmp(obloqMessage, "|2|1|") == 0)
        {
            if(wifiConnect)
            {
                wifiConnect = false;
                wifiAbnormalDisconnect = true;
            }
        }
        else if (strstr(obloqMessage,"|2|3|") != NULL && strlen(obloqMessage) != 9)
        {
            Serial.println("Wifi ready");
            wifiConnect = true;
            if(wifiAbnormalDisconnect)
            {
                wifiAbnormalDisconnect = false;
                return;
            }
            obloqState = WIFIOK;
        }
        else if (strcmp(obloqMessage, "|4|1|1|1|") == 0)
        {
            Serial.println("Mqtt ready");
            obloqConnectMqtt = true;
            if(mqttReconnectFlag)
            {
                mqttReconnectFlag = false;
                return;
            }
            obloqState = MQTTCONNECTOK;
        }
        else if (strcmp(obloqMessage, "|4|1|2|1|") == 0)
        {
            Serial.println("subscribe successed");
            //subscribeMqttTopic = false;
        }
        //DF-IoT接收到消息，topic和message传入receiveMessageCallbak函数
        else if (strstr(obloqMessage, "|4|1|5|") != NULL)
        {
            splitString(receiveStringIndex,receivedata,"|");
            receiveMessageCallbak(receiveStringIndex[3],receiveStringIndex[4]);
        }

    }
}

/********************************************************************************************
Function    : sendPing
Description : 每隔pingInterval一段时间，通过串口向OBLOQ ping一次
Params      : �
Return      : �
********************************************************************************************/
void sendPing()
{
    if(pingOn && millis() - previousPingTime > pingInterval)
    {
        previousPingTime = millis();
        ping();
    }
}

/********************************************************************************************
Function    : execute
Description : 根据OBLOQ的状态，进行下一步相应操作。
Params      : �
Return      : �
********************************************************************************************/
void execute()
{
    switch(obloqState)
    {
        case PINGOK: connectWifi(WIFISSID,WIFIPWD); obloqState = WAIT; break;
        case WIFIOK: connectMqtt(SERVER,String(PORT),IOTID,IOTPWD);obloqState = WAIT; break;
        case MQTTCONNECTOK :  obloqState = WAIT; break;
        default: break;
    }
}

/********************************************************************************************
Function    : subscribeSingleTopic
Description : 监听单个DF-IoT物联网设备
Params      : topic DF-IoT物联网设备编号
Return      : �
********************************************************************************************/
void subscribeSingleTopic(String topic)
{
    if(!subscribeMqttTopic && obloqConnectMqtt)
    {
        subscribeMqttTopic = true;
        subscribe(topic);
    }
}

/********************************************************************************************
Function    : checkWifiState
Description : 检查wifi状态
Params      : �
Return      : �
********************************************************************************************/
void checkWifiState()
{
    static unsigned long previousTime = 0;
    static bool reconnectWifi = false;
    if(wifiAbnormalDisconnect && millis() - previousTime > 60000)
    {
        previousTime = millis();
        reconnectWifi = true;
        obloqConnectMqtt = false;
        Serial.println("Wifi abnormal disconnect");
        connectWifi(WIFISSID,WIFIPWD);
    }
    if(!wifiAbnormalDisconnect && reconnectWifi)
    {
        reconnectWifi = false;
        mqttReconnectFlag = true;
        Serial.println("Reconnect mqtt");
        reconnectMqtt();
    }
}

/********************************************************************************************
Function    : receiveMessageCallbak
Description : 接收消息的回调函数
Params      : topic 发出消息的DF-IoT物联网设备编号；message 收到的消息内容
Return      : �
********************************************************************************************/
void receiveMessageCallbak(String topic,String message)
{
    Serial.println("Message from: " + topic);
    Serial.println("Message content: " + message);
}


void setup()
{
    Serial.begin(9600);
    softSerial.begin(9600);
}

void loop()
{
    sendPing();
    execute();
    subscribeSingleTopic("Hy6z0Pb1G");
    handleUart();
    checkWifiState();
}

结果演示

程序烧录成功后，复位OBLOQ模块，再复位Arduino。当没有连接wifi的时候，OBLOQ指示灯显示红色，正在连接wifi时显示蓝色，连接到wifi后，OBLOQ指示灯显示绿色。登陆物联网,进入工作间，点击监控设备(Topic:Hy6z0Pb1G)下面的查看详情可发送消息到OBLOQ，通过Arduino串口可查看发送消息的设备和消息内容。

File:网页发送消息.png|物联网端设备发送消息 File:串口接收数据.png|串口接收数据

Azure IOT教程

OBLOQ模块具备的两个基础功能：发送数据到物联网和接收物联网数据。下面通过实验演示向Azure IOT设备发送数据的功能，更多样例见附件：

Arduino读取温度传感器LM35数据，通过OBLOQ模块发送温度数据到物联网设备。

准备工作

硬件准备
- 1 x Arduino UNO控制板
- 1 x 模拟LM35线性温度传感器
- 1 x OBLOQ模块
- 若干连接线
软件
- Arduino IDE (1.0.x或1.8.x)，点击下载Arduino IDE，下载完成后安装！
创建Azure IOT设备
- - 创建Azure IOT设备
- - 记录设备连接字符串connectionString
- - Device Explorer工具和使用链接
硬件连接

File:OBLOQ和LM35.png|发射和接收（无扩展板）

发送传感器数据

实现功能：Arduino读取温度传感器LM35数据，通过OBLOQ模块发送温度数据到Azure IOT设备。修改代码中以下信息，然后烧录代码到Arduino UNO.

//you need change all these according to your own situations
#define WIFISSID "DFRobot-guest"
#define WIFIPWD  "dfrobot@2017"
//Azure IOT 设备连接字符串,连接不同的设备需要修改这个字符串
const String connectionString = "HostName=dfrobot.azure-devices.cn;DeviceId=temperature;SharedAccessKey=CR5gUclNaT7skX9WP+e6oIB/BnkZnTIEReKBX870SNY=";

样例代码


#include <Arduino.h>
#include <SoftwareSerial.h>


#define WIFISSID "DFRobot-guest"
#define WIFIPWD  "dfrobot@2017"

//Azure IOT 设备连接字符串,连接不同的设备需要修改这个字符串
const String connectionString = "HostName=dfrobot.azure-devices.cn;DeviceId=temperature;SharedAccessKey=CR5gUclNaT7skX9WP+e6oIB/BnkZnTIEReKBX870SNY=";

const String separator = "|";
bool pingOn = true;
bool createIoTClientSuccess = false;
static unsigned long previoustGetTempTime = 0;
static unsigned long pingInterval = 2000;
static unsigned long sendMessageInterval = 10000;
unsigned long previousPingTime = 0;
String receiveStringIndex[10] = {};
bool wifiConnect = false;
bool wifiAbnormalDisconnect = false;

SoftwareSerial softSerial(10,11);

enum state{
    WAIT,
    PINGOK,
    WIFIOK,
    AZURECONNECT
}obloqState;

/********************************************************************************************
Function    : sendMessage
Description : 串口发送消息
Params      : message 设备连接字符串
Return      : �
********************************************************************************************/
void sendMessage(String message)
{
    softSerial.print(message+"\r");
}

/********************************************************************************************
Function    : ping
Description : 检查串口是否正常通信，串口接收到敲门命令会返回：|1|1|\r
Return      : �
********************************************************************************************/
void ping()
{
    String pingMessage = F("|1|1|");
    sendMessage(pingMessage);
}

/********************************************************************************************
Function    : connectWifi
Description : 连接wifi,连接成功串口返回：|2|3|ip|\r
Params      : ssid  wifi账号
Params      : pwd   wifi密码
Return      : �
********************************************************************************************/
void connectWifi(String ssid,String pwd)
{
    String wifiMessage = "|2|1|" + ssid + "," + pwd + separator;
    sendMessage(wifiMessage);
}

/********************************************************************************************
Function    : createIoTClient
Description : 创建设备凭据，创建成功串口返回：|4|2|1|1|\r
Params      : connecttionString  设备连接字符串
Return      : �
********************************************************************************************/
void createIoTClient(String connecttionString)
{
    String azureConnectMessage = "|4|2|1|" + connecttionString + separator;
    sendMessage(azureConnectMessage);
}

/********************************************************************************************
Function    : subscribeDevice
Description : 监听设备，接收到消息会返回消息内容,
Params      : �
Return      : �
********************************************************************************************/
void subscribeDevice()
{
    String subscribeDeviceMessage = "|4|2|2|";
    sendMessage(subscribeDeviceMessage);
}

/********************************************************************************************
Function    : unsubscribeDevice
Description : 取消对设备的监听,发送成功串口返回：|4|2|6|1|\r
Params      : �
Return      : �
********************************************************************************************/
void unsubscribeDevice()
{
    String unsubscribeDeviceMessage = "|4|2|6|";
    sendMessage(unsubscribeDeviceMessage);
}


/********************************************************************************************
Function    : publish
Description : 发送消息 ,必须先创建设备凭据
Params      : message 发布的消息内容,发送成功串口返回： |4|2|3|1|\r
Return      : �
********************************************************************************************/
void publish(String message)
{
    String publishMessage = "|4|2|3|" + message + separator;
    sendMessage(publishMessage);
}

/********************************************************************************************
Function    : disconnect
Description : 销毁设备凭据： |4|2|4|1|\r
Params      : �
Return      : �
********************************************************************************************/
void distoryIotClient()
{
    String distoryIotClientMessage = "|4|2|4|";
    sendMessage(distoryIotClientMessage);
}

/********************************************************************************************
Function    : recreateIoTClient
Description : 重新穿件设备凭据，创建成功返回： |4|2|1|1|\r
Params      : �
Return      : �
********************************************************************************************/
void recreateIoTClient()
{
    String recreateIoTClientMessage = "|4|2|5|";
    sendMessage(recreateIoTClientMessage);
}

/********************************************************************************************
Function    : splitString
Description : 切割字符串
Params      : data 存储切割后的字符数组
Params      : str  被切割的字符串
Params      : data 切割字符串的标志
Return      : �
********************************************************************************************/
int splitString(String data[],String str,const char* delimiters)
{
  char *s = (char *)(str.c_str());
  int count = 0;
  data[count] = strtok(s, delimiters);
  while(data[count]){
    data[++count] = strtok(NULL, delimiters);
  }
  return count;
}

/********************************************************************************************
Function    : handleUart
Description : 处理串口数据
Params      : �
Return      : �
********************************************************************************************/
void handleUart()
{
    while(softSerial.available() > 0)
    {
        String receivedata = softSerial.readStringUntil('\r');
        const char* obloqMessage = receivedata.c_str();
        if(strcmp(obloqMessage, "|1|1|") == 0)
        {
            Serial.println("Pong");
            pingOn = false;
            obloqState = PINGOK;
        }
        if(strcmp(obloqMessage, "|2|1|") == 0)
        {
            if(wifiConnect)
            {
                wifiConnect = false;
                wifiAbnormalDisconnect = true;
            }
        }
        else if(strstr(obloqMessage, "|2|3|") != 0 && strlen(obloqMessage) != 9)
        {
            Serial.println("Wifi ready");
            wifiConnect = true;
            if(wifiAbnormalDisconnect)
            {
                wifiAbnormalDisconnect = false;
                createIoTClientSuccess = true;
                return;
            }
            obloqState = WIFIOK;
        }
        else if(strcmp(obloqMessage, "|4|2|1|1|") == 0)
        {
            Serial.println("Azure ready");
            obloqState = AZURECONNECT;
        }
    }
}

/********************************************************************************************
Function    : sendPing
Description : 验证串口是否正常通信
Params      : �
Return      : �
********************************************************************************************/
void sendPing()
{
    if(pingOn && millis() - previousPingTime > pingInterval)
    {
        previousPingTime = millis();
        ping();
    }
}

/********************************************************************************************
Function    : execute
Description : 根据不同的状态发送不同的命令
Params      : �
Return      : �
********************************************************************************************/
void execute()
{
    switch(obloqState)
    {
        case PINGOK: connectWifi(WIFISSID,WIFIPWD); obloqState = WAIT; break;
        case WIFIOK: createIoTClient(connectionString);obloqState = WAIT; break;
        case AZURECONNECT : obloqState = WAIT; break;
        default: break;
    }
}

/********************************************************************************************
Function    : getTemp
Description : 获得LM35测得的温度
Params      : �
Return      : �
********************************************************************************************/
float getTemp()
{
    uint16_t val;
    float dat;
    val=analogRead(A0);//Connect LM35 on Analog 0
    dat = (float) val * (5/10.24);
    return dat;
}

/********************************************************************************************
Function    : checkWifiState
Description : 接收消息的回调函数：
Params      : message  接收到的消息字符串
Return      : �
********************************************************************************************/
void checkWifiState()
{
    static unsigned long previousTime = 0;
    if(wifiAbnormalDisconnect && millis() - previousTime > 60000)  //wifi异常断开后一分钟重连一次
    {
        previousTime = millis();
        createIoTClientSuccess = false;
        connectWifi(WIFISSID,WIFIPWD);
    }
}

void setup()
{
    Serial.begin(9600);
    softSerial.begin(9600);
}

void loop()
{
    sendPing();
    execute();
    handleUart();
    checkWifiState();
    //每隔5秒发送一次数据
    if(createIoTClientSuccess && millis() - previoustGetTempTime > 5000)
    {
        previoustGetTempTime = millis();

        //获取温度传感器数据
        float temperature = getTemp();
        publish((String)temperature);
        Serial.println(temperature);
    }
}

结果演示

程序烧录成功后，复位OBLOQ模块，再复位Arduino。当没有连接wifi的时候，OBLOQ指示灯显示红色，正在连接wifi时显示蓝色，连接到wifi后，OBLOQ指示灯显示绿色。打开Arduino串口，观察上传到Azure IOT设备的数据，打开Device Explorer工具，监听发送消息的设备查看温度数据。

File:Azure串口数据.png|串口数据 File:DeviceExplorer.jpg|Device Explorer监听数据

拓展

OBLOQ除了能连接标志的MQTT协议的物联网，还能连接Microsoft Azure IOT，更多样例代码可参考附件

常见问题

| Q 1. 如何上传多个传感器数据？ |

A：

在物联网端建立多个设备，分别上传不同的数据。优点：可以直接通过网页端表格查看数据变化的波动情况。缺点：网页端需要创建的设备数量增多
将多个传感器数据组合一个字符串，发送到一个设备。优点：节省网页端创建的设备的数量，如果只是查看数据，建议使用这种方式。

| Q 2. 如何监听多个传感器设备？ |

A：监听设备需要时间，所以在前一个设备监听成功的情况下再去监听另外一个设备，以此内推，具体代码可参考附件，

| Q 3. OBLOQ指示灯一直显示蓝色？ |

A：表示OBLOQ正在连接wifi，需要一定时间，如果超过一分钟依然显示蓝灯，则可能为wifi账号密码设置错误，请检查程序

| Q 4. OBLOQ指示灯一直显示紫色？ |

A：表示OBLOQ的wifi连接成功但是mqtt异常断开，尝试检查所在wifi是否断网，也有可能easyiot服务器问题，等待一会儿再连接或联系论坛管理员。

| Q 4. OBLOQ指示灯一直显示红色？ |

A：表示OBLOQ的wifi连接不成功，尝试检查是否tx和rx接反了（调换一下tx和rx接线顺序），或者是wifi有问题（使用手机开热点，不要用中文WIFI名称），然后就是参数有没有填错（物联网网站里面的参数）。

附件

样例代码

DFRobot商城购买链接

_SKU__TEL0118_Gravity__UART_OBLOQ_ _IoT_物联网模块 - jimaobian/DFRobotWikiCn GitHub Wiki

简介

技术规格

引脚说明

EASY IOT教程

准备工作

Mind+(基于Scratch3.0）图形化编程

Arduino ide代码编程

发送传感器数据

结果演示

监听EASY IOT设备

结果演示

Azure IOT教程

准备工作

发送传感器数据

结果演示

拓展

常见问题

附件

⚠️ **GitHub.com Fallback** ⚠️

⚠️ GitHub.com Fallback ⚠️
