SIM808 GPS/GPRS/GSM Shield V1.0通信模块

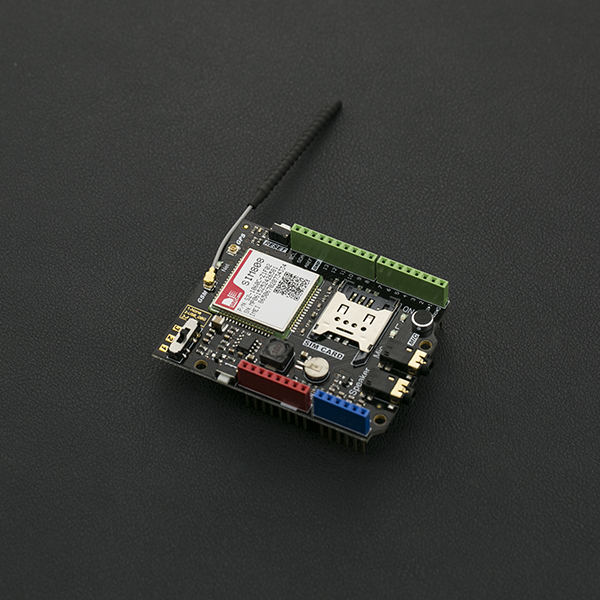

概 述

SIM808 GPS/GPRS/GSM 是一款集成了四频段GSM/GPRS和GPS导航技术的Arduino扩展板。尺寸仅与一块信用卡相当，符合标准Arduino管脚分装，兼容Arduino UNO、 Leonardo、Mega等主控器。 SIM808相比上一代的SIM908在性能和稳定性上做了一定提升，除了正常的短信和电话功能外，还支持彩信、DTMF、FTP等功能。可以实现数据采集，无线数据收发等物联网应用。板载麦克风和耳机接口，节约了用户的使用成本，更加简单和方便，还可以通过外接天线接口直连GSM和GPS天线。 SIM808 GPS/GPRS/GSM Shield V1.0采用Simcom最新版SIM808模块，与市面上现有的SIM808模块相比，新版的模块具有更好的稳定性（注意GPS部分的AT指令与老版的SIM808模块无法兼容，请参考最下方**“更多”**中的AT指令）。

技术规格

  • 工作电压：5V

  • 输入电源：7-23V

  • 四频 850/900/1800/1900MHz

  • GPRS multi-slot class 12/10

  • GPRS mobile station class B

  • 符合 GSM phase 2/2+

    • Class 4 (2 W @ 850/900MHz)

    • Class 1 (1 W @ 1800/1900MHz)

  • 支持低功耗模式：100mA@7V-GSM模式

  • 通过AT指令控制(3GPP TS 27.007,27.005 和 SIMCOM enhanced AT Commands)

  • 支持GPS卫星导航技术

  • 支持LED状态显示：显示电源供应状态，网络状态和工作模式

  • 工作环境：-40℃ ~85℃

  • 大小：69*54mm

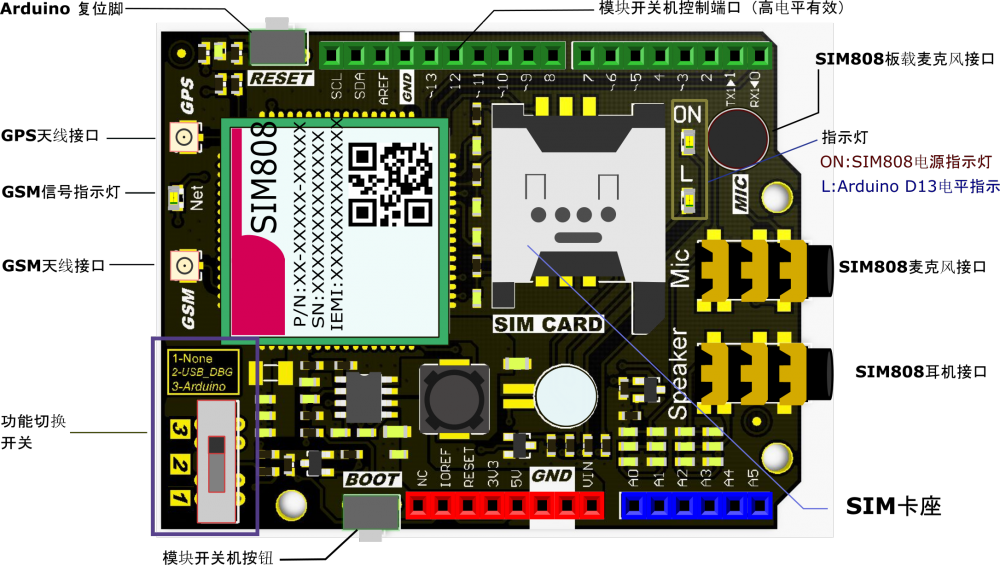

接口示意图

接口示意图

| 模块接口及注意事项：

已占用管脚：D0, D1, D12，其中数字口“D12”已内部连接至SIM808模块开/关引脚，可用于SIM808模块开/关机控制。

SIM808板载MIC与3.5mm SIM808麦克风接口使用同一路MIC通道，当3.5mm接口接入话筒设备时，板载MIC将自动断开连接。

Boot开关按钮——SIM808模块开关，短按Boot 1s开机，长按3s关机

指示灯“ON”——SIM808电源指示灯，只有当您接上外接电源时，模块才能正常工作。

Net——GSM信号指示灯

快闪：搜寻网络

慢闪（3s一次）：网络注册完成

功能切换开关

None——悬空SIM串口管脚，下载代码时，请拨到此处

USB_DBG——当扩展板插在Arduino上时，拨到此处使SIM808与PC通信（AT调试使用）

Arduino——当扩展板插在Arduino上时，拨到此处使SIM808与Arduino通信，实现脱机使用 |

Arduino开发样例

在这一部分中，我们将演示如何通过Arduino控制SIM808 Shiel，DFRobot_SIM808是一个开源的类库，提供了简单且全面的调用接口，让任何人都可以快速完成项目开发。

准备

步骤'

  1. 将插好SIM卡的扩展板插到Arduino UNO上去，确保外接电源和USB线已连接
  2. 拨动功能切换开关至None档，下载下方提供的样例代码
  3. 等待程序下载完毕，拨动开关至Arduino'档，这时SIM808即可与Arduino主板进行通信。

拨打电话

本样例样演示了如何通过DFRobot_SIM808 Shield 拨打电话

  1. 打开类库中的SIM808_CallUp样例或者粘贴下面的代码到你的工程里面
  2. 更换此处的电话号码为你希望拨打的号码：#define PHONE_NUMBER "187******39"
  3. 下载程序并将功能开关调整到“Arduino”
  4. sim808将会拨打电话到指定号码

|

  #include <DFRobot_sim808.h>

  //Mobile phone number, need to change
  #define PHONE_NUMBER  "187******39"

  DFRobot_SIM808 sim808(&Serial);

  void setup() {
    //mySerial.begin(9600);
    Serial.begin(9600);
    //********Initialize sim808 module*************
    while(!sim808.init()) {
        delay(1000);
        Serial.print("Sim808 init error\r\n");
    }
    Serial.println("Sim808 init success");
    Serial.println("Start to call ...");

    //*********Call specified number***************
    sim808.callUp(PHONE_NUMBER);
  }
  void loop() {
    //nothing to do
  }

|}

发送短信

本样例样演示了如何通过DFRobot_SIM808 Shield 发送短信

  1. 打开类库中的SIM808_SendSMS样例或者粘贴下面的代码到你的工程里面
  2. 更换此处的电话号码为你希望拨打的号码：#define PHONE_NUMBER "187******39"
  3. 下载程序并将功能开关调整到“Arduino”
  4. sim808将会发送短信到指定号码

|

  #include <DFRobot_sim808.h>

  //Mobile phone number, need to change
  #define PHONE_NUMBER "187*******39"

  //The content of messages sent
  #define MESSAGE  "hello,world"

  DFRobot_SIM808 sim808(&Serial);

  void setup() {
    //mySerial.begin(9600);
    Serial.begin(9600);

   //******** Initialize sim808 module *************
    while(!sim808.init()) {
        delay(1000);
        Serial.print("Sim808 init error\r\n");
    }
    Serial.println("Sim808 init success");
    Serial.println("Start to send message ...");

    //******** define phone number and text **********
    sim808.sendSMS(PHONE_NUMBER,MESSAGE);
  }

  void loop() {
    //nothing to do
  }

|}

接听电话与读取短信

本样例样演示了如何通过DFRobot_SIM808 Shield 接听电话和读取短信

  1. 打开类库中的SIM808_LoopHandle样例或者粘贴下面的代码到你的工程里面
  2. 下载程序并将功能开关调整到“Arduino”
  3. 打开串口助手
  4. sim808自动接听电话并且将收到的短信发送到串口助手

|

#include <DFRobot_sim808.h>

#define MESSAGE_LENGTH 20
char gprsBuffer[64];
char *s = NULL;

DFRobot_SIM808 sim808(&Serial);

void setup() {
  //mySerial.begin(9600);
  Serial.begin(9600);

  //******** Initialize sim808 module *************
  while(!sim808.init()) {
      Serial.print("Sim808 init error\r\n");
      delay(1000);
  }
  delay(3000);
  Serial.println("Init Success, please call or send SMS message to me!");
}

void loop() {
   //******** Wait serial data *************
   if(sim808.readable()){
      sim808_read_buffer(gprsBuffer,32,DEFAULT_TIMEOUT);
      //Serial.print(gprsBuffer);

   //************** Detect the current state of the telephone or SMS ************************
      if(NULL != strstr(gprsBuffer,"RING")) {
          sim808.answer();
      }else if(NULL != (s = strstr(gprsBuffer,"+CMTI: \"SM\""))) { //SMS: $$+CMTI: "SM",24$$
          char message[MESSAGE_LENGTH];
          int messageIndex = atoi(s+12);
          sim808.readSMS(messageIndex, message,MESSAGE_LENGTH);
          Serial.print("Recv Message: ");
          Serial.println(message);
     }
     sim808_clean_buffer(gprsBuffer,32);
   }
}

|}

读取短信

本样例样演示了如何通过DFRobot_SIM808 Shield 读取短信

  1. 打开类库中的SIM808_SMSread样例或者粘贴下面的代码到你的工程里面
  2. 下载程序并将功能开关调整到“Arduino”
  3. 打开串口助手
  4. Arduino会将SIM808会将收到的短信发送到串口助手

|

#include <DFRobot_sim808.h>

#define MESSAGE_LENGTH 160
char message[MESSAGE_LENGTH];
int messageIndex = 0;

char phone[16];
char datetime[24];

DFRobot_SIM808 sim808(&Serial);

void setup() {
  //mySerial.begin(9600);
  Serial.begin(9600);

  //******** Initialize sim808 module *************
  while(!sim808.init()) {
      Serial.print("Sim808 init error\r\n");
      delay(1000);
  }
  delay(3000);
  Serial.println("Init Success, please send SMS message to me!");
}

void loop() {
  //*********** Detecting unread SMS ************************
   messageIndex = sim808.isSMSunread();
    Serial.print("messageIndex: ");
    Serial.println(messageIndex);

   //*********** At least, there is one UNREAD SMS ***********
   if (messageIndex > 0) {
      sim808.readSMS(messageIndex, message, MESSAGE_LENGTH, phone, datetime);

      //***********In order not to full SIM Memory, is better to delete it**********
      sim808.deleteSMS(messageIndex);
      Serial.print("From number: ");
      Serial.println(phone);
      Serial.print("Datetime: ");
      Serial.println(datetime);
      Serial.print("Recieved Message: ");
      Serial.println(message);
   }
}

|}

建立TCP连接并发送GET请求

本样例样演示了如何通过DFRobot_SIM808 Shield 建立TCP连接并发送GET请求

  1. 打开类库中的SIM808_TCPConnection样例或者粘贴下面的代码到你的工程里面
  2. 下载程序并将功能开关调整到“Arduino”
  3. 打开串口助手
  4. 等待几分钟，直到串口输出"Connect mbed.org success"，代表此时已经连接成功，否则请重试
  5. SIM808将会按照GET指令发送请求，在本样例中，串口会输出收到的数据“hello world!”

|

  #include <DFRobot_sim808.h>

  //make sure that the baud rate of SIM900 is 9600!
  //you can use the AT Command(AT+IPR=9600) to set it through SerialDebug

  DFRobot_SIM808 sim808(&Serial);

  char http_cmd[] = "GET /media/uploads/mbed_official/hello.txt HTTP/1.0\r\n\r\n";
  char buffer[512];

  void setup(){
    //mySerial.begin(9600);
    Serial.begin(9600);

    //******** Initialize sim808 module *************
    while(!sim808.init()) {
        delay(1000);
        Serial.print("Sim808 init error\r\n");
    }
    delay(3000);

    //*********** Attempt DHCP *******************
    while(!sim808.join(F("cmnet"))) {
        Serial.println("Sim808 join network error");
        delay(2000);
    }

    //************ Successful DHCP ****************
    Serial.print("IP Address is ");
    Serial.println(sim808.getIPAddress());

    //*********** Establish a TCP connection ************
    if(!sim808.connect(TCP,"mbed.org", 80)) {
        Serial.println("Connect error");
    }else{
        Serial.println("Connect mbed.org success");
    }

    //*********** Send a GET request *****************
    Serial.println("waiting to fetch...");
    sim808.send(http_cmd, sizeof(http_cmd)-1);
    while (true) {
        int ret = sim808.recv(buffer, sizeof(buffer)-1);
        if (ret <= 0){
            Serial.println("fetch over...");
            break;
        }
        buffer[ret] = '\0';
        Serial.print("Recv: ");
        Serial.print(ret);
        Serial.print(" bytes: ");
        Serial.println(buffer);
        break;
    }

    //************* Close TCP or UDP connections **********
    sim808.close();

    //*** Disconnect wireless connection, Close Moving Scene *******
    sim808.disconnect();
  }

  void loop(){

  }

|}

读取GPS数据

本样例样演示了如何通过DFRobot_SIM808 Shield 读取GPS数据

  1. 安装GPS天线
  2. 打开类库中的SIM808_GetGPS样例或者粘贴下面的代码到你的工程里面
  3. 下载程序并将功能开关调整到“Arduino”
  4. 打开串口助手
  5. 将其移至室外，等待几分钟，直到串口输出GPS数据

|

  #include <DFRobot_sim808.h>

  DFRobot_SIM808 sim808(&Serial);

  void setup() {
    //mySerial.begin(9600);
    Serial.begin(9600);

    //******** Initialize sim808 module *************
    while(!sim808.init()) {
        delay(1000);
        Serial.print("Sim808 init error\r\n");
    }

    //************* Turn on the GPS power************
    if( sim808.attachGPS())
        Serial.println("Open the GPS power success");
    else
        Serial.println("Open the GPS power failure");

  }

  void loop() {
     //************** Get GPS data *******************
     if (sim808.getGPS()) {
      Serial.print(sim808.GPSdata.year);
      Serial.print("/");
      Serial.print(sim808.GPSdata.month);
      Serial.print("/");
      Serial.print(sim808.GPSdata.day);
      Serial.print(" ");
      Serial.print(sim808.GPSdata.hour);
      Serial.print(":");
      Serial.print(sim808.GPSdata.minute);
      Serial.print(":");
      Serial.print(sim808.GPSdata.second);
      Serial.print(":");
      Serial.println(sim808.GPSdata.centisecond);

      Serial.print("latitude :");
      Serial.println(sim808.GPSdata.lat,6);

      sim808.latitudeConverToDMS();
      Serial.print("latitude :");
      Serial.print(sim808.latDMS.degrees);
      Serial.print("\^");
      Serial.print(sim808.latDMS.minutes);
      Serial.print("\'");
      Serial.print(sim808.latDMS.seconeds,6);
      Serial.println("\"");
      Serial.print("longitude :");
      Serial.println(sim808.GPSdata.lon,6);
      sim808.LongitudeConverToDMS();
      Serial.print("longitude :");
      Serial.print(sim808.longDMS.degrees);
      Serial.print("\^");
      Serial.print(sim808.longDMS.minutes);
      Serial.print("\'");
      Serial.print(sim808.longDMS.seconeds,6);
      Serial.println("\"");

      Serial.print("speed_kph :");
      Serial.println(sim808.GPSdata.speed_kph);
      Serial.print("heading :");
      Serial.println(sim808.GPSdata.heading);

      //************* Turn off the GPS power ************
      sim808.detachGPS();
    }

  }

|}

功能调试(AT命令)

除了上述方式通过Arduino控制SIM808之外，你也可以在PC上通过串口发送AT指令的方式对SIM808扩展板进行调试。在这一部分中，我们将以图文形式，演示如何通过串口发送AT命令的方式来对SIM808扩展板进行调试。更多的指令和功能，请参考页末更多中的AT指令集。

准备

  • 硬件

    • Arduino UNO x1
    • SIM808 扩展板 x1
    • 外接电源 x1

  • 软件

    • Arduino IDE 版本最新版 点击下载Arduino IDE
    • 串口调试助手（任意，能够发送16位进制数即可，可根据需要自己选择）

步骤

  1. 将SIM卡插在扩展板上，并把SIM808扩展板插上Arduino UNO，同时接上接上外接电源。
  2. 拨动功能切换开关至None档，下载一个样例代码Blink来确保串口不被占用（其他不占用串口的代码也可以）。
  3. 按下Boot开机键，等待SIM卡网络注册正常，既Net状态指示灯进入慢闪状态（3s一次）
  4. 拨动功能切换开关至USB_DBG档，此时我们就可以通过串口助手直接与SIM808芯片进行通信。

拨打电话

SIM808拨打电话 在串口助手中发送AT，得到返回OK代表通信正常。 按图所示，输入AT指令，应该得到相同内容。注意：电话号码后面需要跟一个英文分号“;”.

接听与挂断电话

SIM808来电接听与挂断

发送短信

SIM808发送短信

读取短信

SIM808读取短信

TCP通讯

SIM808 TCP连接发送

GPS信息输出

注意：GPS天线必须置于室外，才可以获得稳定的GPS定位数据输出。

 发送AT+CGNSPWR=1命令（打开GPS电源）  发送AT+CGNSTST=1命令（开始从串口接收GPS数据）


 如果GPS天线已经放置露天位置并收到GPS数据，等待几分钟后，会有正确的GPS定位数据输出。  当想暂停GPS数据输出，可发送AT+CGNSTST=0命令可暂停GPS数据输出。  当想关闭GPS，可发送AT+CGNSPWR=0命令关断GPS电源。  发送AT+CPOWD=1，将模块关机。

更多精彩指令，请参考页末的AT指令表。

SIM808省电模式

最小功能模式

最小功能模式就是将模块功能减小到最少，所以也使得模块的电流消耗减小到最少。可以通过命令"AT+CFUN="把模块设置到该模式下，这条命令提供三种选择，用于设置不同功能。

  1. AT+CFUN=0:最小功能模式。这种模式下，串口仍然可以继续使用，但是与射频和SIM卡相关的功能以及部分AT命令不能使用。
  2. AT+CFUN=1:全功能模式(默认)。
  3. AT+CFUN=4:飞行模式。这种模式下，模块仍然可以使用串口，但是与射频相关以及部分AT指令不能使用。

更多功能请参考页末AT指令

说明与使用参考

说明：SIM808 GPS/GPRS/GSM Shield扩展板如果搭配Leonardo主板就相当于一块SIM808 with Leonardo mainboard，具体的使用方法可以参照SIM808 with Leonardo mainboard相关示例，鼠标单击以下链接跳转到相关WIKI。

注意：使用sim808的库的程序需要插上SIM卡，否则会初始化出错

更多
