| SIM800H GPRS Shield V1.0通信模块

概 述

这是DFRobot研发的一款GPRS/GSM Arduino扩展板。它及GPRS、DTMF、TTS语音播报等功能于一身的shield模块,工作频率为EGSM 900MHz/DCS 1800MHz和GSM850 MHz/PCS 1900MHz,请容我自豪的说一句,它是小伙伴们做DIY的神器。

它同时支持UCS2编码数据和直接文本数据格式,能让你的机器人随时进行语音合成然后TTS语音播报。它支持DTMF,当使能了DTMF功能后,就能将在通话过程中按下的按键转换成字符反馈回来,可以用来做远程控制。

它是通过AT指令来控制的,您能直接通过电脑串口和Arduino主板来启动它的功能。这款SIM800H GPRS Shield板内嵌有SIMCom公司的SIM800H芯片,具有良好的稳定性。

更多的功能升级,请参考SIM800H芯片的说明。同时我们还给出了SIM800H的简单应用库文件,小伙伴们可以参考示例代码进行应用。

技术规格

  • 供电电源:6-12V
  • 低功耗模式下:sleep模式下的电流为0.7mA
  • 低电量消耗(100mA@7V-GSM模式)
  • 四频 850/900/1800/1900MHz
  • GPRS multi-slot class 1~12
  • GPRS mobile station class B
  • 采用GSM phase 2/2+标准
  • Class 4 (2 W @ 850/900 MHz)
  • Class 1 (1 W @ 1800/1900MHz)
  • 通过AT指令控制
  • USB/Arduino控制开关
  • 串口波特率自适应
  • 支持实时时钟(RTC)
  • 支持语音合成及播报
  • 支持DTMF
  • LED指示灯能显示电源供应状态,网络状态和工作模式
  • 大小:81*53mm

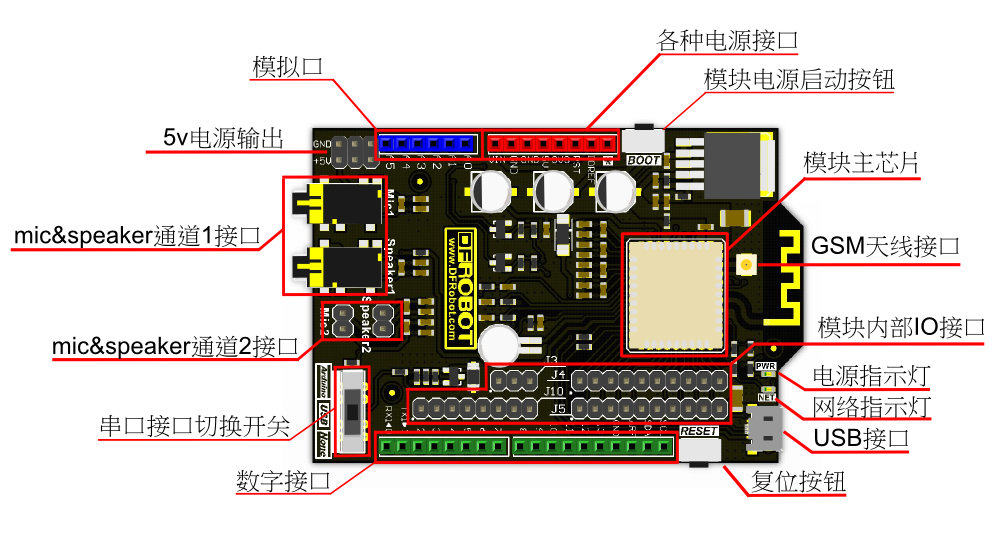

扩展板接口功能及说明

SIM800H GPRS Shield V1.0

1、模拟口、数字接口及各种电源接口完全兼容Arduino

2、状态指示灯

        PWR:电源指示灯;

        NET:网络状态指示灯:             熄灭——模块没有工作,             64ms亮/800ms熄灭——模块没有找到网络,             64ms亮/3000ms灭——模块注册到网络。

3、模块电源启动按钮

       给模块供电,按住按钮约2s,模块启动,同理,如果模块正处于工作状态,按住按钮2s,模块关机。        boot键是接到Arduino的digital 12脚,也可以通过软件控制12脚来启动模块。

4、串口接口切换开关

       如图中所示,拨到“Arduino”端,模块与Arduino通信,拨到“USB”端,可以通过Arduino主板与PC机进行通信和调试;        如果使用的主板是UNO、mega等主板因为下载串口和SIM800H模块通信共用,在下载程序时需要将开关拨到“None”位置, 更新好程序拨到“Arduino”端。

5、mic&speaker通道x(1或者2)接口

       用于语音播报和接听电话用,可以通过AT指令来设置TTS播报输出的通道。

功能简介

注意:由于模块在使用GSM获取信号的时候功耗大,所以需要Arduino外部供电或者直接从Vin供点。

开启模块

1、硬件连接

 扩展板接到主控板UNO,USB线连接好,串口切换开关拨到USB端。

2、启动模块

 按住boot键2秒或者下载下面程序启动模块。

    void setup()
    {
        //设置引脚为输出模式
        pinMode(12,OUTPUT);
        //GSM开机时序
        digitalWrite(12,HIGH);
        delay(2000);
        digitalWrite(12,LOW);
    }
    void loop()
    {
    }

3、打开串口助手软件

打开串口助手软件,波特率随便设置,勾选发送新行。此时NET灯会闪烁,模块启动,就可以进行AT指令设置了。如果没有启动可以按下RST复位键,重新开启。

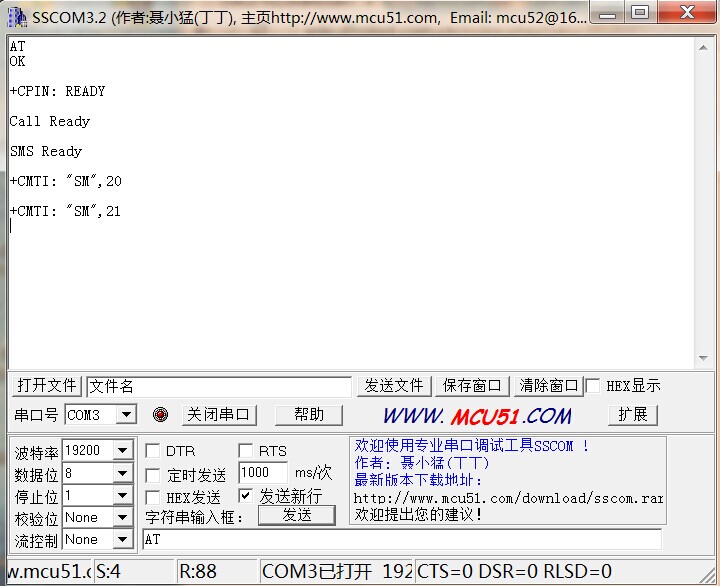

uart display

常用AT指令简介

1、“AT\r\n”

   返回:AT\r\n OK\r\n    说明:AT指令测试,可以用于检测模块时候启动

2、“ATE0\r\n”

   返回:ATE0\r\n OK\r\n    说明:关闭回显

3、“AT+CNMI=2,1,0,1,0\r\n”

   返回:OK\r\n    说明:设置新短消息URC上报格式 此命令要在SMS ready后才能设置,即当SIM800H模块告知Arduino“SMS ready”后才能设置,收到短信后URC上报,1为短信息在存储器中的序号,+CMTI:"SM",1

4、“AT+CMGF=1\r\n”

   返回:OK\r\n    说明:设置短消息为文本模式

5、“AT+CSCS="UCS2"\r\n”

   返回:OK\r\n    说明:设置短消息使用UCS2编码

6、“AT+CSMP=17,167,2,25\r\n”

   返回:OK\r\n    说明:设置文本模式短消息参数

7、“AT+CSQ\r\n”

   返回:+CSQ:,  OK\r\n                                        0 小于等于-115dBm                       1 -111dBm                       2...30 -110... -54dBm                       31 大于等于-52dBm                       99 未知或者不可测                  (百分比):                      0...7 表中的RXQUA值,参考GSM 05.08 [20] 章节7.2.4                      99 未知或者不可测

8、“AT+CTTSPARAM=50,0,50,50,0\r\n”

   返回:OK\r\n    参数说明:            第一个参数:音量调节  0~100            第二个参数:模式      0~3            第三个参数:音调调节  0~100            第四个参数:语速调节  0~100            第五个参数:通道设置  0~1

9、“AT+CTTS=0\r\n”

   返回:OK\r\n    说明:停止当前播报

10、“AT+CTTS=1,6B228FCE4F7F75288BED97F3540862107CFB7EDF\r\n”

   返回:OK\r\n    说明:使用UCS2编码合成语言并播报

11、“ATA\r\n”

   返回:OK\r\n    说明:接听电话

12、“ATH0\r\n”

   返回:OK\r\n    说明:挂掉电话

13、“AT+CLIP=1\r\n”

   返回:OK\r\n    说明:开启来电显示

14、“ATD15982373181;\r\n”

   返回:OK\r\n    说明:拨打电话

15、“AT+DDET=1\r\n”

   返回:OK\r\n    说明:开启DTMF功能

16、“AT+CMGS="00310038003600310036003300360036003500340037"\r\n”

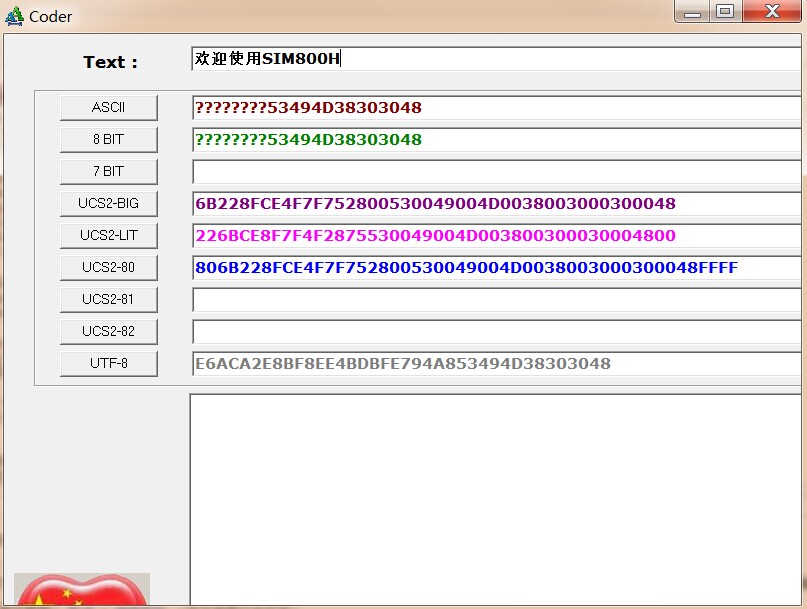

   返回:>    说明:引号内为手机号码的UCS2-BIG编码。发送短信,当返回“>”字符后,输入要发送的短信内容,内容编码为UCS2编码(前面设置的),然后勾选HEX发送,发送“1a”,表示以CTRL+Z(0x1A)结束。

17、“AT+CMGR=1\r\n”

   返回:+CMTI:........    说明:读取短信,返回为短信的内容    参数说明:“1”为短信在SIM800H模块中存储的序号

18、“AT+CMGD=1\r\n”

   返回:OK\r\n    说明:删除存储器中序号为1的短消息

AT Command 注意:更多的AT指令请参考AT指令表

功能介绍及库函数的使用

Arduino`` ``Library

注意:请在1.0.X版本的IDE下编译,高版本IDE因库的更新将导致编译失败。

'''注意:在使用库函数的时候,由于接收到的串口数据过大,所以需要将原有的Arduino的串口缓存buffer改大,方法有两种:

 第一种方法,将hardware.zip解压,如果你的Arduino编译器是1.5.5以下版本,就将HardwareSerial.cpp文件剪切到Arduino\hardware\arduino\cores\arduino下,覆盖原来的文件,如果是1.5.5以上版本,就将HardwareSerial.h文件剪切到  Arduino\hardware\arduino\cores\arduino下,覆盖原来的文件;  第二种方法,如果你的Arduino编译器是1.5.5以下版本,打开Arduino\hardware\arduino\cores\arduino下的HardwareSerial.cpp文件,将#define SERIAL_BUFFER_SIZE 64改成#define SERIAL_BUFFER_SIZE 140即可,如果是1.5.5以上版本,则打开  HardwareSerial.h文件,做同样的修改。'''

打电话

  打开Arduino编译器下Examples\sim800program\MakeVoiceCall程序,编译后下载到Arduino主板上,然后将SIM800H GPRS Shield模块插在Arduino主板上,串口切换开关拨到Arduino端,拔掉USB,用Vin供电,这样准备工作完成。   功能简介:初始化SIM800H模块,然后拨打号码15982373181   核心AT指令:ATDXXXXXXXXXXX;\r\n

代码如下:


/***************************************************
 SIM800H GPRS Shield V1.0
 <http://www.dfrobot.com.cn/goods-1129.html>

 ***************************************************
 This example show you how to use SIM800H GPRS Shield V1.0 to make a call.

 Created 2016-1-20
 By Andy zhou <[email protected]>

 GNU Lesser General Public License.
 See <http://www.gnu.org/licenses/> for details.
 All above must be included in any redistribution
 ****************************************************/

/***********Notice and Trouble shooting***************
 1.Connection and Diagram can be found here
 <http://wiki.dfrobot.com.cn/index.php/(SKU:TEL0089)SIM800H_GPRS_Shield_V1.0%E9%80%9A%E4%BF%A1%E6%A8%A1%E5%9D%97>
 2.This code is tested on SIM800H GPRS Shield V1.0.
 ****************************************************/

// libraries
#include <sim800cmd.h>

//initialize the library instance
//fundebug is an application callback function,when someon is calling.
Sim800Cmd sim800demo(fundebug);

//the setup routine runs once when you press reset:
void setup()
{
    //initialize the digital pin as an output.
    pinMode(13,OUTPUT);
    //initialize SIM800H,return 1 when initialize success.
    while((sim800demo.sim800init()) == 0);
}

//the loop routine runs over and over again forever:
void loop()
{
  //Signal strength
  unsigned char csq = 0;
  //To obtain the signal strength, return 1 when obtain success.
 if( sim800demo.callReadCSQ(&csq) )
 {
     //Make Voice Call
     sim800demo.dialTelephoneNumber("15982373181;");
     while(1);
 }
 digitalWrite(13,HIGH);//turn the LED on by making the voltage HIGH
 delay(500);
 digitalWrite(13,LOW);//turn the LED off by making the voltage LOW
 delay(500);
}

//application callback function
void fundebug(void)
{
}

代码说明:

1、Sim800Cmd sim800demo(fundebug);在构造sim800demo函数时,如果传入指向函数的指针为参数时,表示使能了打电话的功能,同时,当有来电时,系统会自动调用fundebug这个函数,函数内的内容是小伙伴自己的处理函数,你可以接电话也可以挂电话,    或者什么都不做。但是,切记,不要在这个回调函数中处理过多的任务,这个回调函数更多的是用于消息的传递,告知你有电话来了,这样避免你采用循环去查看是否有来电。 2、sim800demo.dialTelephoneNumber("15982373181;");在输入电话号码时,一定不要忘记加“;”,因为在前面提到过,我们拨打电话是“ATD=15982373181;”后面是有“;”的,小伙伴们千万千万千万不要忘了哟。 3、值得注意的是,我们的库文件在启动的时候已经将SIM800H模块的初始化设置都设置完成,sim800demo.sim800init()是进行初始化任务,所以,小伙伴在时候时,就不需要去进行前面说的那些繁琐的设置工作了,是不是很方便啦???

接电话

  打开Arduino编译器下Examples\sim800program\ReceiveVoiceCall程序,编译后下载到Arduino主板上,然后将SIM800H GPRS Shield模块插在Arduino主板上,串口切换开关拨到Arduino端,拔掉USB,用Vin供电,这样准备工作完成。   功能简介:初始化SIM800H模块,13脚灯闪烁,如果有电话拨入,则接听电话。   核心AT指令:ATA\r\n

代码如下:


/***************************************************
 SIM800H GPRS Shield V1.0
 <http://www.dfrobot.com.cn/goods-1129.html>

 ***************************************************
 This example show you how to use SIM800H GPRS Shield V1.0 to receive a call.

 Created 2016-1-20
 By Andy zhou <[email protected]>

 GNU Lesser General Public License.
 See <http://www.gnu.org/licenses/> for details.
 All above must be included in any redistribution
 ****************************************************/

/***********Notice and Trouble shooting***************
 1.Connection and Diagram can be found here
 <http://wiki.dfrobot.com.cn/index.php/(SKU:TEL0089)SIM800H_GPRS_Shield_V1.0%E9%80%9A%E4%BF%A1%E6%A8%A1%E5%9D%97>
 2.This code is tested on SIM800H GPRS Shield V1.0.
 ****************************************************/
//libraries
#include <sim800cmd.h>

//initialize the library instance
//fundebug is an application callback function,when someon is calling.
Sim800Cmd sim800demo(fundebug);

//the setup routine runs once when you press reset:
void setup()
{
    //initialize the digital pin as an output.
    pinMode(13,OUTPUT);
    //initialize SIM800H,return 1 when initialize success.
    while((sim800demo.sim800init()) == 0);
}

void loop()
{
 digitalWrite(13,HIGH);//turn the LED on by making the voltage HIGH
 delay(200);
 digitalWrite(13,LOW);//turn the LED off by making the voltage LOW
 delay(200);
}

//application callback function
//Note that not too much to handle tasks in this function
void fundebug(void)
{
    //answer the call
    sim800demo.answerTelephone();
}

代码说明:

可以看到,接电话的代码中,fundebug函数中有了处理的任务,即,当有电话来的时候就接听电话,当然你也可以用sim800demo.cancelCall()函数挂电话

使能来电显示

  打开Arduino编译器下Examples\sim800program\DisplayCallNumber程序,编译后下载到Arduino主板上,然后将SIM800H GPRS Shield模块插在Arduino主板上,串口切换开关拨到Arduino端,拔掉USB,用Vin供电,这样准备工作完成。   功能简介:初始化SIM800H模块,使能来电显示,如果有电话拨入,则先获取来电号码,判断是否是15982373181,如果是,则接听,如果不是,则挂断。   核心AT指令:AT+CLIP=1\r\n

代码如下:


/***************************************************
 SIM800H GPRS Shield V1.0
 <http://www.dfrobot.com.cn/goods-1129.html>

 ***************************************************
 This example show you how to use SIM800H GPRS Shield V1.0 to enable the caller phone number.

 Created 2016-1-20
 By Andy zhou <[email protected]>

 GNU Lesser General Public License.
 See <http://www.gnu.org/licenses/> for details.
 All above must be included in any redistribution
 ****************************************************/

/***********Notice and Trouble shooting***************
 1.Connection and Diagram can be found here
 <http://wiki.dfrobot.com.cn/index.php/(SKU:TEL0089)SIM800H_GPRS_Shield_V1.0%E9%80%9A%E4%BF%A1%E6%A8%A1%E5%9D%97>
 2.This code is tested on SIM800H GPRS Shield V1.0.
 ****************************************************/

// libraries
#include <sim800cmd.h>

//initialize the library instance
//fundebug is an application callback function,when someon is calling.
Sim800Cmd sim800demo(fundebug1);

//phone number buffer
char str[15] = {'\0'};

//the setup routine runs once when you press reset:
void setup()
{
    //initialize the digital pin as an output.
    pinMode(13,OUTPUT);
    //initialize SIM800H,return 1 when initialize success.
    while((sim800demo.sim800init()) == 0);
    //enable SIM800H Modular Caller ID
    sim800demo.DisplayPhoneNumber(OPEN);
}

//the loop routine runs over and over again forever:
void loop()
{

}

//application callback function
//Note that not too much to handle tasks in this function
void fundebug1(void)
{
  //get the phone number
  sim800demo.getCallnumber(str);

  if(memcmp(str,"15982373181",11) == 0)
    sim800demo.answerTelephone(); //answer
  else
    sim800demo.cancelCall();//hangs up
}

代码说明:

1、初始化代码和前面一样。 2、使能来电显示sim800demo.DisplayPhoneNumber(OPEN)函数,当有来电时,可以获取电话号码,当然如果传递的参数是CLOSE,则关闭回显。 3、在fundebug1回调函数中,我们先用sim800demo.getCallnumber(str)函数,获取来电号码,并传递给str,然后判断str是不是我们要的号码,如果是就接听,否则挂断。通过这个功能,小伙伴们可以建立一个自己简单的电话号码簿。

接收DTMF数据

  打开Arduino编译器下Examples\sim800program\ReceiveDTMFNumber程序,编译后下载到Arduino主板上,然后将SIM800H GPRS Shield模块插在Arduino主板上,串口切换开关拨到Arduino端,拔掉USB,用Vin供电,这样准备工作完成。   功能简介:初始化SIM800H模块,使能DTMF,注册DTMF数据回调函数,如果有电话拨入,则接听电话,如果在通话中有DTMF数据输入,则获取,并判读,如果是‘1’,则将13脚置高,如果是‘0’,则置低。   当我们使能了DTMF后,在通话的过程中,按下电话上的键盘,SIM800H通信模块就可以将键值转换成数据发送给arduino了。   核心AT指令:AT+DDET=1\r\n\r\n

代码如下:


/***************************************************
 SIM800H GPRS Shield V1.0
 <http://www.dfrobot.com.cn/goods-1129.html>

 ***************************************************
 This example show you how to use SIM800H GPRS Shield V1.0 to receive the DTMF data.

 Created 2016-1-20
 By Andy zhou <[email protected]>

 GNU Lesser General Public License.
 See <http://www.gnu.org/licenses/> for details.
 All above must be included in any redistribution
 ****************************************************/

/***********Notice and Trouble shooting***************
 1.Connection and Diagram can be found here
 <http://wiki.dfrobot.com.cn/index.php/(SKU:TEL0089)SIM800H_GPRS_Shield_V1.0%E9%80%9A%E4%BF%A1%E6%A8%A1%E5%9D%97>
 2.This code is tested on SIM800H GPRS Shield V1.0.
 ****************************************************/

//libraries
#include <sim800cmd.h>

//initialize the library instance
//fundebug1 is an application callback function,when someon is calling.
Sim800Cmd sim800demo(fundebug1);

//the setup routine runs once when you press reset:
void setup()
{
    //initialize the digital pin as an output.
    pinMode(13,OUTPUT);
    //turn the LED off by making the voltage LOW
    digitalWrite(13,LOW);
    //initialize SIM800H,return 1 when initialize success.
    while((sim800demo.sim800init()) == 0);
    delay(1000);
    //enable DTMF
    sim800demo.setDTMFenable(OPEN);
    //registration fundebug2 function
    sim800demo.setDTMFHandlefunction(fundebug2);
}

//the loop routine runs over and over again forever:
void loop()
{

}

//application callback function,when Someone is calling,callback this function
//Note that not too much to handle tasks in this function
void fundebug1(void)
{
   sim800demo.answerTelephone();
}

//application callback function,when a DTMF data input,callback this function
//Note that not too much to handle tasks in this function
void fundebug2(void)
{
  char x = 0;
  //get DTMF data
  sim800demo.getDTMFresult(&x);

  if(x == '1')
    digitalWrite(13,HIGH); //turn the LED on by making the voltage HIGH
  else if(x == '0')
    digitalWrite(13,LOW);//turn the LED off by making the voltage LOW
}

代码说明:

1、初始化代码和前面打电话接电话一样。 2、sim800demo.setDTMFenable(OPEN)函数使能DTMF功能 3、sim800demo.setDTMFHandlefunction(fundebug2)函数注册回调函数,即当在通话中,有DTMF数据出入时,回调fundebug2函数。 4、sim800demo.getDTMFresult(&x)函数读取DTMF数据,当读取数据完成后,系统会自动清除DTMF接收标志位,fundebug2函数不回被调用,直到有新的DTMF数据传入。

语音合成及播报

  打开Arduino编译器下Examples\sim800program\MakeTTSSpeak程序,编译后下载到Arduino主板上,然后将SIM800H GPRS Shield模块插在Arduino主板上,串口切换开关拨到Arduino端,拔掉USB,用Vin供电,这样准备工作完成。   核心AT指令:AT+CTTSPARAM=50,0,50,50,0\r\n`` ``AT+CTTS=1,6B228FCE4F7F75288BED97F3540862107CFB7EDF\r\n   功能简介:初始化SIM800H模块,设置TTS播报参数,非强制播报数据,延迟,然后强制播报数据。

代码如下:


/***************************************************
 SIM800H GPRS Shield V1.0
 <http://www.dfrobot.com.cn/goods-1129.html>

 ***************************************************
 This example show you how to use SIM800H GPRS Shield V1.0 to speech synthesis and broadcast.

 Created 2016-1-20
 By Andy zhou <[email protected]>

 GNU Lesser General Public License.
 See <http://www.gnu.org/licenses/> for details.
 All above must be included in any redistribution
 ****************************************************/

/***********Notice and Trouble shooting***************
 1.Connection and Diagram can be found here
 <http://wiki.dfrobot.com.cn/index.php/(SKU:TEL0089)SIM800H_GPRS_Shield_V1.0%E9%80%9A%E4%BF%A1%E6%A8%A1%E5%9D%97>
 2.This code is tested on SIM800H GPRS Shield V1.0.
 ****************************************************/
// libraries
#include <sim800cmd.h>

//initialize the library instance
//fundebug is an application callback function,when someon is calling.
Sim800Cmd sim800demo;

//the setup routine runs once when you press reset:
void setup()
{
  //initialize the digital pin as an output.
  pinMode(13,OUTPUT);
  //initialize SIM800H,return 1 when initialize success.
  while((sim800demo.sim800init()) == 0);
  delay(1000);
}

void loop()
{
  //set TTS parameters
  sim800demo.setTTSParameter(50,0,50,50,0);
  digitalWrite(13,HIGH);//turn the LED on by making the voltage HIGH
  //send data to speaker buffer use UCS2 and default speaker channel
  sim800demo.sendTTSUCS2Speak("0031002C5F00706FFF0C0030002C5173706F",UCS2);
  digitalWrite(13,LOW);//turn the LED off by making the voltage LOW
  delay(3000);

  digitalWrite(13,HIGH);//turn the LED on by making the voltage HIGH
  //send data to speaker buffer use UCS2 and speaker channel 1
  sim800demo.sendTTSUCS2Compulsory("0031002C5F00706FFF0C0030002C5173706F",UCS2,1);
  digitalWrite(13,LOW);//turn the LED off by making the voltage LOW
  delay(3000);
}

代码说明:

1、初始化代码和前面不一样,构造函数的时候没有传递fundebug参数,说明没有使能电话功能,当我们没有SIM卡的时候,只是使用TTS语言功能时,就可以采用这种方法。 2、采用sim800demo.setTTSParameter(50,0,50,50,0)函数来设置语音播报的参数 3、sim800demo.sendTTSUCS2Speak("0031002C5F00706FFF0C0030002C5173706F",UCS2)函数是非强制播报,如果当前正在播报,则不播报此内容,如果当前没有播报,则播报此内容; 4、sim800demo.sendTTSUCS2Compulsory("0031002C5F00706FFF0C0030002C5173706F",UCS2,1)函数是强制播报,当执行这行代码时,即使TTS当前正在播报,也会停止当前播报,然后播报现在发送的内容。

发送短信

  打开Arduino编译器下Examples\sim800program\SendSMS程序,编译后下载到Arduino主板上,然后将SIM800H GPRS Shield模块插在Arduino主板上,串口切换开关拨到Arduino端,拔掉USB,用Vin供电,这样准备工作完成。   ''核心AT指令:AT+CMGS="00310038003600310036003300360036003500340037"\r\n  ''   功能简介:初始化SIM800H模块,使能短信通知,发送短信。

代码如下:


/***************************************************
 SIM800H GPRS Shield V1.0
 <http://www.dfrobot.com.cn/goods-1129.html>

 ***************************************************
 This example show you how to use SIM800H GPRS Shield V1.0 to send a message.

 Created 2016-1-20
 By Andy zhou <[email protected]>

 GNU Lesser General Public License.
 See <http://www.gnu.org/licenses/> for details.
 All above must be included in any redistribution
 ****************************************************/

/***********Notice and Trouble shooting***************
 1.Connection and Diagram can be found here
 <http://wiki.dfrobot.com.cn/index.php/(SKU:TEL0089)SIM800H_GPRS_Shield_V1.0%E9%80%9A%E4%BF%A1%E6%A8%A1%E5%9D%97>
 2.This code is tested on SIM800H GPRS Shield V1.0.
 ****************************************************/
// libraries
#include <sim800cmd.h>

//initialize the library instance
//fundebug is an application callback function,when someon is calling.
Sim800Cmd sim800demo(fundebug);

//the setup routine runs once when you press reset:
void setup()
{
    //initialize SIM800H,return 1 when initialize success.
    while((sim800demo.sim800init()) == 0);
    delay(1000);
    //enable SMS prompt
    sim800demo.setSMSEnablePrompt(OPEN);
}
void loop()
{
    //send message to telephone,use UCS2 code
    sim800demo.sendSMS("00310035003900380032003300370033003100380031","4F60597DFF0C6B228FCE4F7F752800530049004D0038003000300048");
    //while, do not return
    while(1);
}

//application callback function
//Note that not too much to handle tasks in this function
void fundebug(void)
{
}

代码说明:

1、初始化代码和打电话接电话一样。 2、采用sim800demo.setTTSParameter(50,0,50,50,0)函数来设置语音播报的参数 3、sim800demo.setSMSEnablePrompt(OPEN)函数使能短信功能; 4、sim800demo.sendSMS("00310035003900380032003300370033003100380031","4F60597DFF0C6B228FCE4F7F752800530049004D0038003000300048")函数是发送短信,第一个参数是电话号码,第二个参数是要发送的内容,两个参数都是UCS2编码方式    注意,发送的短信内容不能大于20个字符,即80个UCS2编码。

综合应用

  打开Arduino编译器下Examples\sim800program\sim800test程序,编译后下载到Arduino主板上,然后将SIM800H GPRS Shield模块插在Arduino主板上,串口切换开关拨到Arduino端,拔掉USB,用Vin供电,这样准备工作完成。   核心AT指令:AT+CMGS="00310038003600310036003300360036003500340037"\r\n'   功能简介:初始化SIM800H模块,使能短信通知,使能DTMF功能,注册DTMF回调函数,如果有来电,则接听,并rqt置1,语音播报,如果有DTMF数据输入,则赋值给rqt,然后判断rqt,进行相应的操作。

代码如下:


/***************************************************
 SIM800H GPRS Shield V1.0
 <http://www.dfrobot.com.cn/goods-1129.html>

 ***************************************************
 This example show you how to use SIM800H GPRS Shield V1.0 to do some comprehensive application.

 Created 2016-1-20
 By Andy zhou <[email protected]>

 GNU Lesser General Public License.
 See <http://www.gnu.org/licenses/> for details.
 All above must be included in any redistribution
 ****************************************************/

/***********Notice and Trouble shooting***************
 1.Connection and Diagram can be found here
 <http://wiki.dfrobot.com.cn/index.php/(SKU:TEL0089)SIM800H_GPRS_Shield_V1.0%E9%80%9A%E4%BF%A1%E6%A8%A1%E5%9D%97>
 2.This code is tested on SIM800H GPRS Shield V1.0.
 ****************************************************/
//libraries
#include <sim800cmd.h>

//initialize the library instance
//fundebug is an application callback function,when someon is calling.
Sim800Cmd sim800demo(fundebug);

//return DTMF value
char rqt = 0;

//the setup routine runs once when you press reset:
void setup()
{
   pinMode(13,OUTPUT);
    //turn the LED off by making the voltage LOW
    digitalWrite(13,LOW);
    while((sim800demo.sim800init()) == 0);
    delay(1000);
    sim800demo.setSMSEnablePrompt(OPEN);
    //enable DTMF
    sim800demo.setDTMFenable(OPEN);
    //registration fundebug2 function
    sim800demo.setDTMFHandlefunction(fundebug2);
}

//the loop routine runs over and over again forever:
void loop()
{
  //calling
  if(rqt == 1)
  {
     rqt = 0;
     sim800demo.sendTTSUCS2Compulsory("003253D1900177ED4FE1FF0C00315F00706FFF0C00305173706F",UCS2);
  }
  else if(rqt == '3')
  {
    rqt = 0;
    sim800demo.sendTTSUCS2Compulsory("6B63572853D1900177ED4FE1",UCS2);
    delay(2000);
    sim800demo.cancelCall();
    delay(2000);
    sim800demo.sendSMS("00310035003900380032003300370033003100380031","4F60597DFF0C6B228FCE4F7F752800530049004D0038003000300048");
  }
  else if(rqt == '1')
  {
    rqt = 0;
    digitalWrite(13,HIGH);//turn the LED off by making the voltage LOW
    sim800demo.sendTTSUCS2Compulsory("706F5DF25F00",UCS2);
  }
  else if(rqt == '0')
  {
    rqt = 0;
    digitalWrite(13,LOW);//turn the LED off by making the voltage LOW
    sim800demo.sendTTSUCS2Compulsory("706F5DF25173",UCS2);
  }
}

//application callback function
void fundebug(void)
{
   rqt = 1;
   sim800demo.answerTelephone();
}

//application callback function
void fundebug2(void)
{
  //get DTMF data
  sim800demo.getDTMFresult(&rqt);
}

代码说明:

1、初始化代码和打电话接电话一样。 2、样例代码中使用的函数在前面都介绍过,这里不再撰述; 3、这里rtq有两个功能,一个是通知loop循环,有电话来了,另一个是DTMF值。 4、值得小伙伴们注意的是,这里所有的回调函数都是采用函数指针的形式,在中断里面调用回调函数,所以,切记不要在回调函数里面做太多的任务。

库函数说明

初始化部分

1、Sim800Cmd()函数:不带参数的构造函数,适用于只使用TTS功能,而不使用GSM功能部分; 2、Sim800Cmd(void (*pRf)())函数:带指针函数的构造函数,适用于TTS功能,同时也使能了GSM电话功能; 3、sim800init()函数:SIM800H模块初始化,完成一系列的初始化工作; 4、sim800open()函数:开启SIM800H电源; 5、sim800close()函数:关闭SIM800H电源

TTS语言播报部分

1、setTTSVolume()函数:设置音量大小,参数为0~100; 2、setTTSSpeed()函数:设置播报语速,参数为0~100; 3、setTTSVmeSpd()函数:同时设置音量和语速,第一个参数是音量,第二个参数是语速 4、setTTSParameter()函数:设置TTS的音量、模式、语速、语调和通道,其参数介绍请参考前面的AT指令简介部分进行设置; 5、sendTTSUCS2Compulsory(char *_s, reModle_t _mdl)函数:强制播报,第一个参数是要播报的内容,第二个是模式; 6、sendTTSUCS2Compulsory (char *_s, reModle_t _mdl, char _chl)函数:强制播报,第一个参数是要播报的内容,第二个参数是模式,第三个是播报的通道; 7、sendTTSUCS2Speak(char *_s, reModle_t _mdl)函数:非强制播报,第一个参数是要播报的内容,第二个是模式; 8、sendTTSUCS2Speak(char *_s, reModle_t _mdl, char _chl)函数:非强制播报,第一个参数是要播报的内容,第二个参数是模式,第三个是播报的通道; 9、stopTTSSpeak()函数:停止当前播报; 10、getTTSState()函数:获取当前播报状态,如果正在播报,则返回1,否则返回0

电话部分

1、callReadCSQ(uchar *pda)函数:获取当前信号强度,*pda是要返回的数据buffer,如果获取成功,则*pda被赋值,并且函数返回1,否则返回0; 2、getCallnumber(char *pnbr)函数:获取来电号码,*pda是要返回的数据buffer; 3、DisplayPhoneNumber(reqmodle_t modle_t)函数:开启或者关闭来电显示,参数为OPEN\CLOSE; 4、dialTelephoneNumber(char *_s)函数:拨打电话,*_s是要拨打的号码字符串,切记,一定要在号码后面加“;”号; 5、answerTelephone(void)函数:接听电话; 6、cancelCall(void)函数:挂断电话;

DTMF部分

1、setDTMFenable(reqmodle_t modle_t)函数:开启或者关闭DTMF功能,参数为OPEN\CLOSE; 2、setDTMFHandlefunction(void (*pDf)())函数:注册DTMF回调函数,当有DTMF数据来时,回调pDf函数; 3、getDTMFresult(char *pch)函数:获取DTMF数据

短信部分

1、setSMSEnablePrompt(reqmodle_t modle_t)函数:开启或者关闭短信功能,参数为OPEN\CLOSE; 2、setSMSHandlefunction(void (*pDf)())函数:注册短信回调函数,当有短信来时,回调pDf函数; 3、getSMSID(char *str)函数:获取当前短信的序号; 4、sendSMS(char *pnber, char *pdata)函数:发送短息,第一个参数是发送的号码,第二个参数是要发送的数据,切记两者都是UCS2编码格式; 5、readSMS(char *padr, char *pdata)函数:读取短息,第一个参数是要读取短信的序号,第二个参数是返回数据的buffer; 6、deleteSMS(char *padr)函数:删除短信,参数*padr是要删除短信的序号

字符串转UCS2编码方法

在下面链接中,下载UCS2编码转换软件,当然小伙伴们也可以自己在网上下载。 打开CharCoder.exe软件,在Text中输入你要转换的字符串,UCS2-BIG就是你转换后的内容,如图所示:

string to UCS2

File:nextredirectltr.png购买SIM800H GPRS Shield V1.0通信模块 (SKU:TEL0089)

开发资料

转换工具<br> SIM800H`` ``GPRS`` ``Shield`` ``原理图<br> SIM800H`` ``GPRS`` ``Shield`` ``V1.0资料集锦<br>

⚠️ **GitHub.com Fallback** ⚠️
