Gravity Digital Ambient Light Sensor数字环境光传感器

概述

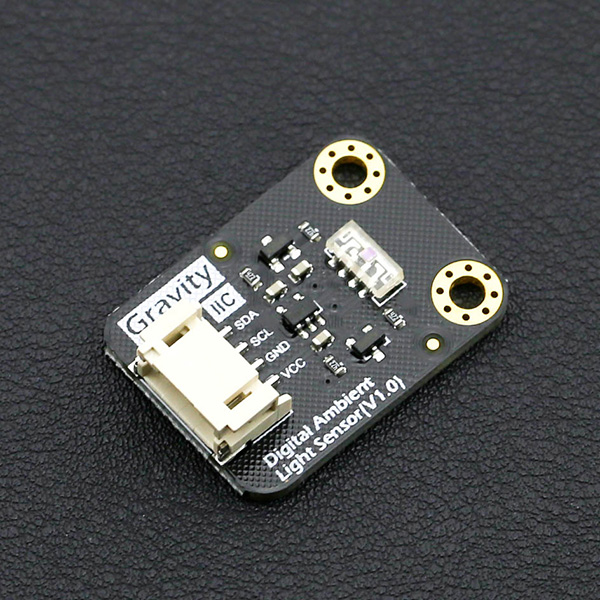

本产品是数字式环境光传感器,测量不同环境下光的强度,在串口监视器中以数值显示,单位是lx。它的测量精度高,量程较广,探测范围从0lx到120klx,分辨率0.0036lx/ct。在设计方面,本传感器采用Filtron™技术,Filtron技术使传感器对环境光的光谱感光度接近人眼,同时它还采用了O-Trim™技术,使输出公差不到10%。在电路方面,此传感器模块支持I2C总线接口,并且采用了Gravity接口的设计形式,直接地简化了用户的接线难度。

光亮度数据参考:

  • 晚上: 0.001-0.02 lx;
  • 月夜: 0.02-0.3 lx;
  • 多云室内: 5-50 lx;
  • 多云室外: 50-500 lx;
  • 晴天室内: 100-1000 lx;
  • 夏天中午光照下: 大约10*6 lx;
  • 阅读书籍时的照明度:50-60 lx;
  • 家庭录像标准照明度:1400 lx

技术规格

  • 供电电压:3.3~5V
  • 工作电流:45uA
  • 关断模式:0.5uA
  • 接口:IIC
  • IIC地址:0x10
  • 量程:0~120klx
  • 精度:0.0036 lx/ct
  • 尺寸:1.181x0.866"(30x22mm)
  • 工作温度:-25℃~+85℃

| 注意:1、实际使用中可测得大于 120klx 的环境光,但精度不高 |

引脚说明


  • 连接arduino平台接口(Gravity-IIC接口):

从上到下依次是 1、SDA:IIC数据输入引脚

2、SCL:IIC时钟输入引脚

3、GND:电源负

4、VCC:电源正

接线图

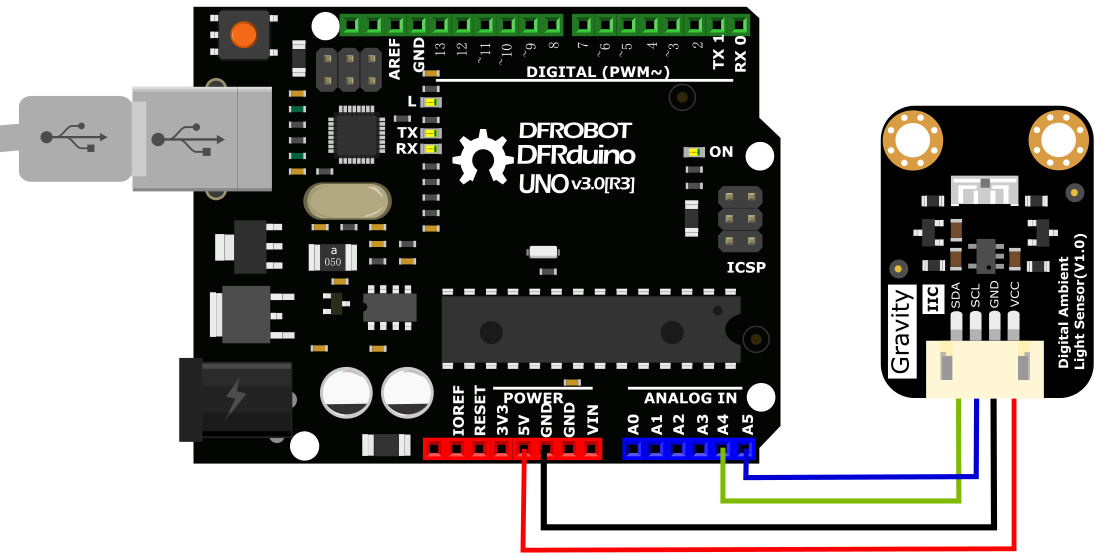

连接模块与UNO主板(通过I2C接口),按照如下图的方式连接。 UNO-Digital Ambient Light Sensor

示例代码

下载Digital Ambient Light Sensor 库文件如何安装库?

/*!
 * @file readVEML770.ino
 * @brief DFRobot's Digital Ambient Light Sensor
 * @n This example read the Lux from Digital Ambient Light Sensor, and then print them
 *
 * @copyright   [DFRobot](http://www.dfrobot.com), 2016
 * @copyright   GNU Lesser General Public License
 *
 * @version  V1.0
 * @date  2016-12-06
 */


#include <Wire.h>
#include "DFRobot_VEML7700.h"

DFRobot_VEML7700 als;

void setup()
{
  Serial.begin(9600);
  als.begin();
}

void loop()
{
  float lux;
  als.getALSLux(lux);
  Serial.print("Lux: ");//Read Lux and print
  Serial.print(lux);
  Serial.println(" lx");
  delay(500);
}

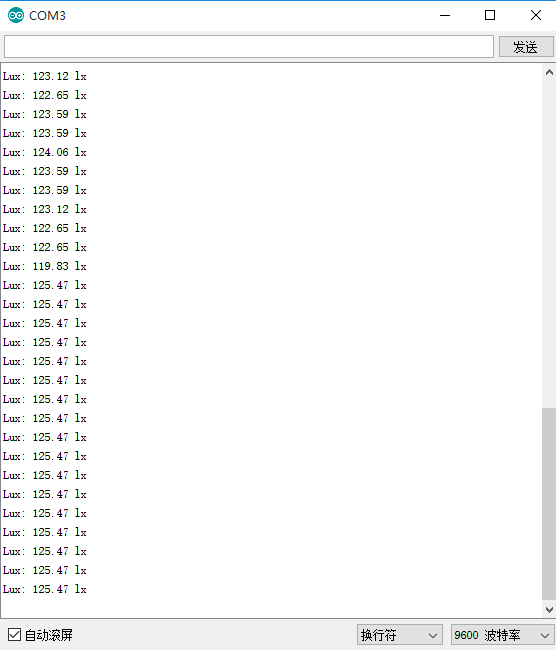

串口查看

Read Lux form Digital Ambient Light Sensor

Mind+(基于Scratch3.0)图形化编程

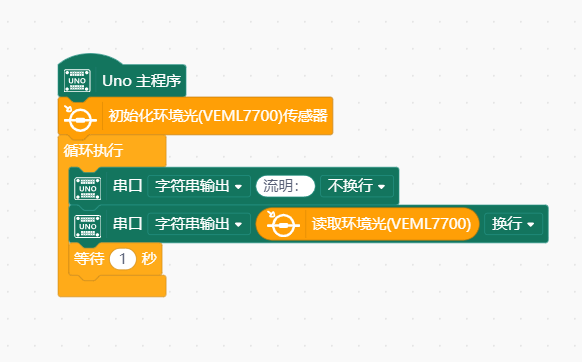

1、下载及安装软件。下载地址:http://www.mindplus.cc 详细教程:Mind+基础wiki教程-软件下载安装 2、切换到“上传模式”。 详细教程:Mind+基础wiki教程-上传模式编程流程 3、“扩展”中选择“主控板”中的“Arduino Uno”。 "扩展"“传感器”中搜索选择“sen0228环境光传感器”。详细教程:Mind+基础wiki教程-加载扩展库流程 4、进行编程,程序如下图: 5、菜单“连接设备”,“上传到设备” 6、程序上传完毕后,打开串口即可看到数据输出。详细教程:Mind+基础wiki教程-串口打印
