单导联心电检测传感器

简介

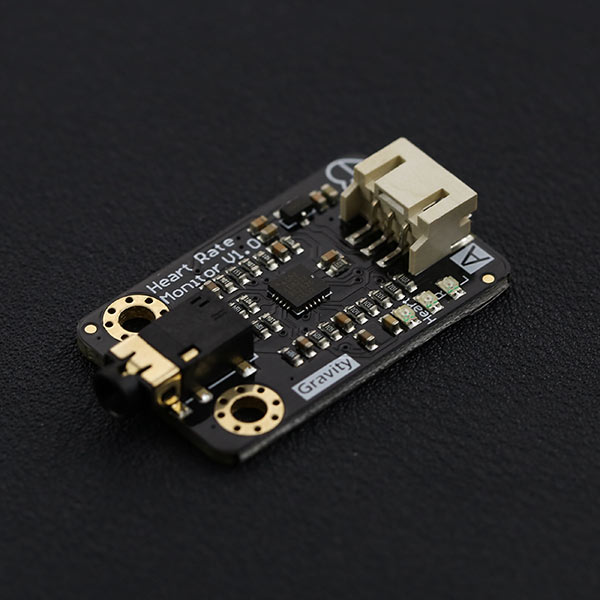

心脏是人最重要器官之一,心脏的好坏直接关系到一个人身体的健康与否。DFRobot最新推出的单导联心电传感器可以直接测量人体的心电活动,绘制心电图!不用去医院也能“看到”自己那颗蓬勃跳动的心,是不是非常的酷炫!(恩!这下测谎仪就有了!) 人体的心脏周围的组织和体液都能导电,因此可将人体看成为一个具有长、宽、厚三度空间的容积导体。心脏好比电源,无数心肌细胞动作电位变化的总和可以传导并反映到体表。在体表很多点之间存在着电位差,也有很多点彼此之间无电位差是等电的。心脏在每个心动周期中,由起搏点、心房、心室相继兴奋,伴随着生物电的变化,这些生物电的变化称为心电。 心电包含了大量的噪声,DFRobot单导联心电检测传感器采用AD8232信号调理模块,专用于ECG及其他生物电测量应用,具有运动或远程电极放置产生的噪声的情况下提取、放大及过滤微弱的生物电信号能力。配合超低功耗模数转换器(ADC)和Arduino 主控器,就能够轻松地采集输出信号,绘制心电图。

注意:本品并非专业医疗仪器,不能作为辅助配件参与诊断和治疗。

参数规格

  • 供电电压:3.3V - 6V (推荐:5V)
  • 输出电压:0 - 3.3V
  • 工作电流:<10mA
  • 接口类型:模拟量输出
  • 转接板尺寸:35mm * 22mm
  • 接口类型:PH2.0-3P

AD8232参数

  • 全集成式ECG前端
  • 低电源电流:170uA(典型值)
  • 共模抑制比:80dB(DC至60HZ)
  • 两个或三个电极配置
  • 高信号增益(G=100),带DC阻塞能力
  • 2极点可调高通滤波器
  • 接受高达±300mV的半电池电位
  • 快速恢复功能减少了滤波器的建立时间
  • 无使用约束运算放大器
  • 3极点可调低通滤波器,带可调增益
  • 导联脱落检测:交流或直流选择
  • 集成右腿驱动(RLD)放大器
  • 单电源供电:2.0-3.5V
  • 集成基准电压缓冲器产生虚拟地
  • 轨道轨输出
  • 内部RFI滤波器
  • 8KV HBM ESD额定值

引脚说明

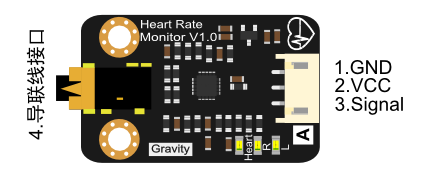

| | | | ---------------------------------------- | | | 连线图 | |

标号 名称 功能描述
1 GND
2 VCC 电源
3 Signal 信号线
4 导联接线口 导联接线口

使用教程

使用本传感器打印出心电图。

| 注意: 当观察到很多干扰波形时,很有可能是人体静电造成,用手接触一下地平面(如金属平面)即可。 |

准备

  • 硬件
    • UNO x1
    • Heart Rate Monitor x1
    • 动态心电3导联线 x1
    • 按扣电极片 x3
    • 杜邦线 若干
  • 软件
    • Arduino IDE 版本1.6.6及以上

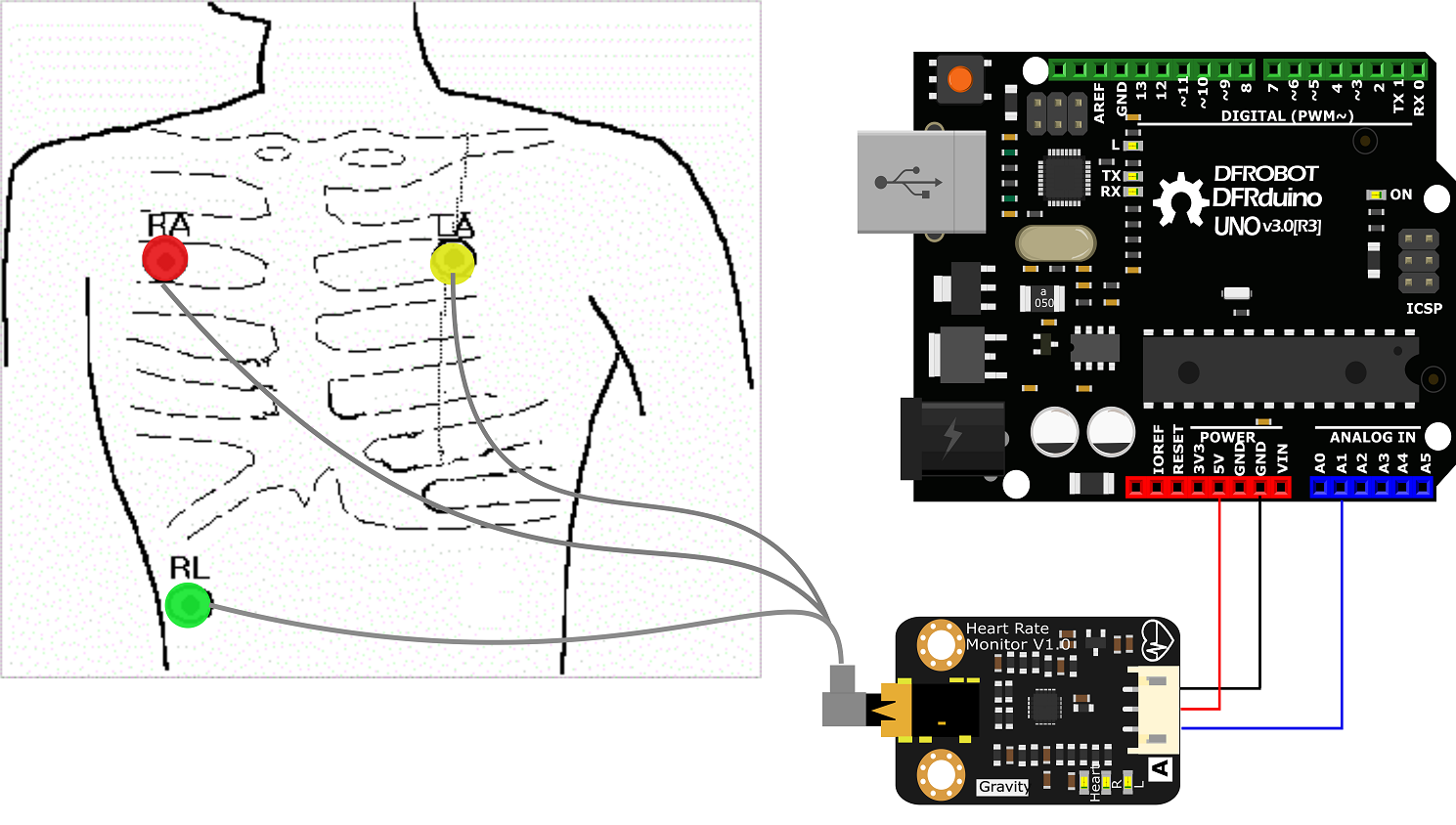

接线图

连线图

  • 把导联线用心电电极片粘在身上:L端粘LA;R端粘在RA;F端粘在RL。
  • R,L端是差分放大输入端;F端是消除干扰用的。
    • RA:右锁骨中线第一肋间
    • LA:右锁骨中线第一肋间
    • RL:右锁骨中线剑突水平

样例代码 1

|

/*!
* @file HeartRateMonitor.ino
* @brief HeartRateMonitor.ino  Sampling and ECG output
*
*  Real-time sampling and ECG output
*
* @author linfeng([email protected])
* @version  V1.0
* @date  2016-4-5
*/
const int heartPin = A1;
void setup() {
  Serial.begin(115200);
}
void loop() {
int heartValue = analogRead(heartPin);
Serial.println(heartValue);
delay(5);
}

|}

结果 1

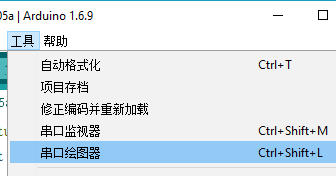

  1. 打开“串口绘图器”; 打开Arduino串口绘图器
  2. 您就可以观察到传感器的检测数据了

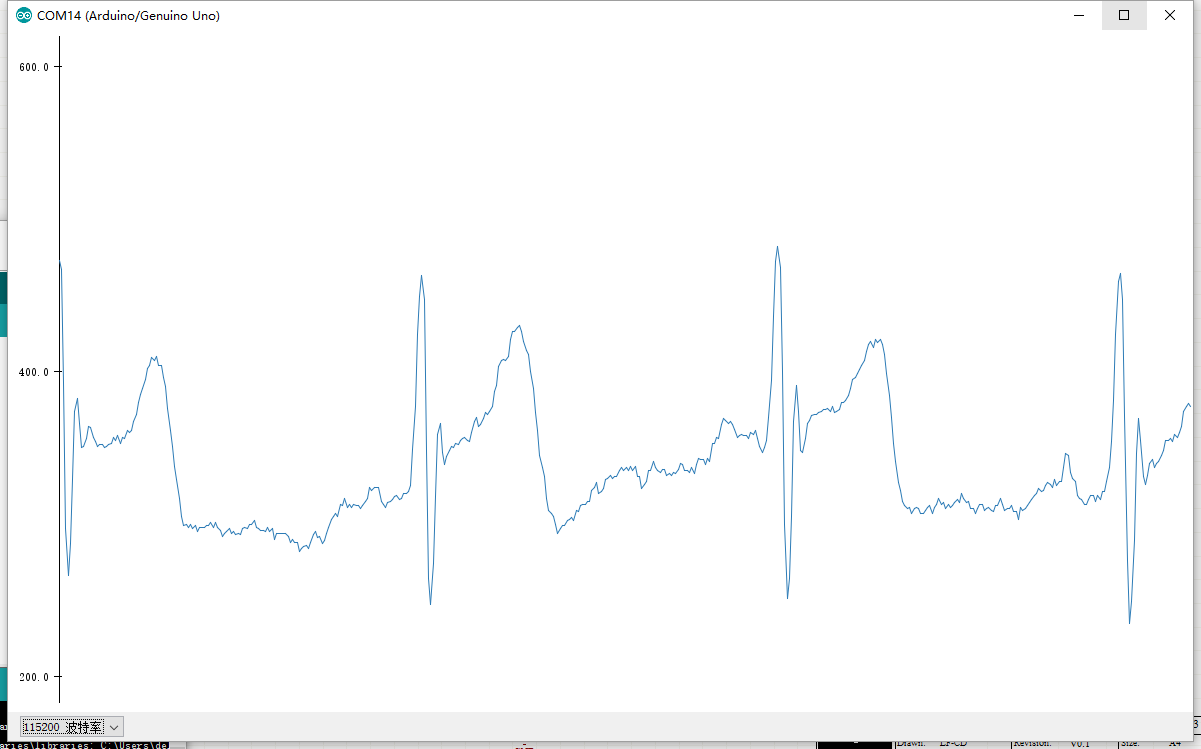

  • 实测心电图

注意:由于人体的独特性,每一个人显示出的心电图都会有所不同

样例代码 2

点击下载库文件HeartSpeed

|

/*!
 * @file heart_test.ino
 * @copyright   [DFRobot](http://www.dfrobot.com), 2016
 * @copyright   GNU Lesser General Public License
 * @author [jianghao]([email protected])
 * @version  V1.0
 * @date  20160-07-8
 */

/*!
 * @brief Library for DFRobot's IR Position RAW_DATA
 * @author [jianghao]([email protected])
 */
#include "HeartSpeed.h"

HeartSpeed heartspeed(A1);                  ///<Åbn den serielle port for at observere pulsværdi.
//HeartSpeed heartspeed(A1,RAW_DATA);       ///<Åbn den serielle port mapper, observation af ECG diagram.

/* Print the position result */
void mycb(uint8_t rawData, int value)
{
  if(rawData){
    Serial.println(value);
  }else{
    Serial.print("HeartRate Value = "); Serial.println(value);
  }
}
void setup() {
  Serial.begin(115200);
  heartspeed.setCB(mycb);    ///<Indstiller callback funktion.
  heartspeed.begin();///<Åben puls test.
}

void loop() {

}

/******************************************************************************
  Copyright (C) <2016>  <jianghao>
  This program is free software: you can redistribute it and/or modify
  it under the terms of the GNU General Public License as published by
  the Free Software Foundation, either version 3 of the License, or
  (at your option) any later version.
  This program is distributed in the hope that it will be useful,
  but WITHOUT ANY WARRANTY; without even the implied warranty of
  MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE.  See the
  GNU General Public License for more details.
  You should have received a copy of the GNU General Public License
  along with this program.  If not, see <http://www.gnu.org/licenses/>.
  Contact: [email protected]
 ******************************************************************************/

|}

结果 2

打开“串口监视器”,您就可以观察到心率值

注意:

本品并非专业医疗仪器,不能作为辅助配件参与诊断和治疗。

检测心率时身体保持静止状态为佳 |
