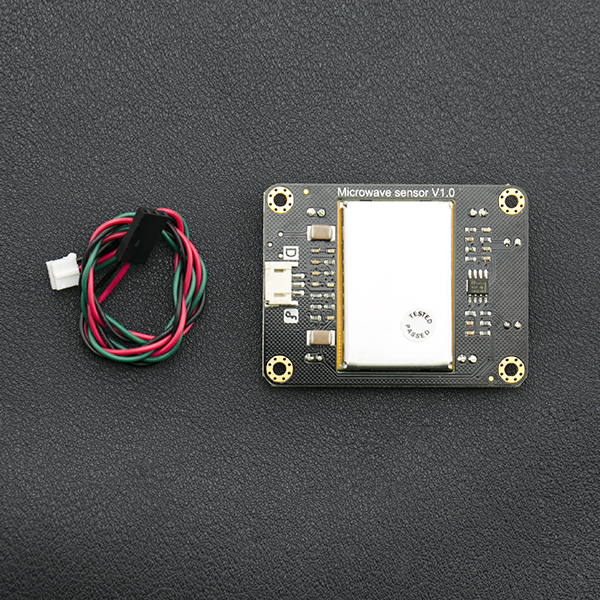

微波传感器

概述

微波运动传感器是利用多普勒雷达原理设计的微波移动物体探测器。不同于一般的红外探测器,微波传感器通过通过检测物体反射的微波来探测物体的运动状况,检测对象将并不会局限于人体,还有很多其他的事物。微波传感器不受环境温度的影响,探测距离远,灵敏度高,被广泛应用于工业、交通及民用装置中,如车辆测速、自动门、感应灯、倒车雷达等。 由于微波传感器检测对象存在普遍性,在实际的生活应用中,会搭配另一个传感器来做针对性的检测。如微波传感器+红外热释电传感器,能够有效的判断是否有人经过,不会被阳光,被衣物颜色所干扰,也不会对其他物体产生反应。

特性

这种探测方式与其它探测方式相比具有如下的优点:

  1. 非接触探测;
  2. 不受温度、湿度、噪声、气流、尘埃、光线等影响,适合恶劣环境;
  3. 抗射频干扰能力强;
  4. 输出功率小,对人体构不成危害;
  5. 探测距离远;
  6. 支持对非生命类物体的检测
  7. 微波的方向性很好,速度等于光速;

产品参数

  • 工作电压 : 5V±0.25V
  • 工作电流(CW): 60mA max., 37mA typical
  • 尺寸: 48.5x63mm
  • 发射参数:
    • 探测距离: 2-16m连续可调(最小范围2m,最大范围16m)
    • 发射频率 : 10.525 GHz
    • 频率设置精度 : 3MHz
    • 输出功率(最小): 13dBm EIRP
    • 谐波发射: <-10dBm
    • 平均电流 (5%DC) : 2mA typ.
    • 脉冲宽度(Min.): 5uSec
    • 负载循环(Min.): 1�
  • 接收参数:
    • 灵敏度(10dB S/N ratio)3Hz至80Hz 带宽: -86dBm
    • 3Hz至80Hz带宽杂波 10uV
    • 天线增益: 8dBi
    • 垂直面3dB波束宽度: 36度
    • 水平面 3dB 波束宽度: 72度

引脚说明

| {| | | SEN0192引脚图.png |

|

| | | | | |

颜色
绿色
红色
黑色

|}

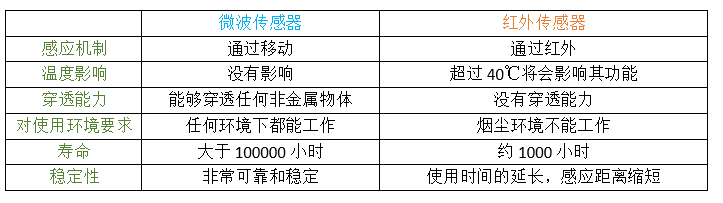

与红外热释电传感器比较

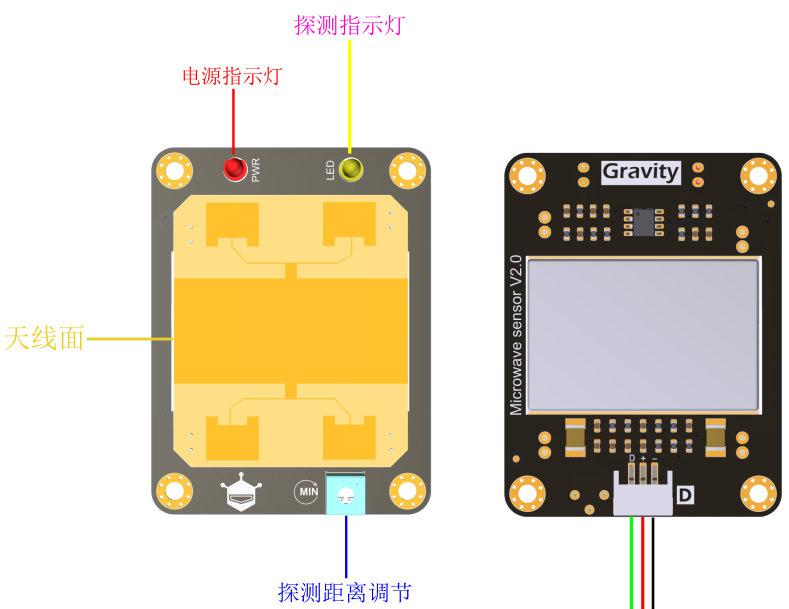

传感器模块说明

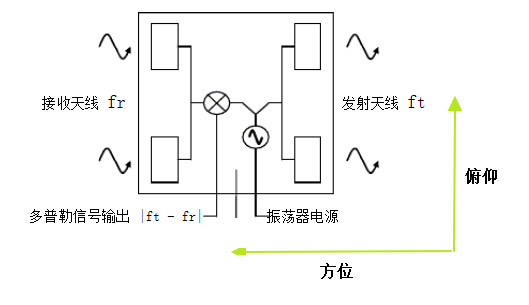

天线面说明

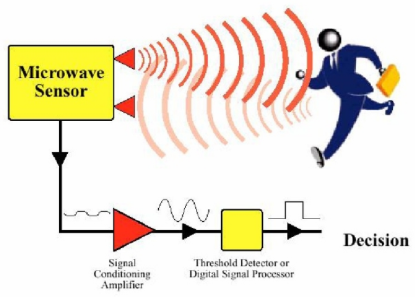

信号处理示意图

下图为传感器模块工作原理框图,将传感器接收到的微小信号经过放大,再通过比较电路将信号转换为方波信号,输出0、1数字信号,便于单片机处理。

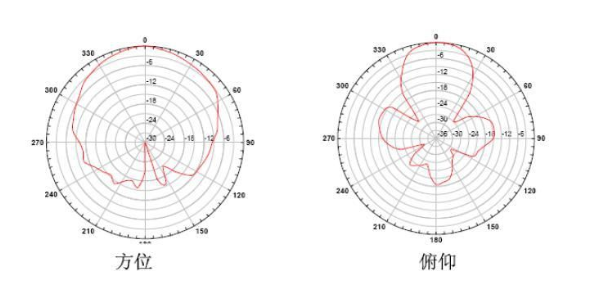

信号检测范围示意图

下图为微波信号感应范围图。检测角度:与天线平行(方位)方向的检测角度为72°,与天线垂直(俯仰)方向的检测角度为36° File:检测角度.png 使用时,请注意传感器的正反面,带黄色天线面为正面!!!

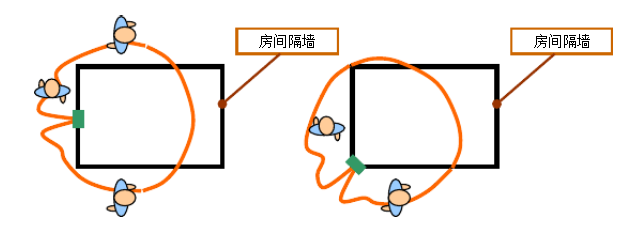

误报示意图

下图为隔墙误报的示意。微波对建筑物墙体有穿透能力,泄漏到墙外的微波对设防区域以外的移动目标发生作用时,可能造成隔墙误报,安装这类探头时应认真选择安装位置,避免误报 File:误报示意.png

指示灯和输出状态说明

传感器没有检测到移动物体,模块上的LED保持熄灭状态;当传感器检测到移动物体时,模块上的LED灯会被点亮,输出电平会由高电平变成低电平。约0.5s后模块LED会自动熄灭,输出电平由低电平变成高电平。若检测到持续移动的物体,模块的LED会一直闪烁,输出电平会一直高低变化,直到物体不再移动。

距离调整说明

本传感器具有2-16m范围连续可调,电位器顺着MIN方向调节,探测距离减小;电位器逆着MIN方向调节,探测距离增大。

  注意:电位器调节到最大方向为灵敏度最高,当出现检测灯闪烁不停时属正常现象,可将电位器往MIN方向旋转15°~45°左右视实际使用情况做调节即可。

使用教程

准备

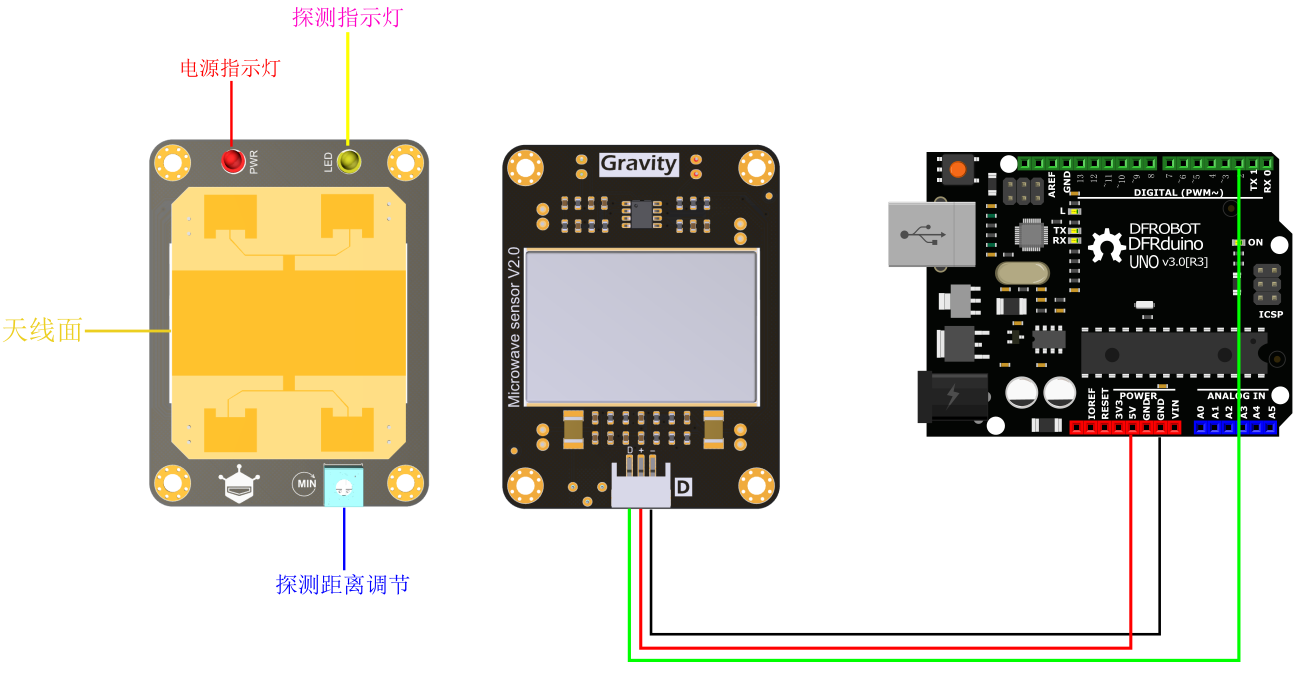

接线图


说明:安装时要让天线面朝着需要探测的区域

| 注意:本传感器具有2-16m范围连续可调,电位器顺着MIN方向调节,探测距离减小;电位器逆着MIN方向调节,探测距离增大。 |

样例代码

点击下载库文件arduino定时器库函数如何安装库? 代码完成的功能:当微波传感器探测到有移动物体时,Arduino板的D13脚LED会被点亮,点亮2S后会自动熄灭,下次再探测到移动物体时,该LED会再次被点亮

/***************************************************
  Microwave sensor
 <http://www.dfrobot.com.cn/goods-1231.html>

 ***************************************************
 This example reads temperature and humidity from SHT1x Humidity and Temperature Sensor.

Created 2015-7-30
 By Loan <[email protected]>

 GNU Lesser General Public License.
 See <http://www.gnu.org/licenses/> for details.
 All above must be included in any redistribution
 ****************************************************/

/***********Notice and Trouble shooting***************
 1.Connection and Diagram can be found here
 <http://wiki.dfrobot.com.cn/index.php?title=%28SKU:SEN0192%29_Microwave_sensor%E5%BE%AE%E6%B3%A2%E4%BC%A0%E6%84%9F%E5%99%A8%E6%A8%A1%E5%9D%97>
 2.This code is tested on Arduino Uno, Leonardo, Mega boards.
 3.arduino Timer library is created by jonoxer.
 See <http://www.dfrobot.com.cn/images/upload/File/SEN0192/20160112134309yy5nus.zip arduino Timer library> for details.
 ****************************************************/
#include <MsTimer2.h>           //Timer interrupt function
int pbIn = 0;                   // Define the interrupt PIN is 0, that is, digital pins 2
int ledOut = 13;
int count=0;
volatile int state = LOW;       //Define ledOut, default is off

void setup()
{
     Serial.begin(9600);
     pinMode(ledOut, OUTPUT);
     attachInterrupt(pbIn, stateChange, FALLING); // Sets the interrupt function, falling edge triggered interrupts.
     MsTimer2::set(1000,process); // Set the timer interrupt time 1000ms
     MsTimer2::start();//Timer interrupt start

}

void loop()
{
    Serial.println(count); // Printing times of 1000ms suspension
    delay(1);
    if(state == HIGH)  //When moving objects are detected later, 2s shut down automatically after the ledout light is convenient.
  {
    delay(2000);
    state = LOW;
    digitalWrite(ledOut, state);    //Turn off led
  }

 }


void stateChange()  //Interrupt function
{
  count++;

}

void process()   //Timer handler
{
  if(count>1)  //1000ms interrupt number greater than 1 is considered detected a moving object (this value can be adjusted according to the actual situation, equivalent to adjust the detection threshold of the speed of a moving object)
       {
                   state = HIGH;
                   digitalWrite(ledOut, state);    //Lighting led
                   count=0;   //Count zero

       }
        else
            count=0;   //In 1000ms, interrupts does not reach set threshold value is considered not detect moving objects, interrupt the count number is cleared to zero.
}

常见问题

还没有客户对此产品有任何问题,欢迎通过qq或者论坛联系我们!

| 更多问题及有趣的应用,可以 访问论坛 进行查阅或发帖! |
