功能介绍

以海盗船为平台，用超声波作为距离检测装置，舵机作为前方扫描器，实现一个可自动蔽障小车。

组装步骤

工具准备就绪后，我们就要开始开工了！海盗船的底盘组装非常容易，只需要按照以下步骤一步步安装就行了。

安装电机

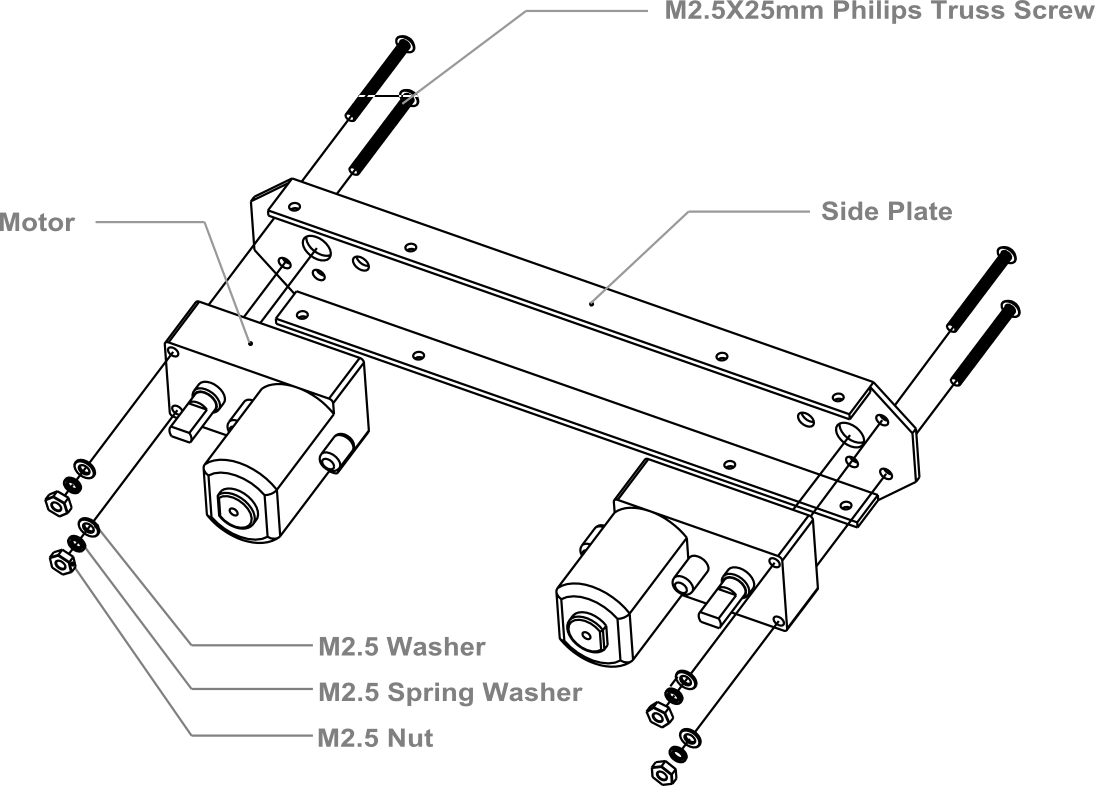

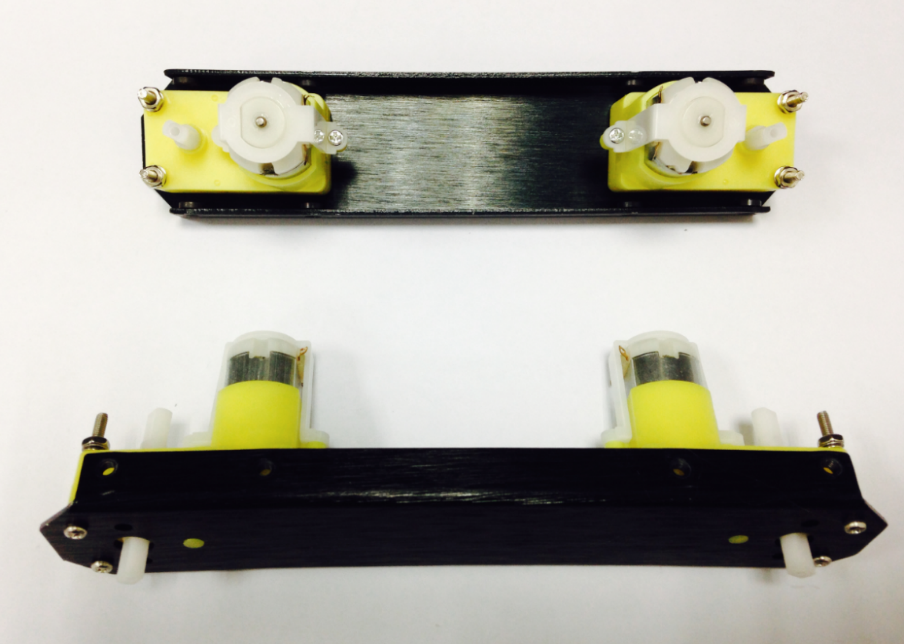

拿出零件包，有找到8个长螺丝吗？那就是用来固定电机的。按下图位置摆放电机，找到对应的8个固定孔，拧上螺丝就行了。 这里可能需要注意的一点是，零件包里面还有配有垫圈和锁紧垫片。垫圈可以用于增加摩擦力，是电机固定更牢固。锁紧片用来防止螺母由于震动可能导致的松脱。



焊接电机线

取出套件里自带的红黑导线，每个电机红、黑各一根，长度大约在15cm左右。用剥线钳在线两头剥去外皮，留下导线用于焊接在电机引脚上。将四个电机线全部焊好。
注意:焊接的时候，注意线序正确，可参照下图的红黑线的位置。

image:Assemble Mobile Platform STEP2_1.png image:Assemble Mobile Platform STEP2_2.jpg image:Assemble Mobile Platform STEP2_3.png

安装Romeo BLE 控制器

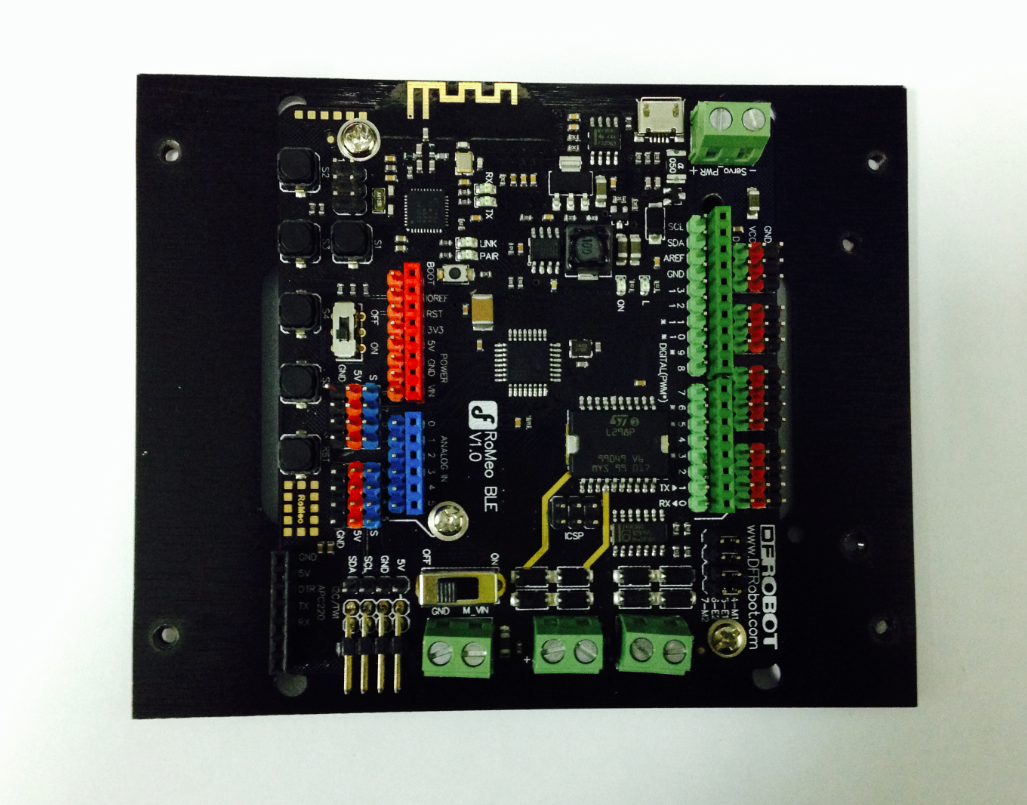

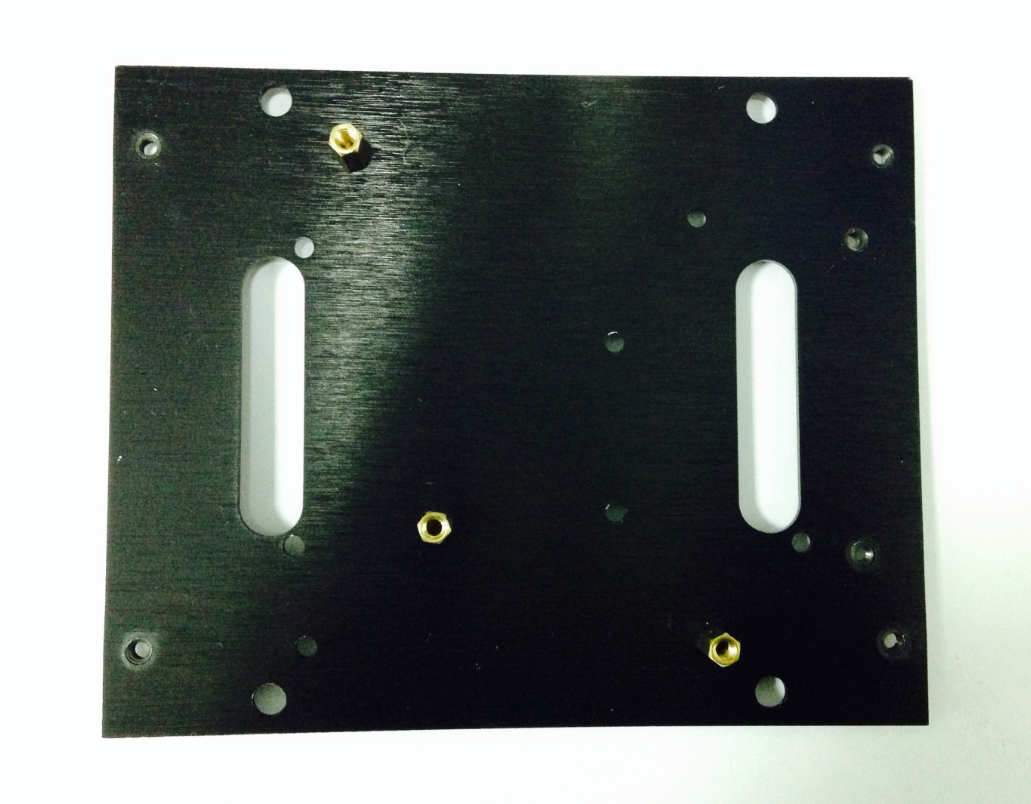

找到零件包中的3个1cm长的铜柱，那是用于固定控制板的。首先，需要找到控制器的三个固定空位。并将铜柱拧上去。完成之后，再将控制器用螺丝固定上去。



安装电池盒

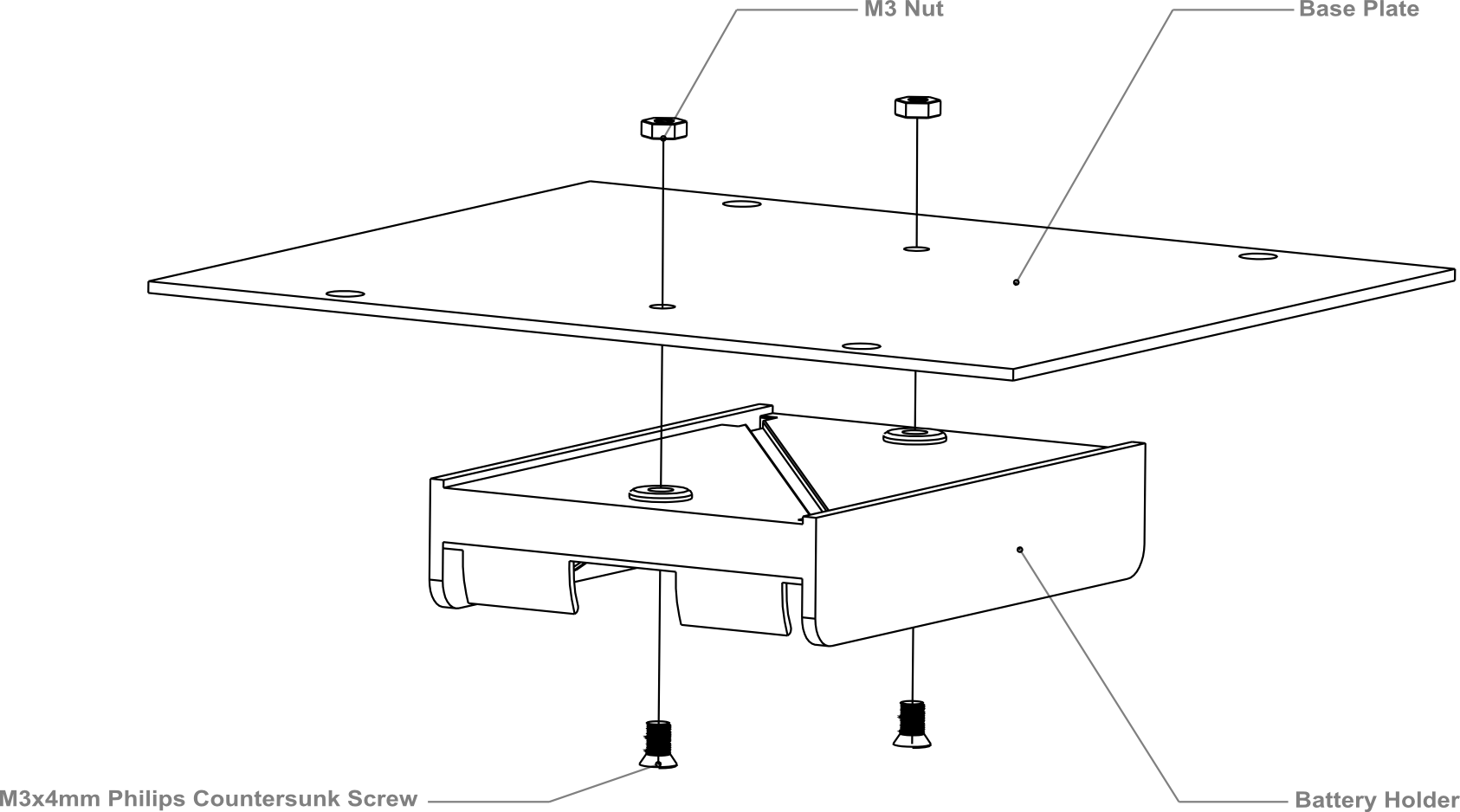

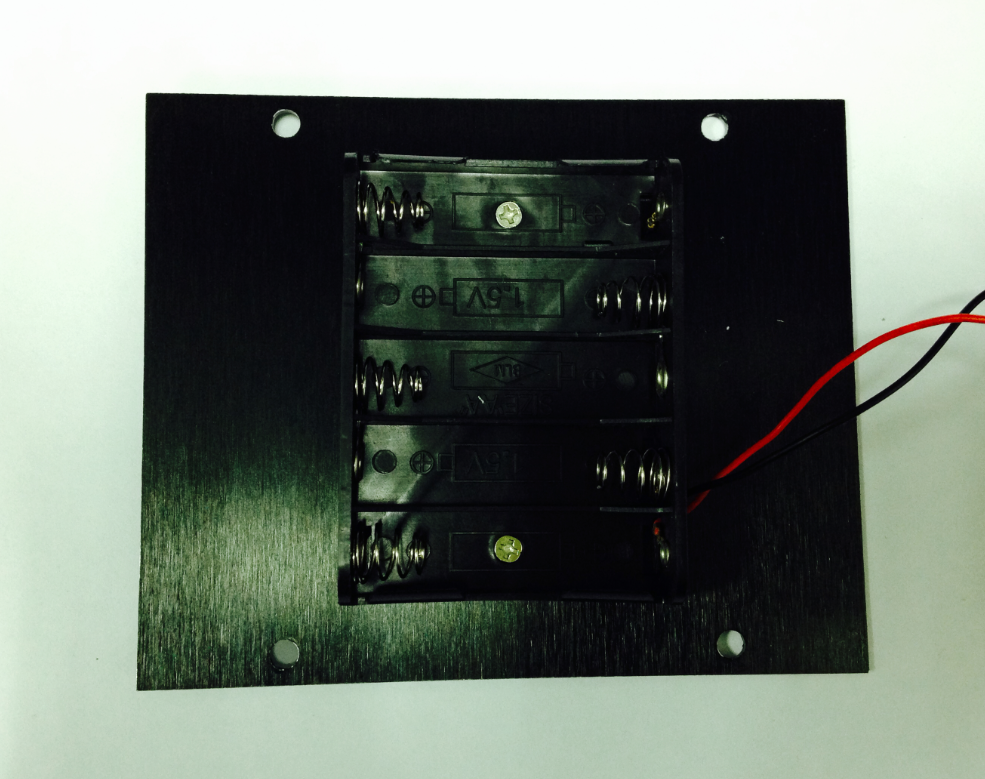

取出独立包装的两个沉头(顶部是平的)螺丝，按下图装配图，将电池盒固定到底盘上。



制作电源开关

我们都知道需要用电池来给机器人供电。平时不用的时候，需要断电来节约电量，那电源开关在这里就起到作用了。先按装配图将机器人的开关位置安装好。安装的时候注意垫片和螺母的顺序。


固定完成之后，就要开始焊线了，取出前面焊接电机连接线剩余的部分，可用于开关。同样，用剥线钳剥去线两头的外皮，留出导线部分用于焊接到开关的引脚上。焊接的时候注意看清楚开关的引脚位置。

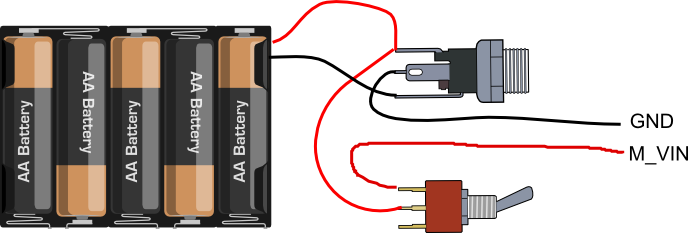

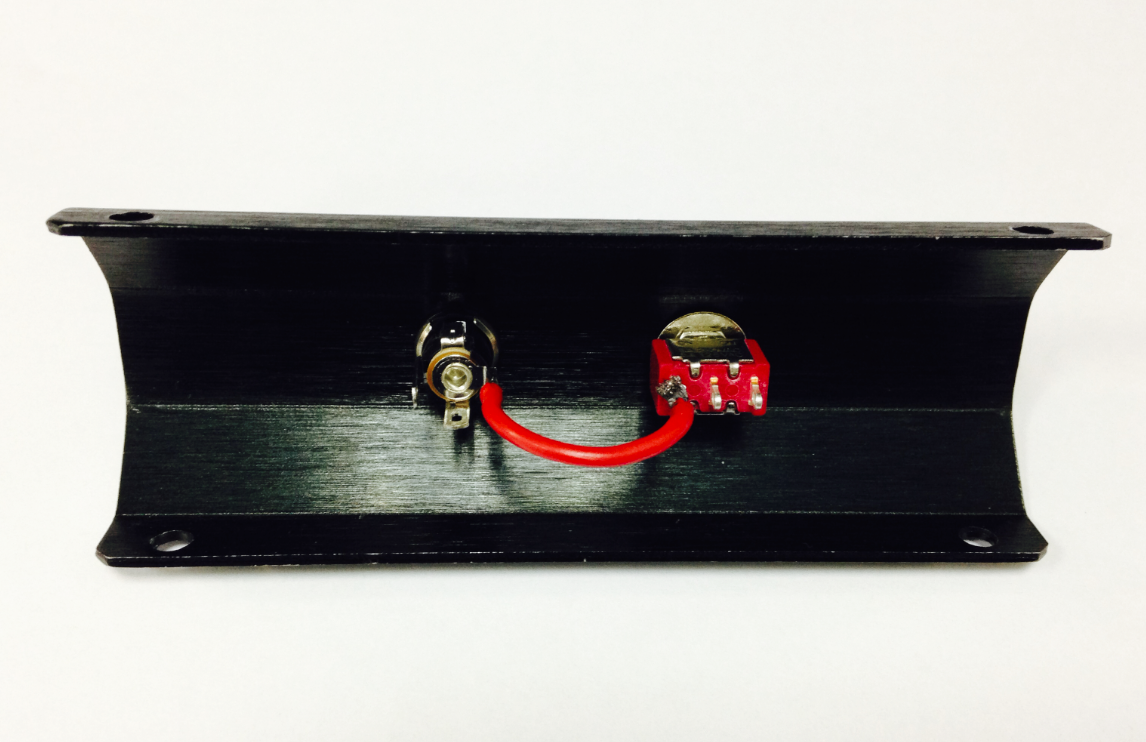

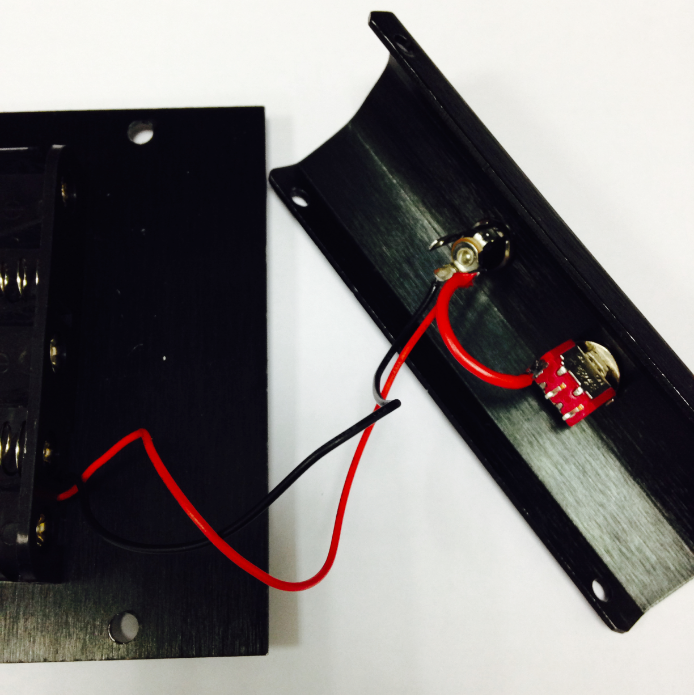

我们一步步来： a) 连接开关和充电接头。注意找准位置。

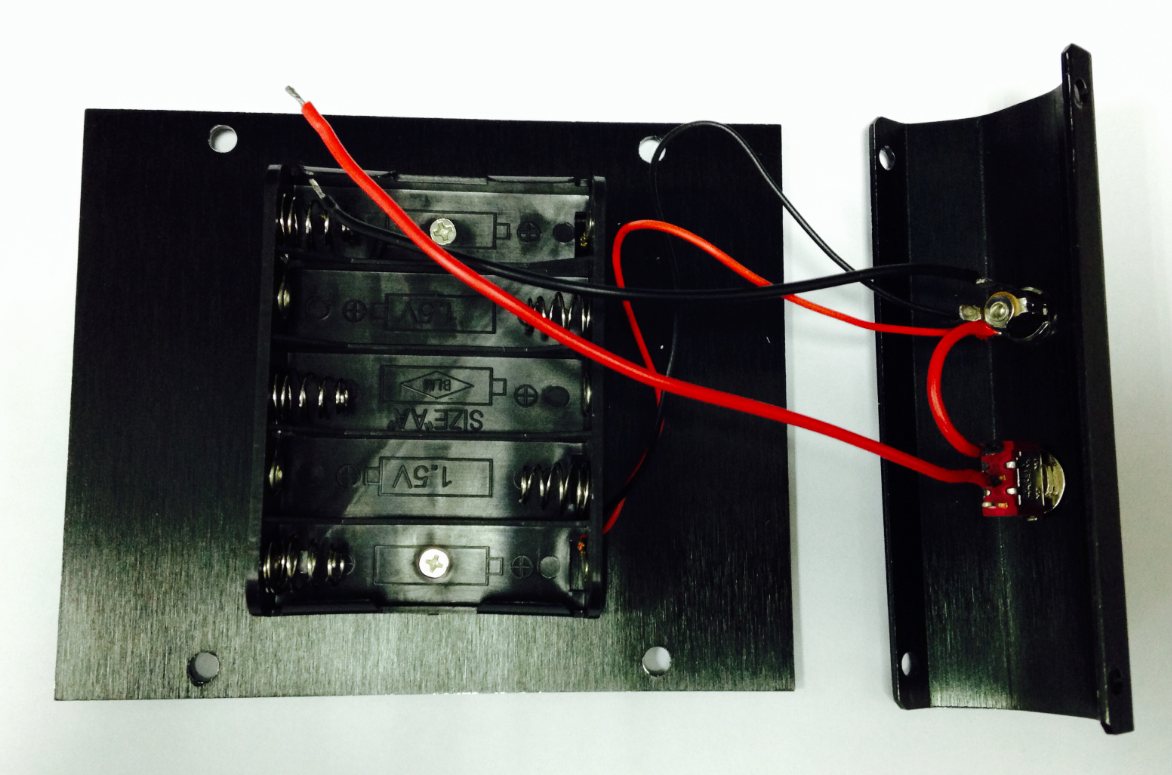

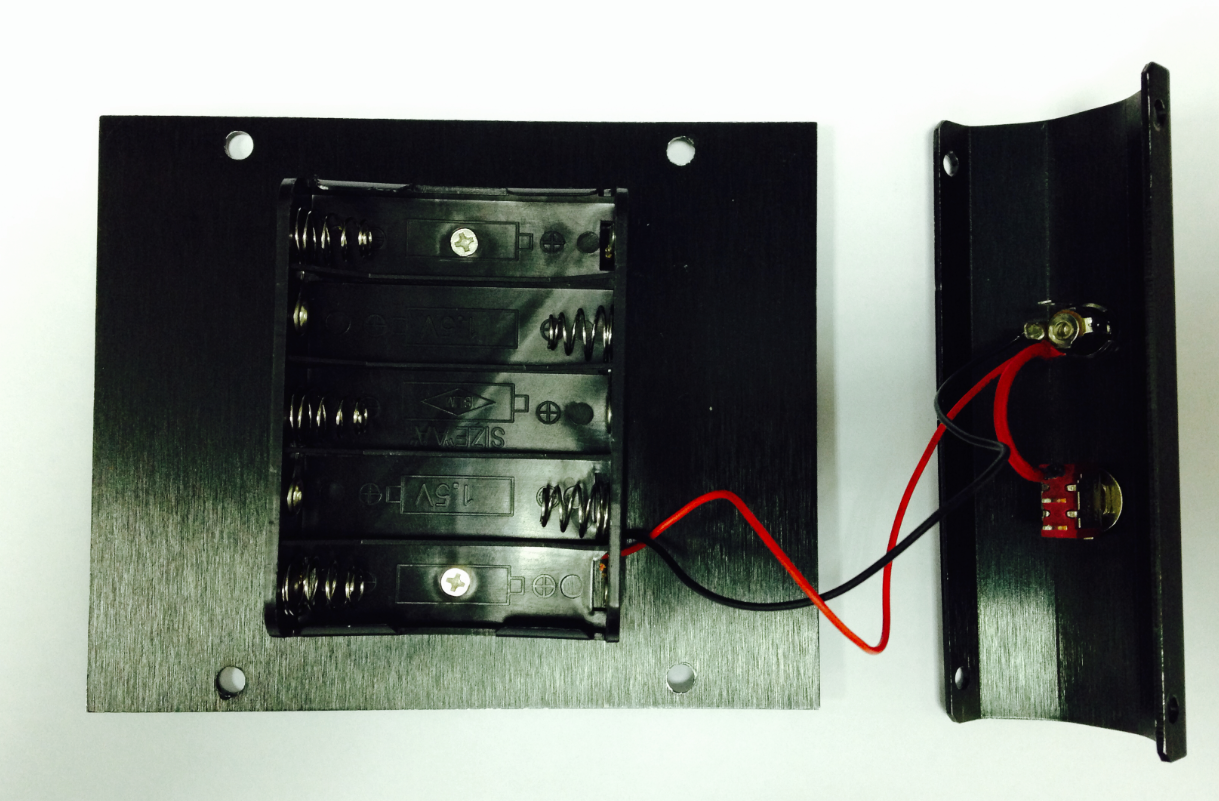

b) 按上图连线图，将电池盒的两根线焊接到充电接头上。


来张大图，看的清楚点！

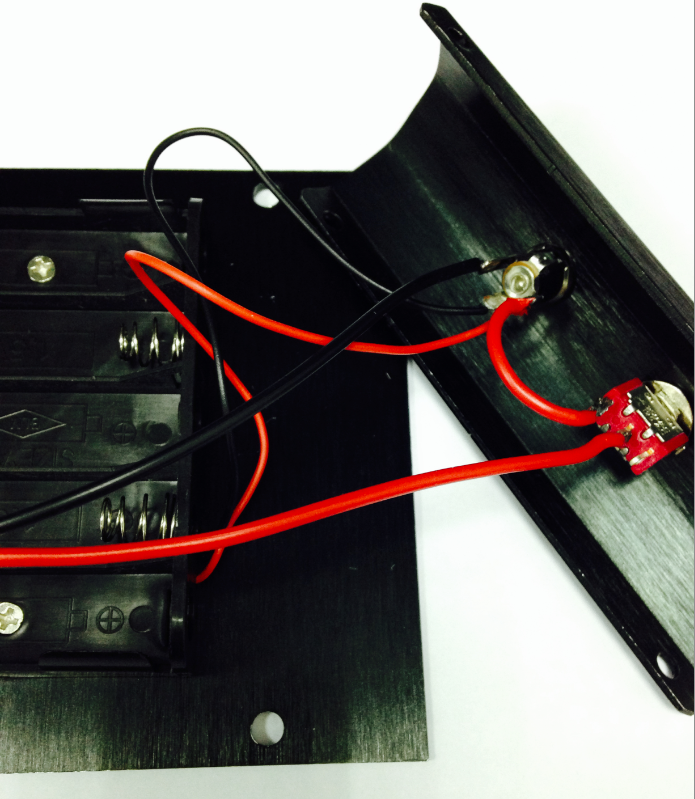

c) 最后，从充电接头和开关上引出正负极电源，用于接到后面的Romeo BLE主控器上。



同样来张放大图，清楚是怎么连接的吗？最后，检查一下焊接的线是否和一开始的连线图是吻合的。

组装底盘

用8个M3×6mm的螺丝将前后板固定到侧板上。按下图装配图安装。
注意:拧螺丝的时候，不要一开始就将螺丝全拧紧，导致下一步安装上层板的时候。螺丝孔对应不上。


安装完后，将底板固定上去，见装配图。

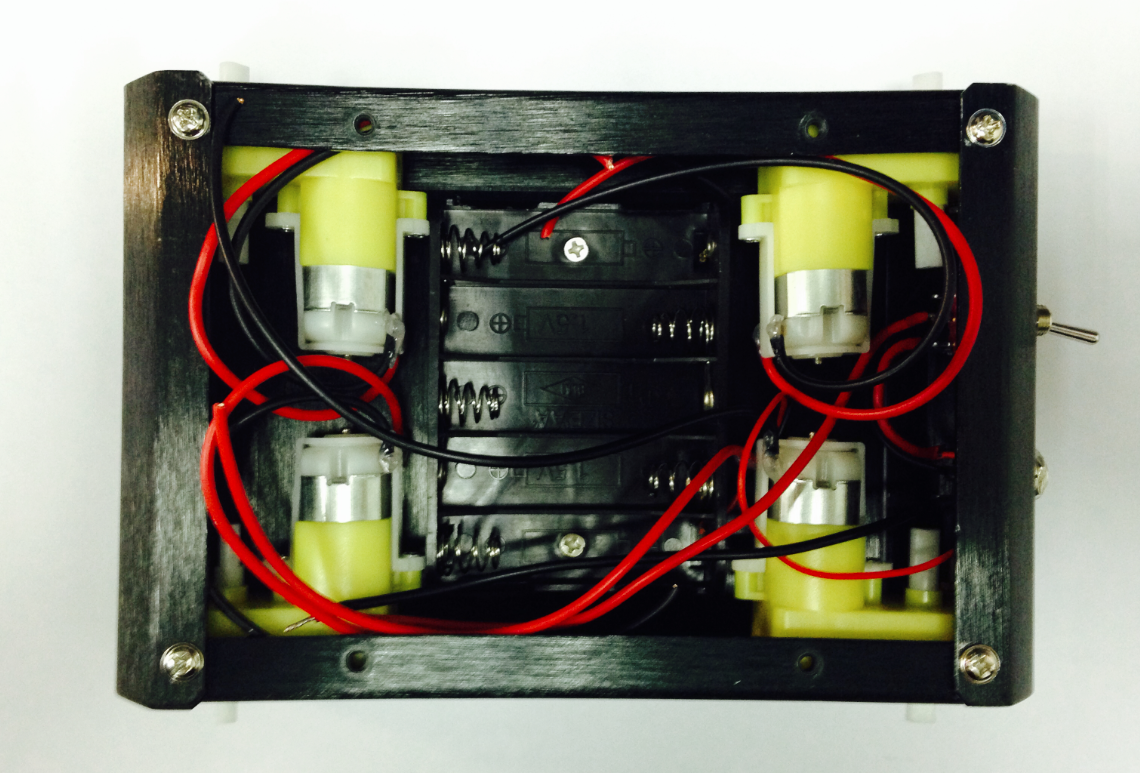

完成后的样子，记得装上电池！

连接电机

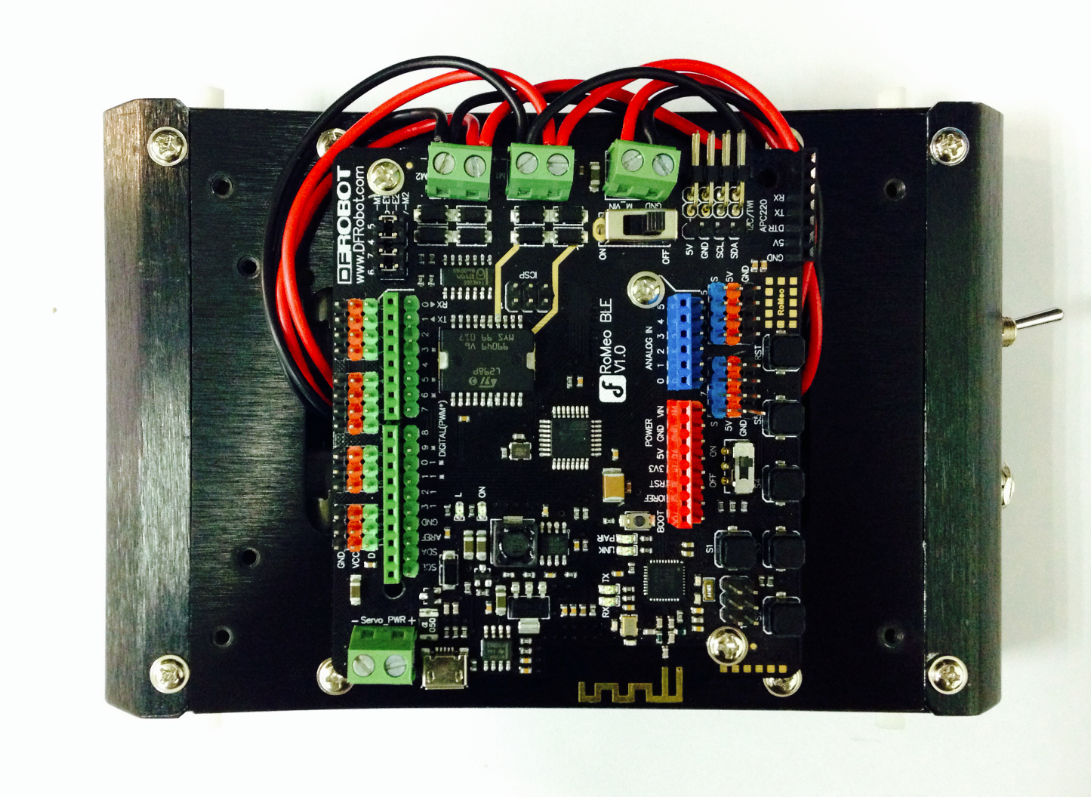

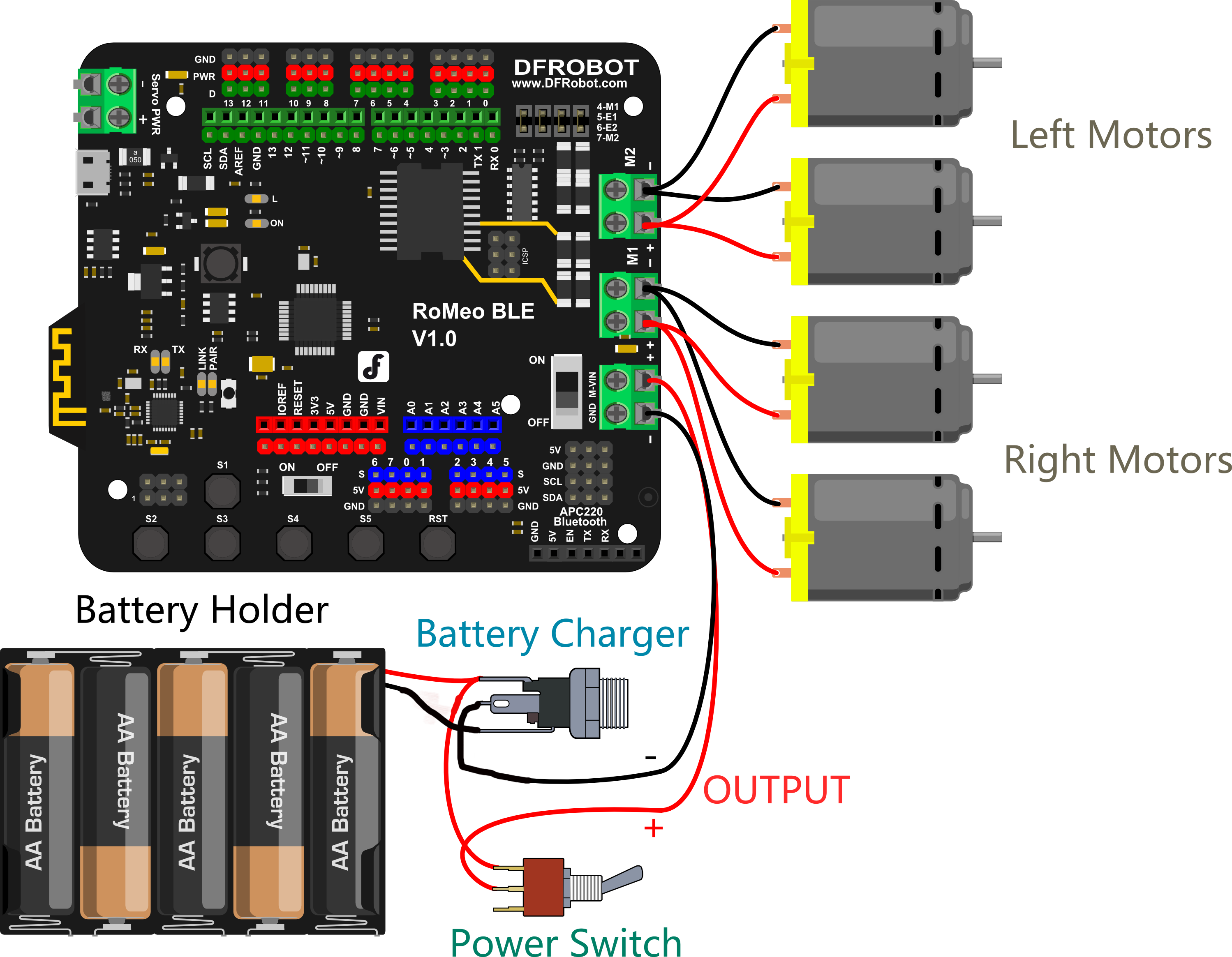

这一步我们需要将电机和我们的控制器连接起来，按下图连线图将电机线一一接到电机驱动的接线柱上，并用螺丝刀拧紧固定。

注意:同一侧的两个电机需要固定在同一个电机驱动接口上。


连接完成后，我们需要盖上顶板。盖顶板前，可以先装上传感器板。如果用不到的话，可以先不装。



安装完成后，如下图所示。


安装上层板

找到上层板的四个安装孔位，拧上螺丝。

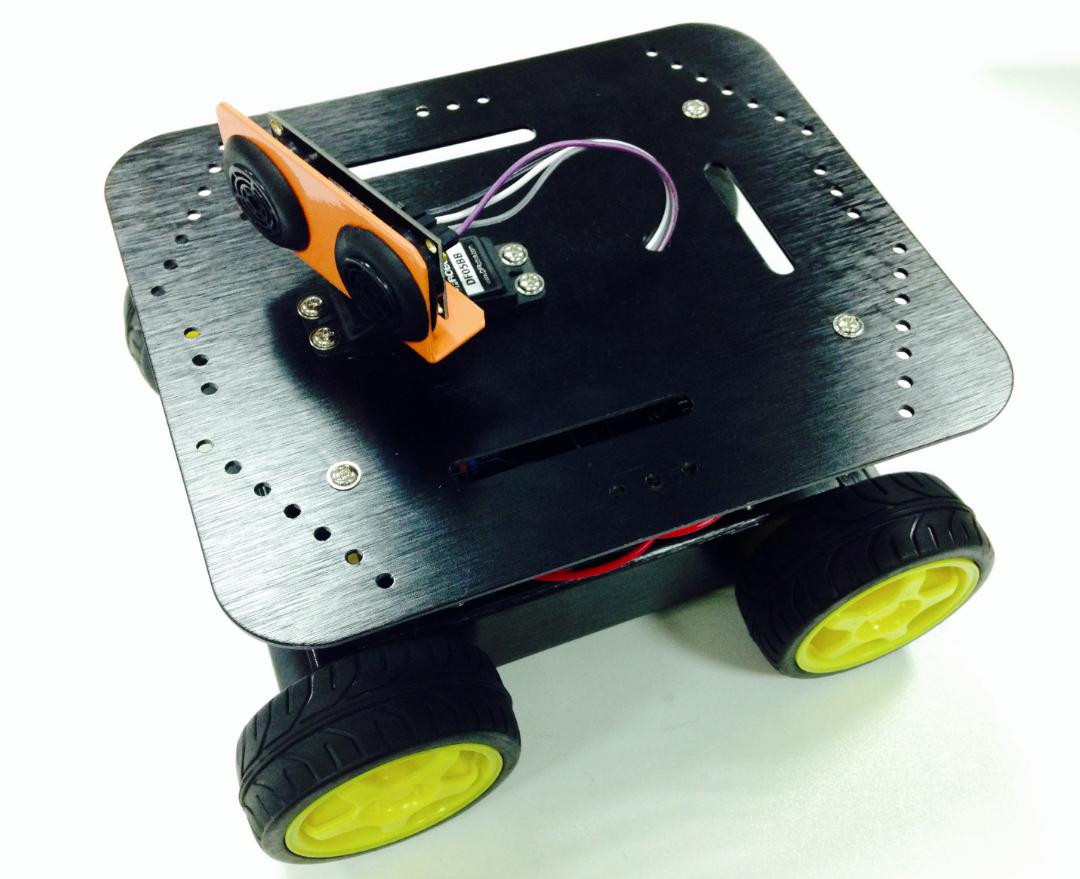

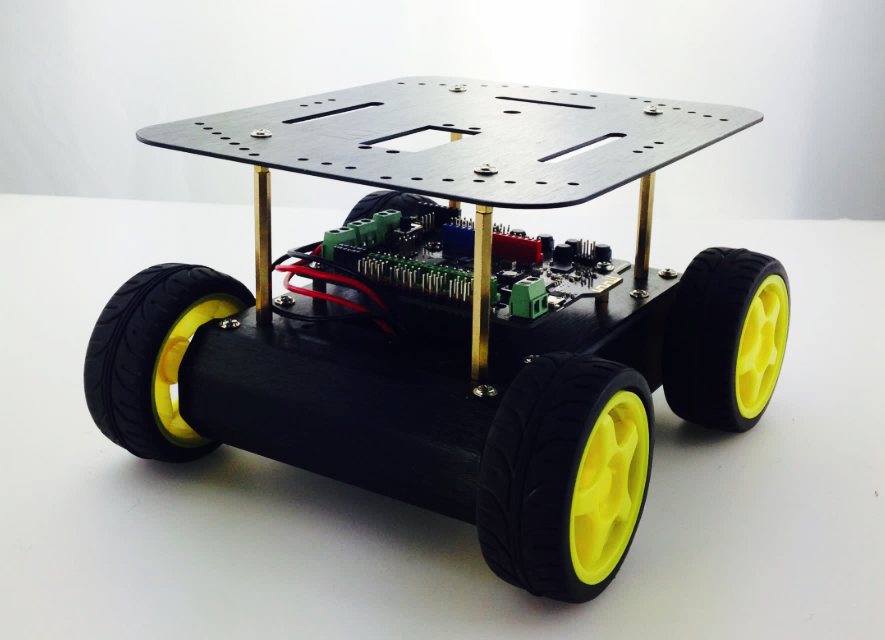

装上轮子，大功告成！



STEP2：调试电机

' 下载电机调试代码'

int speedPin_M1 = 5;     //M1 Speed Control
int speedPin_M2 = 6;     //M2 Speed Control
int directionPin_M1 = 4;     //M1 Direction Control
int directionPin_M2 = 7;     //M1 Direction Control

void setup(){

}

void loop(){
    carAdvance(150,150);
    delay(1000);
    carBack(150,150);
    delay(1000);
    carTurnLeft(150,150);
    delay(1000);
    carTurnRight(150,150);
    delay(1000);
}

void carStop(){                 //  Motor Stop
  digitalWrite(speedPin_M2,0);
  digitalWrite(directionPin_M1,LOW);
  digitalWrite(speedPin_M1,0);
  digitalWrite(directionPin_M2,LOW);
}

void carTurnLeft(int leftSpeed,int rightSpeed){         //Turn Left
  analogWrite (speedPin_M2,leftSpeed);              //PWM Speed Control
  digitalWrite(directionPin_M1,LOW);
  analogWrite (speedPin_M1,rightSpeed);
  digitalWrite(directionPin_M2,HIGH);
}

void carTurnRight(int leftSpeed,int rightSpeed){        //Turn Right
  analogWrite (speedPin_M2,leftSpeed);
  digitalWrite(directionPin_M1,HIGH);
  analogWrite (speedPin_M1,rightSpeed);
  digitalWrite(directionPin_M2,LOW);
}

void carBack(int leftSpeed,int rightSpeed){             //Move backward
  analogWrite (speedPin_M2,leftSpeed);
  digitalWrite(directionPin_M1,LOW);
  analogWrite (speedPin_M1,rightSpeed);
  digitalWrite(directionPin_M2,LOW);
}
void carAdvance(int leftSpeed,int rightSpeed){          //Move forward
  analogWrite (speedPin_M2,leftSpeed);
  digitalWrite(directionPin_M1,HIGH);
  analogWrite (speedPin_M1,rightSpeed);
  digitalWrite(directionPin_M2,HIGH);
}

上电后发现，如果发现效果与代码不匹配，可以对代码做一下微调整。直到匹配为止，才进行下一步。

STEP3：安装上层板

1. 固定超声波位置

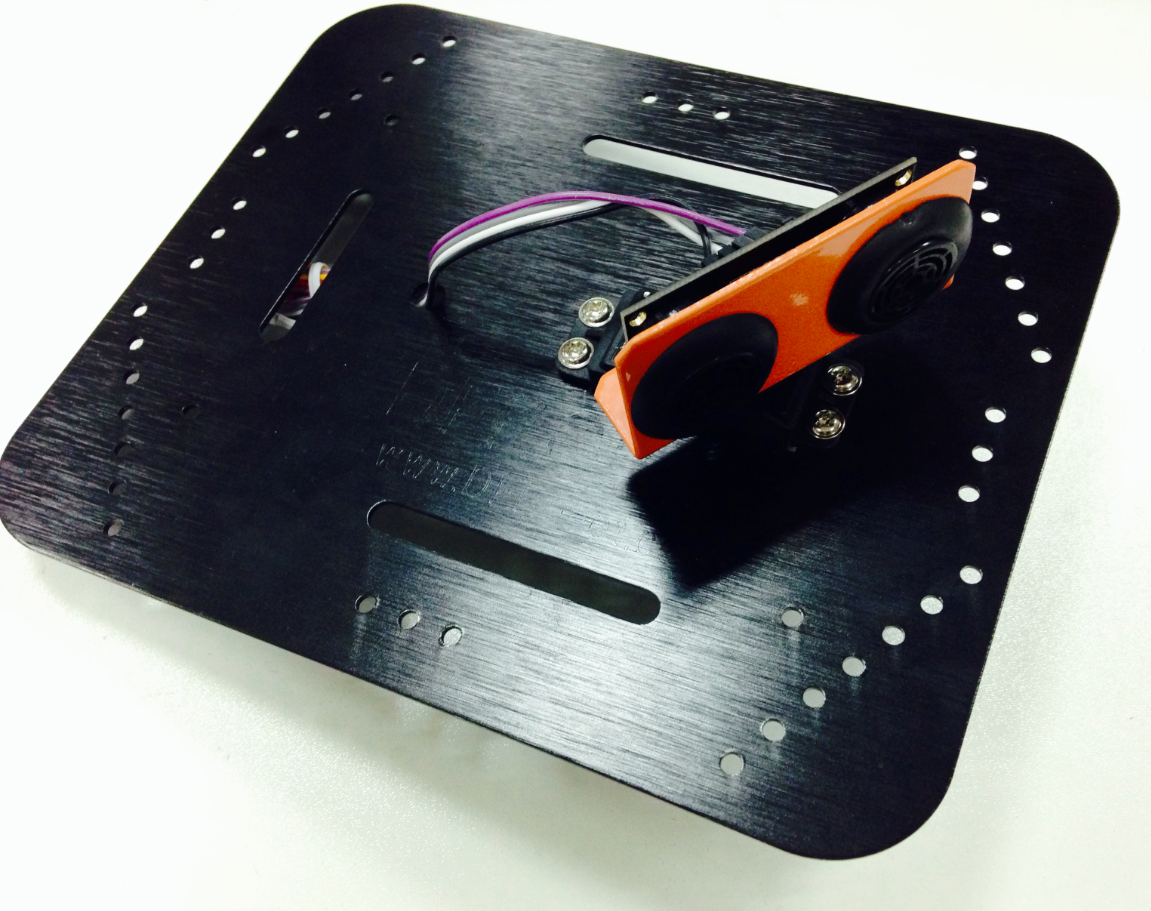

可以参看超声波扫描套件的安装手册

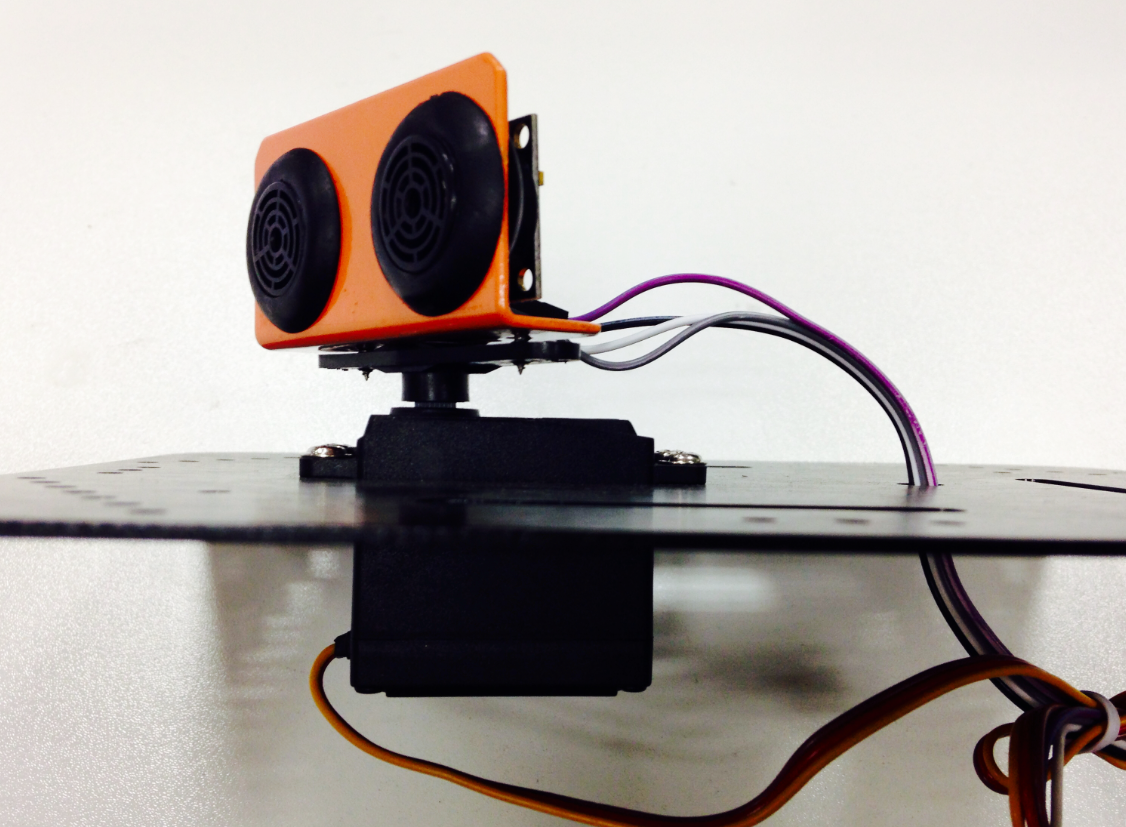

2. 固定舵机位置 Pirate_4.png


STEP4: 调试超声波和舵机

1. 硬件连接 这里我省去了上面电机部分的连接。不做重复说明了。 超声波、舵机控制 2. 下载代码 下载代码之前需要安装Metro libray

如何加载库，可见链接

#include <Servo.h>
#include <Metro.h>
Metro measureDistance = Metro(50);
Metro sweepServo = Metro(20);

unsigned long actualDistance = 0;

Servo myservo;  // create servo object to control a servo
int pos = 60;
int sweepFlag = 1;


int URPWM = 3; // PWM Output 0－25000US，Every 50US represent 1cm
int URTRIG= 10; // PWM trigger pin
uint8_t EnPwmCmd[4]={0x44,0x02,0xbb,0x01};    // distance measure command

void setup(){                                 // Serial initialization
  myservo.attach(9);
  Serial.begin(9600);                         // Sets the baud rate to 9600
  SensorSetup();
}

void loop(){
 if(measureDistance.check() == 1){
      actualDistance = MeasureDistance();
//      Serial.println(actualDistance);
//      delay(100);
 }

 if(sweepServo.check() == 1){
      servoSweep();
 }

}

void SensorSetup(){
  pinMode(URTRIG,OUTPUT);                     // A low pull on pin COMP/TRIG
  digitalWrite(URTRIG,HIGH);                  // Set to HIGH
  pinMode(URPWM, INPUT);                      // Sending Enable PWM mode command
  for(int i=0;i<4;i++){
      Serial.write(EnPwmCmd[i]);
   }
}

int MeasureDistance(){        // a low pull on pin COMP/TRIG  triggering a sensor reading
    digitalWrite(URTRIG, LOW);
    digitalWrite(URTRIG, HIGH);               // reading Pin PWM will output pulses
    unsigned long distance=pulseIn(URPWM,LOW);
    if(distance==50000){              // the reading is invalid.
      Serial.print("Invalid");
    }else{
      distance=distance/50;           // every 50us low level stands for 1cm
    }
    return distance;
}

void servoSweep(){
  if(sweepFlag ){
     if(pos>=60 && pos<=120){
        pos=pos+1;                                  // in steps of 1 degree
        myservo.write(pos);                         // tell servo to go to position in variable 'pos'
    }
      if(pos>119)  sweepFlag = false;                       // assign the variable again
  }else {
      if(pos>=60 && pos<=120){
        pos=pos-1;
        myservo.write(pos);
      }
      if(pos<61)  sweepFlag = true;
   }
}

3. 调试舵机位置 方法一：可重新安装舵盘 方法二：代码中角度做相应修改

STEP5: 整机调试

1. 固定上层板 固定上层板

2.下载整机调试代码

#include <Servo.h>
#include <Metro.h>
Metro measureDistance = Metro(50);
Metro sweepServo = Metro(20);

int speedPin_M1 = 5;     //M1 Speed Control
int speedPin_M2 = 6;     //M2 Speed Control
int directionPin_M1 = 4;     //M1 Direction Control
int directionPin_M2 = 7;     //M1 Direction Control
unsigned long actualDistance = 0;

Servo myservo;  // create servo object to control a servo
int pos = 60;
int sweepFlag = 1;

int URPWM = 3; // PWM Output 0－25000US，Every 50US represent 1cm
int URTRIG= 10; // PWM trigger pin
uint8_t EnPwmCmd[4]={0x44,0x02,0xbb,0x01};    // distance measure command

void setup(){                                 // Serial initialization
  int i;
  for(i=4;i<=7;i++)
    pinMode(i, OUTPUT);
  myservo.attach(9);
  Serial.begin(9600);                         // Sets the baud rate to 9600
  SensorSetup();
   myservo.write(90);
  delay(3000);
}

void loop(){

 if(measureDistance.check() == 1){
      actualDistance = MeasureDistance();

      Serial.println(actualDistance);
//      delay(100);
 }

 if(sweepServo.check() == 1){
      servoSweep();
 }

 if(actualDistance <= 30){
            myservo.write(90);
            if(pos>=90){
                  carBack(150,150);

                delay(600);
                carTurnRight(150,150);

                  delay(600);

               }else{
                 carBack(150,150);

                   delay(600);
                   carTurnLeft(150,150);
                   delay(600);
               }
    }else{
                   carAdvance(150,150);

                   delay(100);
     }
//        carBack(150,150);
}


void SensorSetup(){
  pinMode(URTRIG,OUTPUT);                     // A low pull on pin COMP/TRIG
  digitalWrite(URTRIG,HIGH);                  // Set to HIGH
  pinMode(URPWM, INPUT);                      // Sending Enable PWM mode command
  for(int i=0;i<4;i++){
      Serial.write(EnPwmCmd[i]);
   }
}


int MeasureDistance(){  // a low pull on pin COMP/TRIG  triggering a sensor reading
    digitalWrite(URTRIG, LOW);
    digitalWrite(URTRIG, HIGH);               // reading Pin PWM will output pulses
    unsigned long distance=pulseIn(URPWM,LOW);
    if(distance==50000){              // the reading is invalid.
      Serial.print("Invalid");
    }else{
      distance=distance/50;           // every 50us low level stands for 1cm
    }
    return distance;
}

void carStop(){                 //  Motor Stop
  digitalWrite(speedPin_M2,0);
  digitalWrite(directionPin_M1,LOW);
  digitalWrite(speedPin_M1,0);
  digitalWrite(directionPin_M2,LOW);
}

void carTurnLeft(int leftSpeed,int rightSpeed){         //Turn Left
  analogWrite (speedPin_M2,leftSpeed);              //PWM Speed Control
  digitalWrite(directionPin_M1,LOW);
  analogWrite (speedPin_M1,rightSpeed);
  digitalWrite(directionPin_M2,HIGH);
}

void carTurnRight(int leftSpeed,int rightSpeed){        //Turn Right
  analogWrite (speedPin_M2,leftSpeed);
  digitalWrite(directionPin_M1,HIGH);
  analogWrite (speedPin_M1,rightSpeed);
  digitalWrite(directionPin_M2,LOW);
}

void carBack(int leftSpeed,int rightSpeed){             //Move backward
  analogWrite (speedPin_M2,leftSpeed);
  digitalWrite(directionPin_M1,LOW);
  analogWrite (speedPin_M1,rightSpeed);
  digitalWrite(directionPin_M2,LOW);
}
void carAdvance(int leftSpeed,int rightSpeed){          //Move forward
  analogWrite (speedPin_M2,leftSpeed);
  digitalWrite(directionPin_M1,HIGH);
  analogWrite (speedPin_M1,rightSpeed);
  digitalWrite(directionPin_M2,HIGH);
}

void servoSweep(){
  if(sweepFlag){
     if(pos>=60 && pos<=120){
        pos=pos+5;                                  // in steps of 1 degree
        myservo.write(pos);                         // tell servo to go to position in variable 'pos'
    }
      if(pos>119)  sweepFlag = false;                       // assign the variable again
  }
   else {
      if(pos>=60 && pos<=120){
        pos=pos-5;
        myservo.write(pos);
      }
      if(pos<61)  sweepFlag = true;
    }

}

你的专属小车就此诞生！
