简介

人类的眼睛能识别多少种颜色?而它又可以呈现多少种呢? 作为站在食物链顶端的人类,我们的眼睛能分辨1600万种颜色,而它作为RGB单线灯,同样能显示1600万色。只要你能想到的颜色,它都能给你“看看”。 身为micro:bit的扩展板,体积不能过大,所以它只有8×8(64)颗RGB灯。在这么小的身体上,同时还扩展了I2C、P0、P1、P2接口,可以支持DFRobot众多的模块和传感器。 相对micro:bit本身的LED点阵屏,它可显示的点更多,颜色更多,表情更多(内置43种)。我们可以结合身边的创意做一些炫酷的效果和互动游戏。

产品参数及配置

  • 供电电压:3.5—5V
  • WS2812单线RGB灯×64
  • IO口扩展:P0,P1,P2
  • 供电接口:电源接口×1、USB电源接口×1
  • 其他接口: I2C接口
  • RGB灯引脚:P12
  • 表情:内置43种表�
  • 产品尺寸:60mm×57mm

功能说明

| | | | -------------------------------------------------------------- | | | MBT0003功能示意图.png | |

标号 名称 功能描述
1 电源开关 控制电源通断
2 USB 充电接口(5V)
3 MIC 麦克风(P2)
4 MIC开关 开关麦克风
5 电池 纽扣电池CR2450或可充电锂电池LIR2450
6 BUZZER 蜂鸣器(P0)
7 BUZZER开关 开关蜂鸣器
8 MOTOR开关 开关振动电机
9 MOTOR 振动电机(P1)

micro:bit可穿戴扩展板引脚对应表

makecode实例教程

hello smile

程序效果:

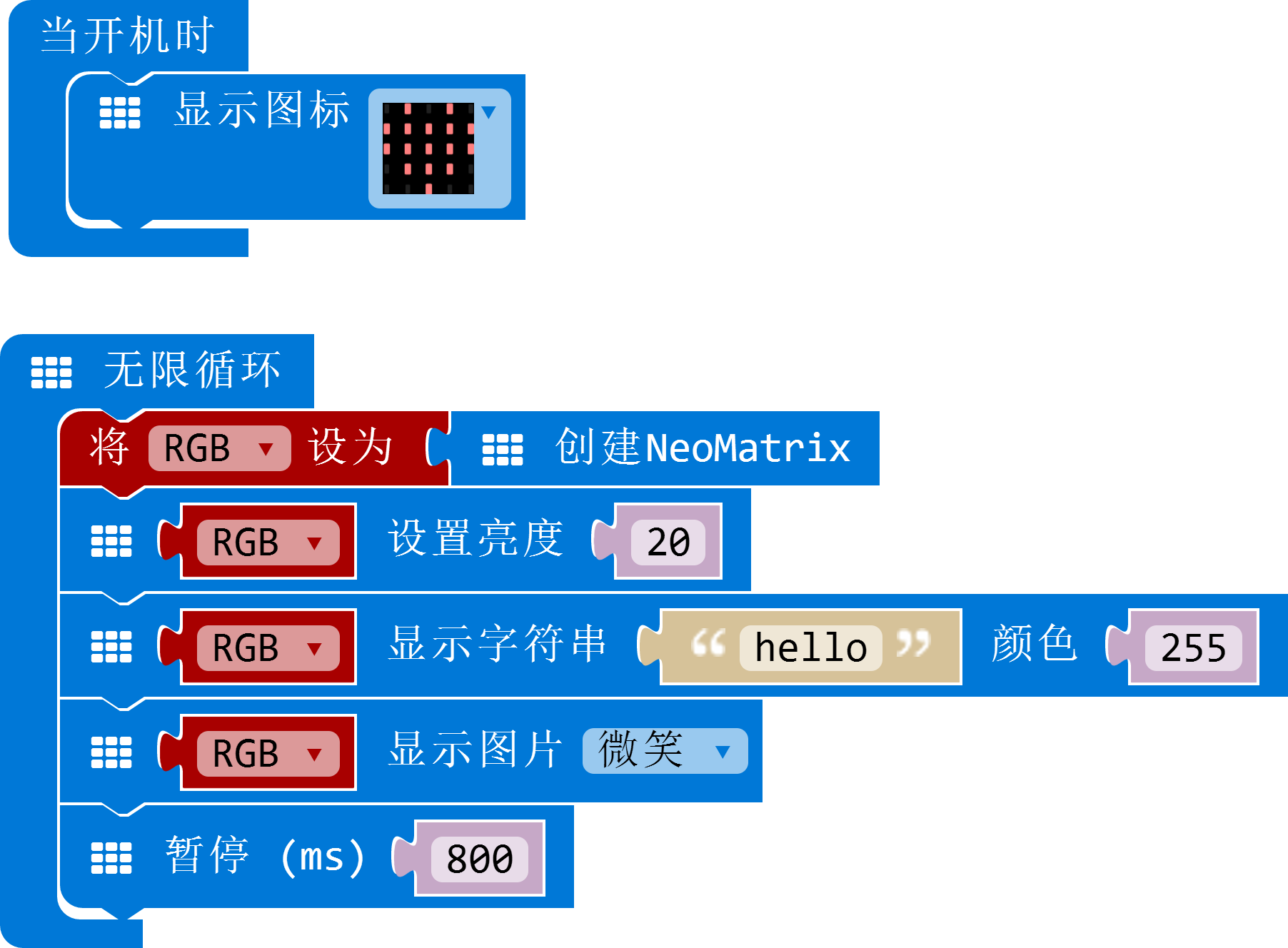

通电后,会滚动显示英文“hello”,然后再显示微笑表情

hello

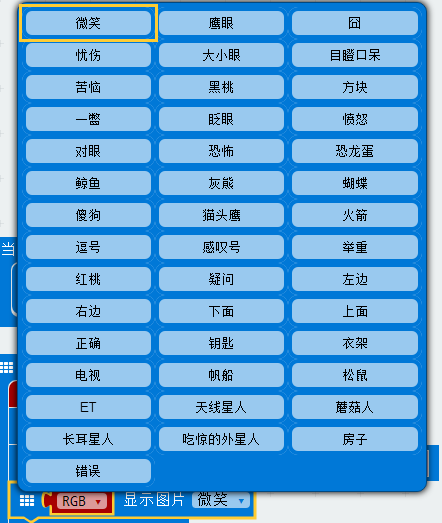

软件包里,内置了43种表情,点击下拉箭头可以选择自己喜欢的表情。

表情选择

舞龙灯

程序效果:

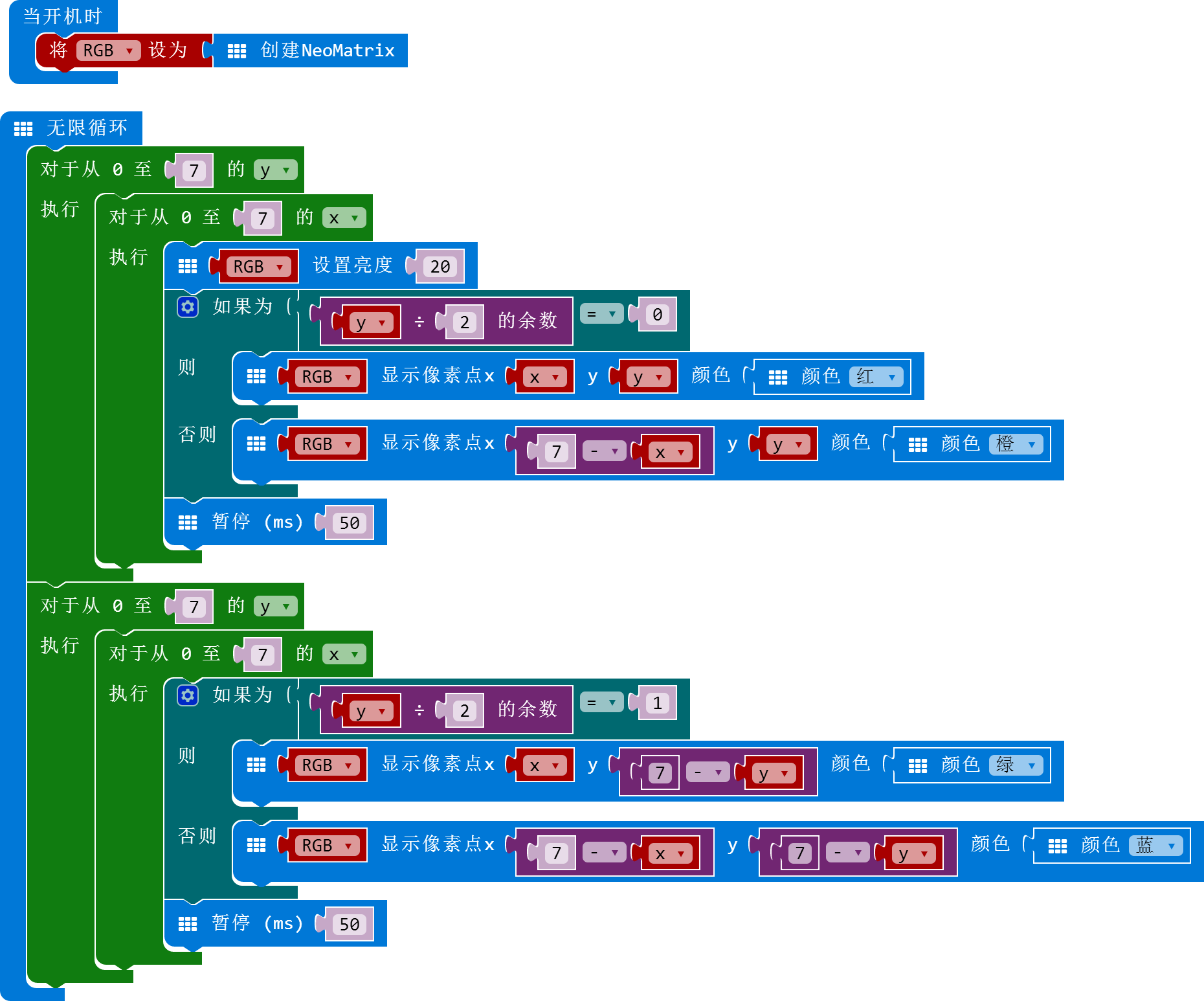

像舞龙一样,呈S线点亮RGB灯。并且奇偶坐标显示的颜色不一样。 点击链接进入图形化源程序:舞龙灯

舞龙灯

加法器

程序效果:

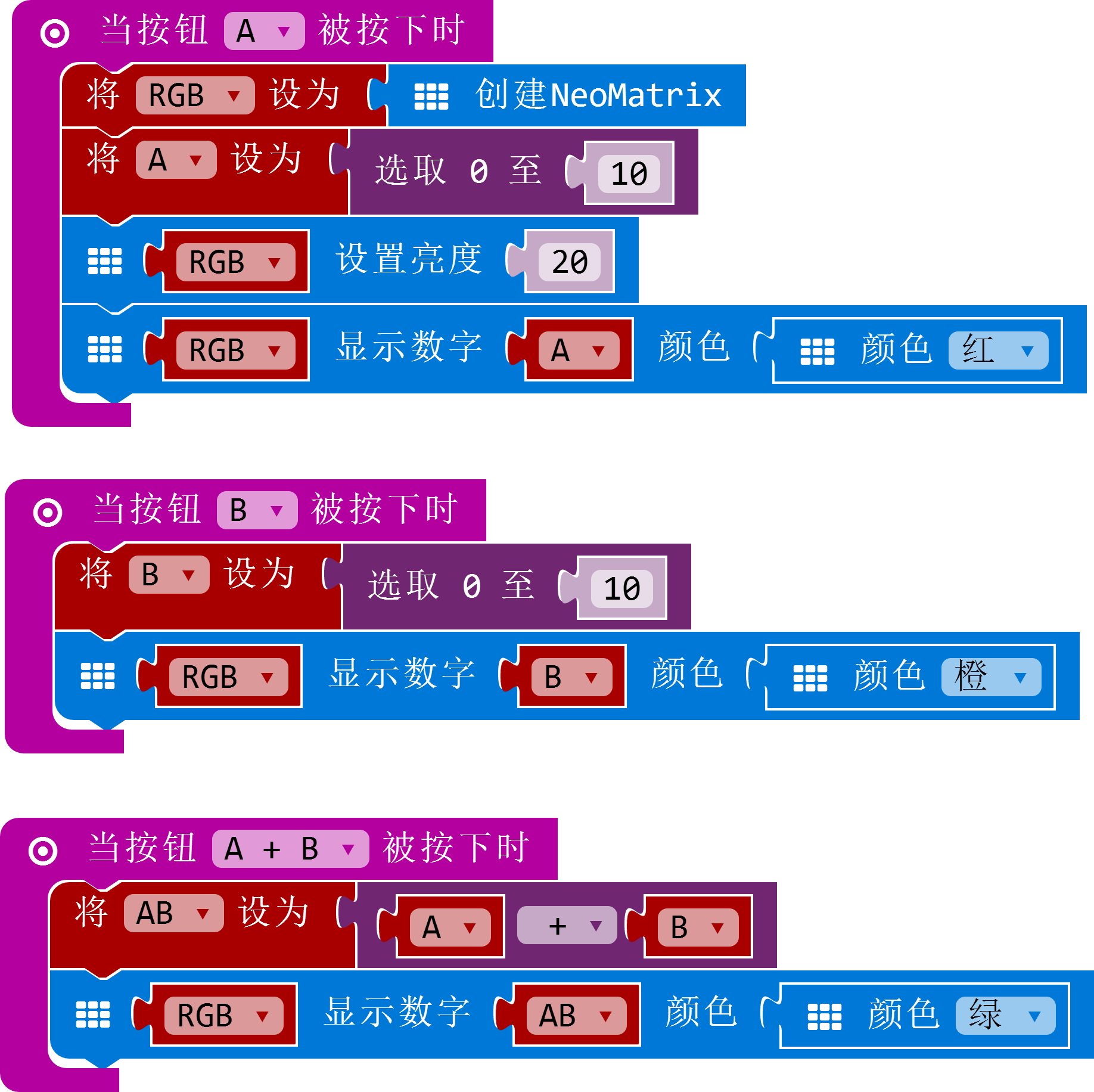

按下A,B键选择数字,最后按下A+B得出两数相加的和。 点击链接进入图形化源程序:加法器

加法器

修改程序,我们还可以做出减法器,乘法器,除法器等。

一箭穿心

程序效果:

在RGB扩展板上自动画出一箭穿心的图样。 点击链接进入图形化源程序:一箭穿心 一箭穿心

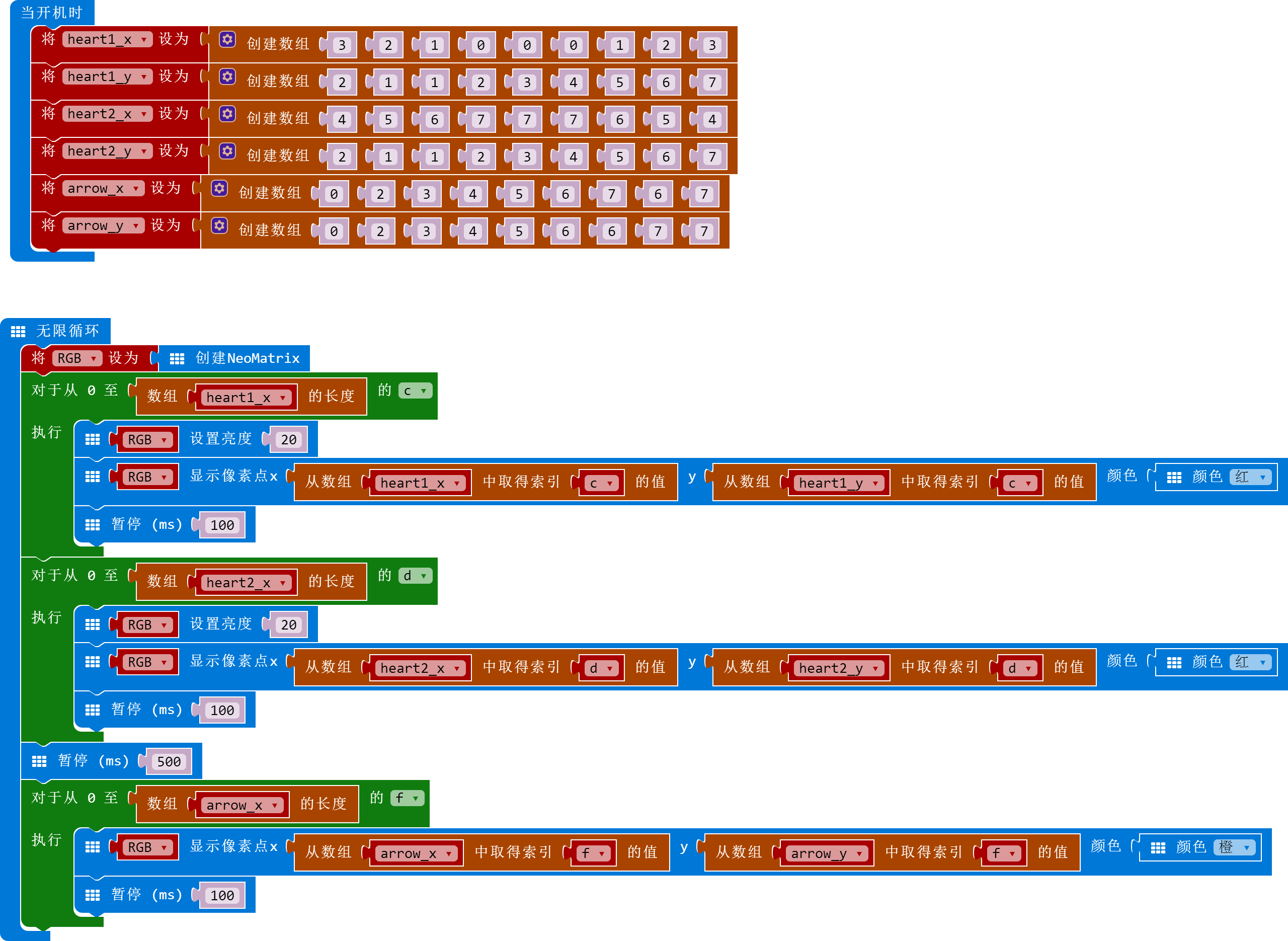

该程序主要是利用数组,将需要点亮的点放在数组中,程序中一共用了6个数组,分别表示左半边心(heart1)、右半边心(heart2)、箭头(arrow)的X,Y坐标。

根据下图得出相关的坐标,然后依次的填入数组中。

[[File:一箭穿心.png|一箭穿心坐标图

]]

[[File:一箭穿心坐标.png|数组中的坐标

]]

内置表情图样

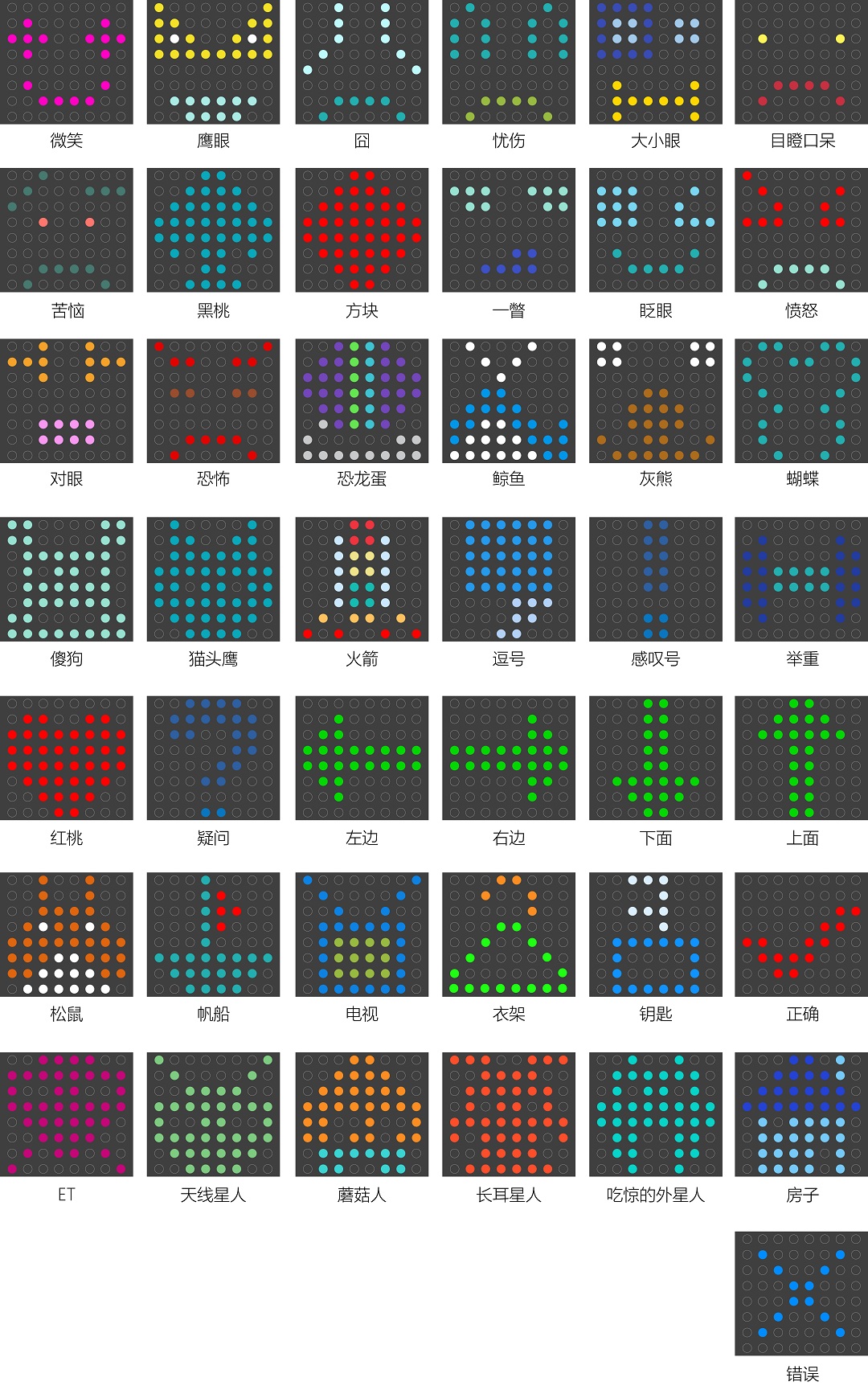

内置的43种表情。让生活更美好。 表情板

疑难解答

更多问题及有趣的应用,请访问论坛

更多
