简介

该模块是将4线的传感器（例如：SHT10\SHT20\旋转编码器）转接为gravity接口转接板。方便用户将不是我们标准接口的传感器通过此传感器转接。并且有3.3v和5V的切换。使用便利。

技术规格

  • 通用类参数：
  • 输入电压（5V 或 3.3V）
  • 输出电压（5V 或 3.3V）
  • 产品尺寸 35mm x 27mm
  • 接口类型 gravity 4Pin

引脚说明

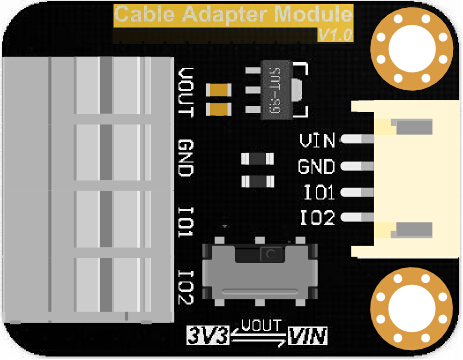

| | | | ------------------------------------------------ | | | :FIT0511.jpg | |
标号 名称 功能描述
1 VIN 电源输入
2 GND 电源地
3 IO1 端口1
4 IO2 端口2
5 VOUT 电源输出

表名

使用教程

以下教程示例是将温湿度传感器通过4线传感器转接板接入ArduinoUNO板，并通过串口打印数据。

准备

  • 硬件
    • 1 x UNO控制板
    • 1 x 4线传感器转接板
    • 1 x gravity4P连接线
    • 1 x 温湿度传感器[SEN0148]SHT1x
  • 软件

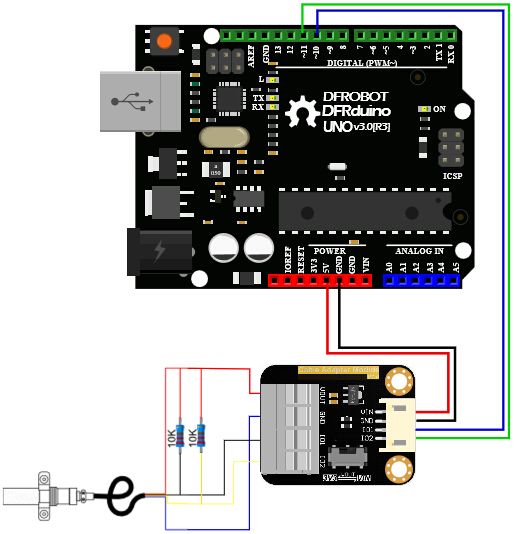

接线图


样例代码

点击下载库文件SHT1x.zip。如何安装库？ 如果教程中不涉及库的使用，请删除此提醒。

|

#include <SHT1x.h>

// Specify data and clock connections and instantiate SHT1x object
#define dataPin  10
#define clockPin 11
SHT1x sht1x(dataPin, clockPin);

void setup()
{
   Serial.begin(38400); // Open serial connection to report values to host
   Serial.println("Starting up");
}

void loop()
{
  float temp_c;
  float temp_f;
  float humidity;

  // Read values from the sensor
  temp_c = sht1x.readTemperatureC();
  temp_f = sht1x.readTemperatureF();
  humidity = sht1x.readHumidity();

  // Print the values to the serial port
  Serial.print("Temperature: ");
  Serial.print(temp_c, DEC);
  Serial.print("C / ");
  Serial.print(temp_f, DEC);
  Serial.print("F. Humidity: ");
  Serial.print(humidity);
  Serial.println("%");

  delay(2000);
}

|}

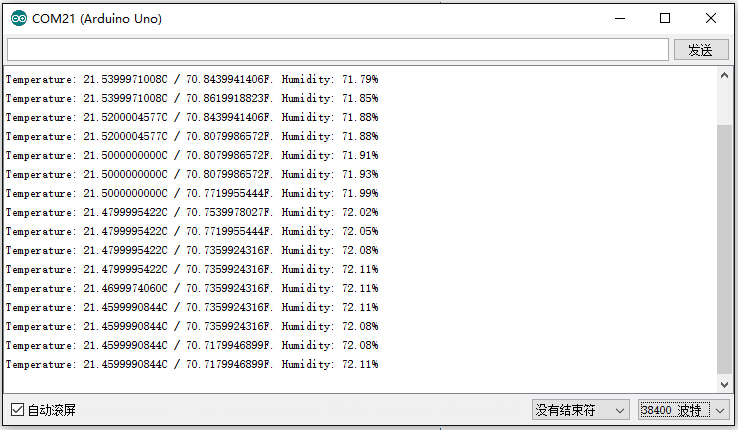

结果


常见问题

还没有客户对此产品有任何问题，欢迎通过qq或者论坛联系我们！

| 更多问题及有趣的应用，可以 访问论坛 进行查阅或发帖。 |
