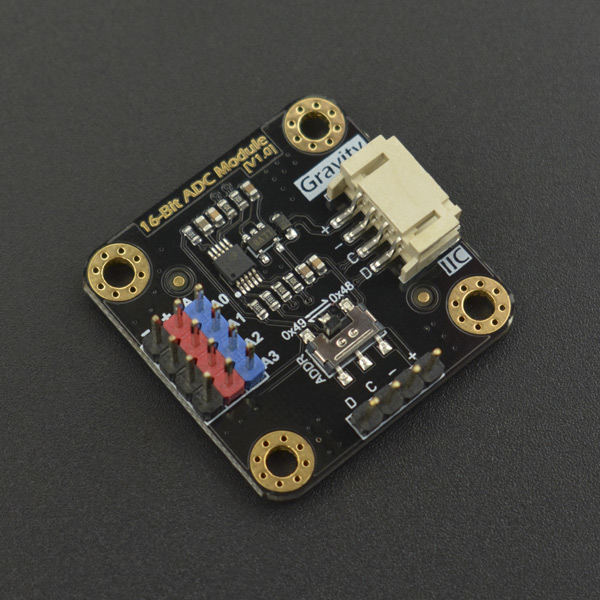

DFRobot I2C ADS1115 16位AD转换模块可对模拟量信号进行精确的采集与转换，通过这款AD模块，树莓派主控板就能非常方便的使用种类丰富的Gravity系列模拟量传感器，测量各类信号，感知这个世界。
树莓派（Raspberry Pi）是一种常见的主控板，功能强大。但树莓派主控板的管脚只能读取数字信号，如需读取模拟量传感器或设备的信号，只能外接一个模数转换（ADC）模块，使用起来不太方便。
DFRobot I2C ADS1115 16位AD转换模块专为树莓派和Gravity系列模拟量传感器优化设计，大大降低了树莓派主控板使用Gravity系列模拟量传感器的难度，即插即用，无需焊接，非常方便。Gravity系列传感器数量众多，种类丰富，能满足树莓派主控板对各类传感器的需求。
本模块采用16位ADC芯片ADS1115，支持3.3~5V的宽电压供电，芯片内部有精密参考电压和可编程增益调节(PGA)，因此无论对微弱信号还是变化幅度较大的信号，都可进行精确的采集与转换，因此本模块也适用于各类主控板需要精密采集模拟信号的场合。
1个AD模块可读取4个通道的模拟量信号，由于板载I2C地址选择开关，因此支持2个AD模块的级联，读取8个通道的模拟量信号，足以满足各种场景的需求。
- 供电电压（VCC）：3.3~5.0V
- 模拟量信号检测范围：0~VCC
- 模拟量通道数：4
- ADC位数：16 Bit
- 工作电流：2~3mA(不包含传感器模块)
- 接口类型：Gravity I2C
- 接口电平：高电平3.3V，低电平0V
- 产品尺寸：32mm * 32mm
| | |
| ------------------------------------------------------------------------- | |
|
:

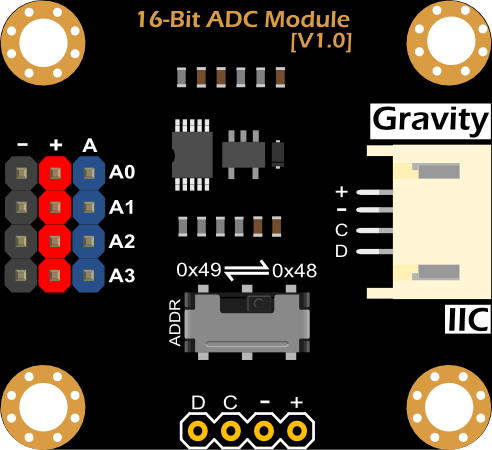

| 标号 | 名称 | 功能描述 |
| + | VCC | 供电电源正极（3.3~5.0V） |
| - | GND | 供电电源负极（0V） |
| C | SCL | I2C总线的时钟线 |
| D | SDA | I2C总线的数据线 |
| A | Analog In | 模拟输入通道：A0、A1、A2、A3 |
| ADDR | I2C地址 | I2C地址选择开关，可左右拨动选择I2C地址 |
引脚说明
 |
|
| 请务必确认输入的模拟量信号不高于供电电压0.3V以上，即：模拟量信号 ≤ VCC+0.3V |
|

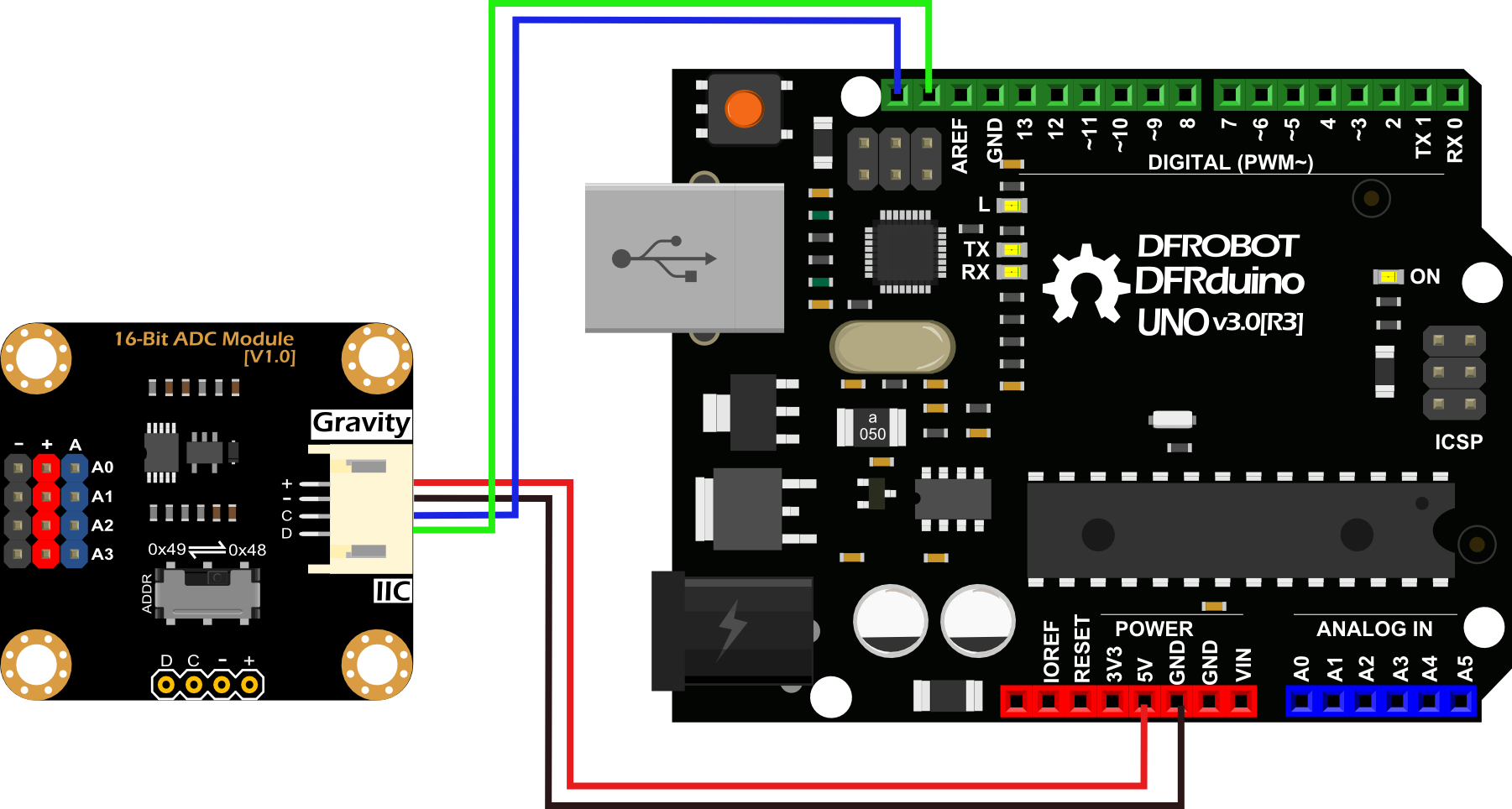

本教程将演示如何在Arduino主控板上使用这款AD模块读取4路模拟量信号。请将I2C地址开关拨到0x48处。
-
硬件
- 1 x Arduino UNO控制板(或类似的控制板)
- 1 x I2C ADS1115 16位AD转换模块
- 4 x 模拟量传感器模块（如声音、电压、温度、环境光等）
- 1 x Gravity 4pin传感器连接线（或若干杜邦线）
-
软件
- Arduino IDE (1.0.x或1.8.x)， 点击下载Arduino IDE
请先下载**DFRobot_ADS1115库** 并安装。如何安装库？ Arduino库中关于I2C地址的说明：
- ADS1115_IIC_ADDRESS0：0x48
- ADS1115_IIC_ADDRESS1：0x49
|
/*
* file ADS1115_ReadVoltage.ino
*
* @ https://github.com/DFRobot/DFRobot_ADS1115
*
* connect ADS1115 I2C interface with your board (please reference board compatibility)
*

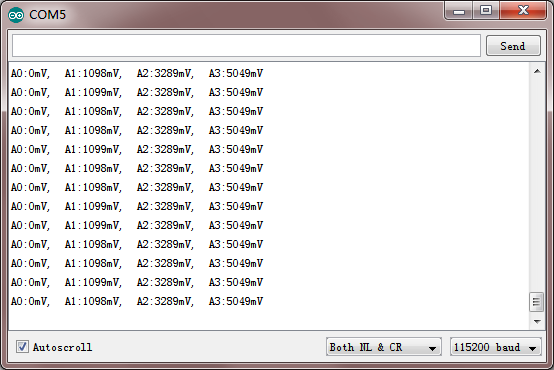

* The voltage value read by A0 A1 A2 A3 is printed through the serial port.
*
* Copyright [DFRobot](http://www.dfrobot.com), 2016
* Copyright GNU Lesser General Public License
*
* version V1.0
* date 2018-01-21
*/
#include <Wire.h>
#include <DFRobot_ADS1115.h>
DFRobot_ADS1115 ads(&Wire);
void setup(void)
{
Serial.begin(115200);
ads.setAddr_ADS1115(ADS1115_IIC_ADDRESS0); // 0x48
ads.setGain(eGAIN_TWOTHIRDS); // 2/3x gain
ads.setMode(eMODE_SINGLE); // single-shot mode
ads.setRate(eRATE_128); // 128SPS (default)
ads.setOSMode(eOSMODE_SINGLE); // Set to start a single-conversion
ads.init();
}
void loop(void)
{
if (ads.checkADS1115())
{
int16_t adc0, adc1, adc2, adc3;
adc0 = ads.readVoltage(0);
Serial.print("A0:");
Serial.print(adc0);
Serial.print("mV, ");
adc1 = ads.readVoltage(1);
Serial.print("A1:");
Serial.print(adc1);
Serial.print("mV, ");
adc2 = ads.readVoltage(2);
Serial.print("A2:");
Serial.print(adc2);
Serial.print("mV, ");
adc3 = ads.readVoltage(3);
Serial.print("A3:");
Serial.print(adc3);
Serial.println("mV");
}
else
{
Serial.println("ADS1115 Disconnected!");
}
delay(1000);
}
|}

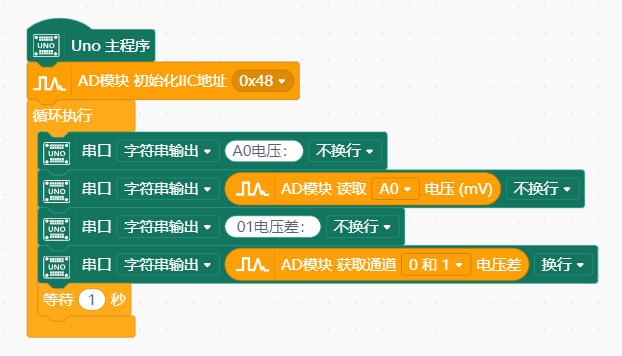

1、下载及安装软件。下载地址：http://www.mindplus.cc 详细教程：Mind+基础wiki教程-软件下载安装 2、切换到“上传模式”。 详细教程：Mind+基础wiki教程-上传模式编程流程 3、“扩展”中选择“主控板”中的“Arduino Uno”。 "扩展"“传感器”中搜索选择“16位AD转换模块”。详细教程：Mind+基础wiki教程-加载扩展库流程 4、进行编程，程序如下图： 5、菜单“连接设备”，“上传到设备” 6、程序上传完毕后，打开串口即可看到数据输出。详细教程：Mind+基础wiki教程-串口打印

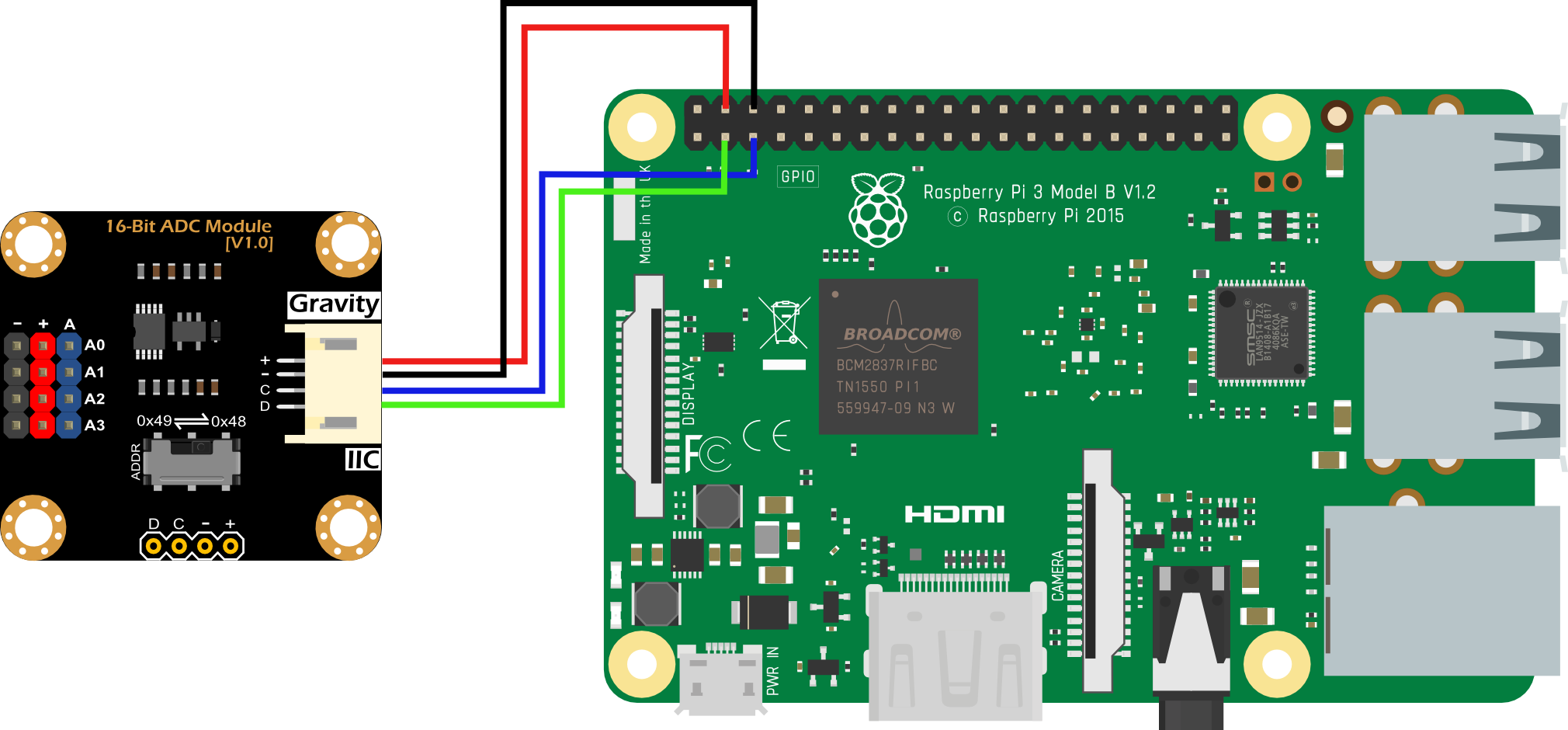

本教程将演示如何在树莓派主控板上使用这款AD模块读取4路模拟量信号。请将I2C地址开关拨到0x48处。
-
硬件
- 1 x 树莓派3代B型（或类似）主控板
- 1 x I2C ADS1115 16位AD转换模块
- 4 x 模拟量传感器模块（如声音、电压、温度、环境光等）
- 1 x Gravity 4pin传感器连接线（或若干杜邦线）
- 1.启动树莓派的I2C接口。如已开启，可跳过该步骤。
打开终端（Terminal），键入如下指令，并回车：
sudo raspi-config
然后用上下键选择“ 5 Interfacing Options ”, 按回车进入，选择 “ P5 I2C ”, 按回车确认“ YES ”即可。重启树莓派主控板。
- 2.安装Python依赖库与git，树莓派需要联网。如已安装，可跳过该步骤。
在终端中，依次键入如下指令，并回车：
sudo apt-get update
sudo apt-get install build-essential python-dev python-smbus git
- 3.下载驱动库，并运行。
在终端中，依次键入如下指令，并回车：
cd ~
git clone https://github.com/DFRobot/DFRobot_ADS1115.git
cd DFRobot_ADS1115/RaspberryPi/Python
sudo python DFRobot_ADS1115.py

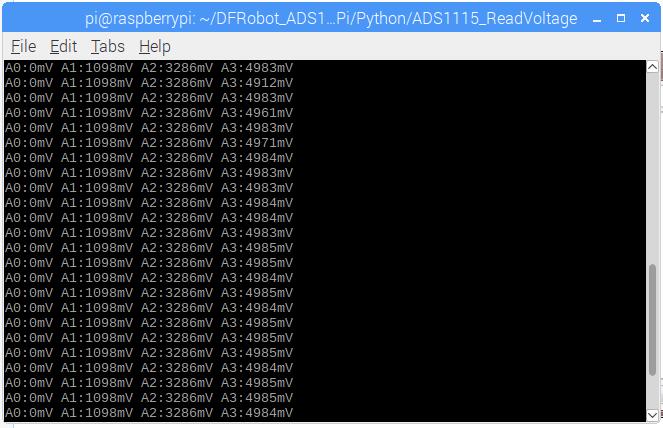

在终端中，依次键入如下指令，并回车：
cd ~/DFRobot_ADS1115/RaspberryPi/Python/ADS1115_ReadVoltage
sudo python ADS1115_ReadVoltage.py
| '''Q1. '''这两个AD转换模块如何做级联？有相关样例代码吗？ |
-
'''A. '''如需进行级联，需要将一个AD转换模块的I2C地址设置成0x48，另一个AD转换模块的I2C地址设置成0x49。两个AD转换模块同时连接到主控板的I2C总线接口上即可。
我们提供了两种平台的级联样例代码： Arduino的级联样例代码 树莓派的级联样例代码
| 更多问题及有趣的应用，可以 访问论坛 进行查阅或发帖。 |
