Gravity: DFR0522-RGB-LED8×16点阵表情板

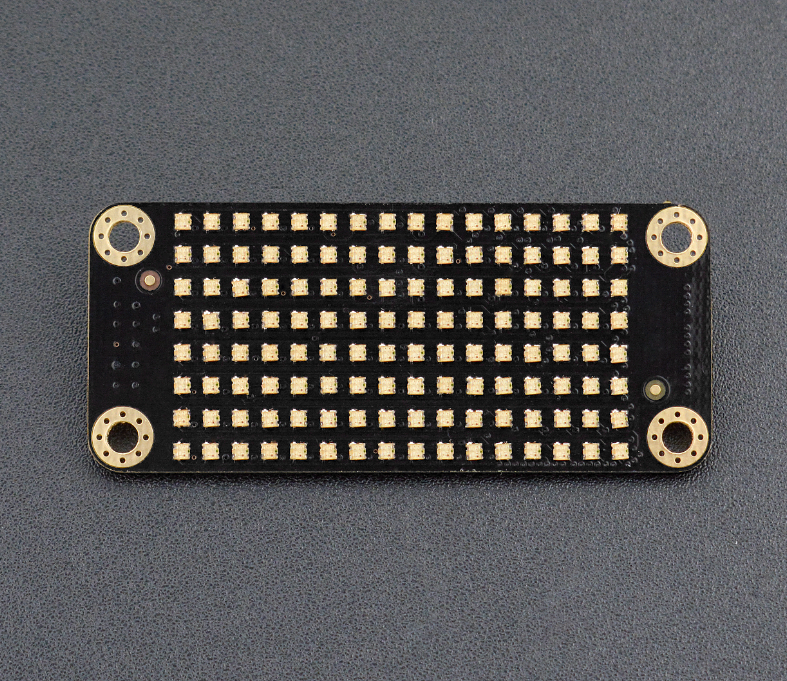

简介

目前市面上绝大多数表情板均为单色。体积小巧的彩色点阵不多。这是一款DFRobot出品的8×16 的RGB LED点阵表情板。可显示7 种颜色,体积小巧,内置20多种固定的图案,用户还可以根据自己设定打点显示自定义的图案。LED表情板也可以显示数字、常用字母及符号,支持屏幕滚动。采用IIC 总线协议控制,连接简单,控制方便。没有繁琐的接线,没有复杂的代码,通过专门的Arduino库,就可以完成所有的设计。

技术规格

  • 工作电压:5.0V
  • 工作电流:≤150mA
  • 通信方式:IIC/I2C
  • 背光:RGB可调背光(7色)
  • 工作温度:0-70℃
  • 模块尺寸:62mm x 27mm

引脚说明

[[File:DFR0522_背面图_01.png|RGB LED 8x16 Display Panel

]]

标号 名称 功能描述
1 + 电源正
2 - 电源负
3 C IIC时钟线
4 D IIC数据线

IIC接口

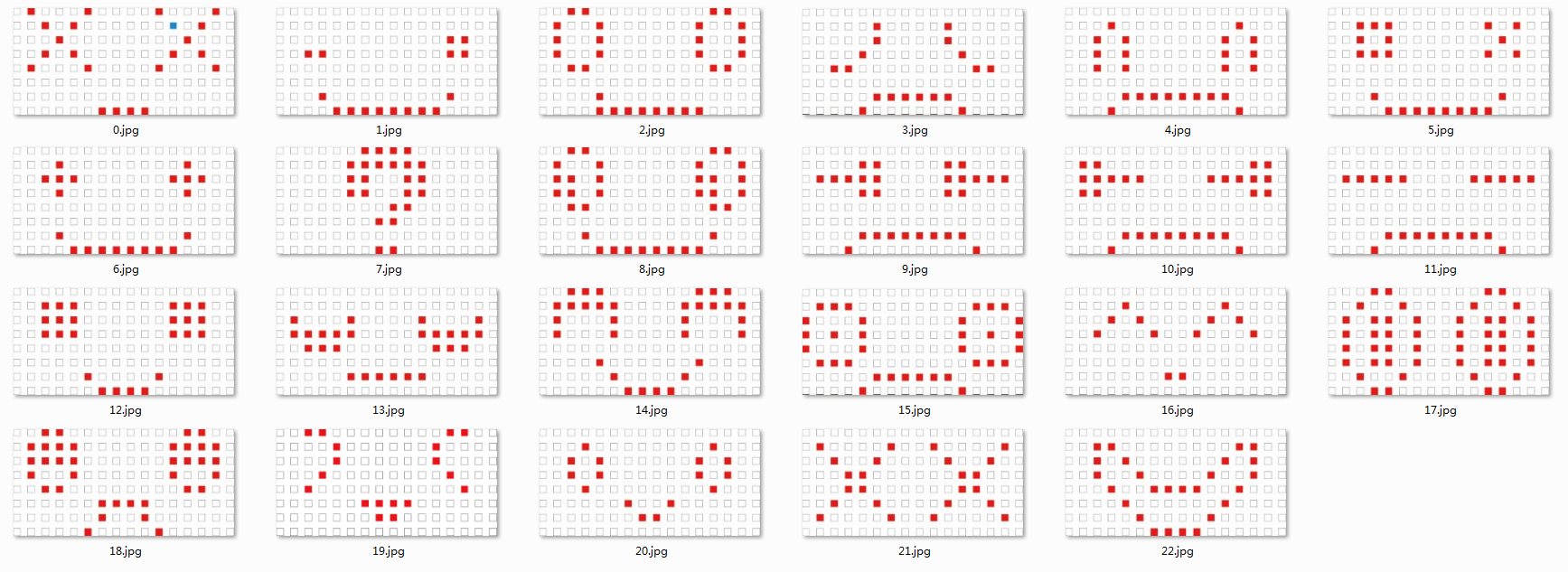

内置表情图案列表

RGB LED 8x16 Display Panel

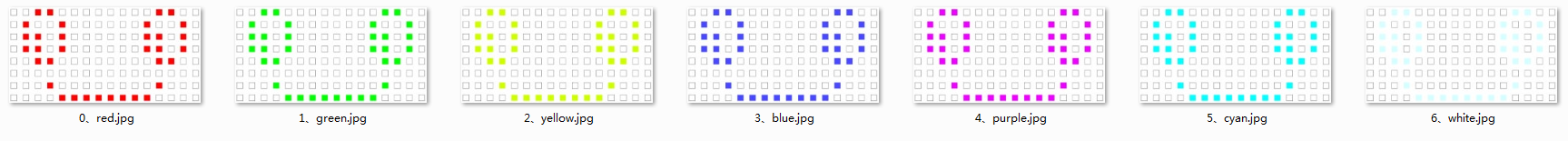

颜色列表

RGB LED 8x16 Display Panel

库函数列表

打印字符串

函数原型:void print(String ,unsigned char color)

  • 函数功能:在表情板上打印字符串
  • 参 数:
    • String:字符串,使用 "" 括起来
    • color:显示颜色
      • 红色:RED
      • 绿色:GREEN
      • 黄色:YELLOW
      • 蓝色:BLUE
      • 紫色:PURPLE
      • 青色:CYAN
      • 白色:WHITE

例:

|

 #include<Wire.h>
#include <DFRobot_RGBPanel.h>
DFRobot_RGBPanel panel;

void setup() {
}

void loop() {
  panel.print("DF1", BLUE); //用蓝色显示DF1
}

|}

打印数值和变量

函数原型:void print(int val,unsigned char color)

  • 函数功能:在表情板上打印数值和变量
  • 参数:
    • val:int类型的数值或者变量
    • color:显示颜色
      • 红色:RED
      • 绿色:GREEN
      • 黄色:YELLOW
      • 蓝色:BLUE
      • 紫色:PURPLE
      • 青色:CYAN
      • 白色:WHITE

例:

|

#include<Wire.h>
#include <DFRobot_RGBPanel.h>
DFRobot_RGBPanel panel;

void setup() {
}

void loop() {
  int a=12;
  panel.scroll(Left);
  panel.print(a, BLUE); //打印变量a,颜色蓝色
  while(1);
}

|}

滚动显示

函数原型:void scroll(unsigned char dir)

  • 函数功能:滚动显示

  • 参 数:

    • 向左滚动:Left
    • 向右滚动:Right
    • 停止滚动:None

例:

|

#include<Wire.h>
#include <DFRobot_RGBPanel.h>
DFRobot_RGBPanel panel;

void setup() {
}
void loop() {
  panel.scroll(Left);            //设置左侧滚动
  panel.print("DFRobot", BLUE); //用蓝色显示DFRobot
  while(1);
}

|}

显示像素点

函数原型:void pixel(unsigned char x,unsigned char y,unsigned char color)

  • 函数功能:指定显示某个像素点
  • 参 数:
    • x:X方向的点位置,数值0~7
    • y:Y方向的点位置,取值范围0~15
    • color:显示颜色
      • 不显示:QUENCH
      • 红色:RED
      • 绿色:GREEN
      • 黄色:YELLOW
      • 蓝色:BLUE
      • 紫色:PURPLE
      • 青色:CYAN
      • 白色:WHITE

例:

|


#include<Wire.h>
#include <DFRobot_RGBPanel.h>
DFRobot_RGBPanel panel;

void setup(){
  Serial.begin(9600);
}

//第一列除了顶部第一个不显示,第一列剩余的7个分别显示红、绿、黄、蓝、紫、青、白七种颜色
void loop(){
  panel.pixel(0,0,QUENCH);
  panel.pixel(0,1,RED);
  panel.pixel(0,2,GREEN);
  panel.pixel(0,3,YELLOW);
  panel.pixel(0,4,BLUE);
  panel.pixel(0,5,PURPLE);
  panel.pixel(0,6,CYAN);
  panel.pixel(0,7,WHITE);
}

|}

清空显示

函数原型:void clear();

  • 函数功能:清空所有显示
  • 参 数:�

例:

|


#include<Wire.h>
#include <DFRobot_RGBPanel.h>
DFRobot_RGBPanel panel;

void setup(){

}
//让表情板显示字符串“DF1”以1秒钟的频率闪烁
void loop(){
 panel.print("DF1", BLUE);
 delay(1000);
 panel.clear();
 delay(1000);
}

|}

全部显示

函数原型:void fillScreen(unsigned char color)

  • 函数功能:显示所有像素点

  • 参 数:

    • color:显示颜色
      • 红色:RED
      • 绿色:GREEN
      • 黄色:YELLOW
      • 蓝色:BLUE
      • 紫色:PURPLE
      • 青色:CYAN
      • 白色:WHITE

例:

|

#include<Wire.h>
#include <DFRobot_RGBPanel.h>
DFRobot_RGBPanel panel;

void setup(){

}
//用蓝色填满整个表情板,以1秒钟的频率闪烁
void loop(){
 panel.fillScreen(BLUE);
 delay(1000);
 panel.clear();
 delay(1000);
}

|}

显示内置表情图案

函数原型:void display(unsigned char picIndex,unsigned char color)

  • 函数功能:显示表情板内置的表情图案,共内置了23种表情图案,编号为0~22号
  • 参 数:
    • picIndex :表情图案序号 0~22
    • color:显示颜色,表情图案的颜色有7种
      • 红色:RED
      • 绿色:GREEN
      • 黄色:YELLOW
      • 蓝色:BLUE
      • 紫色:PURPLE
      • 青色:CYAN
      • 白色:WHITE

例:

|

#include<Wire.h>
#include <DFRobot_RGBPanel.h>
DFRobot_RGBPanel panel;

void setup(){
  Serial.begin(9600);
}
//用红色显示内置的3号表情,以1秒钟的频率闪烁
void loop(){
 panel.display(3,RED);
 delay(1000);
 panel.clear();
 delay(1000);
}

|}

使用教程

按照引脚说明连接好硬件,并下载样例代码到UNO中,上传成功,即可看到RGB点阵的彩色显示效果。

准备

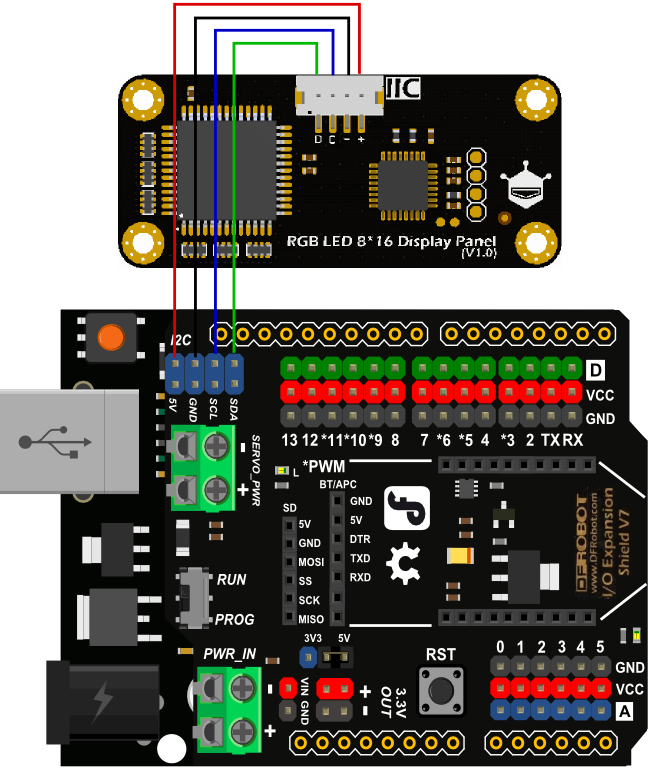

接线图

样例代码

点击下载库文件库和例程下载库安装参考

|

/*!
 * file DFRobot_RGBPanel_IIC_demo.ino
 *
 * connect RGBPanel and Arduino ,then download this example
 *
 * Copyright   [DFRobot](http://www.dfrobot.com), 2016
 * Copyright   GNU Lesser General Public License
 *
 * version  V0.1
 * date  2017-11-15
 */
#include<Wire.h>
#include <DFRobot_RGBPanel.h>
DFRobot_RGBPanel panel;

void setup() {

}

void loop() {

  String s = "DFRobot";  //定义字符串“DFRobot”

  panel.clear();         //清除显示
  panel.fillScreen(RED); //用红色填满显示2秒
  delay(2000);

  panel.clear();          //清除显示
  panel.fillScreen(GREEN); //用绿色填满
  delay(2000);             //绿色显示2秒

  panel.clear();
  panel.fillScreen(BLUE); //用蓝色填满显示2秒
  delay(2000);

  panel.clear();
  panel.scroll(Left);   //定义左方向滚动
  panel.print(s, RED); //以红色显示DFRobot
  delay(5000);
  while(1);
}

|}

Mind+(基于Scratch3.0)图形化编程

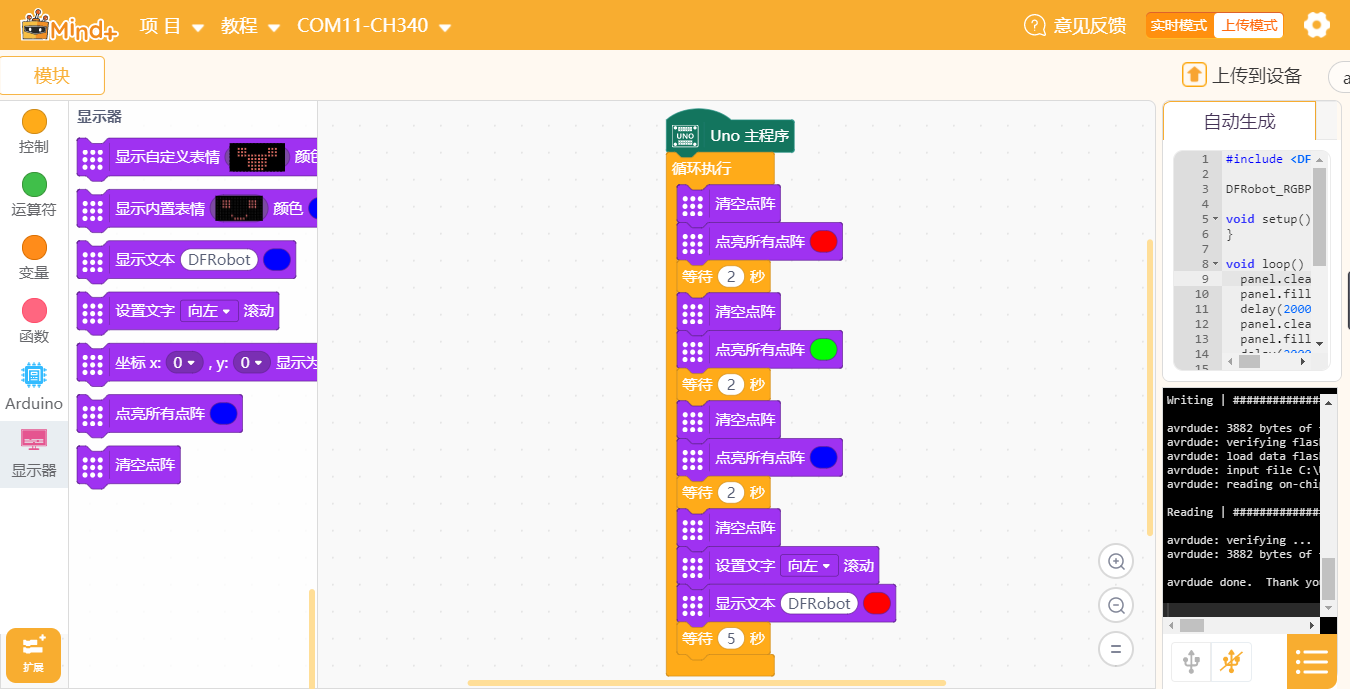

1、下载及安装软件。下载地址:http://www.mindplus.cc 详细教程:Mind+基础wiki教程-软件下载安装 2、切换到“上传模式”。 详细教程:Mind+基础wiki教程-上传模式编程流程 3、“扩展”中选择“主控板”中的“Arduino Uno”,“显示器”中加载“8x16 RGB LED点阵表情板”。 详细教程:Mind+基础wiki教程-加载扩展库流程 4、进行编程,程序如下图: 5、菜单“连接设备”,“上传到设备” 6、程序上传完毕后,打开串口即可看到数据输出。详细教程:Mind+基础wiki教程-串口打印

结果:分别以红色、绿色、蓝色填充RGB LED表情板及显示"DFRobot"字符串

常见问题

还没有客户对此产品有任何问题,欢迎通过qq或者论坛联系我们!

| 更多问题及有趣的应用,可以 访问论坛 进行查阅或发帖。 |
