数字继电器模块

简介

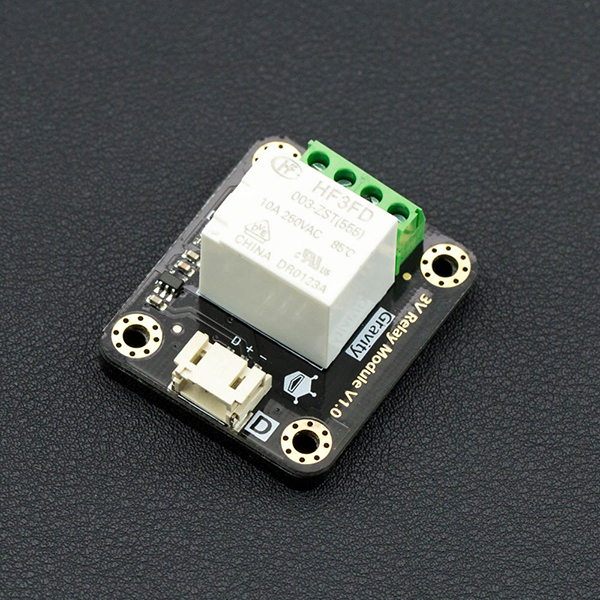

Gravity系列新款数字继电器模块,不仅兼容常规的Arduino主控板,还兼容树莓派 (Raspberry Pi)、BBB (BeagleBoard Black)、mbed,Intel Joule、Arduino 101等低电压主控器。 模块专为低压主控器设计,可以稳定工作在3V供电场景下,对于树莓派、Arduino 101、Arduino M0等具有良好的兼容性。此外,模块具有宽电压供电特性,在2.8~5V供电下,对于1.8V的设备信号也可以做到良好的识别与支持。 继电器是一种典型的弱电控制强电的应用,由于主控器(单片机)无法直接控制交流电、大电流、大电压等设备,必须通过中间层(继电器)来实施,所以继电器也是最常用的电子设备之一。 DFRobot 数字继电器模块采用优质继电器,最高可承受10A大电流,使用寿命可达100万次。板载一个红色的LED工作状态指示灯,当常开触点闭合时,LED点亮;常开触点断开时,LED熄灭。接线端设有常开触点接口 (NO) 和常闭触点接口 (NC),方便扩展使用。模块采用Gravity-3Pin接口,即插即用,无需焊接,非常方便。


8岁以下儿童请不要使用此模块。

正常使用时,请不要放在导电物体上面。

通电之前需要检查好电路,防止短路。

请勿将该模组应用于涉及人身安全的系统中。 |

技术规格

  • 供电电压:2.8V--5.5V
  • 控制信号:数字信号,高电平(2.8V以上)继电器吸合,低电平(0.5V以下)继电器断开
  • 最大电流:10A
  • 最大切换电压: 35VAC; 30VDC
  • 额定负载: 10A 35VAC; 10A 28VDC
  • 最大切换功率:300W
  • 动作时间: ≤10ms
  • 释放时间:≤5ms
  • 尺寸: 38*33*20mm
  • 机械耐久性:100万
  • 电耐久性:5万次
  • 重量:20 g

引脚说明

:[[File:DFR0473引脚0.png|数字继电器模块原理

]]

:[[File:DFR0473引脚1.png|数字继电器模块原理

]]

标号 名称 功能描述
1 - 电源输入端负极
2 + 电源输入端正极
3 D 控制信号输入端
4 NC 常闭触点:平时断开,有信号闭合(通电)
5 NO 常开触点:平时闭合,有信号断开(断电)
6 N/A 空脚
7 COM 公共触点/端口

使用教程

准备

  • 硬件
    • 1 x UNO主控板
    • 1 x 数字继电器模块
    • 2 x 1.5V干电池(或其他电源)
    • 若干 LED灯(或其他用电设备)
    • 若干 杜邦线或电线
  • 软件

连线图

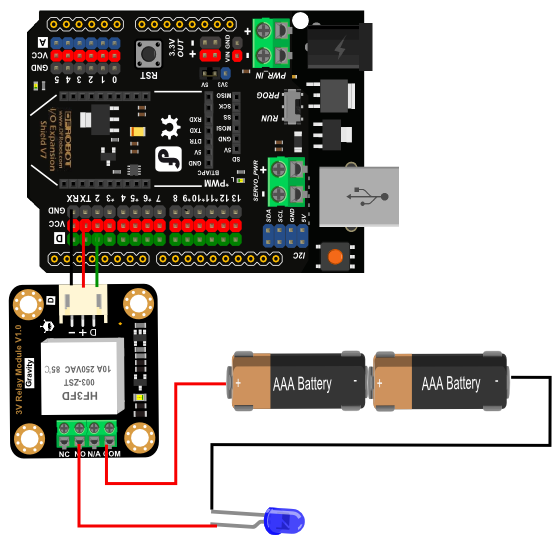

  • 如下图进行电路连接,继电器模块的控制信号输入端接到arduino主控板的数字口2号引脚。
  • 连线的时候,如果是3.0-5.0V的小功率的用电设备,可以直接接到arduino上面进行供电,如果是外部供电,则一定要注意使用安全。
  • 工作原理:当控制信号为高电平时,继电器常开触点吸合,LED灯就会点亮。当控制信号为低电平时,继电器常开触点断开,LED就会熄灭。

样例代码

/***************************************************
Digital Relay Module  (Arduino & Raspberry Pi compatible)
<https://www.dfrobot.com/wiki/index.php/3V_Relay_Module_SKU:_DFR0473#Connection_Diagram >

***************************************************/
/***************************************************
 This example shows how to use 3V Relay Module(DFR0473).
 Created 2016-12-20
 By Free Li <[email protected]>

 GNU Lesser General Public License.
 See <http://www.gnu.org/licenses/> for details.
 All above must be included in any redistribution
****************************************************/
/***********Notice and Trouble shooting***************
1.Be ware of electric shock and burn out the circuit board.
2.The input voltage of this module is 2.8 ~ 5.5V.
****************************************************/

const int RelayPin = 2;

void setup() {
  pinMode(RelayPin, OUTPUT);
}
void loop() {
  digitalWrite(RelayPin, HIGH);   //Turn on relay
  delay(1000);
  digitalWrite(RelayPin, LOW);   //Turn off relay
   delay(1000);
}

测试结果

LED灯会间隔1S进行亮灭的变化,同时还会听到“啪啪”的声音。 给控制端高电平时,继电器吸合,NC端与COM端断开,NO端与COM端导通。LED灯点亮,同时听到清脆“啪”的一声。 给控制端低电平时,继电器断开,NC端与COM端导通,NO与COM端不导通。LED灯熄灭。

继电器原理

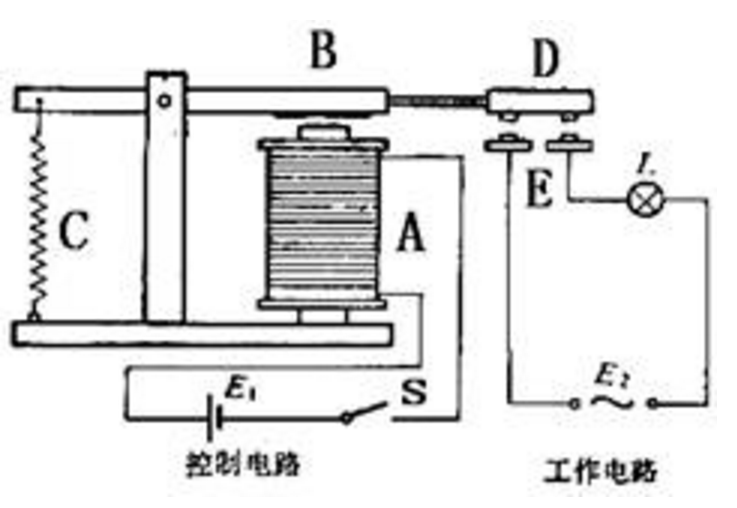

  • 继电器工作时,电磁铁通电,把衔铁吸下来使D和E接触,工作电路闭合。电磁铁断电时失去磁性,弹簧把衔铁拉起来,切断工作电路。因此,继电器就是利用电磁铁控制工作电路通断的开关。
  • 用继电器控制电路的好处:用低电压控制高电压,以弱控强,比如用于自动控制等。

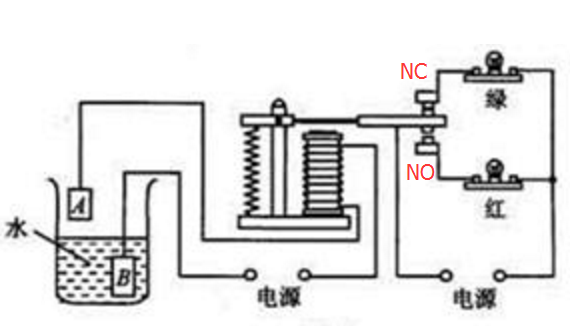

  • 如下图是一种水位报警器的原理示意图,当水位到达金属块A时,电路中红灯会亮,如果没有达到水位,绿灯会亮。

常见问题

| 问 1: 工作原理: |

  • 答: 其实最简单的理解,就是一个电子开关,用小电压控制大电压或者大电流

| 问 2: 怎样控制交流电: |

  • 答: 交流电和直流电类似,只是交流电不区分极性而已。

更多问题及有趣的应用,请访问论坛

更多

DFshopping_car1.png DFRobot商城购买链接
