Bluno_DFR0267

简介

Bluno Nano是Arduino 蓝牙4.0家族的第二个成员,同样兼容蓝牙4.0,身材却比Bluno小了很多,适合于很多对于体积有苛刻限制的应用,同样其只兼容nano扩展板,

对于其他兼容Uno的扩展板则需要手动接线。本板除了体积接口形式以外在软件方面完全兼容Bluno。

为了对整个产品线的方便维护和及时更新,一些固件上的内容会直接更新在Bluno产品维库上,所以Nano维库上会出现大量Bluno的链接。整个对于Nano的介绍可以参考DFRobot Bluno介绍

注意:版本差异,Nano,328而不是Uno
如果您购买的版本是 2015.09.212015.10.08 生产的(您可以从包装盒上看到),请您在上传程序时选择Arduino Nano(328),其他版本应该是Uno。编程方面与使用Arduino Uno一致。

产品参数

  • 与Bluno 指令和程序完全兼容
  • BLE芯片: TI CC2540
  • 传输距离: 60m
  • 支持蓝牙远程更新Arduino程序
  • 支持蓝牙HID
  • 支持iBeacons
  • 支持AT指令配置BLE
  • 支持串口透�
  • 支持主从机切换
  • 支持通过usb更新BLE芯片程序
  • 输入电压: USB供电
  • 微处理器: ATmega328
  • Bootloader: Arduino Uno
  • 引脚排布同Arduino uno
  • 尺寸: 53mmx19mmx12mm
  • 重量: 20g

引脚说明

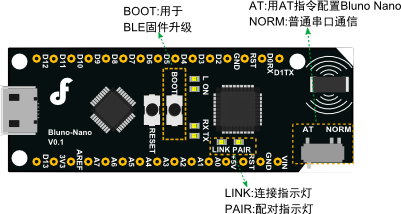

BLUNO 引脚排布

BLUNO Nano手机连接示例

Bluno Nano的手机连接示例请参考Bluno手机连接示例Bluno 手机连接示例

使用教程

通过BLE进行无线编程

Bluno Nano 无线编程下载请参考Bluno 无线编程下载Bluno 无线编程下载

通过AT指令配置BLE设备

Bluno Nano AT 命令的配置方式也与Bluno相同,请参考Bluno AT 命令:Bluno AT 命令表

升级BLUNO Nano上的BLE固件(AT+VERSION查询版本)

BLUNO Nano升级固件的方法和BLUNO相似, 请参考BLUNO的Wiki中"升级BLUNO上的BLE固件"章节(这是链接)

Android支持机型

配备蓝牙4.0 Android 4.3及以上系统:

  • Nexus 4+
  • 小米2s
  • 三星Galaxy s4
  • 三星Galaxy note 3

推荐的安卓系统:

BLE 安卓 4.3 ROMs (Cyanogenmod Stable version)推荐使用10.2及以上版本

Apple支持机型

IOS 7.0+设备:

  • iPhone 4S+
  • iPad 3+
  • iPad Mini
  • iPod 5th Gen

疑难解答

更多问题及有趣的应用,请访问论坛

更多

Bluno Nano 所使用的固件版本与Bluno相同,请移步到Bluno产品资料区: Bluno 相关资料 库安装 File:nextredirectltr.pngDFRobot商城购买链接
