8*8 LED RGB Matrix(SKU:DFR0202)

概 述

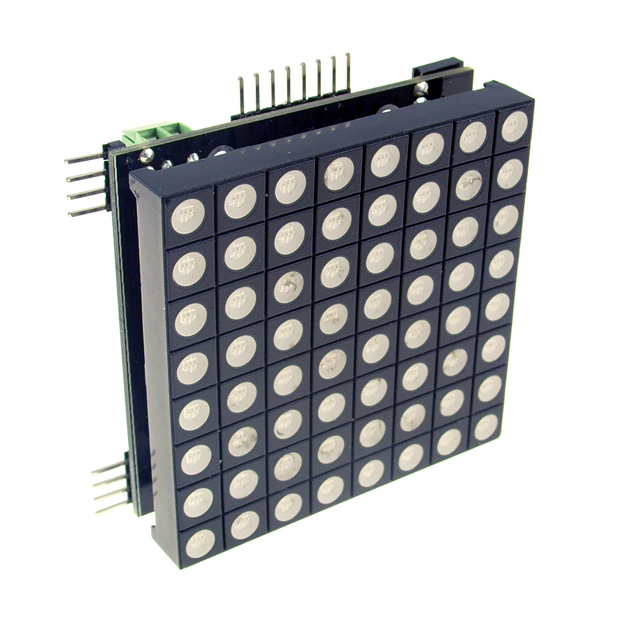

8*8 LED RGB Matrix是一个XY轴可任意级联的三色多彩LED显示矩阵模块,可用于显示图片和文字,支持多图层和各图层的各种平移效果。

理论上支持X轴横向最大4096个和Y轴纵向最大4096个模块的任意级联,无需设计硬件。当然,如果您想要把它们级联成一个大型矩阵显示屏的话,那么您就需要一个高速控制器和大功率电源。

实际使用中,级联个数主要取决于您所用MCU的数据存储空间和模块允许通过的最大电流。

注:由于限制,目前只支持7种颜色的显示,最大3×3级联!

性能描述

  • 工作电源:+5V至+5.3V
  • 工作电流:最大300mA(单个)
  • 允许通过电流:最大2000mA
  • 工作温度范围:-10℃~+50℃

硬件特性

  • 支持多个任意级联,无需设置硬件。
  • 支持RGB三种单色显示及混合色显示。
  • 点阵序列采用平面直角坐标系,方便理解。
  • 支持arduino开发板供电或外部独立电源供电。
  • 支持硬件SPI模式和软件SPI模式。软件SPI模式下,可直接插在Interface Shield的Shiftout接口。
  • 软件SPI最多支持2*2或1*5, 硬件SPI支持的个数10个以上
  • 当多个级联使用时,如果颜色太暗淡,可提高电源电压至5.2v左右,不能超过5.4V。
  • 多个级联时,数据线一律接在1号子板上(原点(0,0)所在的子板为1号子板)。

软件特性

  • 支持英文字符,汉字,图片的显示。英文字符内置ascii码,汉字和图片数据需要用户自己提供。
  • 字符支持正常显示和逆时针旋转90度显示。
  • 图片和汉字一律采用纵向取模,高位在上,先左后右,先上后下原则。
  • 支持多图层,可单独对任意图层进行操作。
  • 可随时增加图层,随时移除图层,顶层不允许移除。
  • 多图层的buf支持定义在data段,bss段,heap段。
  • 支持画点,画线,画函数图象功能,画线和函数图象时支持补齐未连接的点。画图函数采用类matlab函数接口形式。
  • 支持print函数。
  • 支持全部清屏,部分区域清屏功能。
  • 支持全屏彩虹图象显示功能,方便进行测试。

模块的连接与测试

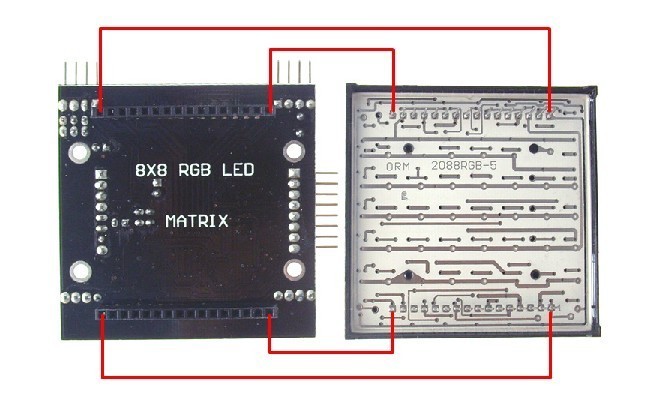

显示屏与子板的连接

注意文字的方向是一致的

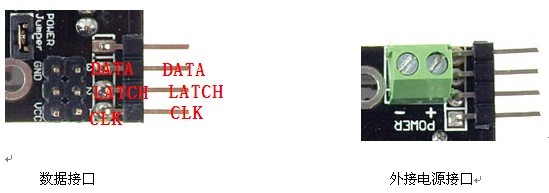

数据接口

SPI接口采用六针接口形式,其中1针是CLK接口,2针是LATCH接口,3针是DATA接口。这三个排阵分别于右侧的三个横向的长排针水平连接。

接口定义

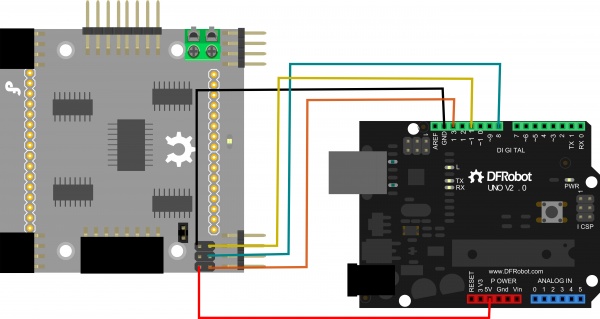

与Arduino UNO的连接

Arduino UNO连接方法

与interface shield的连接

注意123脚位于有突起的一边数据线的方向。

inerface shield连接方法

供电方式

这个六针接口可以直接连接到inerface shield的shiftout接口上,如果使用1-5个模块,可以直接采用shiftout接口的vcc直接供电,这时,需要将POWER Jumper短接。

如果模块较多,可采用外接电源供电,直接连接外接5V电源至外接电源输出入POWER接线柱,这时,POWER Jumper电源跳线帽需要拔掉。如下图所示:


硬件连接

数据输入端,datapin clkpin latchpin都要连接在1号子板上。 1X3连接时示意图 2X2连接时示意图 3X3连接时示意图 3X3连接时背面示意图

注意子板的方向,以上图为例,双四针的方向朝左,单八针的方向朝上,这样才能构成平面直角坐标系。

当用户使用少于4个子板时,可以使用arduino供电,此时需要将POWER Jumper跳线帽短接。可使用interface shield子板,将shiftout口接到下图红色区域的接口即可。数据接口一律连接到1号子板。

软件使用说明

成员函数列表

  • Description:

rgb_matrix构造函数

  • Param: x8 -- X方向8X8矩阵块的个数
  • Param: y8 -- y方向8X8矩阵块的个数
  • Param: _data_pin -- data 引脚号
  • Param: _clk_pin -- clk 引脚号
  • Param: _latch_pin -- latch 引脚号
  • Retval: none

rgb_matrix(uint8_t x8, uint8_t y8,uint8_t _data_pin, uint8_t _clk_pin,uint8_t _latch_pin);

构造函数 ,当 data使用数字11口,clk使用数字13口时,使用硬件spi。当使用其他口时为软件spi。 Eg:

rgb_matrix M = rgb_matrix(1,2,11,13,8); //x方向一个子板,y方向2个子版级联,使用硬件spi,latch使用数字8口
  • Description:

向顶层图层缓存中写入一个ASCII字符

  • Param: x x坐标地址
  • Param: y y坐标地址
  • Param: asc 要写入字符的ASCII码
  • Param: rotation NO_ROT 不翻转, ANTI_90逆时针90度翻转
  • Param: mode MULTIPLY 与原有数据混合 COVER 覆盖原有数据
  • Param: color 要写入数据的颜色 RED GREEN BLUE或其混合色
  • Retval: 0 成功
  • Retval -1 失败

int put_char(uint16_t x,uint16_t y, uint8_t asc, uint8_t rotation, uint8_t mode, uint8_t color);

eg:

M.put_char(0,0,’B’,NO_ROT,MULTIPLY,RED+GREEN); //在(0,0)出不翻转使用红+绿色显示B,如果这个位置上原来有数据,那么和原有数据叠�
  • Description:

向指定图层缓存中写入一个ASCII字符

  • Param: x x坐标地址
  • Param: y y坐标地址
  • Param: asc 要写入字符的ASCII码
  • Param: rotation NO_ROT 不翻转 , ANTI_90逆时针90度翻转
  • Param: mode MULTIPLY 与原有数据混合 COVER 覆盖原有数据
  • Param: color 要写入数据的颜色 RED GREEN BLUE或其混合色
  • Param: index 图层索引号
  • Retval: 0 成功
  • Retval -1 失败

int put_char(uint16_t x,uint16_t y, uint8_t asc, uint8_t rotation, uint8_t mode, uint8_t color, uint8_t index);

eg:

M.put_char(0,0,’B’,ANTI_90,COVER,RED,TOP_LAYER);  //在顶层(0,0)处逆时针翻转90度,使用红色显示字符B,如果这个位置上有数据,那么将其覆盖。
  • Description:

在顶层用红色画一个点

  • Param: x x坐标
  • Param: y y坐标
  • Retval: 0 成功
  • Retval -1 失败

int plot(int16_t x, int16_t y); //point

eg:

M.plot(1,2)  //顶层(1,2)这个点用红色点亮
  • Description:

在顶层用红色画一条线

  • Param: x0 y0 线的起始坐标
  • Param: x1 y1 线的终止坐标
  • Param: add_dot ADD_DOT 不连贯处用点补齐 NO_ADD_DOT 不连贯处不用点补齐
  • Retval: 0 成功
  • Retval -1 失败

int plot(int16_t x0,int16_t y0,int16_t x1,int16_t y1,uint8_t add_dot); //line

eg:

M.plot(0,0,5,7,NO_ADD_DOT);   //将顶层(0,0)至(5,7)点,用红色直线连接起来,不补全不连续点
  • Description:

在顶层用红色画一条函数曲线

  • Param: x0 函数的起始x坐标
  • Param: x1 函数的终止x坐标
  • Param: y[] 函数[x0,x1]范围内对应的y坐标数组
  • Param: add_dot 1 不连贯处用点补齐 0 不连贯处不用点补齐
  • Retval: 0 成功
  • Retval -1 失败

int plot(int16_t x0,int16_t x1,int16_t y[],uint8_t add_dot); //function

eg:

uint16_t y[]={0,2,5,7,4,2,5,1};
M.plot(0,7,y,ADD_DOT);  //在顶层用红色绘制函数图象,图象上点的坐标为(x,y[x]),x范围从0到7,不连贯处用点补齐,
  • Description:

在指定图层上画一个点

  • Param: x x坐标
  • Param: y y坐标
  • Param: color 要写入数据的颜色 RED GREEN BLUE或其混合色
  • Param: index 图层索引号
  • Retval: 0 成功
  • Retval -1 失败

int plot(int16_t x, int16_t y, uint8_t color, uint8_t index); //point eg:

M.plot(1,5,BLUE,TOP_LAYER+1); //在图层1上(1,5)处用蓝色画点
  • Description:

在指定图层上画一条线

  • Param: x0 y0 线的起始坐标
  • Param: x1 y1 线的终止坐标
  • Param: add_dot ADD_DOT 不连贯处用点补齐 NO_ADD_DOT 不连贯处不用点补齐
  • Param: color 要写入数据的颜色 RED GREEN BLUE或其混合色
  • Param: index 图层索引号
  • Retval: 0 成功
  • Retval -1 失败

int plot(int16_t x0, int16_t y0, int16_t x1, int16_t y1, uint8_t add_dot, uint8_t color, uint8_t index); //line

eg:

M.plot(0,0,5,5,NO_ADD_DOT,GREEN,TOP_LAYER); //在图层1上,从点(0,0)到(5,5)画一条绿色线,不连续点不用补齐。
  • Description:

在指定图层上画一条函数曲线

  • Param: x0 函数的起始x坐标
  • Param: x1 函数的终止x坐标
  • Param: y[] 函数[x0,x1]范围内对应的y坐标数组
  • Param: add_dot 1 不连贯处用点补齐 0 不连贯处不用点补齐
  • Param: color 要写入数据的颜色 RED GREEN BLUE或其混合色
  • Param: index 图层索引号
  • Retval: 0 成功
  • Retval -1 失败

'''int plot(int16_t x0, int16_t x1, int16_t y[], uint8_t add_dot,uint8_t color, uint8_t index); '''

eg:

uint16_t y[]={0,2,5,7,4,2,5,1};
M.plot(0,7,y,ADD_DOT,GREEN,TOP_LAYER);  //在顶层用绿色绘制函数图象,图象上点的坐标为(x,y[x]),x范围从0到7,不连贯处用点补齐,
  • Description:

增加新图层(从heap中分配缓存空间)

  • Param: none
  • Retval: >0 新增图层的索引号
  • Retval -1 失败

int add_layer();

eg:

M.add_layer();  //增加新图层,从heap中分配缓存空间。空间不足则返回-1
  • Description:

增加新图层(由调用者指定缓存空间)

  • Param: p_param 传入的缓存空间的指针
  • Retval: >0 新增图层的索引号
  • Retval -1 失败

int add_layer(uint8_t*);

eg:

static uint8_t   data_buf[N_X*N_Y*8*3]={0};
M.add_layer(data_buf);   //增加新图层,使用data段的data_buf作为图层缓存
  • Description:

移除最后一个图层(top层禁止移除)

  • Param: none
  • Retval: 0 成功
  • Retval -1 失败

int remove_layer();

eg:

M.remove_layer();    //移除最后一个图层,顶层进制移除
  • Description:

移除指定索引号的一个图层(top层禁止移动)

  • Param: index 指定移除图层的索引号
  • Retval: 0 成功
  • Retval -1 失败

int remove_layer(uint8_t index);

eg:

M.remove_layer(TOP_LAYER+1);   //移除图层1
  • Description:

设置光标位置

  • Param: x x坐标
  • Param: y y坐标
  • Retval: 0 成功
  • Retval -1 失败

int set_cur(uint16_t x,uint16_t y);

eg:

M.set_cur(0,8);  //将光标设置到(0,8)处,主要用于print函数
  • Description:

将光标设置到初始位置

  • Param: rotation = NO_ROT 设置到不翻转显示时的光标初始位置
  • ANTI_90 设置到逆时针翻转90度显示是的光标初始位置
  • Retval: 0 成功
  • Retval -1 失败

int set_cur(uint8_t rotation);

Eg:

M.set_cur(NO_ROT);    //将光标设置到不翻转显示时的初始位置
  • Description:

在顶层用红色打印一个16bit数据(10进制形式)

  • Param: data 需要打印的数据
  • Param: rotation NO_ROT 字符不旋转,ANTI_90字符逆时针旋转90度
  • Retval: 0 成功
  • Retval -1 失败

int print(uint16_t data, uint8_t rotation);

eg:

M.set_cur(0,0);
M.print(3561,NO_ROT);  //在顶层(0,0)处开始用红色显示3561,不翻转显示
  • Description:

在顶层用红色打印一个字符串,不支持转义字符

  • Param: 字符串的首地址
  • Param: rotation NO_ROT 字符不旋转,ANTI_90字符逆时针旋转90度
  • Retval: 0 成功
  • Retval -1 失败

int print(const char p[], uint8_t rotation); //string

eg:

M.set_cur(NO_ROT);
M.print(“Hello Matrix”,NO_ROT);  //在顶层左上角开始用红色打印字符串Hello Matrix。不翻转显示。
  • Description:

向指定图层加入单色图片

  • Param: x y 显示图片的起始坐标
  • Param: size_x size_y 图片尺寸(需要是8的倍数)
  • Param: p 图片数据
  • Param: mode MULTIPLY 与原有数据混合 COVER 覆盖原有数据
  • Param: color 要写入数据的颜色 RED GREEN BLUE或其混合色
  • Param: index 图层索引号
  • Retval: 0 成功
  • Retval -1 失败

int put_pic(int16_t x, int16_t y, uint8_t size_x, uint8_t size_y, const char p[], uint8_t mode,uint8_t color,uint8_t index);

eg:

//纵向取模,高位在上。先左后右,先上后下。
const char pic[] =
{
      0x02,0x04,0x1F,0xE0,0x02,0x04,0x18,0xF0,
      0x10,0x13,0x10,0x10,0x14,0x18,0x00,0x00,
      0x00,0x00,0xFF,0x00,0x00,0x10,0x20,0xC2,
      0x01,0xFE,0x00,0x80,0x60,0x30,0x00,0x00
};

M.put_pic(0,0,16,16,pic,COVER,GREEN,TOP_LAYER);  //在顶层用绿色显示一个16X16图片,如果这个位置原来有数据,那么覆盖它。
  • Description:

向指定图层加入汉字

  • Param: x y 显示图片的起始坐标
  • Param: p 汉字字模数据
  • Param: mode MULTIPLY 与原有数据混合 COVER 覆盖原有数据
  • Param: color 要写入数据的颜色 RED GREEN BLUE或其混合色
  • Param: index 图层索引号
  • Retval: 0 成功
  • Retval -1 失败

int put_HZ(int16_t x, int16_t y, const char p[], uint8_t mode,uint8_t color,uint8_t index);

eg:

const char ni[] =
{
      0x02,0x04,0x1F,0xE0,0x02,0x04,0x18,0xF0,
      0x10,0x13,0x10,0x10,0x14,0x18,0x00,0x00,
      0x00,0x00,0xFF,0x00,0x00,0x10,0x20,0xC2,
      0x01,0xFE,0x00,0x80,0x60,0x30,0x00,0x00
};

M.put_HZ(0,0,ni,COVER,GREEN,TOP_LAYER);  //在顶层(0,0)处用绿色显示汉字”你”,如果这个位置原来有数据,那么覆盖它。
  • Description:

向顶层图层加入汉字

  • Param: x y 显示图片的起始坐标
  • Param: p 汉字字模数据
  • Param: mode MULTIPLY 与原有数据混合 COVER 覆盖原有数据
  • Param: color 要写入数据的颜色 RED GREEN BLUE或其混合色
  • Param: index 图层索引号
  • Retval: 0 成功
  • Retval -1 失败

int put_HZ(int16_t x, int16_t y, const char p[]);

eg:

const char ni[] =
{
      0x02,0x04,0x1F,0xE0,0x02,0x04,0x18,0xF0,
      0x10,0x13,0x10,0x10,0x14,0x18,0x00,0x00,
      0x00,0x00,0xFF,0x00,0x00,0x10,0x20,0xC2,
      0x01,0xFE,0x00,0x80,0x60,0x30,0x00,0x00
};

M.put_HZ(0,0,ni,COVER,GREEN,TOP_LAYER);  //在顶层(0,0)处用红色显示汉字”你”
  • Description:

向指定图层缓存中打印16bit数据(10进制)

  • Param: data 需要打印的数据
  • Param: rotation NO_ROT字符不旋转,ANTI_90字符逆时针旋转90度
  • Param: mode MULTIPLY 与原有数据混合 COVER 覆盖原有数据
  • Param: color 要写入数据的颜色 RED GREEN BLUE或其混合色
  • Param: index 图层索引号
  • Retval: 0 成功
  • Retval -1 失败

int print(uint16_t data, uint8_t rotation, uint8_t mode,uint8_t color,uint8_t index);

eg:

M.set_cur(0,0);
M.print(2356,NO_ROT,COVER,GREEN,TOP_LAYER);  //在顶层(0,0)处开始用绿色显示2356,不翻转显示,如果这个位置有数据,那么覆盖它
  • Description:

向指定图层缓存中打印一个字符串

  • Param: 字符串的首地址
  • Param: rotation NO_ROT 字符不旋转,ANTI_90字符逆时针旋转90度
  • Param: mode MULTIPLY 与原有数据混合 COVER 覆盖原有数据
  • Param: color 要写入数据的颜色 RED GREEN BLUE或其混合色
  • Param: index 图层索引号
  • Retval: 0 成功
  • Retval -1 失败

int print(const char p[], uint8_t rotation, uint8_t mode,uint8_t color,uint8_t index); //string

eg:

M.set_cur(NO_ROT);
M.print(“Hello Matrix”,NO_ROT,COVER,GREEN,TOP_LAYER);  //在顶层左上角开始用绿色打印字符串Hello Matrix。不翻转显示。
  • Description:

在指定图层上全屏显示彩虹

  • Param: index 图层索引号
  • Retval: 0 成功
  • Retval -1 失败

int rainbow(uint8_t index);

eg:

M.rainbow(TOP_LAYER);   //顶层显示彩虹
  • Description:

显示函数(调用后将进入此函数的死循环)

  • Param: display_hook 显示函数的回调函数指针,在刷新的间隙被调用 传入空指针0不调用
  • Retval: none

void display(void (*display_hook)());

eg:详见loop和hook函数介绍

  • Description:

清除所有图层缓存的所有数据

  • Param: none
  • Retval: 0 成功
  • Retval -1 失败

int clear(void);

eg: 略

  • Description:

清除指定图层缓存的所有数据

  • Param: index 图层索引号
  • Retval: 0 成功
  • Retval -1 失败

int clear(uint8_t index);

eg:略

  • Description:

清除指定图层缓存中指定矩形位置处所有数据

  • Param: x0 y0 指定矩形的一个顶点
  • Param: x1 y1 指定矩形(x0,y0)的对角顶点
  • Param: index 图层索引号
  • Retval: 0 成功
  • Retval -1 失败

int clear(int16_t x0, int16_t y0, int16_t x1, int16_t y1, uint8_t index);

Eg:

M.clear(2,3,6,6,TOP_LAYER);    //清除顶层(2,3) (6,6)为对角顶点的矩形区域的所有数据
  • Description:

图层平移函数

  • Param: dir 平移方向 UP DOWN LEFT RIGHT
  • Param: step 平移的步数
  • Param: index 图层索引号
  • Retval: 0 成功
  • Retval -1 失败

int move(uint8_t dir, uint16_t step, uint8_t index);

eg:

M.move(RIGHT,1,TOP_LAYER);  //顶层向右平移一位
  • Description:

执行AT指令

  • Param: p at指令存放的字符串首地址
  • Retval: 0 成功
  • Retval -1 失败

int at_cmd(uint8_t *p);

eg: 详见AT指令支持调用的函数

AT命令支持调用的函数

plot                AT命令下不支持显示函数图象
clear               AT命令下支持clear的所有重载格式
print               AT命令下不支持字符串打印
put_char            AT命令下支持put_char的所有重载格式
add_layer           AT命令下不支持buf定义在bss和data段
remove_layer        AT命令下支持remove_layer的所有重载格式
move                AT命令下支持图层上下左右平移任意单位
set_cur             AT命令下支持set_cur的所有重载格式

loop和hook函数介绍

(假设是个2X2矩阵):

void loop()
{
    M.rainbow(TOP_LAYER);
    M.display(hook);
}

程序调用display后,会陷入这个函数永远不出来,我们需要向它传入一个回调函数指针,在刷新的间隔,这个回调函数将被调用,完成用户控制。这个hook函数的执行时间会影响到刷新频率,因此不能太长。如果采用硬件spi模式,这个函数执行时间也不能太短,太短的话会造成屏幕重影显示。在例程中有这个延时函数的指导使用时间,用户可根据自己的需要进行更改。

AT指令执行例程

这个函数执行后,可用串口(波特率115200)进行如下控制:

 AT+clear()                      清屏  AT+set_cur(0)                   初始化不翻转显示时的光标位置  AT+print(123,0)                   在顶层显示123      注:AT指令控制的print函数不支持显示字符串  AT+add_layer()                  增加新图层  AT+set_cur(0,8)                 重新设置光标位置  AT+put_char(0,8,65,1,0,3,1)     在(0,8)处翻转显示A,颜色是red+green  AT+put_char(8,8,66,1,0,5,1)     在(8,8)处翻转显示B,颜色是red+blue  AT+move(4,1,0)                  图层0向右移动一格  AT+move(3,1,0)                  图层0向左移动一格  AT+move(1,1,1)                  图层1向上移动一格  AT+move(2,1,1)                  图层1向下移动一格  AT+remove_layer(1)              移除图层1

程序实例:1X1

/*****************************************************************************
* Copyright:    ChengDu Geeker Tech. Co., Ltd. (DFRobot)
* File name:      hello_matrix.pde
* Description:    test the function of rgb matrix
* Author:       wanghui_CD
* Version:      V1.0
* Date:         2012.06.21
* History:      none
*****************************************************************************/
#include <rgb_matrix.h>
#include <SPI.h>

unsigned long time=0;
unsigned int tick_100ms = 0;
unsigned char counter=0;

#define N_X 1
#define N_Y 1

/*
//Interface shield ShiftOut connector
#define DATA_PIN  9
#define CLK_PIN   3
*/
//Hardware SPI
#define DATA_PIN  11
#define CLK_PIN   13

#define LATCH_PIN 8

rgb_matrix M = rgb_matrix(N_X, N_Y, DATA_PIN, CLK_PIN, LATCH_PIN);

unsigned char cmd[50]={0},cmd_num=0;
unsigned char tmp =  'A';
unsigned char st=0;

void setup()
{
       Serial.begin(115200);
       delay(200);
}

/*************************************************************************
*  Description:
*                         display callback function
*        Receive AT comand via serial,and then run the right comand.
*        This function can be run in sweep interval.
*        Reduce delay time at function tail if screen blink.
*        Increase delay time at function tail if screen shows a double image.
* Param:   none
* Retval:  none
**************************************************************************/
void hook(void)
{
    int i = 0;
    unsigned long enter_time,exit_time;
    enter_time = micros();
    if((++counter)%10 == 0)
    {
        if(millis() - time >= 100)
        {
            time = millis();
            tick_100ms ++;
            M.move(UP,1,0);
            if(tick_100ms%2 == 0)
            {
            }
            if(tick_100ms%5 == 0)
            {
                M.clear();
                M.put_char(0,0,tmp+(st++)%26,1,MULTIPLY,RED << (st%3),TOP_LAYER);
            }
            if(tick_100ms%10 == 0)
            {
            }
            if(tick_100ms%20 == 0)
            {
            }
            if(tick_100ms%50 == 0)
            {
            }
        }
    }
    if(Serial.available())
    {
        cmd[cmd_num++] = Serial.read();
        if((cmd_num>=2) && (cmd[cmd_num-1] == 0x0a) && (cmd[cmd_num-2] == 0x0d))
        {
            M.at_cmd(cmd);
            cmd_num = 0;
        }
     }
     exit_time = micros();
     if(enter_time < exit_time)
     {
       if(exit_time - enter_time < 500)
       {
         delayMicroseconds(500 - (exit_time-enter_time));
       }
     }
}

/*************************************************************************************
*  Description:
*                         loop function
*        Display function must be called.
*        If you wanna do something after display be called,
*    you should give display function a parameter which is a pointer to a function.
* Param:   none
* Retval:  none
**************************************************************************************/
void loop()
{
    M.set_cur(0,0);
    M.display(hook);
}

程序实例:2X2

/*****************************************************************************
* Copyright:  ChengDu Geeker Tech. Co., Ltd. (DFRobot)
* File name:      hello_matrix.pde
* Description:    test the function of rgb matrix
* Author:       wanghui_CD
* Version:      V1.0
* Date:         2012.06.21
* History:      none
*****************************************************************************/
#include <rgb_matrix.h>
#include <SPI.h>

unsigned long time=0;
unsigned int tick_100ms = 0;
unsigned char counter=0;

#define N_X 2
#define N_Y 2

/*
//Interface shield ShiftOut connector
#define DATA_PIN  9
#define CLK_PIN   3
*/
//Hardware SPI
#define DATA_PIN  11
#define CLK_PIN   13

#define LATCH_PIN 8

rgb_matrix M = rgb_matrix(N_X, N_Y, DATA_PIN, CLK_PIN, LATCH_PIN);

unsigned char cmd[50]={0},cmd_num=0;

void setup()
{
       Serial.begin(115200);
       delay(200);
}

/*************************************************************************
*  Description:
*                         display callback function
*        Receive AT comand via serial,and then run the right comand.
*        This function can be run in sweep interval.
*        Reduce delay time at function tail if screen blink.
*        Increase delay time at function tail if screen shows a double image.
* Param:   none
* Retval:  none
**************************************************************************/
void hook(void)
{
    int i = 0;
    if((++counter)%5 == 0)    //如果100ms时钟不准,5这个值是可以微调的
    {
        if(millis() - time >= 100)
        {
            time = millis();
            tick_100ms ++;
            if(tick_100ms%2 == 0)
            {
            }
            if(tick_100ms%5 == 0)
            {
            }
            if(tick_100ms%10 == 0)
            {
                M.move(LEFT,1,TOP_LAYER);    //顶层(图层0)每秒左移一位
            }
            if(tick_100ms%20 == 0)
            {
                M.move(RIGHT,1,TOP_LAYER+1);   //图层1每2秒右移一位
            }
            if(tick_100ms%50 == 0)
            {
            }
        }
    }
    if(Serial.available())                            //接收AT指令
    {
        cmd[cmd_num++] = Serial.read();
        if((cmd_num>=2) && (cmd[cmd_num-1] == 0x0a) && (cmd[cmd_num-2] == 0x0d))
        {
            M.at_cmd(cmd);
            cmd_num = 0;
        }
     }
}

/*************************************************************************************
*  Description:
*                         loop function
*        Display function must be called.
*        If you wanna do something after display be called,
*    you should give display function a parameter which is a pointer to a function.
* Param:   none
* Retval:  none
**************************************************************************************/
void loop()
{
    int tmp,i;
    M.add_layer();
    M.put_char(0,0,'A',NO_ROT,MULTIPLY,RED,TOP_LAYER);
    M.put_char(5,0,'B',NO_ROT,MULTIPLY,GREEN,TOP_LAYER);
    M.put_char(10,0,'C',NO_ROT,MULTIPLY,BLUE,TOP_LAYER);

    M.put_char(0,8,'D',NO_ROT,MULTIPLY,GREEN+RED,1);
    M.put_char(5,8,'E',NO_ROT,MULTIPLY,RED+BLUE,1);
    M.put_char(10,8,'F',NO_ROT,MULTIPLY,BLUE+GREEN,1);
    M.display(hook);
}

相关资料

原理图 数据手册 rgb_matrix_1.0版库文件 rgb_matrix_0023版库文件 8*8 LED 三色多彩显示矩阵模块介绍 8*8 RGB LED 三色多彩矩阵模块演示

File:nextredirectltr.png购买 8*8 LED 三色多彩显示矩阵模块(SKU:DFR0202)

⚠️ **GitHub.com Fallback** ⚠️
