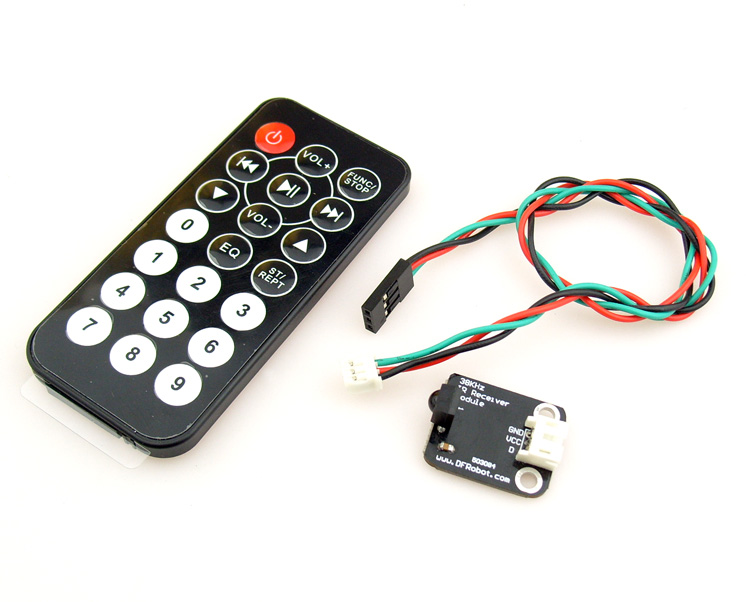

IR Receiver Module红外无线遥控套件(SKU: DFR0107)

红外接收头介绍

1、什么是红外接收头?

红外遥控器发出的信号是一连串的二进制脉冲码 为了使其在无线传输过程中免受其他红外信号的干扰,通常都是先将其调制在特定的载波频率上,然后再经红外发射二极管发射出去,而红外线接收装置则要滤除其他杂波,只接收该特定频率的信号并将其还原成二进制脉冲码,也就是解调.

2、工作原理

内置接收管将红外发射管发射出来的光信号转换为微弱的电信号,此信号经由IC内部放大器进行放大,然后通过自动增益控制、带通滤波、解调变、波形整形后还原为遥控器发射出的原始编码,经由接收头的信号输出脚输入到电器上的编码识别电路

3、红外接收头的引脚与连线

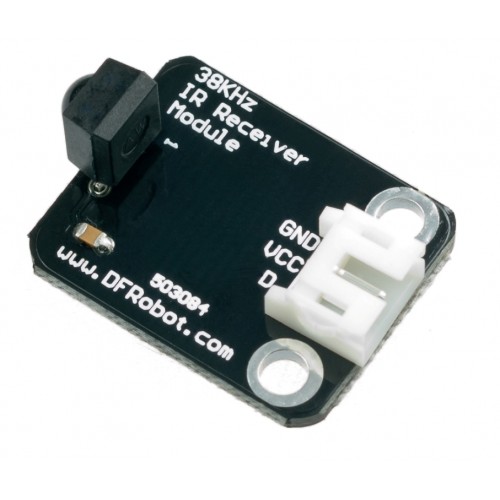

红外接收头有三个引脚如下图:

D为数据输出

GND为电源地

VCC为电源正

红外遥控实验

1、实验器件 红外遥控器 1个 IR Receiver Module 1个 数字传感器连接线 1根

2、实验原理 要想对某一遥控器进行解码必须要了解该遥控器的编码方式,这就叫知己知彼,百战不殆 。本产品使用的遥控器的编码方式为:NEC协议。下面就介绍一下NEC协议:

•NEC协议介绍:

特点: (1)8位地址位,8位命令位       (2)为了可靠性地址位和命令位被传输两次       (3)脉冲位置调制       (4)载波频率38khz       (5)每一位的时间为1.125ms或2.25ms

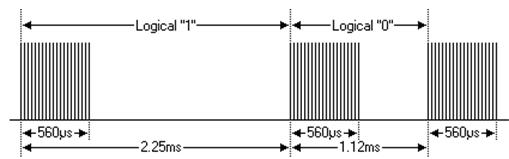

•逻辑0和1的定义如下图:


协议如下:

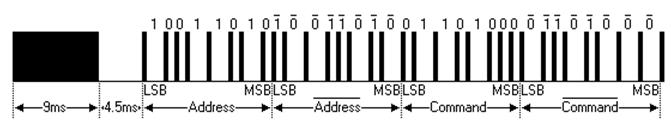

•按键按下立刻松开的发射脉冲:


上面的图片显示了NEC的协议典型的脉冲序列。注意:这是首先发送LSB(最低位)的协议。在上面的脉冲传输的地址为0x59命令为0x16。一个消息是由一个9ms的高电平开始,随后有一个4.5ms的低电平, (这两段电平组成引导码)然后由地址码和命令码。地址和命令传输两次。第二次所有位都取反,可用于对所收到的消息中的确认使用。总传输时间是恒定的,因为每一点与它取反长度重复。如果你不感兴趣, 你可以忽略这个可靠性取反,也可以扩大地址和命令,以每16位!

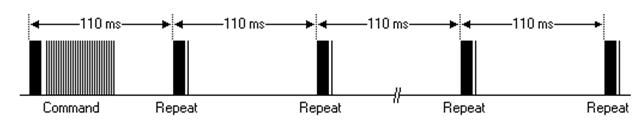

•按键按下一段时间才松开的发射脉冲:

File:IR Receiver Pulse3.jpg

一个命令发送一次,即使在遥控器上的按键仍然按下。当按键一直按下时,第一个110ms的脉冲与上图一样,之后每110ms重复代码传输一次。这个重复代码是由一个9ms的高电平脉冲和一个2.25ms低电平和560μs的高电平组成。

•重复脉冲

File:IR Receiver Pulse4.jpg

本介绍是参考 http://www.sbprojects.com/knowledge/ir/nec.htm

注意:脉冲波形进入一体化接收头以后,因为一体化接收头里要进行解码、信号放大和整形,故要注意在没有红外信号时,其输出端为高电平,有信号时为低电平,故其输出信号电平正好和发射端相反。接收端脉冲大家可以通过示波器看到,结合看到的波形理解程序。

•本实验编程思想

根据NEC编码的特点和接收端的波形,本实验将接收端的波形分成四部分:引导码(9ms和4.5ms的脉冲)、地址码16位(包括8位的地址位和8位的地址的取反)、命令码16位(包括8位命令位和8位命令位的取反)、重复码(9ms、2.25ms、560us脉冲组成)。 利用定时器对接收到的波形的高电平段和低电平段进行测量,根据测量到的时间来区分:逻辑“0”、逻辑“1”、引导脉冲、重复脉冲。引导码和地址码只要判断是正确的脉冲即可,不用存储,但是命令码必须存储,因为每个按键的命令码都不同, 根据命令码来执行相应的动作。设置遥控器上的几个按键VOL+:控制LED灯亮的;VOL-:作为控制蜂鸣器响;

代码样例

实例代码

程序功能:对遥控器发射出来的编码脉冲进行解码,根据解码结果执行相应的动作。按下"VOL+"红灯亮,松开红灯灭;按下"VOL-"蜂鸣器响,松开蜂鸣器停止响;这样大家就可以用遥控器遥控你的器件了,让它听你的指挥。其它按键的译码方式与这几个键一样,只要大家用示波器测出它们各自的波形,了解各自的命令码,在执行译码结果的函数中写上对应的命令码和要执行的动作即可。

  #define BUZZER 10//蜂鸣器
  #define LED_RED 11//红灯
  #define IR_IN  2  //红外接收
  int Pulse_Width=0;//存储脉宽
  int  ir_code=0x00;//命令值
  void timer1_init(void)//定时器初始化函数
  {
    TCCR1A = 0X00;
    TCCR1B = 0X05;//给定时器时钟源
    TCCR1C = 0X00;
    TCNT1 = 0X00;
    TIMSK1 = 0X00;  //禁止定时器溢出中断
  }
  void remote_deal(void)//执行译码结果函数
  {
    switch(ir_code)
    {
      case 0xff00://停止
      digitalWrite(LED_RED,LOW);//红灯不亮
      digitalWrite(BUZZER,LOW);//蜂鸣器不响
      break;
      case 0xfe01://VOL+
      digitalWrite(LED_RED,HIGH);//红灯亮
      break;
      case 0xf609://VOL-
      digitalWrite(BUZZER,HIGH);//蜂鸣器响
      break;
   }
  }
  char logic_value()//判断逻辑值“0”和“1”子函数
  {
    while(!(digitalRead(IR_IN))); //低等�
    Pulse_Width=TCNT1;
    TCNT1=0;
    if(Pulse_Width>=7&&Pulse_Width<=10)//低电平560us
    {
      while(digitalRead(IR_IN));//是高就等�
      Pulse_Width=TCNT1;
      TCNT1=0;
      if(Pulse_Width>=7&&Pulse_Width<=10)//接着高电平560us
        return 0;
      else if(Pulse_Width>=25&&Pulse_Width<=27) //接着高电平1.7ms
        return 1;
    }
    return -1;
  }
  void pulse_deal()//接收地址码和命令码脉冲函数
  {
    int i;
    //执行8个0
    for(i=0; i<8; i++)
    {
      if(logic_value() != 0) //不是0
          return;
    }
    //执行6个1
    for(i=0; i<6; i++)
    {
      if(logic_value()!= 1) //不是1
          return;
    }
    //执行1个0
    if(logic_value()!= 0) //不是0
        return;
    //执行1个1
    if(logic_value()!= 1) //不是1
        return;
    //解析遥控器编码中的command指令
    ir_code=0x00;//清零
    for(i=0; i<16;i++ )
    {
      if(logic_value() == 1)
      {
        ir_code |=(1<<i);
      }
    }
  }
  void remote_decode(void)//译码函数
  {
    TCNT1=0X00;
    while(digitalRead(IR_IN))//是高就等�
    {
      if(TCNT1>=1563)  //当高电平持续时间超过100ms,表明此时没有按键按下
      {
        ir_code = 0xff00;
        return;
      }
    }
    //如果高电平持续时间不超过100ms
    TCNT1=0X00;
    while(!(digitalRead(IR_IN))); //低等�
    Pulse_Width=TCNT1;
    TCNT1=0;
    if(Pulse_Width>=140&&Pulse_Width<=143)//9ms
    {
      while(digitalRead(IR_IN));//是高就等�
      Pulse_Width=TCNT1;
      TCNT1=0;
      if(Pulse_Width>=68&&Pulse_Width<=72)//4.5ms
      {
        pulse_deal();
        return;
      }
      else if(Pulse_Width>=34&&Pulse_Width<=36)//2.25ms
      {
        while(!(digitalRead(IR_IN)));//低等�
        Pulse_Width=TCNT1;
        TCNT1=0;
        if(Pulse_Width>=7&&Pulse_Width<=10)//560us
        {
          return;
        }
      }
    }
  }
  void setup()
  {
    pinMode(LED_RED,OUTPUT);//设置与红灯连接的引脚为输出模式
    pinMode(BUZZER,OUTPUT);//设置与蜂鸣器连接的引脚为输出模式
    pinMode(IR_IN,INPUT);//设置红外接收引脚为输入
  }
  void loop()
  {
    timer1_init();//定时器初始化
    while(1)
    {
      remote_decode();  //译码
      remote_deal();   //执行译码结果
    }
  }

遥控器键值附表(arduino)

遥控器字符 键值
红色按钮 0xff00
VOL+ 0xfe01
FUNC/STOP 0xfd02
左2个三角 0xfb04
暂停键 0xfa05
右2个三角 0xf906
向下三角 0xf708
VOL- 0xf609
向上三角 0xf50a
0 0xf30c
EQ 0xf20d
ST/REPT 0xf10e
1 0xef10
2 0xee11
3 0xed12
4 0xeb14
5 0xea15
6 0xe916
7 0xe718
8 0xe619
9 0xe51a

Arduino库文件

IRremote库文件

Mind+(基于Scratch3.0)图形化编程

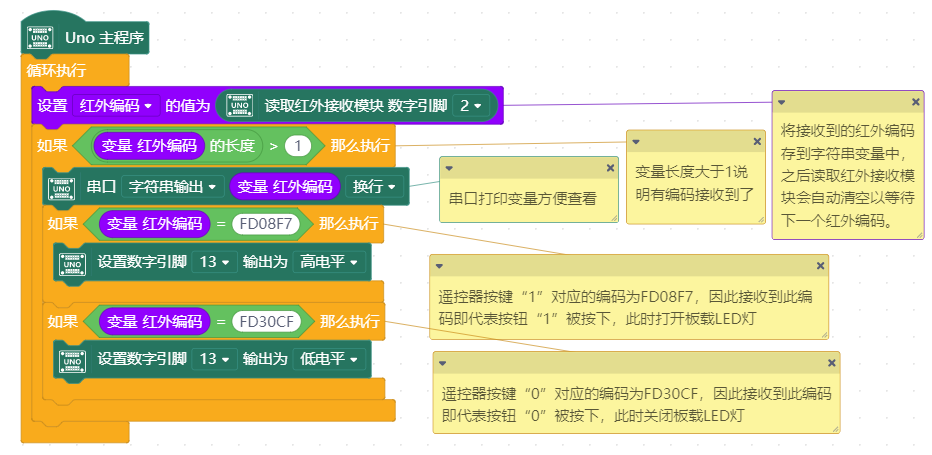

1、下载及安装软件。下载地址:http://www.mindplus.cc 详细教程:Mind+基础wiki教程-软件下载安装 2、切换到“上传模式”。 详细教程:Mind+基础wiki教程-上传模式编程流程 3、“扩展”中选择“主控板”中的“Arduino Uno”。 详细教程:Mind+基础wiki教程-加载扩展库流程 4、进行编程,程序如下图:(注意新建字符串变量,名称为“红外编码”) 5、菜单“连接设备”,“上传到设备”

实现效果

红外接收模块插板子D2口,按下遥控器按钮1打开板载LED灯,按下遥控器按钮0关闭板载LED灯。

遥控器键值附表(Mind+)

遥控器字符 键值
红色按钮 FD00FF
VOL+ FD807F
FUNC/STOP FD40BF
左2个三角 FD20DF
暂停键 FDA05F
右2个三角 FD609F
向下三角 FD10EF
VOL- FD906F
向上三角 FD50AF
0 FD30CF
EQ FDB04F
ST/REPT FD708F
1 FD08F7
2 FD8877
3 FD48B7
4 FD28D7
5 FDA857
6 FD6897
7 FD18E7
8 FD9867
9 FD58A7
