WiiChuck转接器 (SKU: DFR0062)

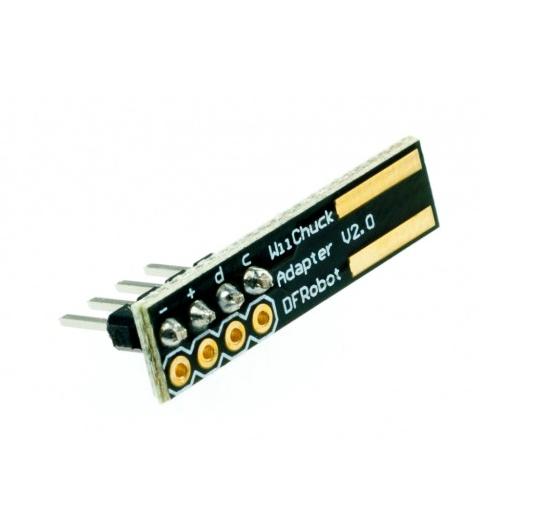

概述

WiiChuck转接板能将Wii手柄的I2C端口引出,从而使Wii Nunchuck手柄方便与Arduino连接而不需任何焊接和连线，WiiChuck适配器V2.0增加了一组I2C接口，方便添加其他I2C设备。

任天堂的Wii游戏机的Wii Nunchuck手柄集成了1个3轴加速度传感器，其提供的I2C接口能方便的获取手柄上各个传感器的数据，包括2轴摇杆，2个按钮按钮，3轴加速度传感器等。使用Wii Nunchuck手柄和Arduino能做出非常酷的互动作品。

技术规格

  • 接口：IIC
  • 尺寸：26X6X11mm
  • 重量：4g

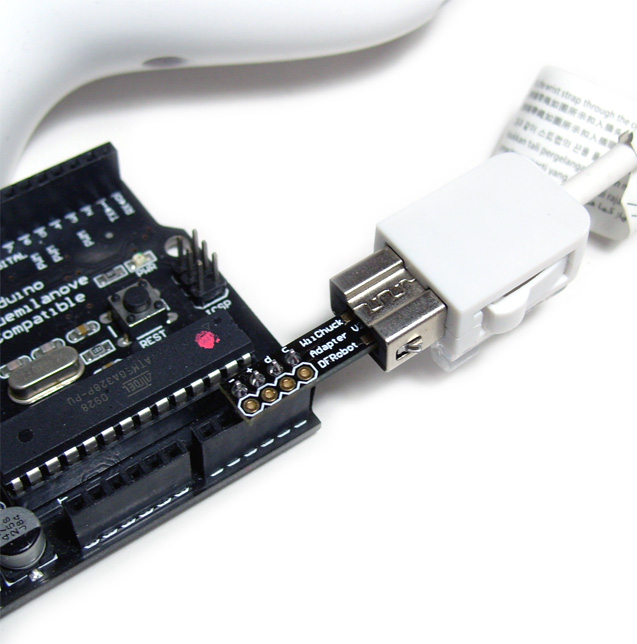

Arduino连接示意图

测试代码

#include <math.h>
#include <stdlib.h>
#include "Wire.h"
#include "WiiChuck.h"

WiiChuck wii = WiiChuck();

void setup()
{
 wii.initWithPower();
 Serial.begin(19200);
}

void loop()
{
  if (true == wii.read()) {
    Serial.print("joystick:");
    Serial.print(wii.getJoyAxisX(), DEC);
    Serial.print(",");
    Serial.print(wii.getJoyAxisY(), DEC);
    Serial.print(" \t");

    Serial.print("accel:");
    Serial.print(wii.getAccelAxisX(), DEC);
    Serial.print(",");
    Serial.print(wii.getAccelAxisY(), DEC);
    Serial.print(",");
    Serial.print(wii.getAccelAxisZ(), DEC);
    Serial.print(" \t");

    Serial.print("button:");
    Serial.print(wii.getButtonZ(), DEC);
    Serial.print(",");
    Serial.println(wii.getButtonC(), DEC);
  }
  delay(100);

}

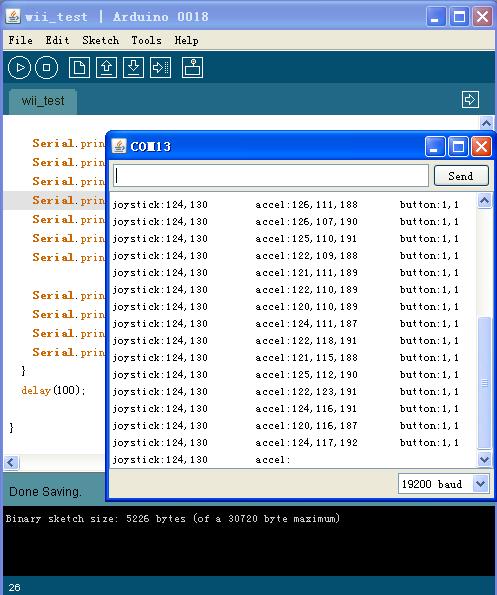

测试结果

文档资料

WiiChuck库文件链接

使用参考链接
