LED模块 - jimaobian/DFRobotWikiCn GitHub Wiki
'''中文名称 LED模块 序号 O2R 英文名称 LED Module ''' 颜色类型: 红色(Red) 绿色(Green) 蓝色(Blue) 序号:o2r\o2g\o2b SKU 号:BOS0017-R\BOS0017-G\BOS0017-B
LED模块是最简单的发光模块,根据LED灯的颜色可将LED模块进一步区分为红色、绿色、蓝色LED模块等。LED模块目前已广泛应用于LED显示屏、指示灯、交通灯、汽车灯、照明灯、装饰灯等方面。LED模块可以点亮也可以调节亮度。 传感器能与各种输出模块联动,实现各种功能。 LED模块根据输入信号的不同来点亮/熄灭LED,其机制如下: 输入“开”或“1”,LED点亮;
输入“关”或“0”,LED熄灭。
常用的应用场景:即支持无编程,也支持编程,可搭配mcirobit、Arduino。
- 供电电压:3.0-5.5V
- 消耗电流:(Max)5mA@5V
- 接口类型:PH2.0接口
- 红色LED ×1
- 尺寸: 26×22 mm
红色LED模块引脚示意表 | |
VCC | 电源输入 |
GND | 电源地 |
INPUT | 数字信号输入口 |

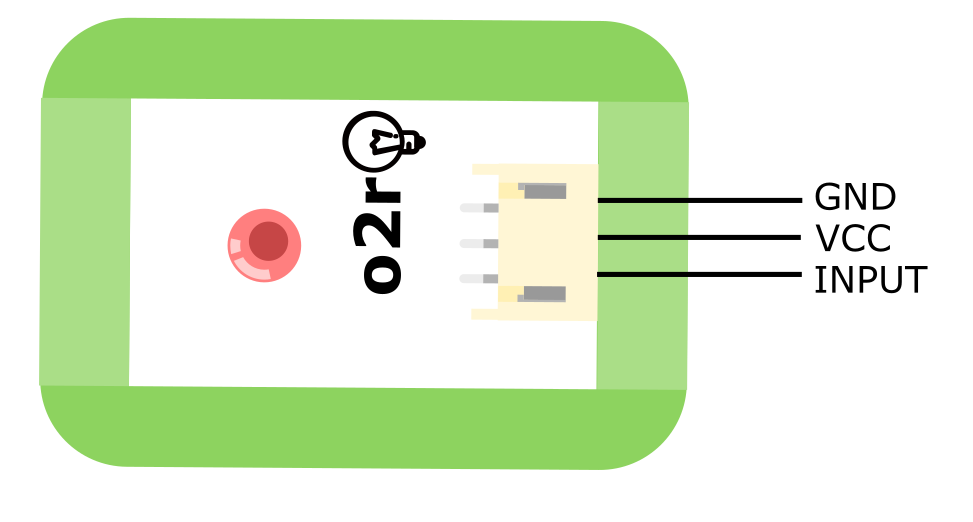

:[[File:BOS0017-R引脚图.png|LED模块引脚图 ]] |
标号 | 名称 | 功能描述 |
1 | VCC | 电源输入 |
2 | GND | 电源地 |
3 | INPUT | 数字信号输入口 |
LED模块引脚示意表
当使用数字信号控制LED模块时, 输入高电平,LED灯被点亮;输入低电平,LED灯被熄灭。 当使用模拟信号控制LED模块时, 输入信号越大,LED灯亮度越大;输入信号越小,LED灯亮度越小。
LED模块主要由透明环氧树脂封装、LED芯片、楔形支架、阳极杆、有发射碗的阴极杆、针脚(又称引线架)等部分构成(见下图)。向LED模块输出高电平表示点亮LED灯,向LED模块输出低电平表示熄灭LED灯。LED模块也可以通过模拟信号来控制,输入信号越大,LED灯越亮。
(1) 按钮台灯(非编程) 样例说明: 使用按钮控制LED灯的点亮和熄灭。当按钮按下时,LED模块被点亮;当按钮松开时,LED模块被熄灭。 元件清单: 按钮模块;LED模块;电源主板-单路。 连线图:
(2) 按钮台灯(编程) 样例说明: 使用按钮控制LED灯的点亮和熄灭。当按钮按下时,LED模块被点亮;当按钮松开时,LED模块被熄灭。 元件清单: 按钮模块;LED模块;micro:bit;micro:bit BOSON扩展板。 连线图: 将按钮模块连接至micro:bit扩展板引脚P0,LED模块连接至micro:bit扩展板引脚P8。 执行流程:
① 如果引脚P0输出高电平(“1”),即按钮被按下,则LED模块亮起。<br>
② 如果引脚P0输出低电平(“0”),即按钮松开,则LED模块熄灭。<br>
Mind+示例程序:
(3) 旋钮台灯 样例说明: 使用旋钮控制LED模块的亮度。顺时针转动旋钮,LED模块越来越亮,逆时针转动旋钮,LED模块越来越暗。 元件清单: 旋钮模块;LED模块;micro:bit;micro:bit BOSON扩展板。 连线图: 将旋钮模块连接至micro:bit扩展板引脚P0,LED模块连接至micro:bit扩展板引脚P8。 执行流程:
① 读取引脚P0的模拟值。
② 将读取到的模拟值赋给引脚P8。
(4) 感应发光小屋 样例说明: 制作一个感应发光小屋,当有人经过时,运动传感器检测到人,LED灯亮起。 元件清单: 运动传感器;LED模块;电源主板-三路。 连线图: (5) 智能路灯 样例说明: 将模块按下图连接后可以实现如下功能:只有在晚上的时候,听到有人来了,路灯才会亮起。这一设计大大节约了电力资源。 元件清单: 环境光传感器;声音传感器;逻辑“非”模块;逻辑“与”模块;LED模块;电源主板-单路。 连线图: (6) 复古烛台 样例说明: 用光代替火,环境光传感器感受到光后使小灯泡点亮,小灯泡一旦被“点火”成功,就保持着不灭的状态。 元件清单: 环境光传感器;逻辑“或”模块;分支模块;LED模块;电源主板-单路。 连线图:

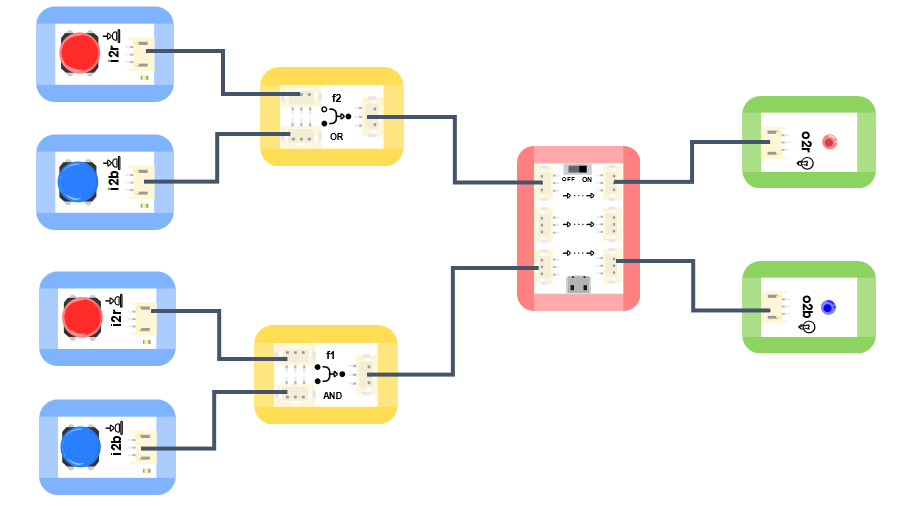

(7) 找朋友机 样例说明: 做一个有趣的找朋友机,轻轻按下一个或几个按钮,看看哪些小朋友志趣相投。 元件清单: 红色按钮模块;蓝色按钮模块;逻辑“或”模块;逻辑“与”模块;红色LED模块;蓝色LED模块;电源主板-三路。 连线图:
