DFRduino Player语音播放模块的设计初衷是为了让您的机器人会说话。如果机器人能与人进行简单的交流的话，那么机器人就会显的更加智能，同时也增加了不少可玩性。

模块具有立体声输出，可与有源音箱连接；2路功放输出，每路最大3W，可直接接喇叭；支持两种通讯模式，I2C模式和TTL串口模式，方便与各种Arduino、单片机以及电脑连接。

通过一个ATMEGA168芯片进行处理，尽量不占用Arduino或其他控制器上的资源，只需要将语音文件放置在SD卡中，Arduino或其他控制器通过通讯发送文件名信息即可播放相应的语音文件。

1.电压：+5V

2.工作电流：大于200mA（带负载时）

3.功放输出功率：每路最大3W，可直接接喇叭

4.接口：TTL串口和IIC（通过跳线切换），1个单声道/立体声切换跳线

5.支持格式：.WAV、.MP3、.MIDI 这三种文件格式

6.模块IIC地址：0x35

7.串口通信波特率：19200bps，格式8 N 1

8.模块尺寸：45 X 33mm

9.模块重量：30g

串口模式，波特率19200bps，格式8N1；I2C模式，模块地址0x35。

通讯指令使用字符串形式，\r\n表示回车换行符。

使用串口模式时，才会有返回值，返回值为字符串形式；I2C模式无返回值。

功能名称	指令	返回值	备注
暂停播放	\\:p\r\n	成功返回pause\r\n	\r\n表示回车换行符
继续播放	\\:s\r\n	成功返回start\r\n	\r\n表示回车换行符
下一首	\\:n\\n	成功返回next\r\n 失败返回 false\r\n	\r\n表示回车换行符
上一首	\\:u\r\n	成功返回key up\r\n	\r\n表示回车换行符
音量设置	\\:vX\r\n	成功返回vol set ok	X=0-255，数字越大音量越大
指定文件播放	语音文件名称\r\n	成功返回Play ok\r\n 失败返回 Not found\r\n 播放完毕返回 over\r\n	语音文件名称不超过8个英文字母或者4个中文字

先将SD卡格式化为FAT格式，然后新建一个sound文件夹，音频文件放在sound文件夹内。

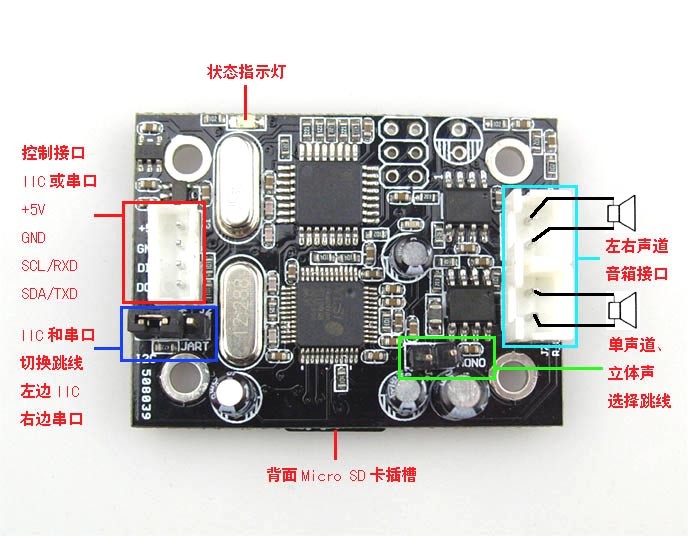

模块的MODE跳针用于选择串口(UART)或者I2C模式，使用前请先设置模式。

模块的MONO跳针短路就切换为单声道（如果你只使用一个喇叭时，可以将两个声道音频用一个喇叭放音，短路该跳针即可作为单声道输出），当MONO跳针断开时，2根针分别可作为左右声道立体声输出，可直接接有源音箱。

在使用模块时，要保证电源电压为5V，电流最好大于1000毫安，如果电流不够需需要将音量调小或者使用单个喇叭播放。

模块上的指示灯功能，开机后短促闪烁一次说明进入串口模式，闪烁两次进入I2C模式，等待初始化成功后将长亮，如果SD卡未插好或SD是坏的，指示灯将一直闪烁，同时如果是串口模式，串口会输出 Plese check micro SD card\r\n。

I2C通信实验：

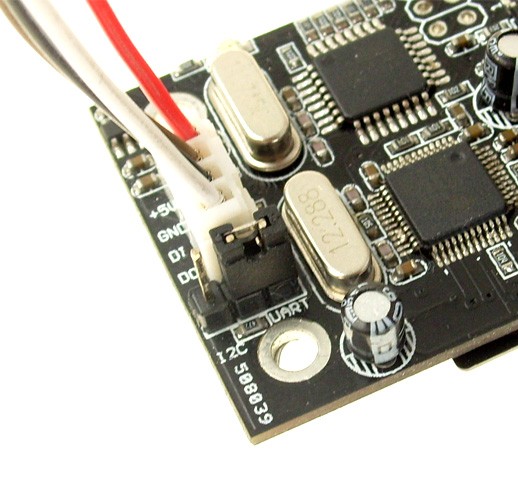

使用I2C通信时，先把语音播放器模块的MODE跳线帽插在I2C位置，如图：

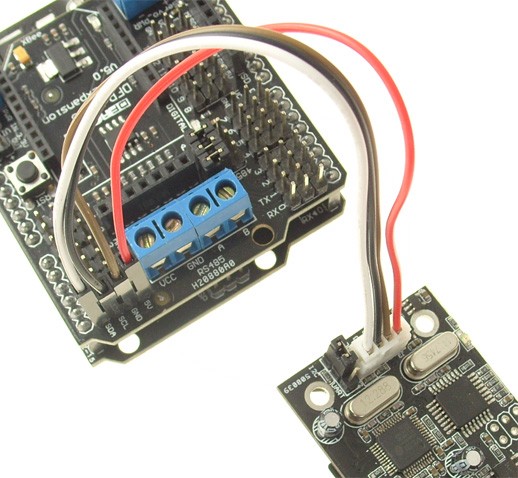

再将语音播放器模块的数据线接到Arduino XBEE传感器扩展板的IIC插针上，模块的DI接扩展板SCL上，模块DO接扩展板SDA上，模块+5V接和扩展板的5V，模块GND接扩展板的GND如图：

最后将喇叭接到语音播放器模块的功放输出端，如图：

待连线完毕后，给Arduino通电，建议使用外部供电。将下列程序编译后下载到Arduino中。

Arduino测试代码：

//IIC接线方式 //Arduino MP3 //模拟口4 DO //模拟口5 DI //5V +5V //GND GND

 #include <Wire.h>  #include <stdlib.h>  #define ArduinoPlayer_address 0x35  //定义ArduinoPlayer 语音播放模块I2C地址  void TwiSend(const char  *cmd)  //I2C发送命令函数  {    char len = 0;    len = strlen(cmd); //计算字符串长度     Wire.beginTransmission(ArduinoPlayer_address); // ArduinoPlayer 语音播放模块I2C地址     while(len--)    {       Wire.send(*(cmd++));    }    Wire.endTransmission();    // stop transmitting  }  void setup()  {    Wire.begin(); // join i2c bus (address optional for master)    Serial.begin(9600);    delay(2000);//等待2秒钟播放器初始化完成    Serial.println("Ready");    TwiSend("\\:v 255\r\n");    // 音量设置最大  数字 0-255 数字越大音量越大  }  //接收串口命令字符，执行相应操作  void loop()  {    int val;    if(Serial.available() > 0)    {     val=Serial.read();     switch(val)     {       case 'p':      // 暂停播放        TwiSend("\\:p\r\n");       Serial.println("OK");       break;       case 's':     // 继续播放        TwiSend("\\:s\r\n");       Serial.println("OK");       break;       case  'n':       TwiSend("\\:n\r\n");  // 播放下一首        Serial.println("OK");       break;       case 'u':       TwiSend("\\:u\r\n"); // 播放上一首        Serial.println("OK");       break;       case  'm':      //播放名称为yes的音频文件       //注意：必须将音量控制放在播放之前        TwiSend("\\:v 250\r\n");    // 音量设置250 数字 0-255 数字越大音量越大        TwiSend("\\yes\r\n");       Serial.println("OK");       break;       default:       break;        }     }   }

程序功能：通过串口助手发送字母，Arduino串口收到后转换成相应的指令，通过IIC接口控制语音播放模块。

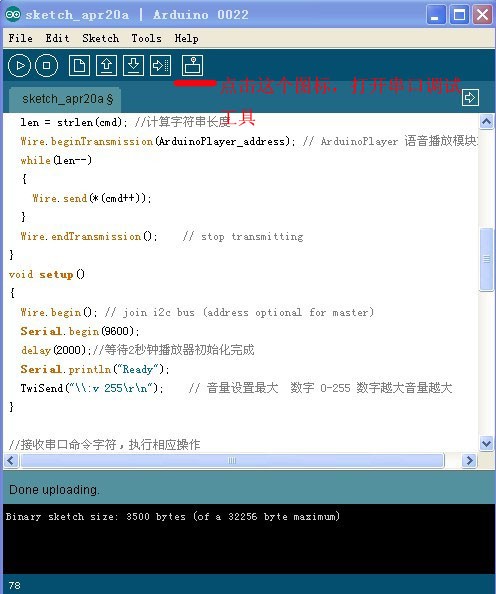

程序下载好以后打开Arduino 0022，点击如图按钮打开串口调试工具。

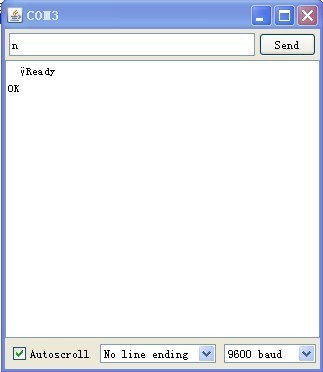

在Send左边的对话框里输入字母，然后点击Send按钮或按下回车键，下面对话框出现“OK”就表示命令成功。

本程序中字母相对的命令：

p----------暂停播放

s----------继续播放

n----------下一首

u----------上一首

m----------播放名为“yes”的歌曲

串口通信实验

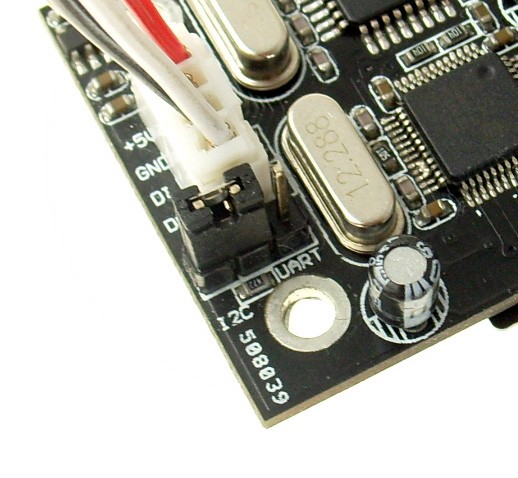

使用串口通信时，先把语音播放器模块的MODE跳线帽插在UART位置，如图：

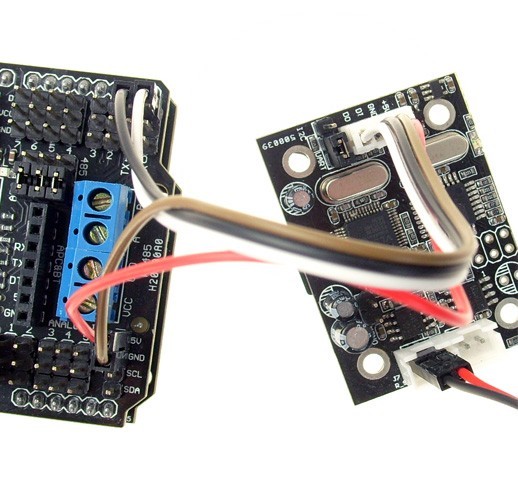

再将语音播放器模块上的DI,DO分别换到Arduino XBEE传感器扩展板的TXD和RXD上，如图：

再把按钮接到Arduino XBE传感器扩展板的模拟口0上，如图：

待连线完毕后，给Arduino通电，建议使用外部供电。将下列程序编译后下载到Arduino中。

Arduino测试代码：

 int adc_key_val[5] ={50, 200, 400, 600, 800 };  int NUM_KEYS = 5;  int adc_key_in;  int key=-1;  int oldkey=-1;  void setup()  {    Serial.begin(19200);    pinMode(10, INPUT);  //D10    delay(2000);//等待2秒钟播放器初始化完成    Serial.println("\\:v 250");    // 音量设置最大  数字 0-255 数字越大音量越大    delay(50);  }  //接收串口命令字符，执行相应操作  void loop()  {   int val,i;   adc_key_in = analogRead(0);    // read the value from the sensor   key = get_key(adc_key_in);    // convert into key press   if (key != oldkey)     // if keypress is detected   {    delay(50);      // wait for debounce time    adc_key_in = analogRead(0);    // read the value from the sensor    key = get_key(adc_key_in);     // convert into key press    if (key != oldkey)    {      oldkey = key;      if (key >=0){        switch(key)        {           case 0:                  Serial.println("\\:p");//暂停播放                  Serial.println("OK");                  break;           case 1:                  Serial.println("\\:s");//继续播放                  Serial.println("OK");                  break;           case 2:                  Serial.println("\\:n");  // 播放下一首                  Serial.println("OK");                  break;           case 3:                  Serial.println("\\:u"); // 播放上一首                  Serial.println("OK");                  break;           case 4://播放名称为yes的音频文件                  //注意：必须将音量控制放在播放之前                  Serial.println("\\:v 250");    // 音量设置250 数字 0-255 数字越大音量越大                  //Serial.println("\\yes");                  Serial.println("OK");                  break;        }      }    }  }  delay(100);  }  // Convert ADC value to key number  int get_key(unsigned int input)  {     int k;     for (k = 0; k < NUM_KEYS; k++)     {        if (input < adc_key_val[k])    {            return k;        }     }      if (k >= NUM_KEYS)k = -1;  // No valid key pressed      return k;  }

下载程序时拔掉Arduino XBEE传感器扩展板，或拔掉Arduino XBEE传感器扩展板上RXD和TXD连线。

ADKeykoar上按键功能

S1-------暂停播放

S2-------继续播放

S3-------上一首

S4-------下一首

S5-------播放名为“yes”的歌曲
