概述

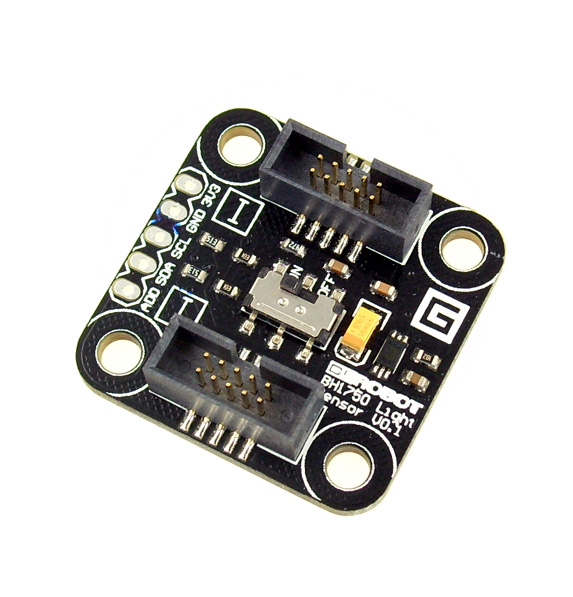

这款BH1750环境光传感器兼容Gadgeteer接口,内置16位的模数转换器,通过IIC接口能够直接输出一个数字信号,不需要再做复杂的计算。

这款环境光传感器能够直接通过光度计来测量。光强度的单位是流明"lx"。当物体在均匀的光照下它能够在每平方米获得1lx的光通量,它们的光强度是1lx。

有时为了充分利用光源,你可以增加一个光源的反射装置。那样在某些方向就能获得更多的光通量,以增加被照表面的亮度。

技术规格

  • 供电电压:+3-5V
  • 接口:I2C(Gadgeteer Compatible)
  • 量程和精度:1~65535 lx
  • 可以选择两种类型的I2C从地址
  • 微小的测量变化(+/-20%)
  • 尺寸:27x27x8mm
  • 光亮度数据参考:
  1. 晚上: 0.001-0.02;
  2. 月夜: 0.02-0.3;
  3. 多云室内: 5-50;
  4. 多云室外: 50-500;
  5. 晴天室内: 100-1000;
  6. 夏天中午光照下: 大约10*6能量;
  7. 阅读书籍时的照明度: 50-60;
  8. 家庭录像标准照明度:1400

接线图

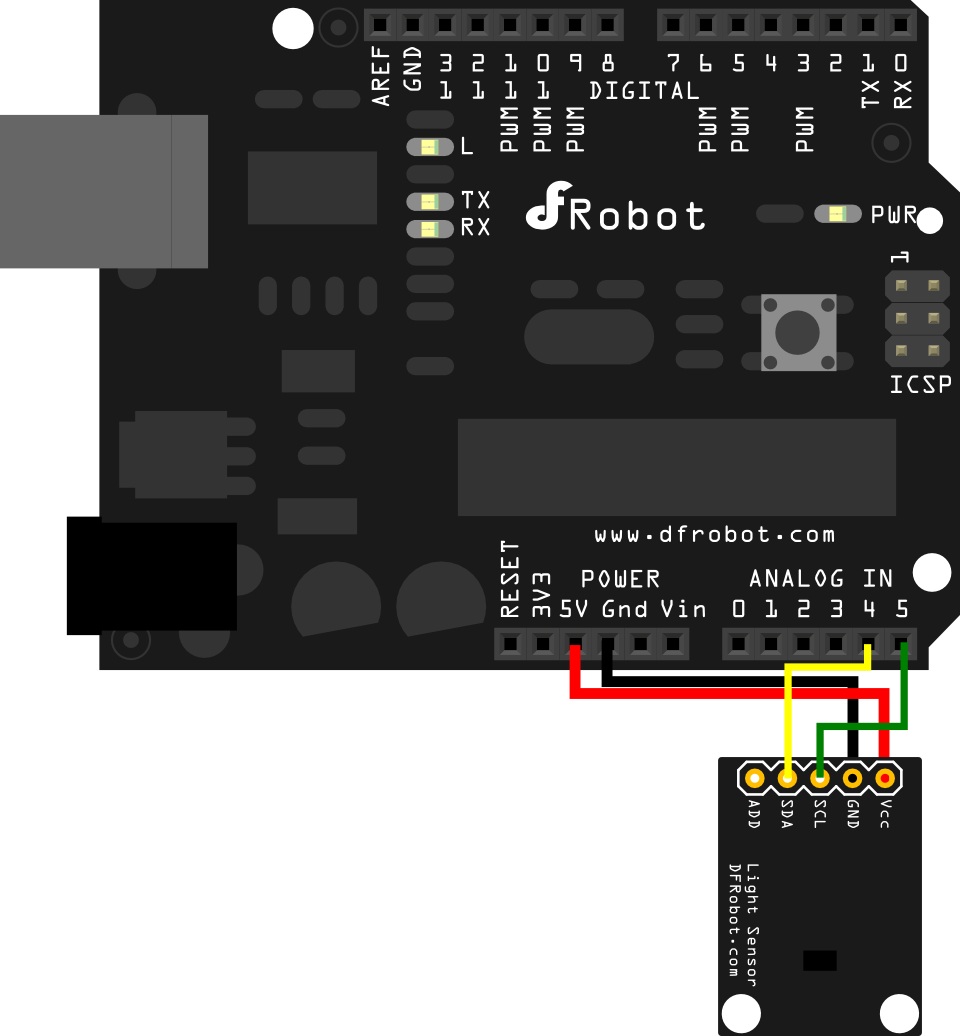

Light Sensor Wiring diagram 请注意附加针是传感器分配一个不同的I2C地址。对于我们的示例代码中不使用该引脚 Wikipedia I2C

示例代码

/*
 Sample code for the BH1750 Light sensor
 Version 0.1
 website:www.DFRobot.com

 Connection:

 VCC-5v
 GND-GND
 SCL-SCL(analog pin 5)
 SDA-SDA(analog pin 4)
 ADD-NC
 */


#include <Wire.h> //BH1750 IIC Mode
#include <math.h>
int BH1750address = 0x23; //setting i2c address

byte buff[2];
void setup()
{
  Wire.begin();
  Serial.begin(57600);//init Serail band rate
}

void loop()
{
  int i;
  uint16_t val=0;
  BH1750_Init(BH1750address);
  delay(200);

  if(2==BH1750_Read(BH1750address))
  {
    val=((buff[0]<<8)|buff[1])/1.2;
    Serial.print(val,DEC);
    Serial.println("[lx]");
  }
  delay(150);
}

int BH1750_Read(int address) //
{
  int i=0;
  Wire.beginTransmission(address);
  Wire.requestFrom(address, 2);
  while(Wire.available()) //
  {
    buff[i] = Wire.receive();  // receive one byte
    i++;
  }
  Wire.endTransmission();
  return i;
}

void BH1750_Init(int address)
{
  Wire.beginTransmission(address);
  Wire.send(0x10);//1lx reolution 120ms
  Wire.endTransmission();
}
