'''中文名称 高亮LED模块 序号 O1 英文名称 Bright Light LED '''
高亮LED模块，最简单的白色发光模块，可以点亮也可以调节亮度。 传感器能与各种输出模块联动，实现各种功能。 LED模块根据输入信号的不同来点亮/熄灭LED，其机制如下： 输入“开”或“1”，LED点亮；
输入“关”或“0”，LED熄灭。
常用的应用场景：即支持无编程，也支持编程，可搭配micro:bit、Arduino。
- 供电电压：3.0-5.5V
- 消耗电流：(Max)5mA@5V
- 接口类型：PH2.0接口
- 白色LED ×1
- 尺寸： 26×22 mm
| 高亮LED模块引脚示意表 | |
| VCC | 电源输入 |
| GND | 电源地 |
| INPUT | 数字信号输入口 |
|

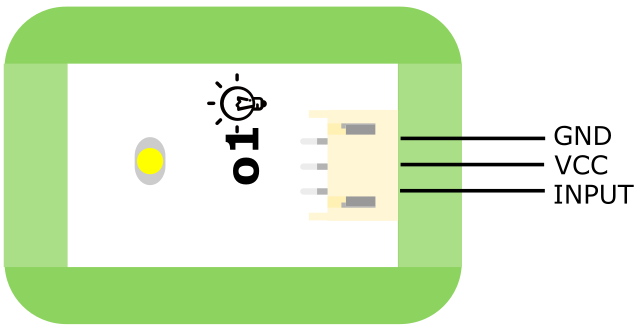

:[[File:BOS0016引脚图-1.png|高亮LED模块引脚图 ]] |
| 标号 | 名称 | 功能描述 |
| 1 | VCC | 电源输入 |
| 2 | GND | 电源地 |
| 3 | INPUT | 数字信号输入口 |
LED模块引脚示意表
通过数字信号的高低来控制LED模块的亮灭。 高亮LED模块发出高亮白光。使用方法和可发出不同颜色的LED用法一致，可参考LED模块（红色、绿色、蓝色）
输入高电平时,LED模块亮；输入低电平时,LED模块灭。更多原理知识可参考LED模块（红色、绿色、蓝色）
（1）按钮台灯（非编程）
样例说明：通过按钮控制LED的亮灭。
知识点：了解LED的基本原理。
| *更多应用案例，可参考LED模块（红色、绿色、蓝色） |
