阈值模块 - jimaobian/DFRobotWikiCn GitHub Wiki

  • 阈值模块

**中文名称 阈值模块 序号 f6 英文名称 Threshold Module **

简单描述:

阈值模块,阈值为临界值的意思,当输入电压超过设置的临界值时输出状态就会发生改变。 阈值模块将一路输入信号和设置值进行比较,然后根据比较结果输出信号其输入输出机制如下:

当输入信号小于设置阈值时,模块输出“关”或“0”;  当输入信号大于设置阈值时,模块输出“开”或“1”。

常用应用场景:用于作为临界值开关,当输入超过临界值时让状态发生改变。 如:环境光传感器控制小灯,如果此时小灯不亮,逆时针调节蓝色旋钮,降低对于光强要求。

产品参数

  • 供电电压:3.0-5.5V
  • 信号口输出电流:(Max)12.5mA @ 5V
  • 接口类型:PH2.0接口
  • 尺寸: 26×22 mm

引脚说明

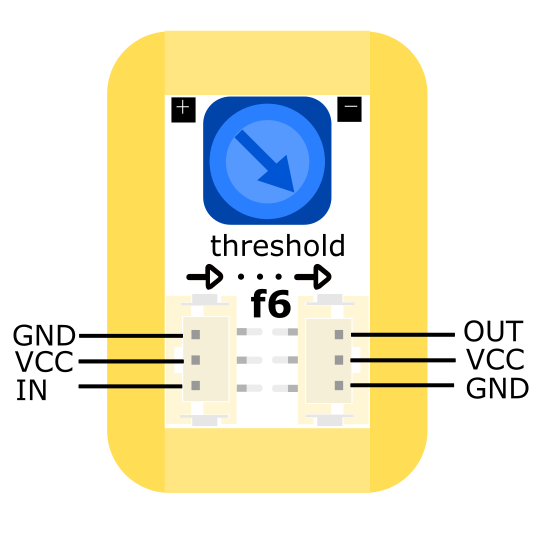

Fig1:阈值模块引脚图

阈值模块引脚示意表
VCC 电源输入
GND 电源地
IN 模拟输入
OUT 数字输出

使用说明:

阈值模块不能直接作为输入或输出模块使用,需要将输入模块分别连接在阈值模块的输入口,输出模块连接在阈值模块的输出口。 通过改变输入口的信号和阈值模块的临界值来控制输出口状态。 阈值模块使用说明

原理:

阈值模块是通过电位器设置一个临界值,输入信号和此临界值进行比较,根据比较结果不同,输出结果不同。

应用样例:

1. 温控风扇: 样例说明:阈值模块,可判断输入信号和设定值之间的大小,并计算出最终输出值。可试试通过调节阈值模块地设定值来控制风扇模块的启停。 知识点:了解阈值模块的基本原理。 温控风扇
