**中文名称 逻辑非 序号 f3 英文名称 Logic Module - NOT **
逻辑非（非门）模块是造物粒子功能模块中的一种，可以用来进行简单的逻辑运算。 非门模块可以和其他逻辑模块组合使用，实现更为复杂的功能，如数据的运算和存储。 造物粒子的逻辑模块还包括逻辑或（或门）和逻辑与（与门）。 非门模块能够将一个输入的信号取反处理后输出一个相反的信号，其输入输出机制如下： 当输入信号为“关” 或“0”时，模块输出“开”或“1”； 当输入信号为“开”或“1”时，模块输出“关”或“0”。 常用应用场景：在无编程中，更好的体会逻辑运算的神秘；也可用于编程中。
- 供电电压：3.0-5.5V
- 信号口输出电流：(Max)32mA @ 5V
- 接口类型：PH2.0接口
- 尺寸： 26×22 mm

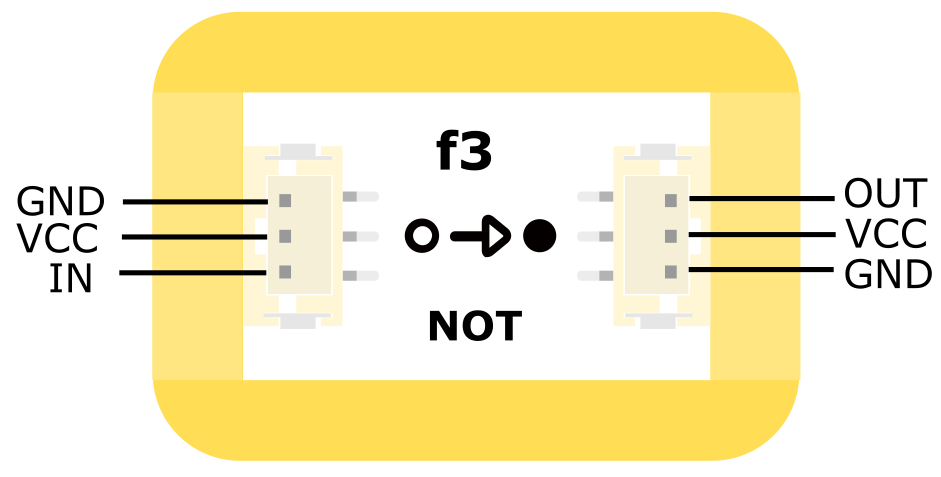

| 非模块引脚示意表 | |
| VCC | 电源输入 |
| GND | 电源地 |
| IN | 数字输入 |
| OUT | 数字输出 |
非门不能直接作为输入或输出模块使用，需要将输入模块连接在非门的输入口，输出模块连接在非门的输出口。
通过改变输入口的信号来控制输出口。
| | | | | -------------------------------------------------- | ------------------------------------ | | | 非模块真值表 | | | | 输入 | 输出 | | | 关 | 开 | | | 开 | 关 | | | | | |
非门是集成电路上的基本组件。简单的逻辑门可由晶体管组成，并由高低电平控制。高、低电平可以分别代表逻辑上的“真”与“假”，二进制当中的1和0，或者“开”与“关”，从而实现逻辑运算。
1. 防盗展台：
样例说明：逻辑非模块是将输入的状态，改变为相反的状态。可以试试用一个按钮去控制一个蜂鸣器模块。
知识点：了解非门模块的基本原理。
