**中文名称 逻辑与 序号 f1 英文名称 Logic Module - AND **
逻辑与（与门）模块是造物粒子功能模块中的一种，可以用来进行简单的逻辑运算。 与门模块可以和其他逻辑模块组合使用，实现更为复杂的功能，如数据的运算和存储。 造物粒子的逻辑模块还包括逻辑或（或门）和逻辑非（非门）。 与门模块能够将两个输入的信号处理后合并输出成一个信号，其输入输出机制如下： 当一端或两端输入信号为“关” 或“0”时，模块输出“关”； 当且仅当两端输入信号为“开”或“1”时，模块输出“开”。 常用应用场景：在无编程中，更好的体会逻辑运算的神秘；也可用于编程中。
- 供电电压：3.0-5.5V
- 信号口输出电流：(Max)32mA @ 5V
- 接口类型：PH2.0接口
- 尺寸： 26×22 mm

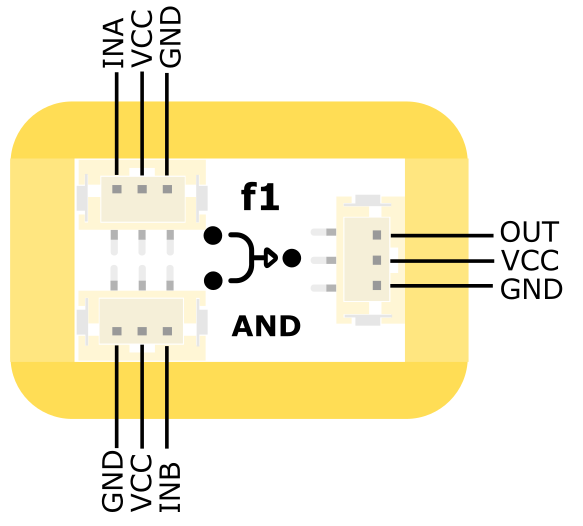

| 与模块引脚示意表 | |
| VCC | 电源输入 |
| GND | 电源地 |
| INA | 数字输入A |
| INB | 数字输入B |
| OUT | 数字输出 |

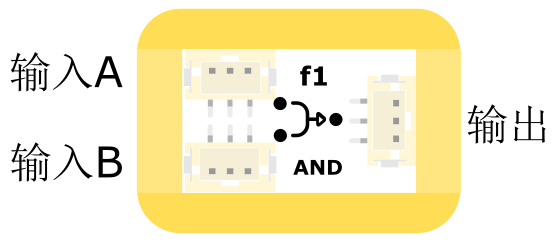

与门不能直接作为输入或输出模块使用，需要将输入模块分别连接在与门的两个输入口，输出模块连接在与门的输出口。
通过改变两个输入口的信号来控制输出口。
| 与模块真值表 | ||
| 输入A | 输入B | 输出 |
| 关 | 关 | 关 |
| 关 | 开 | 关 |
| 开 | 关 | 关 |
| 开 | 开 | 开 |
与门是集成电路上的基本组件。简单的逻辑门可由晶体管组成，并由高低电平控制。高、低电平可以分别代表逻辑上的“真”与“假”，二进制当中的1和0，或者“开”与“关”，从而实现逻辑运算。
1. 找朋友机：
样例说明：“逻辑与”模块可判断接入的两个输入模块的状态，并计算出最终输出值。可以试试用两个按钮去控制一个LED小灯模块。
知识点：了解与门模块的基本原理。
