**中文名称 计数模块 序号 f7 英文名称 Reversible Counter Module **

简单描述:

计数模块是功能模块中的一种,可以用来实现计数功能。 计数模块可以和模块组合使用,实现更为复杂的功能,如定时器功能等。

计数模块可以通过板载开关进行选择四种模式: up模式(向上计数):每输入一个高脉冲信号,计数器加1,范围为0-999 down模式(向下计数):每输入一个高脉冲信号,计数器减1,范围为0-999 value模式(模拟值):读取模拟值大小,并输出对应大小的模拟值,范围0-999; volts模式(电压值):读取电压值大小,并输出对应大小的电压值,单位为伏特(V)。 常用应用场景:可以制作按键计数器,累加器等。

产品参数

  • 供电电压:3.0-5.5V
  • 数码管:3位
  • 接口类型:PH2.0接口×3
  • 换档开关×1
  • 尺寸: 38×32 mm

引脚说明

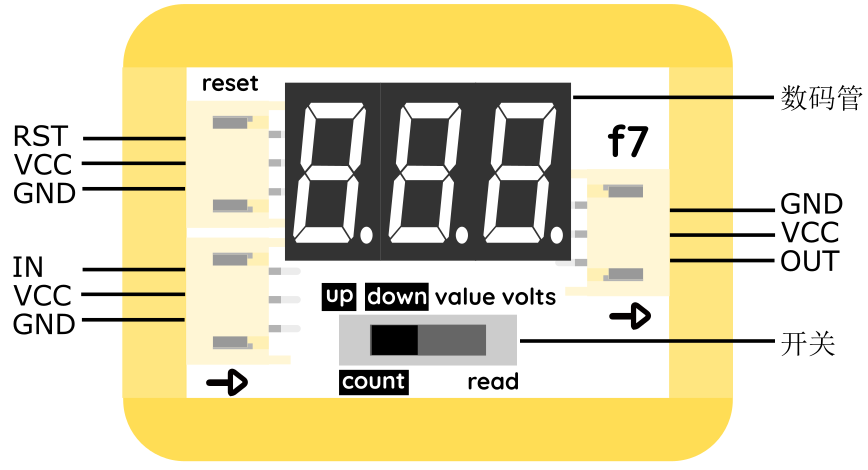

Fig1:计数模块模块引脚图

计数模块引脚示意表
VCC 电源输入
GND 电源地
IN 输入引脚
RST 清零脚
OUT 输出引脚

使用说明:

计数模块可以通过接收输入接口的高脉冲信号来实现计数功能。计数模式下,当接收到置零口的低电平信号时,计数清零。

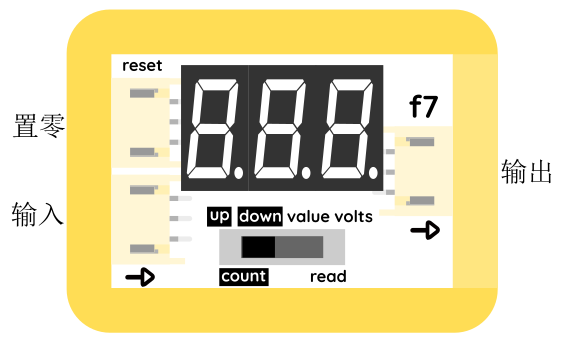

计数模块使用说明

原理:

计数模块可以实现简单的计数功能。在up模式下,输入接口每接收一个高脉冲,计数增加1;置零口每接收一个低脉冲,计数清零。

应用样例:

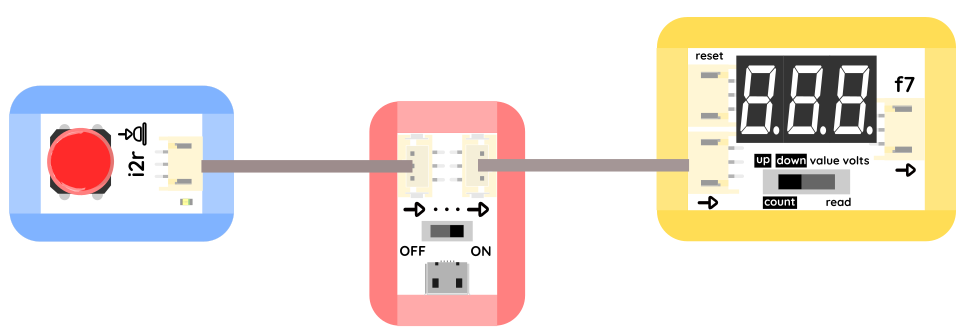

1. 按键计数器: 样例说明:计数模块可以检测按键状态,每按一次键,计数器加1。 知识点:了解计数模块的基本功能。 按键计数器
