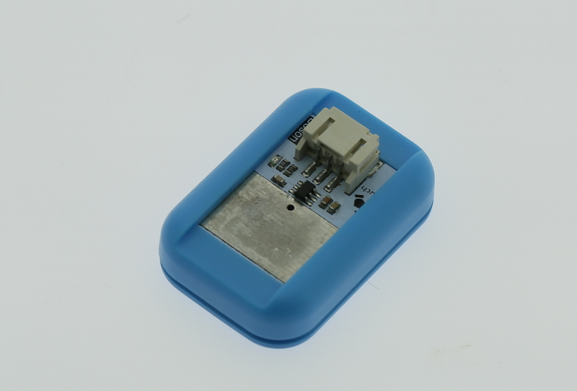

**中文名称 触摸传感器模块 序号 i8 英文名称 Boson:Touch Sensor **
基于电容感应的触摸开关模块，当人体或金属直接触碰到传感器上的金属面时，就可以被感应到。除了直接触摸金属面外，隔着一定厚度的塑料、玻璃等材料也可以感应到，感应灵敏度则随金属面的大小和覆盖材料的厚度有关系。使用时请注意模块需要离桌面一定高度（与桌面材料有关）。
配合铜箔不干胶，可以方便的粘贴到门或玻璃上，与Arduino传感器扩展板结合使用，可以制作非常有趣的触摸互动作品。
**注意事项：**这款触碰传感器需要用户根据自己需要焊接将铜箔感应片和传感器小板连接起来。
- 工作电压：3V-5V
- 接口方式：PH2.0-3P
- 产品尺寸：22*26(mm)
|

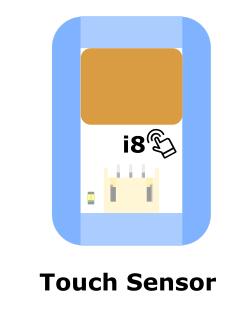

:[[File:connect-i8.jpg|顶部示意图 ]] |
| 标号 | 名称 | 功能描述 |
| 1 | GND | 电源负极 |
| 2 | VCC | 电源正极 |
| 3 | A | 信号线(模拟) |
引脚说明
触摸传感器上面的元件，可以感受到物体是否与传感器是否有接触，可以用来制作与人体有接触的互动装置。触摸传感器与Arduino传感器扩展板结合使用，可以制作出非常有趣的触摸互动作品。
常态下，触摸传感器输出低电平；当用手指触碰到触摸传感器上的金属面时，触摸传感器输出高电平。
触摸传感器是一款基于电容感应的触摸开关模块，当人体直接触碰到传感器上的金属面时，由于人体电场，人体手指和工作面形成一个耦合电容，从而被感应到。 电容式感应触摸开关可以穿透绝缘材料外壳 20mm（玻璃、塑料等）以上，准确无误地侦测到手指的有效触摸。
（1）暴躁的小猪 样例说明： 将模块按下图连接后，当有人触摸这只暴躁的小猪时，它便会发怒的惊叫起来
知识点：触摸传感器的基本原理
**元件清单：**触摸传感器；电源主板-单路；蜂鸣器模块。
连线图：

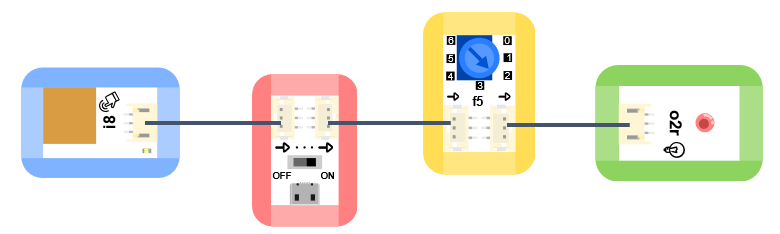

(2) 触摸台灯
样例说明： 当用手触摸开关时，小灯自动亮起。
**元件清单：**触摸传感器；电源主板-单路；持续模块（0~6秒）；LED模块。
连线图：

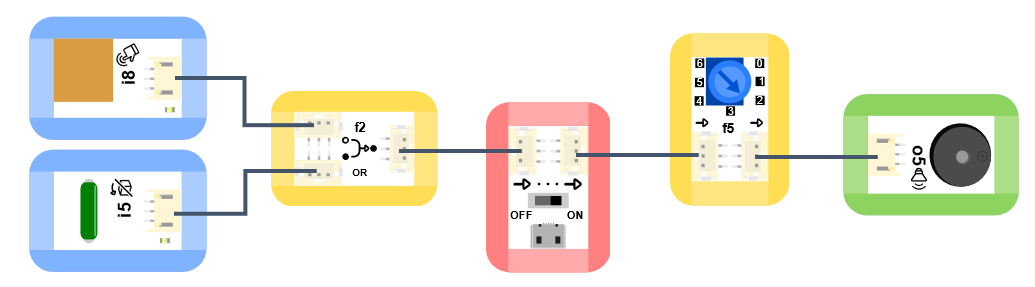

(3) 画廊展示品防盗报警器
样例说明： 当有人触摸展品或者展品发生倾斜时，自动报警。
**元件清单：**触摸传感器；倾斜传感器；逻辑“或”模块；电源主板-单路；持续模块（0~6秒）；蜂鸣器模块。
连线图：

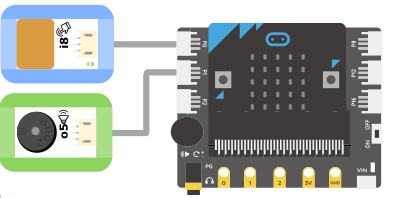

(4) 害羞的Micro:bit
样例说明： Micro:bit非常害羞，只有没人触碰到触摸传感器的时候他才会露出笑脸，当有人触碰到触摸传感器后，他的LED点阵会显示哭脸，还会发出“哭声”。
**元件清单：**触摸传感器；蜂鸣器模块；Micro:bit；Micro:bit BOSON扩展板。
连线图：
**设计意图：**通过读取触摸传感器输出的数字信号判断是否发生触碰，若发生触碰，Micro:bit的LED点阵显示哭脸并让蜂鸣器鸣叫2秒钟，否则Micro:bit的LED点阵上显示笑脸。
执行流程：
① Micro:bit感知到触碰：Micro:bit的LED点阵显示哭脸、蜂鸣器发出警报并持续2秒；
② Micro:bit未感知触碰：Micro:bit的LED点阵显示笑脸持续2秒，蜂鸣器停止鸣叫。

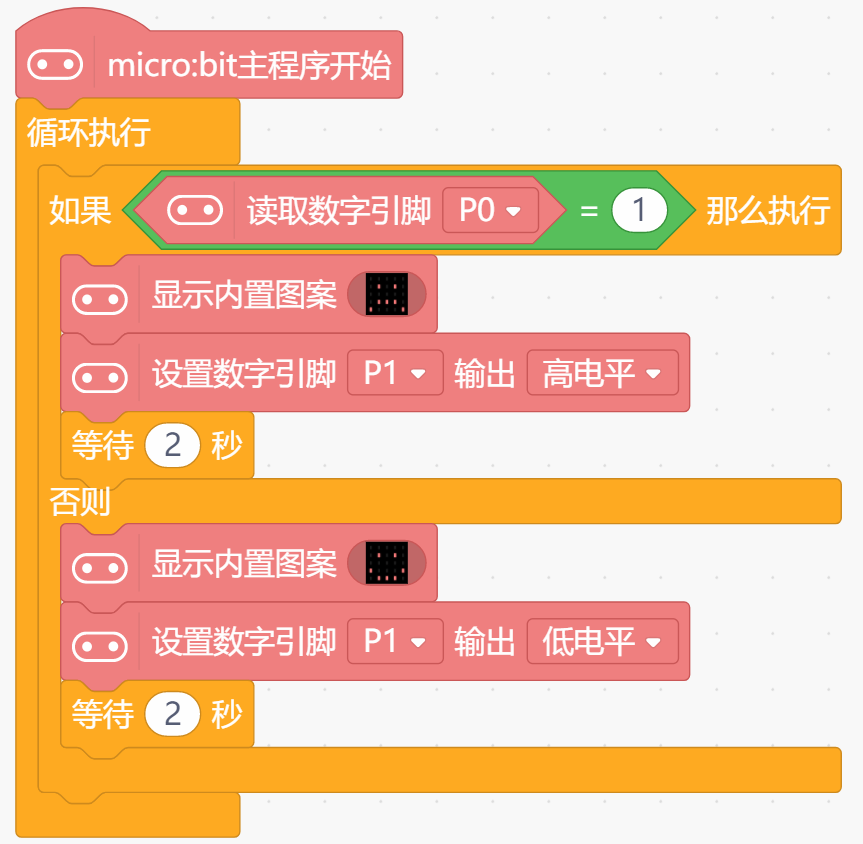

Mind+示例程序：
