**中文名称 蜂鸣器模块 序号 O5 **英文名称 Buzzer Module SKU 号：BOS0020
蜂鸣器模块属于简单的发声装置，可以在模拟传感器的控制下发出不同的声音。蜂鸣器模块可广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件。 蜂鸣器模块根据输入信号的不同来控制蜂鸣器，其机制如下： 输入“开”或“1”，蜂鸣器鸣叫；
输入“关”或“0”，蜂鸣器停止鸣叫。
常用的应用场景：即支持无编程，也支持编程，可搭配micro:bit、Arduino。
- 供电电压：5.0V
- 消耗电流：(Max)30mA@5V
- 接口类型：PH2.0接口
- 有源蜂鸣器 ×1
- 尺寸： 26×22 mm
|
:[[File:BOS0020引脚图.png|蜂鸣器模块引脚图 ]] |
| 标号 | 名称 | 功能描述 |
| 1 | VCC | 电源输入 |
| 2 | GND | 电源地 |
| 3 | INPUT | 信号输入口 |
蜂鸣器模块引脚示意表
| 蜂鸣器模块引脚示意表 | |
| VCC | 电源输入 |
| GND | 电源地 |
| SIGNAL | 信号输入口 |
通电后蜂鸣器即可发声，还可以通过模拟信号来控制蜂鸣器模块发声的频率。 当使用数字信号控制蜂鸣器模块时， 输入高电平，蜂鸣器开始鸣叫；输入低电平，蜂鸣器停止鸣叫。 当使用模拟信号控制蜂鸣器模块时， 输入信号越大，蜂鸣器鸣叫的声音越大；输入信号越小，蜂鸣器鸣叫的声音越小。
蜂鸣器模块由振动装置和谐振装置组成，当输入高电平时，蜂鸣器模块开始鸣叫；当输入低电平时，蜂鸣器停止鸣叫。蜂鸣器模块也可以通过模拟信号来控制，输入信号越大，蜂鸣器鸣叫的声音越响亮。

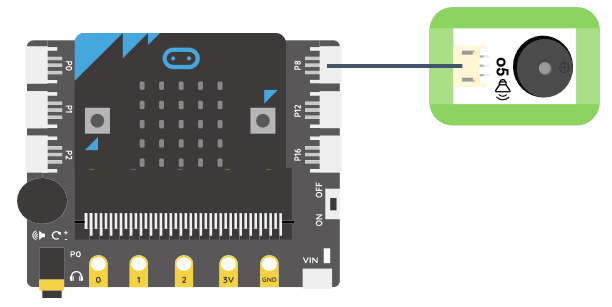

(1) 报晓公鸡（编程） **样例说明：**micro:bit自带环境光传感器，可以用来检测周围的环境光。环境光越强，蜂鸣器叫声越大；环境光越弱，蜂鸣器叫声越小。 元件清单： 蜂鸣器模块；micro:bit；micro:bit BOSON扩展板。 连线图： 将蜂鸣器模块连接至micro:bit扩展板引脚P8。
① 利用micro:bit自带的环境光传感器检测环境光强度。
② 将光强模拟值赋给引脚P8，实现蜂鸣器叫声随光强的变化而变化。

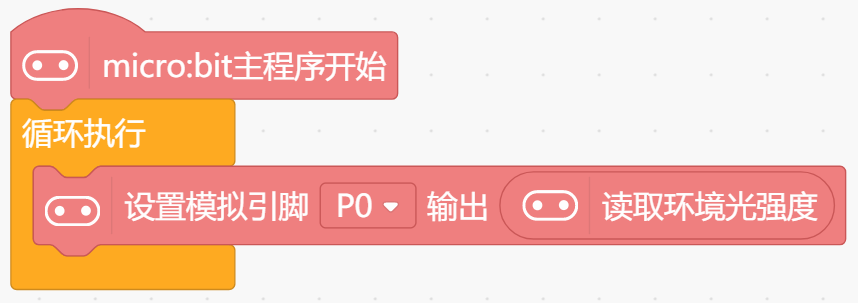

Mind+示例程序：
(2) 智能防火装置（非编程）：
样例说明：当火焰传感器感知到火焰后，便会传递出电信号，这样便可以控制蜂鸣器模块发出警报。
元件清单：火焰传感器；蜂鸣器模块；电源主板-三路。

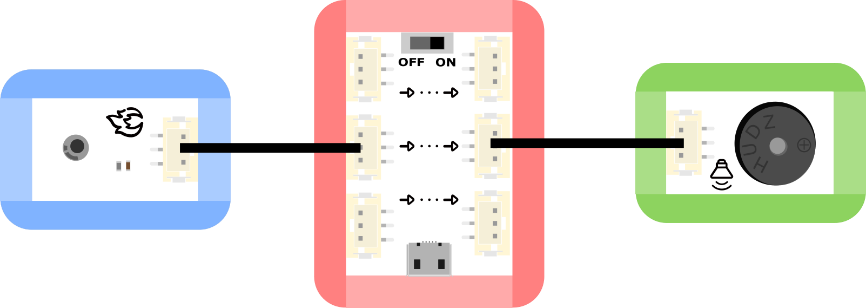

连线图：
(3) 下雨报警器（编程）：
样例说明：下雨报警器可以检测有无下雨：蜂鸣器下雨时鸣叫，天气晴朗时不鸣叫。
元件清单：蜂鸣器模块；水分传感器；micro:bit；micro:bit BOSON扩展板。

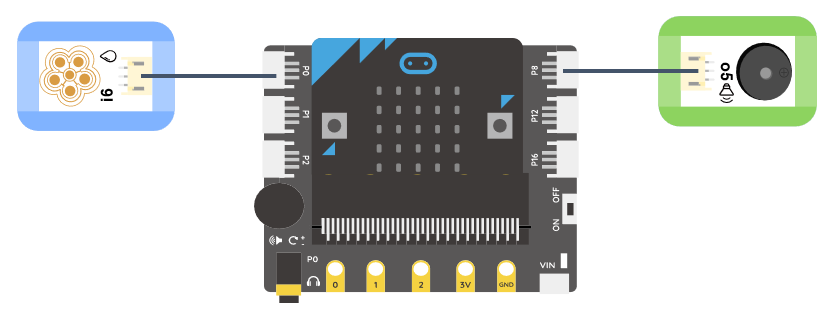

**连线图：**将水分传感器连接至micro:bit扩展板引脚P0，蜂鸣器模块连接至micro:bit扩展板引脚P8。
执行流程：
① 如果引脚P0输出高电平（“1”），即水分传感器检测到雨水，则蜂鸣器报警。
② 如果引脚P0输出低电平（“0”），即水分传感器未检测到雨水，则蜂鸣器不报警。

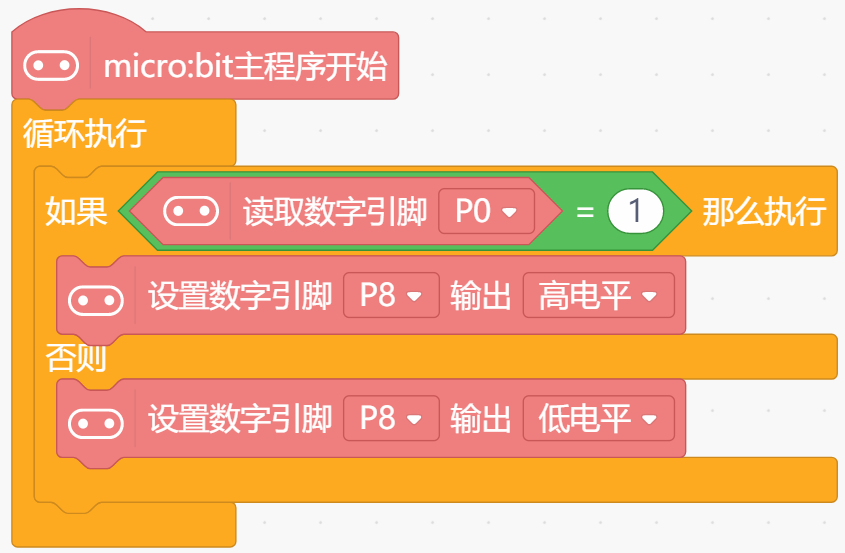

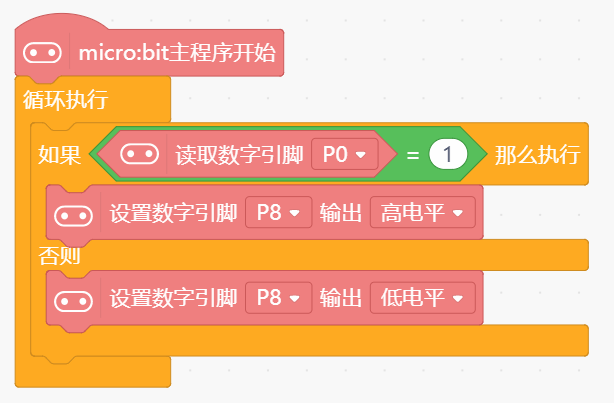

Mind+示例程序：
(4) 暴躁的小猪（非编程）：
样例说明：制作一个小猪，将触摸传感器放在小猪的耳朵上，当触摸小猪的耳朵时，小猪发出叫声。
元件清单：触摸传感器；蜂鸣器模块；电源主板-单路。

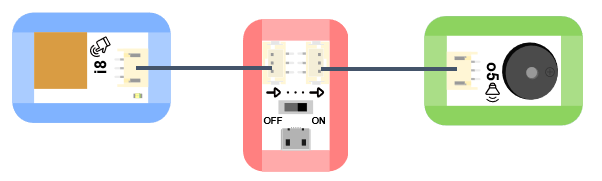

连线图：
(5) 防盗展台（编程）：
样例说明：防盗展台的功能是当展品离开展台，展台自动报警。将展品放在按钮上，相当于按下按钮。当展品被拿开时，按钮弹起，蜂鸣器发出警报。
元件清单：按钮模块；蜂鸣器模块；Micro:bit；Micro:bit BOSON扩展板。

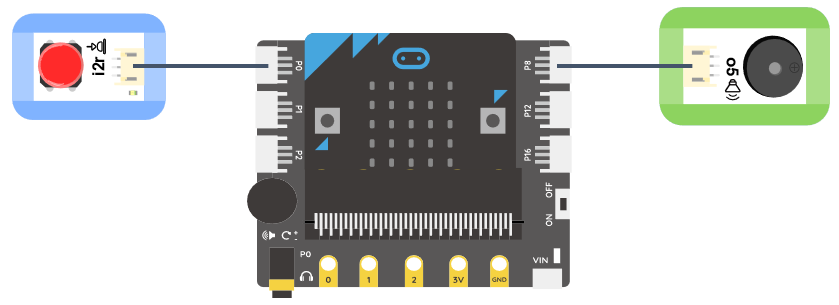

**连线图：**将按钮模块连接至Micro:bit扩展板引脚P0，蜂鸣器模块连接至Micro:bit扩展板引脚P8。
执行流程：
① 如果引脚P0输出高电平（“1”），即按钮被按下，展品没有离开展台，则蜂鸣器不报警；
② 如果引脚P0输出低电平（“0”），即按钮弹起，展品离开展台，则蜂鸣器报警。
Mind+示例程序：
(6) 密码锁（非编程）：
样例说明：设置三个按钮，只有按照正确的顺序按下三个按钮，才能解锁；同时小灯模块也会亮起来，蜂鸣器发出警报，即告诉别人，密码锁已被打开。
元件清单：蓝色按钮模块；红色按钮模块；黄色按钮模块；LED模块；蜂鸣器模块；持续模块（0-6秒）；持续模块（0-60秒）；逻辑“与”模块；分支模块；电源主板-三路。

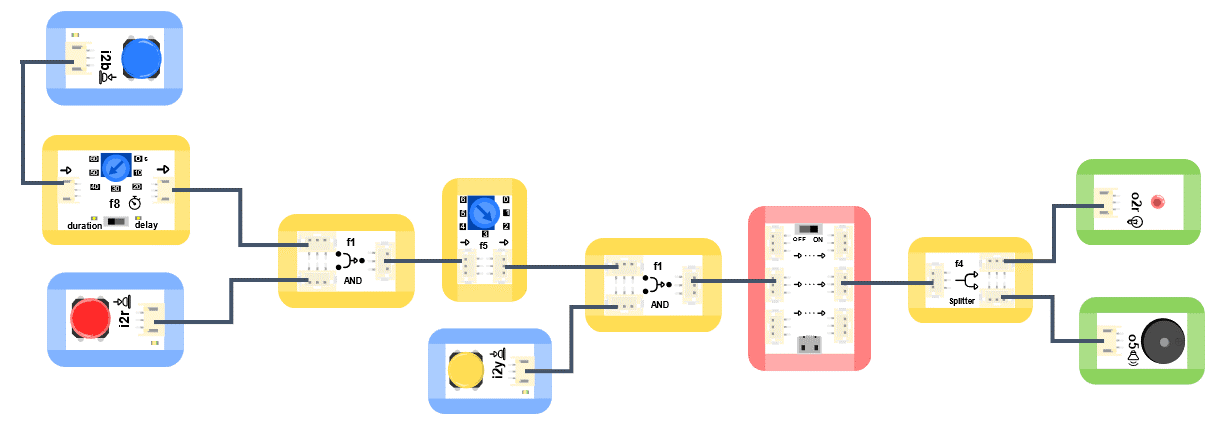

连线图：
