'''中文名称 蓝色按钮模块 序号 I2B 英文名称 Blue Push Button '''

简单描述:

蓝色按钮模块,最简单的按键模块,可以用于输出数字信号0或1。 传感器能与各种输出模块联动,实现各种功能。 按钮模块能够识别按键动作并输出信号,其机制如下: 按下按键,模块输出“开”或“1”; 松开按键,模块输出“关”或“0”。 常用的应用场景:即支持无编程,也支持编程,可搭配mcirobit、Arduino。

产品参数

  • 供电电压:3.0-5.5V
  • 消耗电流:(Max)10mA@5V
  • 接口类型:PH2.0接口
  • 蓝色大按钮 ×1
  • 尺寸: 26×22 mm

引脚说明

Fig1:蓝色按钮模块引脚图

红色按钮模块引脚示意表
VCC 电源输入
GND 电源地
OUTPUT 数字信号输出口

使用说明:

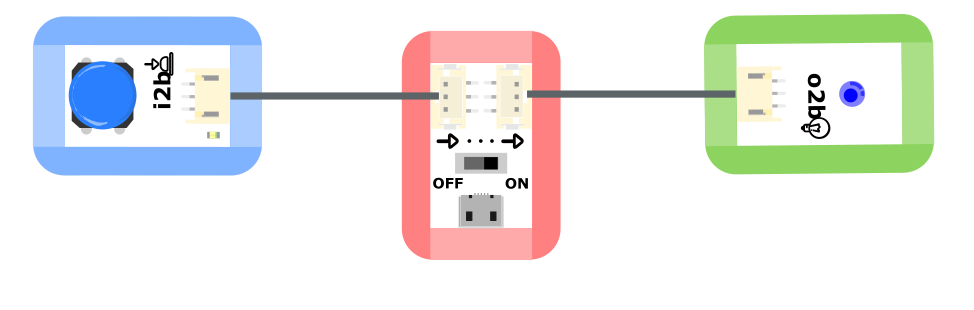

通过按钮输出数字信号的高低来控制LED模块的亮灭。

原理:

按下按钮时,输出高电平,LED模块亮;松开按钮时,输出低电平,LED模块灭。

应用样例:

1. 按钮台灯: 样例说明:通过按钮控制LED的亮灭。 知识点:了解按钮的基本原理。 按钮台灯
