**中文名称 自锁开关 序号 i3 英文名称 Self Locking Switch **

简单描述:

自锁开关,是一种常见的按钮开关。在开关按钮第一次按时,开关接通并保持,即自锁,在开关按钮第二次按时,开关断开,同时开关按钮弹出来。 传感器能与各种输出模块联动,实现各种功能。 常用的应用场景:即支持无编程,也支持编程,可搭配micro:bit、Arduino。

产品参数

  • 供电电压:3.0-5.5V
  • 消耗电流:不大于5mA@5V
  • 接口类型:PH2.0接口
  • 自锁开关 ×1
  • 尺寸: 26×22 mm

引脚说明

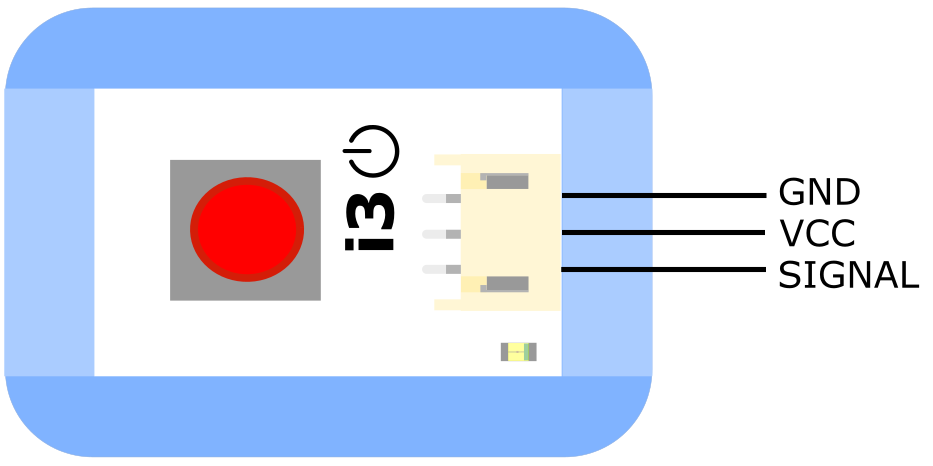

Fig1:自锁开关引脚图

自锁开关引脚示意表
VCC 电源输入
GND 电源地
SIGNAL 数字信号输出口

使用说明:

按自锁开关可以输出并保持高/低电平。自锁开关能够识别按键动作并输出信号,其机制如下: 第一次按键,按键按下,模块输出“开”或“1”; 第二次按键,按键弹起,模块输出“关”或“0”。

原理:

第一次按自锁开关,开关接通并输出高电平;第二次按自锁开关,开关断开并输出低电平。

应用样例:

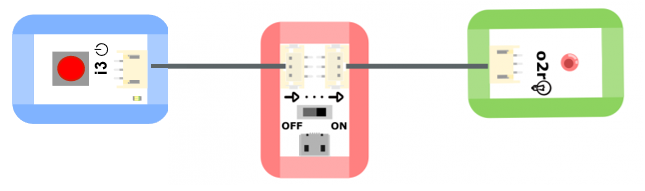

1.点亮LED灯(非编程)样例说明:通过自锁开关控制LED的亮灭。第一次按下自锁开关,LED灯被点亮,第二次按下自锁开关,LED灯被熄灭。 元件清单:自锁开关;LED模块;电源主板-单路。 连线图自锁开关-点亮LED.png

2.开启风扇(非编程)样例说明:通过自锁开关控制风扇的开启与关闭。第一次按下自锁开关,风扇开始转动,第二次按下自锁开关,风扇停止转动。 元件清单:自锁开关;风扇模块;电源主板-单路。 连线图开启风扇.png

3. 爬爬虫(非编程)样例说明:通过自锁开关和舵机控制模块控制舵机像虫子一样向前爬动。 知识点:了解自锁开关的基本原理。 元件清单:自锁开关;舵机控制模块;9g金属舵机模块;电源主板-单路。 连线图BOS自锁开关功能示意图.png

4.点亮LED灯(编程)样例说明:通过自锁开关控制LED的亮灭。第一次按下自锁开关,LED灯被点亮,第二次按下自锁开关,LED灯被熄灭。 元件清单:自锁开关;LED模块;Micro:bit;Micro:bit BOSON扩展板。 连线图:将自锁开关连接至Micro:bit扩展板引脚P0,LED模块连接至Micro:bit扩展板引脚P8。 自锁开关-点亮LED-microbit.png 执行流程: ①如果引脚P0输出高电平(“1”),即自锁开关被按下,则LED模块亮起;

②如果引脚P0输出低电平(“0”),即自锁开关被松开,则LED模块熄灭。<br>

Mind+示例程序: Mind+编程
