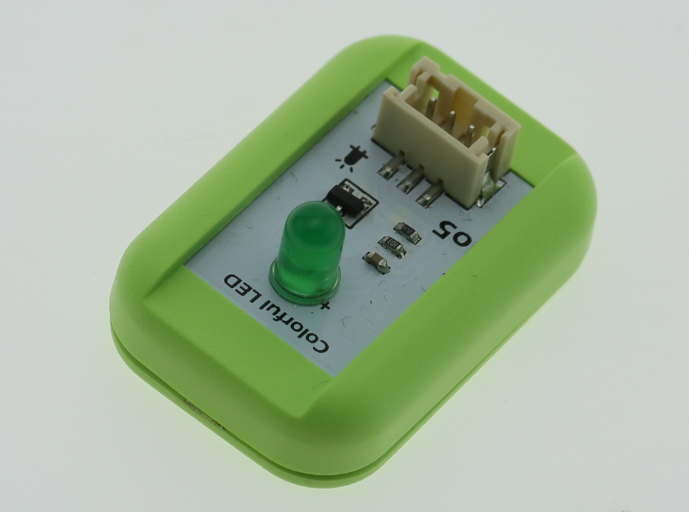

'''中文名称 绿色LED模块 序号 O2G 英文名称 Green LED Module '''

简单描述:

绿色LED模块,最简单的绿色发光模块,可以点亮也可以调节亮度。 传感器能与各种输出模块联动,实现各种功能。 LED模块根据输入信号的不同来点亮/熄灭LED,其机制如下: 输入“开”或“1”,LED点亮; 输入“关”或“0”,LED熄灭。 常用的应用场景:即支持无编程,也支持编程,可搭配mcirobit、Arduino。

产品参数

  • 供电电压:3.0-5.5V
  • 消耗电流:(Max)5mA@5V
  • 接口类型:PH2.0接口
  • 绿色LED ×1
  • 尺寸: 26×22 mm

引脚说明

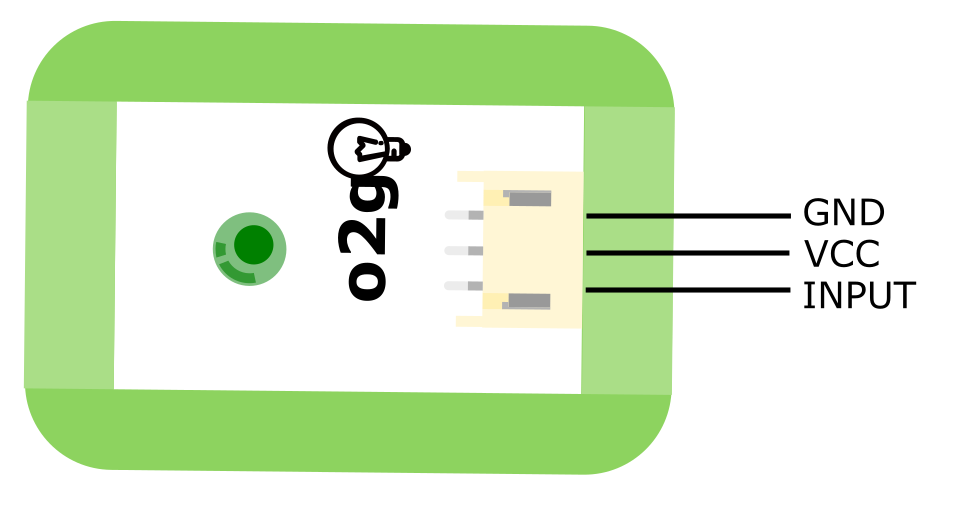

Fig1:绿色LED模块引脚图

绿色LED模块引脚示意表
VCC 电源输入
GND 电源地
INPUT 数字信号输入口

使用说明:

通过数字信号的高低来控制LED模块的亮灭。

原理:

输入高电平时,LED模块亮;输入低电平时,LED模块灭。

应用样例:

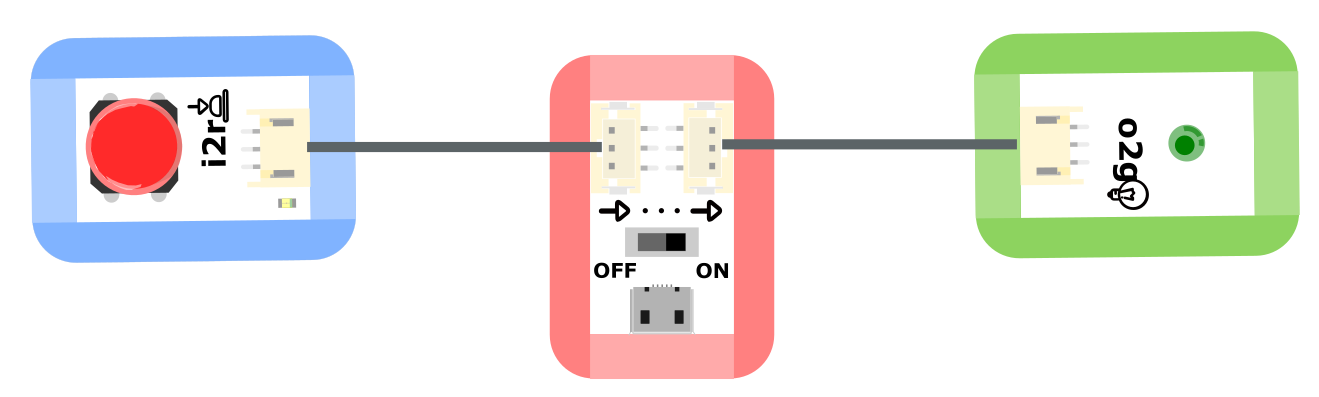

1. 按钮台灯: 样例说明:通过按钮控制LED的亮灭。 知识点:了解LED的基本原理。 按钮台灯
