  • 电源主板-单路

**中文名称 电源主板-单路 序号 m2 英文名称 Mainboard-1IO **

简单描述:

电源主板-单路是主板模块中的一种,是一种对其他模块提供能源(供电)的模块。 电源主板是必备的供电模块,按照箭头的顺序,左边接输入模块,右边接输出模块,就可以实现最基础的项目,别忘记接电源。 供电模块还包括电源主板-三路。

产品参数

  • 供电接口:USB接口
  • 供电电压:3.0-5.5V
  • 最大输出电流:500mA
  • 接口类型:PH2.0接口×2
  • 尺寸: 26×22 mm

引脚说明

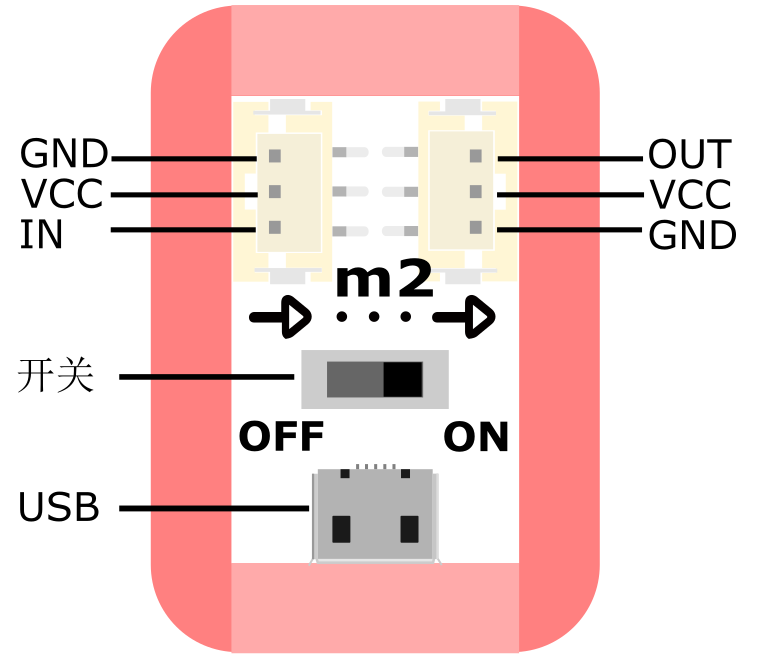

Fig1:电源主板-单路引脚图

电源主板-单路引脚示意表
USB USB电源输入接口
VCC 电源输出
GND 电源地
IN 信号输入
OUT 信号输出

使用说明:

1IO电源主板,是必备的供电模块,按照箭头的顺序,左边接输入模块,右边接输出模块,就可以实现最基础的项目,别忘记接电源。

原理:

电源主板在电路上是提供电源的模块。有电源,模块才能工作。

应用样例:

1. 手电筒: 样例说明:电源主板可给按钮模块和LED模块供电,使之能正常工作。 知识点:了解电源主板的基本原理。 手电筒
