**中文名称 电导开关 序号 i12 英文名称 Boson:Conductivity Switch **

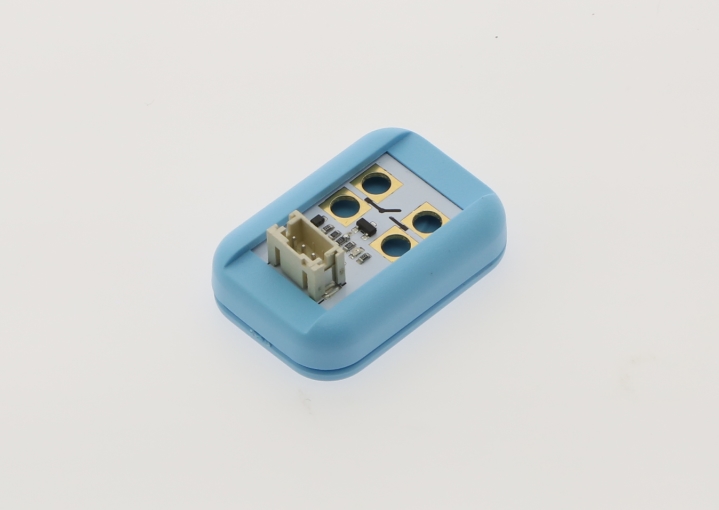

电导开关是一个可以用来检测物体是否具有导电性的电子模块，既可以检测硬币、导线、金属等良导体，也可以检测人体、水果、植物等不良导体。可用于制作各类互动交互作品，也可以应用在各类互动游戏中，作为任务执行的关键动作，像密室逃生中的携手同心等等。
- 工作电压：3V-5V
- 工作电流：TBD
- 接口方式：PH2.0-3P
- 模块尺寸：26mm*22mm
|
:[[File:电导开关引脚功能说明.jpg|电导开关引脚说明 ]] |
| 标号 | 名称 | 功能描述 |
| 1 | 信号 | 开关信号输出 |
| 2 | VCC | 电源正极 |
| 3 | GND | 电源负极 |
| 4 | LED灯 | 开关指示 |
| 5 | 开关 | 开关接口 |
引脚说明
在图示①处，通过触摸电导开关的正负极，可以改变模块的输出状态；也可以通过导线外接一个水果或蔬菜从而产生开关控制信号。：
电导开关检测微弱电流的存在，产生开关信号输出。
(1) 检测物体的导电性（非编程）
**样例说明：**通过导线外接物体，通过显示模块查看该物体是否导电。
**知识点：**电导开关；电源主板-单路；显示屏模块
连线图：
(2) 物体导电性检测仪（编程）
**样例说明：**电导开关检测物体的导电性，Micro:bit读取端口高低并将导电性显示在LED点阵上，导电显示“√”，不导电显示“×”。
**知识点：**电导开关；Micro:bit；Micro:bit BOSON扩展板。
连线图：
**设计意图：**将电导开关连接至引脚P0，根据引脚P0输出的数字信号判断物体是否具有导电性。 执行流程：
① 具备导电性：当引脚P0输出高电平，表示检测到物体具有导电性，Micro:bit的LED点阵输出“√”；
② 不具备导电性：当引脚P0输出低电平，表示物体不具备导电性，Micro:bit的LED点阵输出“×”。
Mind+示例程序：
