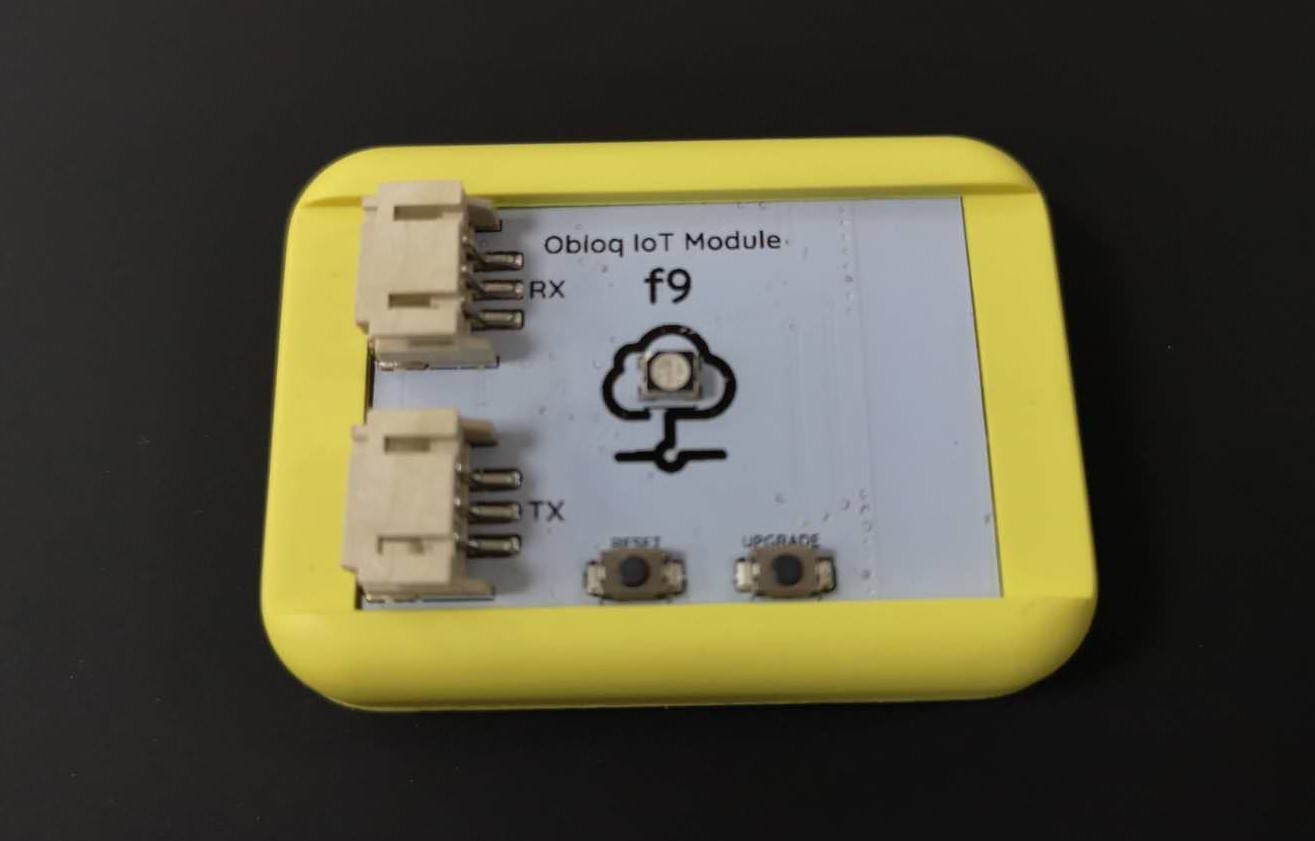

Obloq物联网模块 '''中文名称 Obloq物联网模块 序号 f9 英文名称 Obloq IoT Module '''

简介:

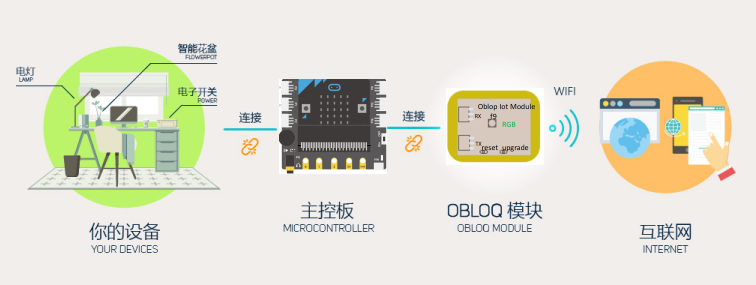

Obloq物联网模块是一款基于ESP8266设计的串口转WIFI物联网模块,是设备连接互联网的中间件。 如果你想实时监测家里的温度、湿度、甲醛含量等,或者想将台灯、电动窗帘以及其他DIY小创意接入网络,实现对它们简单的远程监控,那么Obloq一定是你的首选。经过工程师的封装,Obloq的配置已经十分简单,无需复杂的编程,在Micro:bit+扩展板的硬件平台上,配合Mind+图形化编程软件、DFRobot EASY-IoT网站(1)提供的物联网平台,仅仅需要可连接网络的WiFi名称和密码,简单地拖拽Block,分分钟就能够让这些小物件在互联网上拥有生命,灵活地为我们服务。 Obloq物联网模块交互示意图

产品参数

  • 供电电压:3.3V
  • 接口速率:9600 bps
  • Wi-Fi Direct (P2P)、soft-AP
  • 内置 TCP/IP 协议栈
  • 无线频率:2.4GHz
  • 接口类型:PH2.0接口×2
  • 无线模式:IEEE802.11b/g/n
  • 支持低功耗:<240mA
  • 产品尺寸:35mm * 32mm / 1.38inch * 1.26inch
  • 重量:16g
  • RGB led ×1
  • 微触按键 ×2

引脚&功能说明

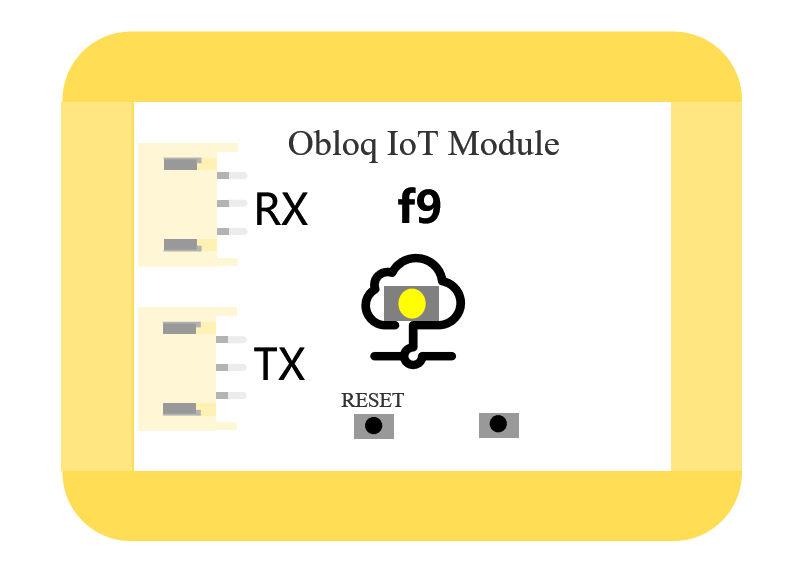

| | | | ----------------------------------------------------------- | | | :Obloq物联网模块引脚&功能图 | |

名称 功能描述
TX 串口发送端
RX 串口接收端
reset 复位按键
upgrade 固件升级按键

引脚&功能定义

应用样例:

Micro:bit实时上传温度参数,通过物联网后台发送数据,Obloq物联网模块接受后通过Micro:bit控制风扇的开启和关闭: 知识点:了解Obloq物联网模块的的使用方法和后台指令的通信过程。 Obloq物联网模块具备的两个基础功能:发送数据到物联网和接收物联网数据。以下说明在Micro:bit&扩展板硬件平台上,如何结合Mind+图形化编程软件和物联网平台使用Obloq物联网模块。

准备工作

  • 软件
    • Mind+最新版本, 点击下载Mind+,下载完成后安装!如果对Mind+软件不是很熟悉,在这里也可以深入学习和交流。
  • 创建物联网设备
    • 点击链接:物联网,注册账号并登陆,如有DF论坛账号也可直接登录,也可以通过DFRobot论坛账户头像位置找到物联网的连接进行登录。
    • 登录后,点击菜单栏的工作间,进入工作间后可点击“+”号创建物联网设备,程序中通过绑定设备的Topic来完成对特定设备的消息发送和接收。
    • 下面演示创建一个设备并重命名:
      • 1.进入菜单栏工作间
      • 2.点击“+”号创建物联网设备,创建成功会出现一个新设备,第一次创建设备名为新设备1
      • 3.将鼠标移动至设备名,会出现铅笔状小图标,点击铅笔小图标可修改设备名,修改为Button。

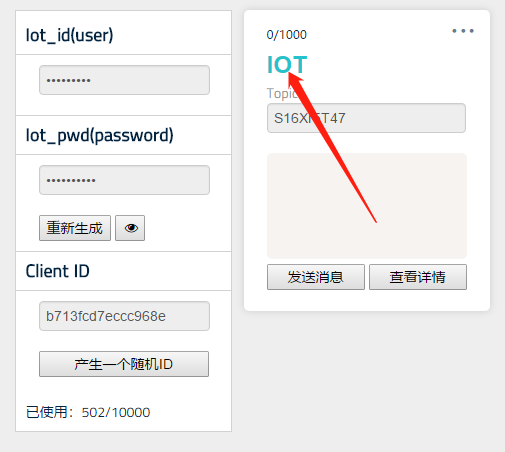

      • 4.记录账号相关信息:Iot_id(user),Iot_pwd(password),Client ID和设备Topic,其中Iot_id和Iot_pwd可点击左侧状态栏的小眼睛图标查看;初次注册使用为了后续更加稳定,也可以直接点击重新生成。

File:进入工作间.png|进入工作间 File:点击+号.png|点击+号 File:修改设备名.png|修改设备名 File:IOT.png|成功创建设备IOT

进入工作间 点击+号 修改设备名 成功创建设备IOT

  • 硬件连接

Obloq物联网模块的TX,RX,已经封装在两个独立的3pin端子上,可以直接通过连接线任意连接到Micro:bit扩展板的两个接口上,当然在后续的程序配置中要对应起来,这里我们选择P1端口连接接收RX,P0端口连接发射TX,风扇模块连接到P8端口。端口的连接可以按照实际情况选择,最终在程序中配置对应引脚即可,灵活方便。此次连接参考下图: Obloq物联网模块&主控板&风扇模块硬件连接图

Mind+图形化编程

  • 初始配置

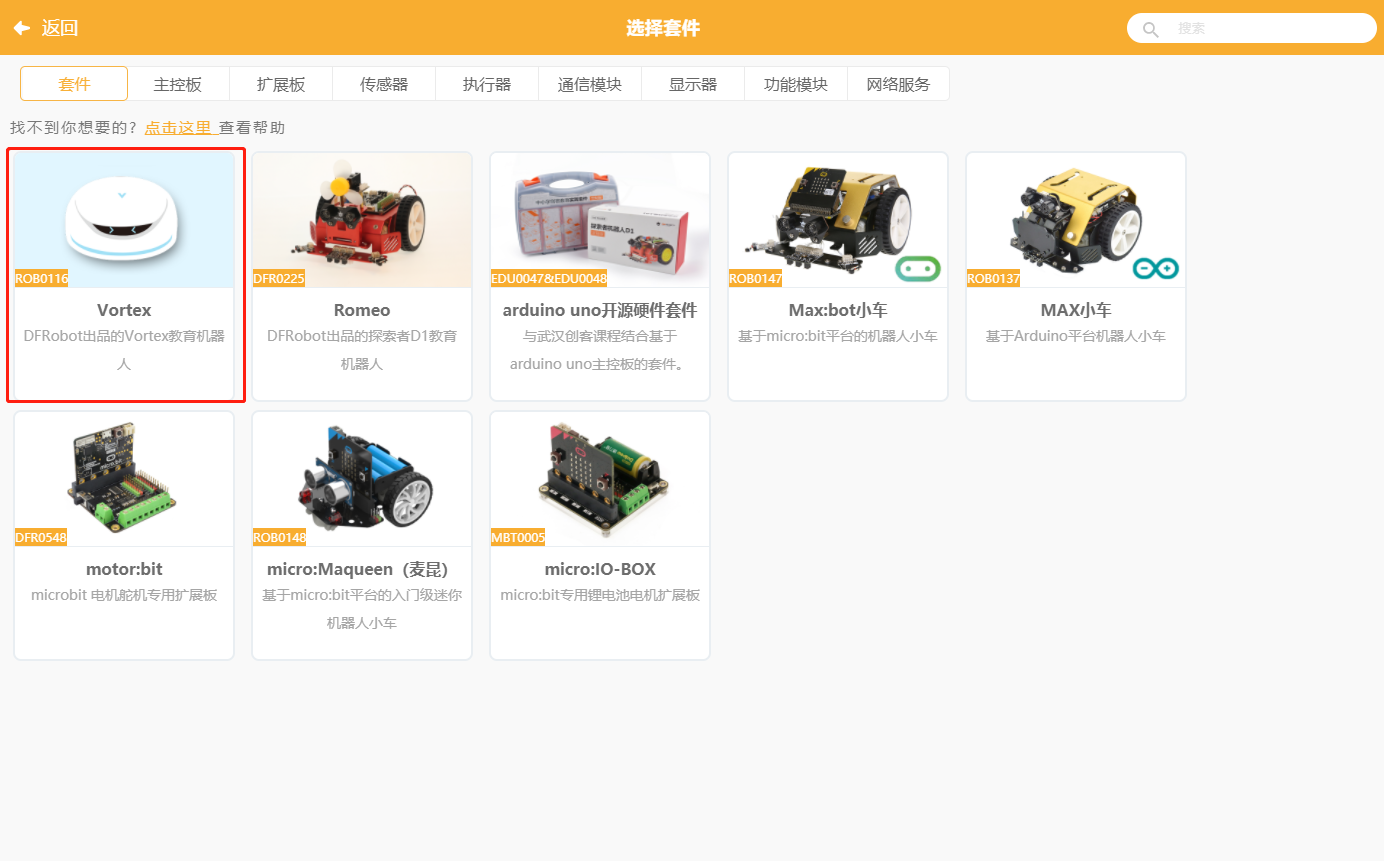

打开Mind+图形化编程软件,指令区并没有Obloq物联网模块的功能Block,需要在**“扩展”**中添加,同时因为我们使用的是Micro:bit主板,所以也需要添加Micro:bit主板的Block,在添加的时候需要先添加Micro:bit主板,然后再添加物联网模块的Block,否则可能打开通信部分时没有物联网模块。 Mind+初始界面 在通信模块中选择Obloq物联网模块 在通信模块中选择Obloq物联网模块 添加完毕后在左侧指令区显示扩展的模块

File:Mind初始界面.png|Mind+初始界面 File:主板.png|在主板菜单中选择Micro:bit主板 File:物联网.png|在通信模块中选择Obloq物联网模块 File:扩展完成.png|添加完毕后在左侧指令区显示扩展的模块

  • 编写程序

图形化编程界面直接可以拖拽指令区功能Block,程序如下图: Obloq物联网模块程序Mind+

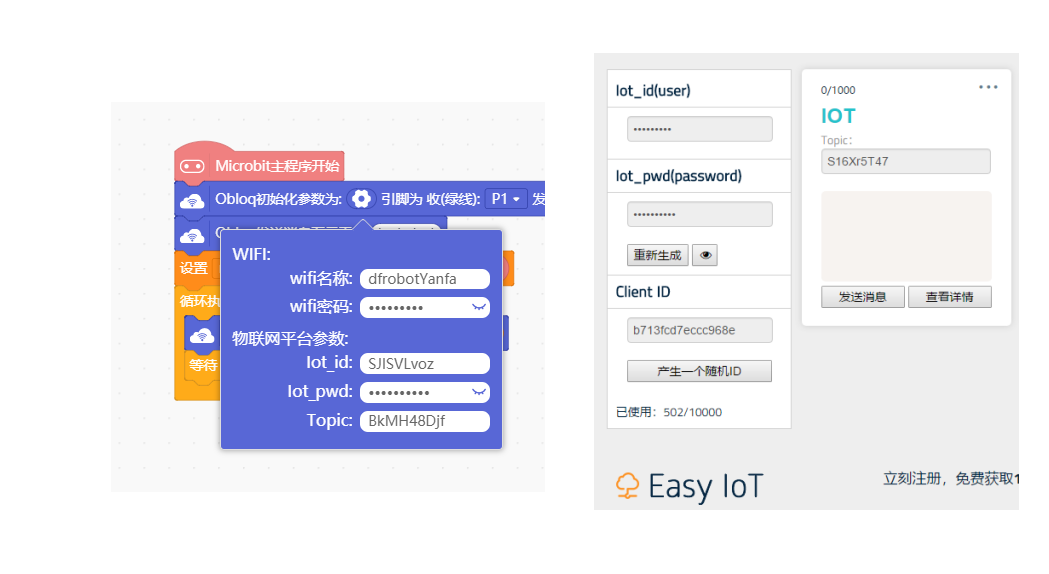

物联网参数相关的设置在初始化参数Block里面有一个设置的按钮,点击一下即可弹开设置,参数要和物联网平台提供的设置相一致,输入自己使用的WIFI账号和密码,同时配置自己使用的TX、RX引脚: Obloq物联网模块程序

使用物联网平台

程序下载完毕后,可以看到Obloq物联网模块RGB彩色LED的颜色变化,从红色变为蓝色,最终变为绿色,且保持在绿色的情况,这就说明和物联网平台通信正常。RGB彩灯的灯语表如下:

| | | | | | | | |

颜色 功能描述
红色 没有正常运行
蓝色 正在连接wifi
绿色 正常工作
紫色 Mqtt连接断开

风扇模块引脚示意表

颜色 功能描述
红色 没有正常运行
蓝色 正在连接wifi
绿色 正常工作
紫色 Mqtt连接断开

RGB灯语表

打开工作间的查看详情可以查看曲线图和数据 查看详情数据记录情况

发送消息发送指令

在工作区点击发送消息,即可远程通过网络控制风扇的运行。而控制的实现实在Oblog物联网模块接收数据后,Micro:bit获取后处理实现。这里充分展现了Oblog物联网模块的中转信息的功能。如果想发送不同的指令,控制不同的执行器,只需要在接收部分进行程序调整即可。
