火焰传感器 - jimaobian/DFRobotWikiCn GitHub Wiki

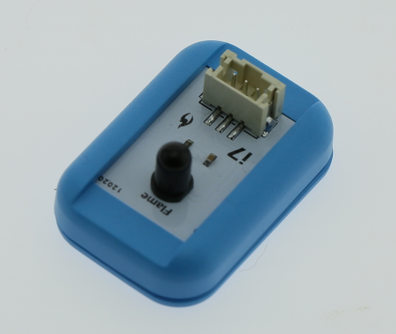

**中文名称 火焰传感器模块 序号 i7 英文名称 Boson:Flame Sensor **
火焰传感器可以用来探测火源或其它波长在760纳米～1100纳米范围内的光源，探测角度可达60度2个M3安装孔方便传感器的固定。这款火焰传感器能在-25到85摄氏度下工作，性能稳定可靠，可以广泛的应用于灭火机器人、火焰警报器等安全监控项目中。
尽管这款传感器是用来感知火焰，但是它并不防火。因此使用时请与火焰保持距离，以免烧坏传感器。
- 工作电压：3V-5V
- 接口方式：PH2.0-3P
- 产品尺寸：22*26(mm)
|

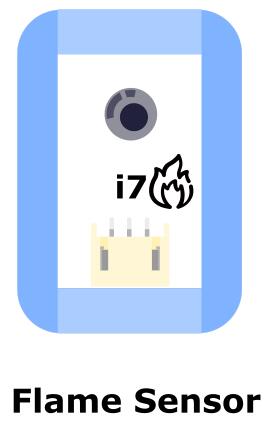

:[[File:Flame-line.jpg|顶部示意图 ]] |
| 标号 | 名称 | 功能描述 |
| 1 | GND | 电源负极 |
| 2 | VCC | 电源正极 |
| 3 | A | 信号线(模拟) |
引脚说明
这款火焰传感器可以用来探测火源或其它波长在760纳米～1100纳米范围内的光源，探测角度可达60度，能在-25到85摄氏度下工作，性能稳定可靠。
当火焰增强时，输出信号随之增强；当火焰减弱时，输出信号随之减弱。
注意：尽管这款传感器用于感知火焰的，但它并不防火。因此使用时请与火焰保持距离，以免烧坏传感器。
火焰的热辐射具有离散光谱的气体辐射和连续光谱的固体辐射。不同燃烧物的火焰辐射强度、波长分布有所差异，但总体来说，其对应火焰温度的近红外波长域及紫外光域有很大的辐射强度，火焰传感器就是根据这种特性制作而成。 火焰传感器利用红外线对对火焰非常敏感的特点，使用特制的红外线接收管检测火焰，然后把火焰的亮度转化为高低变化的电平信号，输入到中央处理器中，中央处理器根据信号的变化做出相应的程序处理。
1.火灾报警器（非编程）
样例说明： 当发生火灾的时候，火焰传感器感知到火焰，蜂鸣器模块发出警报。
知识点：火焰传感器及蜂鸣器模块的使用 **元件清单：**火焰传感器；电源主板-三路；蜂鸣器模块。
连线图：
2.火炉自动报警器（非编程）
样例说明： 火炉点火后，火焰传感器开始检测，若燃气灶火焰熄灭，火焰传感器传回信号，蜂鸣器报警。
**元件清单：**火焰传感器；逻辑“非”模块；电源主板-单路；蜂鸣器模块。
连线图：
2.灭火机器人（编程）
样例说明： 当发生火灾的时候，火焰传感器检测到火焰后迅速使用风扇扑灭火焰。
**元件清单：**火焰传感器；风扇模块；蜂鸣器模块；Micro:bit；Micro:bit BOSON扩展板。
连线图：
