**中文名称 温度传感器模块 序号 i11 英文名称 Boson:Temperature Sensor **
温度测量常用的传感器包括热电偶，铂电阻，热敏电阻和半导体测温芯片，其中热电偶常用于高温测量，铂电阻用于中温测量（到摄氏800度左右），而热敏电阻和半导体温度传感器适合于100-200度以下的温度测量，其中半导体温度传感器的应用简单，有较高的灵敏度。 温度传感器是指能感受温度并转换成可用输出信号的传感器。温度传感器用途十分广阔，可用作工农业生产中的温度测量与控制、温度补偿、风速测定、液位指示、切换式电源、热水器、电冰箱、厨房设备、空调、汽车等领域。 **知识扩充：**测量温度常用的传感器包括热电偶、铂电阻、热敏电阻和半导体测温芯片，其中热电偶常用于高温测量，铂电阻用于中温测量（摄氏800度左右），而热敏电阻和半导体温度传感器适合于100-200度以下的温度测量，其中半导体温度传感器的应用简单，有较高的灵敏度。
- 工作电压：3V-5V
- 接口方式：PH2.0-3P
- 产品尺寸：22*26(mm)
|

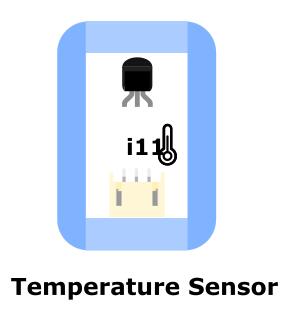

:[[File:connect-i11.jpg|顶部示意图 ]] |
| 标号 | 名称 | 功能描述 |
| 1 | GND | 电源负极 |
| 2 | VCC | 电源正极 |
| 3 | A | 信号线(模拟) |
引脚说明
温度传感器可以用来检测环境的温度，你可以做了电子温度计了。 这款温度传感器可以将感受到的温度转换成相应的模拟信号输出，
- 当温度增加时，输出信号随之增强；当温度降低时，输出信号随之减弱。
温度传感器利用NTC的阻值随温度变化的特性，将非电学的物理量转换为电学量，从而进行温度的精确测量与自动控制。
(1) 温控风扇（非编程）
**样例说明：**当温度较高时，自动开启风扇，温度较低时，自动关闭。
**知识点：**温度传感器；电源主板-单路；风扇模块。。
连线图：
(2) 探究外界环境温度对植物生长状况的影响（非编程）
**样例说明：**将两盆生长状况接近的同一植物放在温度不同的环境中，每隔一段时间观察记录两种环境下植物的生长状况。
**知识点：**温度传感器；电源主板-单路；显示屏模块。
连线图：
(3) 空气温度检测仪（编程）
**样例说明：**温度传感器测量实时温度值，Micro:bit读取测量结果并将温度显示在LED点阵上。
**知识点：**温度传感器；Micro:bit；Micro:bit BOSON扩展板。
连线图：
设计意图：温度传感器通过模拟输入的电压值，通过转换系数K=10.24，换算得到最终的检测温度。在套用公式前，首先要清楚主控板的模拟输入的参考电压V， 通过公式：温度= 转换系数K* 参考电压 * 读取传感器数值，最终得到温度数值。Boson系列的编程主控板为micro;bit，参考电压为3.3 V，直接将参考电压V=3.3v代入公式即可。 执行流程： ① 读取模拟读数：读取温度传感器输出的模拟值并赋值给变量“温度读数”；
② 代入转换公式计算温度值：温度= 转换系数K* 参考电压3.3 * 温度读数；
③ 输出实时温度：“显示文字”方式在micro:bit点阵板输出温度字符串。
Mind+示例程序：
